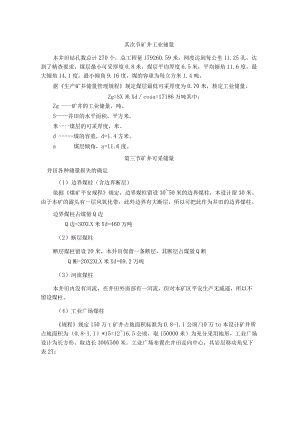

第二节 矿井工业储量.docx

其次节矿井工业储量本井田钻孔数总计270个，总工程量179260.59米，网度达到每公里11.25孔，达到了精查要求。煤层最小可采厚度0.8米，煤层平均厚度6.5米，平均倾角11.6度，最大倾角14.1度，最小倾角9.16度，煤的容重为每立方米1.4吨。据生产矿井储量管理规程规定煤层最低可采厚度为0.70米，核定工业储量。Zg=SX米Xdcosa=17186万吨其中：Zg一一矿井的工业储量，吨。S井田的水平面积，平方米。米一一煤层的可采厚度，米。d煤的容重，d=1.4方米。a煤层倾角，a=11.6度。第三节矿井可采储量井田各种储量损失的确定（1）边界煤柱（含边界断层）依据煤矿平安规程规定，边界煤柱留设3050米的边界煤柱，本设计留30米。由于本矿的露头有一层风氧化带，此外边界有大断层，所以可把此作为井田的边界煤柱。边界煤柱占煤量Q边Q边=30XLX米Xd=460万吨（2）断层煤柱断层煤柱留设20米，本井田保留一条断层，其断层占煤量Q断Q断=20X2XLX米Xd=69.2万吨（3）河流煤柱本井田内没有河流，在井田外南部有一河流，但对本矿区平安生产无威逼，所以不留设煤柱。（4）工业广场煤柱规程规定150万t矿井占地面积标准为0.8-1.1公顷/10万to本设计矿井所占地面积为（0.8-1.1）*15=1216.5公顷，取150000米）为充分采用地形，工业广场设计为长方形，取边长300X500米。工业广场布置在井田走向中心，其岩层移动角见下表2T：表21岩层移动角地质采矿条件基岩移动角/度松散层移动角。/度主要岩层松散层厚度/米倾角/度采厚/米Y45砂岩、页岩、石灰岩、砂质页岩5011.66.57464.3671.042-1工业广场图用垂直剖面法设计爱护煤柱见上图：爱护煤柱高h=740米上底长Ll=820米下底长L2=920米水平梯形面积S=(L1×L2)×h2=643800平方米工业广场爱护煤柱Q广场：Q广场=SX米Xdcosa=598.05万吨矿井的可采储量矿井总的可米储量Zk:Zk=（Zg-P）XC=13650万吨式中：Zg一一矿井工业储量，万吨。P一矿井煤柱煤量，万吨，P=Q边+Q断+Q广=1127.25万吨C采区采出率，依据要求取C=O.85。按开采水平计算的矿井可采储量井田开拓时设计-550以上为第一水平。-550以下为其次水平（详见第四章矿井开拓），则可采储量见表2-2：表2-2矿井储量水平'工业储量（万t）损失储量（万t）可采储量（万t）第一水平9057.5846.556979.30其次水平8128.3280.786670.39确定矿井的生产力量依据本井田可采储量，以及矿井的地质构造，确定本矿井设计生产力量为150万t/年。矿井服务年限的验算由T=Z/（KXA）其中：T一矿井的服务年限（年）Z一矿井的可采储量（万t）K一矿井储量备用系数，Kmi.4A一矿井生产力量（万t/年）T=13650/（1.4X150）=64.99（年）60年符合规程规定，故本矿井的生产力量为150万t合理。第三节一水平服务年限的验算水平服务年限的计算公式：T1=Z/（KXA）=6979.30/(1.4×150)=33.23(年)依据规定150万吨/年的矿井，第一水平服务年限要大于30年，而本矿井为33.23年符合设计法律规范的要求。
