济南鼎诺科技有限公司地址济南市华阳路65号便携式气体检测报警仪使用说明书.docx

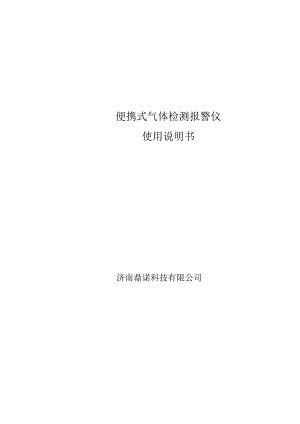

便携式气体检测报警仪使用说明书济南鼎诺科技有限公司济南鼎诺科技有限公司地址：济南市华阳路65号保修说明我公司负责气体检测报警仪12个月的保修期，保修期从出厂之日算起。用户在使用中，应遵守使用说明，由于用户使用不当，或工作环境恶劣而造成仪器损坏，不在保修范围之内。操作必读1 .在使用仪器之前，请仔细阅读说明书。2 .本仪器需由经过培训的人员使用。3 .本仪器的使用必须按照说明书确定的规则操作。4 .仪器的维修和部件的更换由我公司或各地维修站处理。5 .如果用户不依照以上说明擅自开机修理或更换部件，仪表的可靠性由操作者负责。6.本仪器的使用还应遵守国内有关部门及工厂内仪器管理方面的法令和规则。目录一、产品介绍1二、结构图1三、系统参数2四、技术参数表2五、功能简介3六、按键说明3七、操作说明3一、产品简介便携式单一气体检测仪，是一种可连续检测作业环境中有毒有害、易燃易爆气体浓度的仪器。检测仪为自然扩散方式检测气体浓度，采用进口传感器，具有极好的灵敏度和出色的重复性；仪器采用嵌入式微控制技术,菜单操作简单，功能齐全，可靠性高。本产品适用于检测环境空气中有毒有害气体的浓度，广泛使用于冶金、电厂、化工、矿井、隧道、坑道、地下管线等场所，有效地预防中毒事故的发生。二、结构图1、传感器2、报警蜂鸣器3、报警灯4、液晶显示窗口5、上键、背光键6、菜单、确认键7、开关、取消键8、下键、消音键b）按上键或下键选择需要的功能:液晶显示功能介绍：1、背光亮度（共5档，按菜单键进行改动）2、振动（开或关，按菜单键进行改动）3、报警值（按菜单键后，设置十位数，按上下键进行改动，按菜单键后，设置个位数，按上下键进行改动，确认无误后按菜单键结束，在设置过程中可按关机键取消设置。4、标定（可燃气体，有毒气体需要调节设备内电位器）按菜单键后，进入调零界面，将设备放入无可燃气体的空气中，按菜单键确认并进入标定界面，将标气通入设备测试口，带液晶上方显示数值稳定后，按菜单键结束标定。（无标气或非专业人员不得操作，否则仪器不能使用，必须返厂重新标定）2、使用说明：a）开机：在关机状态下，长按开关键，当指示灯2次闪烁后，设备进入开机状态。b）关机：在开机状态并在检测界面下，按开关键后，显示是否确认关机，再按菜单键设备关机。c）消音：在检测过程中，如检测气体超标报警，按下键/消音键后，设备指示灯仍然量，声音以及振动停止，当检测值低于报警值后消音解除，检测又超标报警，设备仍然有声音报警。d）背光：在检测界面时，按上键/背光键后，背光开启，再按上键/背光键后，背光关闭，在进入菜单设置时，背光自动开启。e）充电：设备可长期一直插充电器，一边充电一边使用，在正常使用时建议关机充电，充电时应先插充电器，后插设备，充满后充电器灯为绿色。用状态，没有特别需求无须任何操作即可使用，出厂设置是标准设置。部分出厂设置:振动报警打开;背景光亮度1未打开;六、按键说明待机状态为背光开关/进入设置界面为+或上键；报警状态为消音和振动/进入设置界面为-或下键；待机状态为菜单键/设置界面为确认键；待机状态为关机键/关机状态为开机键/设置界面为取消键：七、操作说明1、菜单功能：报警值：25标 定a）待机状态下，短按菜单键即可进入操作菜单，液晶屏显示o如要退出操作菜单，按开关键退出菜单操作。三、系统参数外形尺寸：11Omm×55mn×25mm重量：12Og传感器类型：电化学(可燃气是催化燃烧式)响应时间：30s背光：有高亮度白色背光报警方式：声音报警90dB以上(IOcm)光报警红色LED工作模式：可燃气可连续工作18个小时,有毒气可连续工作8天。温度范围：一2050C湿度范围：095%(RH)无冷凝四、技术参数表被溜气体分子式气体名称技术指标测范围分辨率默认报警点CH4可燃气0-100%LEL1%LEL25%LELCO一氧化碳O-100OppmIppm50ppmH2S硫化氢0-1OOppmIppmIOppmH2氨气O-IOOOppmIppm35ppmSO2二氧化硫O-100ppmIppm5ppmNH3氨气0-200ppmIppm35ppmNO一氧化氮0-200ppmIppm35ppmNO2二氧化氮0-200ppmIppmIOppmCL2氯气0-20ppmIppm2ppm03臭氧0-50ppmIppm2ppm-2-五、功能介绍用户在拿到检测仪后，长按开关键可打开仪器，开机后仪器就进入使
