百色水利枢纽广西库区人口密集区界桩设施设立项目施工技术方案.docx

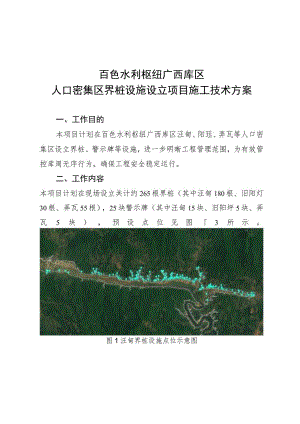

百色水利枢纽广西库区人口密集区界桩设施设立项目施工技术方案一、工作目的本项目计划在百色水利枢纽广西库区汪甸、阳珏、弄瓦等人口密集区设立界桩、警示牌等设施，进一步明晰工程管理范围，为有效管控库周无序行为，确保工程安全稳定运行。二、工作内容本项目计划在现场设立共计约265根界桩（其中汪甸180根、旧阳灯30根、弄瓦55根），25块警示牌（其中汪甸15块、旧阳坪5块、弄瓦5块），预设点位见图3所示。图1汪甸界桩设施点位示意图图2旧阳好界桩设施点位示意图图3弄瓦界桩设施点位示意图三、工作要求（一）界桩布设1 .界桩桩体外形此次库区管理范围警示牌样式为便于整体管理，沿用汪甸库区试点界桩式样，采用相关标准开展界桩布设。管圣星界画顶视图界桩外形及尺寸为棱柱体，地面以上桩体高度不小于500mm。采用长方体（修边）外形时，有基座桩体尺寸应为200mm×200mm×100Omm（长义宽X高）；无基座桩体尺寸应为20OmmX20OnlnI×1200mm（长X宽X高）。界桩外部指标如图4。立面图图4界桩外部指标示意图长方体（修边）界桩地面以上各面均应标注，面向管理范围内立面为正面，面向管理范围外立面为背面。除右面界桩编号和顶部界桩编号采用喷涂方式标注其余均采用阴文标注，示意图见图5o图5界桩标注示意图2 .界桩桩体材质、样式及制作要求界桩桩体采用钢筋混凝土材质，混凝土强度应不低于C25,内设钢筋4根（圆钢），直径6mm,因需要保证桩体质量和阴文标注，界桩桩体须在专业厂家进行预制，经验收合格方可进场。3 .布设要求建设用地征地范围界桩根据征地界线的明显转折点（地形拐点）布设，与管理与保护范围划定成果电子界桩的设置原则相同，按照实际征地界线布设。（二）宣传警示牌布设临近居民点的界线设置管理区范围宣传警示牌，宣传警示牌面板蓝底白字，长1m,宽06m,立柱高L8m（地上部分，不含埋地50Cn1）,样式如图6。设立过程中应结合地形实际合理选取位置，同时确保卡扣及基础稳固。面板为厚度L5mm国标铝板，立柱为80热镀锌钢管。图6宣传警示牌样式示意图（三）测绘成果界桩及宣传警示牌设立后，应对实际设立位置进行坐标复测，项目完成后，除埋设的界桩、宣传警示牌以及正常的工程建设项目资料外，还需提交测绘成果，测绘成果应包括界桩和宣传警示牌坐标表及竣工图（含位置、编号及走向）。
