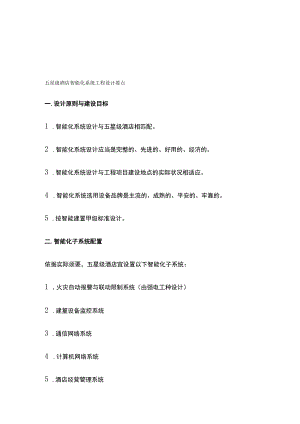

五星级酒店智能化系统工程设计要点.docx

五星级酒店智能化系统工程设计要点一.设计原则与建设目标1 .智能化系统设计与五星级酒店相匹配。2 .智能化系统设计应当是完整的、先进的、好用的、经济的。3 .智能化系统设计与工程项目建设地点的实际状况相适应。4 .智能化系统选用设备品牌是主流的、成熟的、平安的、牢靠的。5 .按智能建置甲级标准设计。二.智能化子系统配置依据实际须要，五星级酒店宜设置以下智能化子系统：1 .火灾自动报警与联动限制系统（由强电工种设计）2 .建篁设备监控系统3 .通信网络系统4 .计算机网络系统5 .酒店经营管理系统6 .综合布线系统7 .平安防范系统8 .智能一卡通系统9 .电子门锁管理系统10 .卫星接收与有线电视系统11 .点播系统12 .公共广播系统13 .多媒体会议系统14 .卡拉点播系统15 .大屏幕显示与触摸式多媒体信息查询系统16 .智能照明限制系统17 .智能化集成系统18 .机房工程19 .电源系统=各子系统设计要点1.建筑设备监控系统(1)由于五星级酒店T殳均设置中心空调，为加强机电设备管理与节能,应当配置建筑设备监控系统。(2)目前系统倾向于多接受通信接口(网关)形式，机电设备尽可能要求带通信接口，然后纳入系统管理。(3)冷冻机房，包括冷水机组、冷冻水泵、冷却水泵、冷却塔风机由专业公司实施监控(要求冷水机组带通信接口)，然后纳入系统管理。(4)热源锅炉系统自带通信接口，纳入系统监测，不限制。(5)变通设备要求凹凸压开关柜订货时带通信接口，接受总线，纳入系统监测。自备柴油莅电机组、电源系统应纳入系统管理。(6)给水泵一般为变频泵，自带通信接口，纳入系统监控。(7)排水设备自带液位限制器，由强电专业实施自成限制系统，高位开泵，低位停泵，一般不纳入系统。也可将高位报警信号接至工作站。(8)电梯设备要求订货时自带电梯远程监测装置，设置于中控室内。(9)照明分二部分,一部分纳入监控，如室外照明、公共通道、地下停车库等；另一部分重要场所，如大堂、宴会厅、大会议厅、多功能厅等宜接受智能照明限制系统。(10)风机盘管一般不纳入系统管理。(11)系统设备生产厂家众多，但基本上是国外产品一统天下，应选用主流产品，以确保系统正常牢靠运行。2 .通信网络系统(1)有线通信一般接受二种做法，一为虚拟技术，接受远端光传输设备、模块局(模块局可设于本工程，也可设于电信分局)，另一为程控交换机。酒店宾馆一般设置程控交换机为多，但接受虚拟技术是发展趋势。有线通信系统一般接受综合布线。(2)设置联通、移动、小灵通等移动通信盲区覆盖系统，主要为地下层、电梯轿厢等运用，设计时主要管线予埋，具体设置由各移动通信公司投资与实施。(3)设置无线对讲，主要供工程部工作人员、保安运用，有利于安防。3 .计算机网络系统(1)计算机网络系统必需设置，是酒店的重要子系统。(2)计算机网络系统内外网问题，一般行政中心有内外网，且物理隔离,即有两套独立系统。对酒店来说一般为一套系统，局部单位(如财务等)组建内网，则接受软件隔离，但要留意平安牢靠。(3)有的酒店将客房计算机网络系统与其它部分，如办公、公共场所计算机网络系统分开，客房部分用途单T又接因特网，为上网须要。其它部分则组建酒店局域网。(4)千兆到楼层，百兆到桌面。接受千兆以太网技术。(5)网络交换机品牌选择应为主流产品。(6)网络电话依据具体状况适当局部运用。(7)无线局域网应设置。可在大堂、酒吧、宴会厅、会议厅、多功能厅等公共场所设置无线接入点，还可考虑在酒店高级管理层办公室、总统套房、豪华商务套房、商务楼层设置。其它一般客房内则不考虑设置。4 .酒店经营管理系统该系统实际属应用软件配置，酒店应用软件取决于酒店管理集团的意愿。由于酒店宽带上网的日渐普与，宽带计费运营管理系统嵌入在酒店管理系统中，完成自动开户、计费、管理、帐务处理和帐单输出等工作。5 .综合布线系统(1)综合布线系统是计算机网络系统和通信网络系统的物理支撑，是信息系统的物理通道，在现代建筑中是必需的。(2)布线系统是隐藏工程，埋入楼板、墙内，不易检修与更换，为使较长期运用不落后，应接受现阶段可预见的先进技术和产品。(3)随着02年6月6类布线标准的通过，6类布线系统在公建项目中普遍采用，五星级酒店水平布线子系统应接受6类布线系统。(4)配线间设置，对于办公楼，每层楼面信息点数较多的建筑物一般每层设一个配线间，放置1只19标准机柜。对于酒店客房层来说，每层近20个客房，每个客房2个数据点，1个语音点(卫生间1个同线电话)，每层约60个信息点，3层设一个配线间是合理的。水平布线子系统接受模块式配线架，语音垂直干线大对数铜缆接受卡接式配线架。(5)垂直数据干线接受多模光缆，一台48口网络交换机配6芯室内多模光缆，每一个配线间用2根68×0.5作备份；语音垂直干线接受5类25对大对数铜缆，每个语音信息点配主干线缆2对。(6)部分公共场所如大堂、会议厅、多功能厅、宴会厅等与领导办公室设置少量光纤点(光纤到桌面)，接受4芯室内多模光纤。(7)布线品牌应接受主流产品。并要留意接受同一品牌同一产地的产品。(1)对五星级酒店来说保证来宾人身平安、财产平安是第一位的，所以五星级酒店平安防范系统是全方位的。(2)平安防范系统包括闭路电视监控与防盗报警系统、门禁系统、电子巡更系统、无线对讲系统等。(3)闭路电视监控系统主要设置于底层主要出入口，如公共场所、重要房间、楼层电梯厅通道、电梯轿厢、室外主干道路边与交叉口等处。主机接受矩阵主机加嵌入式数字硬盘录像机。(4)防盗报警系统主要设置于财务、档案等重要房间。部分场所设置手动报警按钮。(5)周边防范系统是否设置依据酒店周边是否有围墙或栅栏，如无则不设置。(6)门禁系统设置于重要设备机房、财务、档案等重要房间。(7)电子巡更系统一般接受离线式，设置于重要设备机房，电梯厅楼梯口等处。(8)无线对讲用于保安运用，以便保安相互之间与时联系，提高事务发生时快速反应实力。(9)各系统设备品牌选用技术成熟，性能稳定牢靠的产品。7 .智能一卡通系统一卡通系统用于门禁、停车场管理、消费、考勤等，可接受与复合卡。8 .电子门锁管理系统(1)电子门锁用卡有的是用磁卡、有的卡，酒店大多用磁卡(工作人员用卡)。(2)电子门锁建议接受平安牢靠的门锁系统。9 .卫星接收与有线电视系统(1)五星级酒店宜设置卫星接收系统，一颗星鑫诺一号。要经当地广电部门审批。(2)有线电视系统引接自当地有线电视网，在一层设置有线电视机房(卫星电视兼用)，接入线接受光缆，机房内设光节点。设置卫星接收系统，机房可设于顶层。(3)有线电视插座设置于公共活动场所，如会议厅、多功能厅、酒吧、餐厅等，每个客房设一点，套房设2点，总统套房依据须要设置。(4)考虑数字电视接收系统。10 .点播系统点播系统主要用于客房，系统信号走大楼局域网。(1)背景音响与消防紧急广播兼容，但扬声器性能按背景音响要求配置。(2)背景音响扬声器设置场所多于消防广播，部分场所仅当作背景音响的扬声器可与消防广播同线路也可另设专线视具体状况而定。(3)要考虑室外背景音响。(4)背景音响音源与消防广播音源分设，广播机房设于一层消控监控室。(5)部分公共场所，如会议厅、多功能厅等要对背景音响设音量调整开关。(6)背景音响与消防广播的切换在楼层消防广播联动模块实现。12.多媒体会议系统(1)大会议厅设置完善的会议系统，包括扩声、投影、摄录系统、集控系统、视频会议系统等。有的可考虑上同声传译系统。(2)一般一般会议室上扩声、投影系统，少量会议室可考虑设置背投。(3)电视电话会议系统可不上。13 .卡拉点播系统在卡拉包厢区域设置卡拉系统小机房，组建卡拉专用局域网，每个包厢设置数据点。14 .大屏幕显示与触摸式多媒体信息查询系统(1)大屏幕显示建议在酒店外设置一块双基色室外屏。(2)酒店大堂设置一台触摸式多媒体信息查询机。15 .智能照明限制系统(1)五星级酒店设置智能照明限制系统，主要设置于会议厅、多功能厅、宴会厅。(2)智能照明限制系统带有通信接口，纳入系统。(3)楼内公共通道照明限制接受系统限制。16 .智能化集成系统(1)五星级酒店应上智能化集成系统，但到为止，不考虑。(2)平安防范系统先行集成。(3)在基础上，消防系统通信接口，协议开放。实现、安防、消防系统的集成。工作站设于底层消控监控中心。17 .机房工程(1)消控监控、广播一机房，设置于一层，面积60m"接受防静电活动地板，架空200mm(2)计算机网络中心通信总机房，设置于2、3层，面积80f,接受防静电活动地板，架空200mm(3)电视机房：如设置卫星电视接收系统，卫星天线设在主楼屋面，则电视机房设在屋顶层；如不设置，则有线电视机房可设于一层，面积约20m218 .电源系统(1)电源设置有2种做法，集中式与分散式。集中式在一处设置，供全酒店智能化系统运用；分散式即设于不同机房内，确定各的供曳范围。(2)笔者认为宜接受分散式，主要设置于：消控监控中心、广播、机房，供电范围本机房与全部监控摄像机，防盗探测器等；计算机网络中心电话总机房，随范围本机房与楼层网络交换机。(3)不间断电源装置订货时要求带通信接口，以便纳入系统管理。(4)配置电池组，后备时间考虑2小时。不考虑双机备份。19.防雷接地系统(1)弱电系统供电电源浪涌爰惜器由强电专业设置，弱电专业应考虑后配电箱浪涌爰惜器设置。(2)各信息系统须要设置信号避雷器。(3)弱电系统接地系统要完整考虑，一般接受综合接地方式，其接地电阻值不大于1欧姆。(4)弱电机房局部等电位联结设计，接受30×3铜排，组成600×600网格。并接受1x50专用接地线接至基础接地装置。弱电竖井接受40x4铜排作接地干线。各弱电机房与弱电竖井各层均要设接地端子箱。四.结束语现代建筑原则上均有智能化系统设计和实施要求，五星级酒店更应当具有完整的智能化系统，提高酒店的品位和档次，供来宾一个舒适、平安、便利、休闲的生活和商务环境，但在实施中，要提高工程管理人员的素养。假如没有人的参与，最好的智能化系统设计也是达不到应有的目的的。
