蓄电池的故障诊断.docx

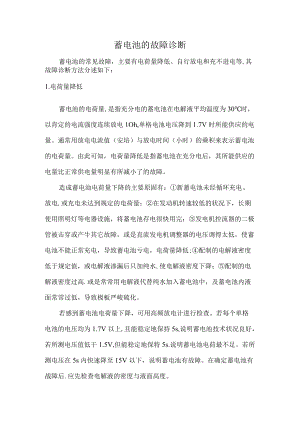

蓄电池的故障诊断蓄电池的常见故障，主要有电荷量降低、自行放电和充不进电等,其故障诊断方法分述如下：1.电荷量降低蓄电池的电荷量,是指充分电的蓄电池在电解液平均温度为30时，以肯定的电流强度连续放电1Oh,单格电池电压降到1.7V时所能供应的电量。通常用放电电流值（安培）与放电时间（小时）的乘积来表示蓄电池的电荷量。由此可知，电荷量降低是指蓄电池在充分电后，其所能供应的电量比正常供电量明显有所减小了的故障。造成蓄电池电荷量下降的主要原固有：新蓄电池未经循环充电、放电.或充电未达到规定的电荷量；在发动机转速较低的状况下，长期使用照明灯等电器设施，将蓄电池存电很快用完；发电机控流器的二极管被击穿或产牛其它故障，或是直流发电机调整器的电压调得太低，使蓄电池不能正常充电，导致蓄电池亏电，电荷量降低;配制的电解液密度低于规定值，或电解液渗漏后只加纯水.使电解液密度下降；配制的电解液密度过高.或是常常用电解液代替纯水加入蓄电池中，及蓄电池内液面常常过低，导致极板严峻硫化。若感到蓄电池电荷量下降，可用高频放电计进行检查。若每个单格电池的电压均为1.7V以上,且能稳定地保持5s,说明蓄电池技术状况良好，若所测电压值低干1.5V,但能稳定地保特5s.说明蓄电池电荷最不足。若所测电压在5s内快速降至15V以下，说明蓄电池有故障。在确定蓄电池有战障后.应先检查电解液的密度与液面高度。蓄电池放电与电解液密度的关系见表1。将所测得单格电压值与电解液密度值进行综台分析，则可得到蓄电池电荷亮为何降低的诊断结论，见表2。表1.蓄电池放自与电解液密度的关系：电解液密度比标准减小值0.040.080.120.16蓄电池已经放电/%255075完全放电表2.蓄电池电荷量降低的故障诊断:单格电压/V电解液15°C密度/(gcm)诊断后的结论1.75-1.801.2001.285良好1.60-1.75<1.200电荷量不足,检查调整器电压是否过低,否则极板损坏。平常常以电解液代替纯水加注，或调整器电压调得过高。1.50-1.60>1.2001.30-1.501.2001.300内部短路，极板硫化或活性物质严峻脱落，应拆开检修。2.蓄电池自行放电:已充分电或使用良好的蓄电池，待12天后即无电，开前照灯不亮。按电喇叭声响减弱甚至小响。即可视为蓄电池自行放电。其主要缘由有2个：一是蓄电池隔板被击穿或损坏，电解液中混入金属粉屑等杂质。或是蓄电池槽底沉积过多异物，造成蓄电池内部短路；二是蓄电池外壳过脏或在颠簸中溢出的电解液过多，在盖上和桩头间造成短路。应首先查看蓄电池外表是否清沽.电解液是否溢出过多而形成导电层。然后检查桩头与导线有无接触不良，或搭铁不良等现象，诊断方法是：断开电源开关，拆下蓄电池负极接线，将其在极桩上划擦，若此时有火花产生，说明蓄电池内部有短路，应拆开后进行检修。3.蓄电池充不进电蓄电池充不进电是指在发功机和传动部分均正常工作的状况下，蓄电池虽经长时间充电但电压却提升升很慢。造成蓄电池充不进电的土要原年因是：充电线路中接线头松动、锈蚀等缘由接触小良，使电阻增大，电流强度减小；整流器产生故障或二极管短路；蓄电池极板硫化，使其表面附有一层导电性能差的白色硫酸铅晶粒。这种晶粒粗大，易将极板栅孔堵塞，使电解液难以渗人极板参加化学反应.并使极板参加化学反应的面积减小；由于实行大电流给蓄电池允电或大电流使蓄电池放电，或电解液密度过大及液面高度不够等缘由，使蓄电池极板遭到损坏。诊断时，先检查各接线头有无松动或锈蚀，电解液液面是否过低,整流器是否产生故障，然后依据充电时的一些现象来推断极板是否硫化。若充电时电解液的温度提升很快，或充电时间不长电解液便产生大量气泡，但电压却没随之提升，则说明极板已硫化。蓄电池极板若轻度硫化，一般不易觉察。若严峻硫化，可从加液口看到极板上附有一层白色物质，充电时各单格电池电压快速升至2.8V以上。然后电压又下降，再缓缓提升，在充电终了时，电压不超过2.8V。在充电过程中，电解液的温度较高，而密度提升却不明显。充电结束后，用20h放电率检查电荷量时，较正常蓄电池要削减很多。对于硫化不非常严峻的蓄电池，可用小电流长时间充电的方法予以消退。详细作法是：用0.2A的电流给蓄电池充电，始终充到电压和电解液密度达到最大值不再提升时为止。然后用20h放电率检查其电荷量，若低于额定电荷有的85%,可再进行12状充放电循环，即可消退硫化现象。对于硫化较严峻的蓄电池，可采纳水疗法予以消退。方法是：在对蓄电池充电后，用20h放电率使蓄电池进行放电，至单格电压降至1.75V时倒出电解液，加入蒸储水，再以0.2A的电流对蓄电池充电，当电解液密度升到1.15以上时，用密度计吸出一部分电解液，再补充适量的蒸储水，连续充电，直至电解液密度不再提升。然后按20h放电率的1/4电流放电1.2h,再经多次充电、放电，蓄电池硫化现象即可消退。最终一次充电可将电解液密度调至规定值，若蓄电池的电荷量能达到额定电荷量的85%以上，即可使用。若水疗法效果不明显，可用化学法去硫。方法是：在硫化的蓄电池电解液中按质量比加入0.1%0.5%的纯碳酸钾或碳酸钠，经12次充、放电后，蓄电池电荷量一般可达到额定电荷量的90%左右。4电池电解液损耗过快蓄电池电解液损耗过快，指的是蓄电池在加过电解液不久就消失液面不足的现象。造成这一故障现象的主要缘由是：充、放电电流过大，使电解液过度蒸发或溢出。或是隔板损坏，造成极板短路。及蓄电池壳体裂开，造成电解液渗漏等。检查时，要联系蓄电池其它故障现象进行推断。首先应检查蓄电池外壳有无裂开处，是否因渗漏导致电解液过度损耗。其次，联系使用状况查找缘由。若长时间在不充电状况下过度使用灯光，会造成蓄电池放电过度。若长时间大电流充电,电解液中的水燕发过快，也会造成电解液损耗过度。在进行检查的同时，要排解导致故障产生的各种困素。经上述检查，均未发觉特别，则应分解蓄电池。检查隔板是否被击穿，极板上活性物质是否脱落过多，使正、负极板形成通路。若消失这种状况，说明电解液损耗过快的缘由是由于蓄电池内部短路所引起.应对蓄电池进行修理。
