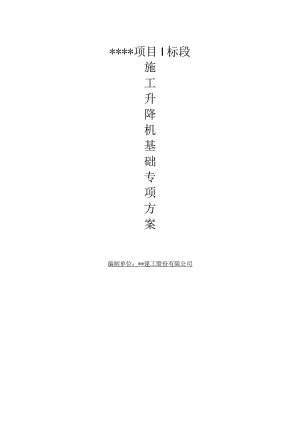

*项目I标段施工升降机基础专项方案编制单位：*建工股份有限公司目录第一章：编制依据1第二章：工程概况1第三章：施工电梯基础设计荷载取值2第四章：计算书、附图4第一章：编制依据1.1 *项目I标段施工组织设计1.2 *项目I标段工程施工图纸1.3 建筑工程施工质量验收规范GB50202-20091.4 施工现场设施安全设计计算手册1.5 建筑地基基础设计规范GB50007-20111.6 混凝土结构设计规范GB50010-20101.7 建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111.8 建筑机械使用安全技术规程JGJ33-20121.9 建筑施工升降机安装、使用、拆卸安全技术规程(JGJ215-2010)2. 0SC200/200G施工升降机说明书第二章：工程概况第一节：工程简介工程名称：*项目I标段工程地点：施工单位：建设单位：监理单位：勘察单位：工期要求：日历天。*项目I标段位于*市。本工程由7幢住宅和3幢配套用房组成。地上建筑面积51473m2,地下室建筑面积18516m2o地下为一层地下车库、自行车库及人防结构；上部由7#12#楼、18#楼7幢单体和1#配电间、2#配电间、水泵房组成。其中，7幢住宅均为18层，框架-剪力墙结构，建筑高度56.4m。主体结构及装修阶段施工时，垂直运输机械采用SC200/200G施工升降机7台；垂直运输机计划安装时间为结构8层开始。根据施工现场的场地情况及建筑物的平面位置，确定每栋号楼各一台施工升降机。各栋施工电梯安装位置如下：1、编号为12#施工电梯安装于12#楼建筑物S轴-H轴之间，人货梯距S轴中心距2650mm；距1轴中心距4600mmo2、编号为11#施工电梯安装于11#楼建筑物9轴-14轴之间，距9轴中心距2900mm；距A轴中心距3100mm。3、编号为9#施工电梯安装于9#楼建筑物7轴Tl轴之间，距7轴中心距3900mm；距A轴中心距3770mmo4、编号为10#施工电梯安装于10#楼建筑物H轴-P轴之间，距H轴中心距3500mm；距29轴中心距4600mmo5、编号为7#施工电梯安装于5#楼建筑物6轴-H轴之间，距6轴中心距4700mm；距A轴中心距3770mmo6、编号为18#施工电梯安装于18#楼建筑物G轴-M轴之间，距G轴中心距4800mm；距23轴中心距3170mm。7、编号为8#施工电梯安装于8#楼建筑物H轴-P轴之间，距H轴中心距3500mm；距29轴中心距4600mmo建筑高度均为63m,从结构地下室顶板开始安装，安装人货梯基础：长6MX宽3.8M。第三章：施工电梯基础设计荷载取值本工程采用SC200/200G型升降机，根据人货电梯机械制造厂家对人货电梯基础的技术要求：、基础承受的载荷能力应大于P。P=（吊笼重+外笼重+导轨架总重+载重）X0.02kNO（2）、混凝土基础板下面的承载力应大于0.IMpao、双层钢筋网：钢筋直径16n三,间距200mm。、L距离根据所选择的附架型号与现场实际情况而定。（本工程确定安装SC200200G型号,附架为2900-3600三）、基础预埋件应全部埋入混凝土基础板内。、基础周围须考虑排水措施。为方便工程施工的需要，本工程所使用的升降机需安装在地下室顶板上，为了确保地下室顶板的结构安全，必须保证人货电梯基础混凝土的强度及几何尺寸。施工升降机基础承载力的计算：施工升降机计算书见附页3.1 施工电梯基础做法：3.1.1 施工升降机基础设置在地下室顶板面上(顶板厚300mm,板面通长钢筋为双向12/14200,板底通长筋为双向12190,C35P6)o人货梯型号选用SC200/200G,基础长6卜1义宽3.8h9高0.3加，板筋为C16200双向拉通，碎标号为C30。预埋螺栓采用M24*550:用45号钢制作，强度等级不低于8.8级。施工升降机基础设置在地下室顶板面上；其基础6000*4000范围内采用钢管回顶至地下室结构底板面。扣件式钢管支撑架搭设参数如下：支撑类型扣件式钢管支撑架支撑高度ho(m)3.85支撑钢管类型48×3.5立杆纵向间距la(m)0.9立杆纵向间距lb(m)0.9立杆水平杆步距h(m),顶部段、非顶部段0.6、1.5剪刀撑设置类型横向设置斜撵二道，纵向设置一道立杆伸出顶层水平杆中心线至支撑点的长度a(m)0.2备注：扣件式钢管支撑架搭设由架子工负责搭设，搭设方法同脚手架专项施工方案本方案不另行说明。3. 1.2升降机基础根据本工程的特点，为方便工程施工的需要，本工程所使用的升降机需安装在原设计地下车库顶板面上，为了确保原设计地下车库顶板的结构安全，必须保证人货电梯基础混凝土的强度及几何尺寸/耳PRP,1'7COCC一17CQ.三 i一Ur)CCJ基础比筋：HRB40。C16200双层双向校标号：C30 基础高30Ornrn
