GBT 21086-2007 建筑幕墙.docx

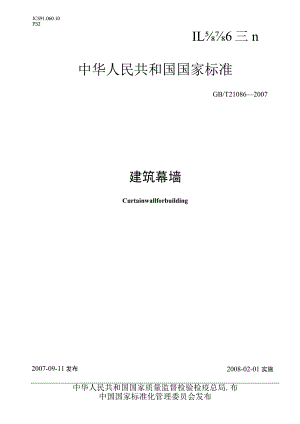

ICS91.060.10P32IL6三n中华人民共和国国家标准GB/T210862007建筑幕墙Curtainwallforbuilding2008-02-01 实施2007-09-11发布中华人民共和国国家质量监督检验检疫总局.布中国国家标准化管理委员会发布目次前言I1范围12规范性引用文件13术语和定义24产品分类和标记45建筑幕墙通用要求56构件式玻璃幕墙专项要求117石材幕墙专项要求178金属板幕墙专项要求209人造板材幕墙专项要求22IO单元式幕墙专项要求2511点支承玻璃幕墙专项要求2712全玻幕墙专项要求2913双层幕墙专项要求3014试验方法3115检验规则3216标志、使用说明书3617包装、运输、贮存36附录A（资料性附录）常用材料标准37附录B（资料性附录）采光顶与金属屋面要求39附录C（资料性附录）石材弯曲强度试验值的标准值计算方法41附录D（资料性附录）现场淋水试验方法42附录E（资料性附录）热工性能现场检测方法43附录F（规范性附录）耐撞击性能试验方法44本标准是在建筑幕墙现有成熟技术的基础上结合建筑幕墙行业的发展趋势编写的,并参考了国内外有关建筑幕墙的标准和规范。本标准参考的国外标准和规范主要有DINI8516.151999外墙围护后部通风、PrEN138302000幕墙产品标准、PrEN140912000幕墙耐撞击性能性能要求、PrEN130492000窗软体重物撞击试验方法，安全要求和分级、BSEN126002002建筑玻璃摆锤试验平板玻璃耐撞击试验方法和分级和JASSI4-1994幕墙工程等。本标准自实施之日起国家标准GB/T15225-1994建筑幕墙物理性能分级和行业标准JG30351996建筑幕墙同时废止。本标准的附录F为规范性附录,附录A、附录B、附录C、附录D和附录E均为资料性附录。本标准由中华人民共和国建设部提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口.本标准主要起草单位：中国建筑科学研究院、中国建筑标准设计研究院。本标准参加起草单位:广东省建筑科学研究院、深圳中航幕墙工程有限公司、深圳三鑫玻璃技术股份有限公司、中信渤海铝业幕墙装饰有限公司、上海斯米克建筑陶瓷有限公司、沈阳远大铝业工程有限公司、深圳西林实业股份有限公司、深圳新山幕墙技术咨询有限公司、深圳市方大装饰工程有限公司、慧鱼（太仓）建筑锚栓有限公司、江苏合发集团、武汉凌云建筑装饰工程有限公司、广东金刚玻璃科技股份有限公司、南海市兴发幕墙门窗有限公司、高明市季华铝建有限公司、西安飞机装饰装修工程股份公司、德国（雅阁博陶）陶瓷集团、杭州之江化工有限公司、深圳市科源建设集团有限公司、北京金易格幕墙装饰有限公司、东莞市坚朗五金制品有限公司、喜利德（中国）有限公司、深圳安捷幕墙科技有限公司。本标准主要起草人:何星华、姜仁、顾泰昌、杜继予、石民祥、闭思廉、王德勤、姜红、刘晓东、王双军、姜涤新、朱宗武、刘月莉、谈恒玉、韩广建、王洪涛、酶国、黄政、方征、廖学权、黄庆文、何国祥、马文龙、林勇生、龙安、刘明、班广生、罗璇、白宝维、王聪慧、崔茂瑜。本标准为首次发布。12 ：1995, IDT)GB/T 4883 .GB/T 6388 :GB/T 6566 :GB/T 8478 -GB/T 8479 GB/T 8484 :GB/T 8485 :GB/T 9966. 2GB/T 9966. 3GB/T 9966. 7GB/T 9966. 8试验方法GB/T 11976GB/T 15227GB/T 18091GB/T 18250GB/T 18575第2部分:干燥、水饱和弯曲强度试验方法第3部分:体积密度、真密度、真气孔率、吸水率试验方法第7部分:检测板材挂件组合单元挂装强度试验方法第8部分:用均匀静态压差检测石材挂装系统结构强度GB 50009GB 50011GB 50016建筑幕墙1范围本标准规定了建筑幕墙的术语和定义、分类、标记、通用要求和专项要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于以玻璃、石材、金属板、人造板材为饰面材料的构件式幕墙、单元式幕墙、双层幕墙，还适用于全玻幕墙、点支承玻璃幕墙。采光顶、金属屋面、装饰性幕墙和其他建筑幕墙可参照使用。本标准不适用于混凝土板幕墙、面板直接粘贴在主体结构的外墙装饰系统,也不适用于无支承框架结构的外墙干挂系统。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB191包装储运图示标志GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T3199铝及铝合金加工产品包装、标志、运输、存储GB/T3810.12陶瓷砖试验方法第12部分:抗冻性的测定（GB/T3810.122006,ISO10545-正态样本异常值的判定和处理运输包装收发货标志建筑材料放射性核素限量铝合金门铝合金窗建筑外窗保温性能分级及检测方法建筑外窗空气声隔声性能分级及检测方法天然饰面石材试验方法天然饰面石材试验方法天然饰面石材试验方法天然饰面石材试验方法建筑外窗采光性能分级及检测方法建筑幕墙气密、水密、抗风压性能检测方法玻璃幕墙光学性能建筑幕墙平面内变形性能检测方法建筑幕墙抗震性能振动台试验方法建筑结构荷载规范建筑抗震设计规范建筑设计防火规范GB/T50033建筑采光设计标准GB50057建筑物防雷设计规范GB50176民用建筑热工设计规范GB50178建筑气候区划标准GB50189公共建筑节能设计标准GB50205钢结构工程施工质量验收规范GB50210建筑装饰装修工程质量验收规范GB/T50344建筑结构检测技术标准GBJ118民用建筑隔声设计规范JGJ26民用建筑节能设计标准（采暖居住建筑部分）JGJ75夏热冬暖地区居住建筑节能设计标准JGJ102玻璃幕墙工程技术规范JGJ113建筑玻璃应用技术规程JGJ126外墙饰面砖工程施工及验收规程JGJ1322001采暧居住建筑节能检验标准JGJ133金属与石材幕墙工程技术规范JGJ134夏热冬冷地区居住建筑节能设计标准JG138点支式玻璃幕墙支承装置JG139吊挂式玻璃幕墙支承装置JGJ/T139玻璃幕墙工程质量检验标准JG/T200建筑用不锈钢绞线JG/T201建筑幕墙用钢索套管接头3术语和定义下列术语和定义适用于本标准。3. 1建筑幕墙curtainwallforbuilding由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。3.2构件式建筑幕墙stickbuiltcurtainwall现场在主体结构上安装立柱、横梁和各种面板的建筑幕墙。3.3单元式幕墙unitizedcurtainwall由各种墙面板与支承框架在工厂制成完整的幕墙结构基本单位，直接安装在主体结构上的建筑幕墙。3.4玻璃幕墙glasscurtainwall面板材料是玻璃的建筑幕墙。3.5石材幕墙naturalstonecurtainwall面板材料是天然建筑石材的建筑幕墙。3.6金属板幕墙metalpanelcurtainwall面板材料外层饰面为金属板材的建筑幕墙。3.7人造板材幕墙artificialpanelcurtainwall面板材料为人造外墙板（包括瓷板、陶板和微晶玻璃等,不包括玻璃、金属板材）的建筑幕墙。3.7.1瓷板幕墙porcelainpanelcurtainwall以瓷板（吸水率平均值E0.5%干压陶瓷板）为面板的建筑幕墙。3.7.2陶板幕墙terra-cottapanelcurtainwall以陶板（吸水率平均值3%VE6%和6%VE10%挤压陶瓷板）为面板的建筑幕墙。3.7.3微晶玻璃幕墙Crystalliticglasscurtainwall以微晶玻璃板（通体板材）为面板的建筑幕墙。3.8全玻幕墙fullglasscurtainwall由玻璃面板和玻璃肋构成的建筑幕墙。3.9点支承玻璃幕墙pointsupportedglasscurtainwall由玻璃面板、点支承装置和支承结构构成的建筑幕墙。3.10 10双层幕墙double-skinfacade由外层幕墙、热通道和内层幕墙（或门、窗）构成,且在热通道内能够形成空气有序流动的建筑幕墙。3.10.1热通道thermalchamber可使空气在幕墙结构或系统内有序流动并具有特定功能的通道。3.11 10.2外通风双层幕墙doub!e-skinfacadewithouterskinventilation进、出通风口设在外层,通过合理配置进出风口使室外空气进入热通道并有序流动的双层幕墙。3.10.3内通风双层幕墙double-skinfacadewithinnerskinventilation进、出通风口设在内层,利用通风设备使室内空气进入热通道并有序流动的双层幕墙。3.12采光顶与金属屋面transparentroofandmetalroof由透光面板或金属面板与支承体系（支承装置与支承结构）组成的，与水平方向夹角小于75°的建筑外围护结构。3.13封闭式建筑幕墙sealedcurtainwall要求具有阻止空气渗透和雨水渗漏功能的建筑幕墙。3.14 13开放式建筑幕墙openjointcurtainwall不要求具有阻止空气渗透或雨水渗漏功能的建筑幕墙。包括遮挡式和开缝式建筑幕墙。4产品分类和标记4.1分类和标记4.1.1按主要支承结构形式分类及标记代号（表1）表1建筑幕墙主要支承结构形式分类及标记代号主要支承结构构件式单元式点支承全玻双层代号GJDYDZQBSM4.1.2按密闭形式分类及标记代号（表2）表2幕墙窗闭形式分类及标记代号密闭形式封闭式开放式代号FBKF4.1.3按面板材料分类及标记代号a）玻璃幕墙,代号为BL；b）金属板幕墙,代号应符合4.L3.1的要求；c）石材幕墙,代号为SC；d）人造板材幕墙,代号应符合4.1.3.2的要求;e）组合面板幕墙,代号为ZH。4.1.3.1金属板面板材料分类及标记代号（表3）表3金属板面板材料分类及标记代号材料名称单层铝板铝蝮复合板蟀窝铝板彩色涂层钢板搪鎏涂层钢板锌合金板不锈钢板铜合金板钛合金板代号DLSLFWCGTGXBBGTNTB4.1.3.2人造板材材料分类及标记代号（表4）表4人造板材材料分类及标记代号材料名称瓷板陶板微晶玻璃标记代号CBTBWJ4.1.4面板支承形式、单元部件间接口形式分类及标记代号4.1.4.1构件式玻璃幕墙面板支承形式分类及标记代号（表5）表5构件式玻璃幕墙面板支承形式分类及标记代号支承形式隐框结构半隐框结构明框结构代号YKBYMK4.1.4.2石材幕墙、人造板材幕墙面板支承形式分类及标记代号（表6）表6石材幕墙、人造板材幕墙面板支承形式分类及标记代号支承形式嵌入钢销短槽通槽勾托平挂穿透蝶形背卡背栓代号QRGXDCTCGTPGCTBKBS4.1.4.3单元式幕墙单元部件间接口形式分类及标记代号（表7）表7单元式幕墙单元部件间接口形式分类及标记代号接口形式插接型对接型连接型标记代号CJDJLJ4.1.4.4点支承玻璃幕墙面板支承形式分类及标记代号（表8）表8点支承玻璃幕墙面板支承形式分类及标记代号支承形式钢结构索杆结构玻璃肋标记代号GGRGBLL4.1.4.5全玻幕墙面板支承形式分类及标记代号（表9）表9全玻幕墙面板支承形式分类及标记代号支承形式落地式吊挂式标记代号LDDG4.1.5双层幕墙分类及标记代号按通风方式分类及标记代号应符合表IO的规定。表10双层幕墙通风方式分类及标记代号通风方式外通风内通风代号WTNT4.2 标记方法幕墙GB/T21086主参数（抗风压性能）面板材料密闭形式、双层幕墙通风方式面板支承形式、单元接口形式主要支承结构型式4.3 标记示例幕墙GB/T21086GJ-YK-FB-BL-3.5（构件式-隐框-封闭-玻璃,抗风压性能3.5kPa）幕墙GB/T21086GJ-BSFBSG3.5（构件式-背拴-封闭-石材,抗风压性能3.5kPa）幕墙GB/T21086GJ-YK-FB-DL-3.5（构件式-隐框-封闭-单层铝板,抗风压性能3.5kPa）幕墙GB/T21086GJ-DC-FB-CB-3.5（构件式-短槽式-封闭瓷板,抗风压性能3.5kPa）幕墙GB/T21086DY-DJ-FB-ZB-3.5（单元式-对接型-封闭-组合,抗风压性能3.5kPa）幕墙GB/T21086DZ-SG-FB-BL-3.5（点支式-索杆结构-封闭-玻璃,抗风压性能3.5kPa）幕墙GB/T21086QB-LIyFB-BL-3.5（全玻-落地-封闭-玻璃，抗风压性能3.5kPa）幕墙GB/T21086SM-MK-NT-BL-3.5（双层-明框-内通风-玻璃，抗风压性能3.5kPa）5建筑幕墙通用要求5.1 性能及分级5.1.1 抗风压性能5.1.1.1幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定,其指标值不应低于Wk,且不应小于1.0kPaoWk的计算应符合GB50009的规定。5. 1.1.2在抗风压性能指标值作用下，蒋墙的支承体系和面板的相对挠度和绝对挠度不应大于表11的要求。表11幕墙支承结构、面板相对挠度和绝对挠度要求支承结构类型相对挠度（L跨度）绝对挠度mm构件式玻璃幕墙单元式幕墙华合金型材L/1802O(3O)钢型材L/25020(30)玻璃面板短边距/60石材幕墙金属板幕墙人造板材幕墙铝合金型材L/180钢型材L/250点支承玻璃窑墙钢结构L/250索杆结构L/200玻璃面板长边孔距/60一全玻幕墙玻璃肋L/200一玻璃面板跨距/60a括号内数据适用于跨距超过450Omm的建筑幕墙产品.5.1.1.3开放式建筑幕墙的抗风压性能应符合设计要求。5.1.1.4抗风压性能分级指标P3应符合本标准5.1.1.1的规定,并符合表12的要求。表12建筑幕墙抗风压性能分级分级代号123456789分级指标值PJkPa.0p3<1.51.5Pj<2.02.0P3<2,52.5P3<3.03.0Pj<3.53.5P3<4,04.0P3<4.54.5Pj<5.0P3>5.0注1：9级时需同时注2：分级指标值P标注Ps的测试值.如：属9级（5.5kPa）.3为正、负风压测试值绝对值的较小值。5.1.2水密性能5.1.2.1幕墙水密性能指标应按如下方法确定:a）GB50178中，11Ia和NA地区，即热带风暴和台风多发地区按式（D计算,且固定部分不宜小于1000Pa,可开启部分与固定部分同级。P=IQQOeWo（1）式中：P水密性能指标,单位:Pa;R风压高度变化系数,应按GB50009的有关规定采用；t风力系数,可取1.2；W0基本风压（kNr112）,应按GB50009的有关规定采用；b）其他地区可按a）条计算值的75%进行设计,且固定部分取值不宜低于700Pa,可开启部分与固定部分同级。5.1.2.2水密性能分级指标值应符合表13的要求。表13建筑幕墙水密性能分级分级代号12345分级指标值PPa固定部分500P<700700P<10001000P<15001500P<2000P2000可开启部分250P<350350P<500500<P<700700P<1000P1000注：5级时需同时标注固定部分和开启部分口的测试值.5.1.2.3 有水密性要求的建筑幕墙在现场淋水试验中,不应发生水渗漏现象。5.1.2.4 开放式建筑幕墙的水密性能可不作要求。5.1.3气密性能5.1.3.1 气密性能指标应符合GB50176、GB50189JGJ132-2001JGJ134JGJ26的有关规定，并满足相关节能标准的要求。一般情况可按表M确定。表14建筑幕墙气密性能设计指标一般规定地区分类建筑层数、高度气密性能分级气密性能指标小于开启部分也(m3mh)幕墙整体Qa(m3m,h)员热冬暖地区10层以下22.52.010层及以上31.51.2其他地区7层以下22.52.07层及以上31.51.25.1.3.2开启部分气密性能分级指标%,应符合表15的要求。表15建筑幕墙开启部分气密性能分级分级代号1234分级指标值q"m3(mh)4.0>gL>2.52.59l>1.51.5>9l>0.5Ql55.1.3.3幕墙整体(含开启部分)气密性能分级指标q应符合表16的要求。表16建筑幕墙整体气密性能分级分级代号1234分级指标值以m3(m2h)J4.09a>2.02.0qa>1.21.2qa>0.5qa0.55.1.3.4开放式建筑幕墙的气密性能不作要求。5.1.4热工性能5.1.4.1建筑幕墙传热系数应按GB50176的规定确定，并满足GB50189JGJ1322001、JGJI34、JGJ26和JGJ75的要求。玻璃(或其他透明材料)幕墙遮阳系数应满足GB50189和JGJ75的要求。5.1.4.2幕墙传热系数应按相关规范进行设计计算。5.1.4.3幕墙在设计环境条件下应无结露现象。5.1.4.4对热工性能有较高要求的建筑,可进行现场热工性能试验。5.1.4.5幕墙传热系数分级指标K应符合表17的要求。表17建筑幕墙传热系数分级分级代号12345678分级指标值K/(W(mlk)K>5.05.0>K4.04.0>K3.03.0>K2.52.5>K2.02.0>K1.51.5>K>1.0KVLO注：8级时需同时标注K的测试值.5.1.4.6玻璃幕墙的遮阳系数应符合:a)遮阳系数应按相关规范进行设计计算。b)玻璃幕墙的遮阳系数分级指标SC应符合表18的要求。表18玻璃幕墙遮阳系数分级分级代号12345678分级指标值SCO.9SC>0.80.8SC>0.7O.7SC>0.60.6SC>0.50.5SC>0.40.4SC>0.30.3SC>0.2SC0.2注1：8级时需同时注2：玻璃幕墙遮阳标注SC的测试值.系数=幕墙玻璃遮阳系数X外遮阳的遮阳系数X(1-¾f¾)5.1.4.7开放式建筑幕墙的热工性能应符合设计要求。5.1.5空气声隔声性能5.1.5.1空气声隔声性能以计权隔声量作为分级指标,应满足室内声环境的需要，符合GBJ118的规定。5.1.5.2空气声隔声性能分级指标RW应符合表19的要求。表19建筑幕墙空气声隔声性能分级分级代号12345分级指标值Rw/dB25RwV3030Rw<3535RwV4040Kw<45RQ45注：5级时需同时标注RW测试值.5.1.5.3开放式建筑幕墙的空气声隔声性能应符合设计要求。5.1.6平面内变形性能和抗震要求5.1.6.1抗震性能应满足GB50011的要求。5.1.6.2平面内变形性能a)建筑幕墙平面内变形性能以建筑幕墙层间位移角为性能指标。在非抗震设计时,指标值应不小于主体结构弹性层间位移角控制值;在抗震设计时,指标值应不小于主体结构弹性层间位移角控制值的3倍。主体结构楼层最大弹性层间位移角控制值可按表20的规定执行。表20主体结构楼层最大弹性层间位移角结构类型建筑高度H/mH15015O<H25OH>250钢筋混凝土结构框架1/550板柱-剪力墙1/800一框架-剪力墙、框架-核心筒1/800线性插值筒中筒1/1OOO线性播值1/500剪力墙1/1OOO线性插值框支层1/1OOO多、高层钢结构1/300注1：表中弹性层间位移角=h,为最大弹性层间位移址认为层高。注2：线性插值系指建筑高度在150m250m间，层间位移角取1/800(1/1OOO)与1/500线性插值.b)平面内变形性能分级指标V应符合表21的要求。表21建筑幕墙平面内变形性能分级分级代号12345分级指标值/y<1/30013007<1200l200<l150l1507<l1007l100注：表中分级指标为建筑幕墙层间位移角.5.1.6.3建筑幕墙应满足所在地抗震设防烈度的要求。对有抗震设防要求的建筑幕墙,其试验样品在设计的试验峰值加速度条件下不应发生破坏。幕墙具备下列条件之一时应进行振动台抗震性能试验或其他可行的验证试验：a）面板为脆性材料,且单块面板面积或厚度超过现行标准或规范的限制；b）面板为脆性材料,且与后部支承结构的连接体系为首次应用；c）应用高度超过标准或规范规定的高度限制；d）所在地区为9度以上（含9度）设防烈度。5.1.7耐撞击性能5.1.7.1耐撞击性能应满足设计要求。人员流动密度大或青少年、幼儿活动的公共建筑的建筑幕墙，耐撞击性能指标不应低于表22中2级。5.1.7.2撞击能量E和撞击物体的降落高度H分级指标和表示方法应符合表22的要求。表22建筑幕墙耐撞击性能分级分级指标1234室内到撞击能髭E（Nm）700900>900降落高度H/mm15002000>2000室外侧撞击能疝E（Nm）300500800>800降落高度H/mm70011001800>1800注1：性能标注时应按：室内侧定级值/室外侧定级值.例如：2/3为室内2级,室外3级.注2：当室内侧定级值为3级时标注撞击能fit实际测试值，当室外侧定级值为4级时标注撞击能髭实际测试值.例如J200/1900室内1200Nm,室外1900Nm.5.1.8光学性能5.1.8.1有采光功能要求的幕墙,其透光折减系数不应低于0.45。有辨色要求的幕墙，其颜色透视指数不宜低于Ra805.1.8.2建筑幕墙采光性能分级指标透光折减系数TT应符合表23的要求。表23建筑幕墙采光性能分级分级代号12345分级指标值Tr0.2T<0.30.3T<0.40.4T<0.50.5T<0.6Tr0.6注：5级时需同时标注Tr的测试值.5.1.8.3玻璃幕墙的光学性能应满足GB/T18091的规定。5.1.9承重力性能a）幕墙应能承受自重和设计时规定的各种附件的重量,并能可靠地传递到主体结构。b）在自重标准值作用下,水平受力构件在单块面板两端跨距内的最大挠度不应超过该面板两端跨距的1/500,且不应超过3mm5.2一般功能要求5.2.1 结构设计使用年限不宜低于25年。5.2.2建筑幕墙的防火、防雷功能应符合JGJIO2JGJ133的规定。5.3材料5.3.1箱墙所用材料执行标准参见本标准附录A,符合JGJIo2,JGJ133和JGJIl3的规定,具有抗腐蚀能力，符合国家节约资源和环境保护要求。性能应满足设计要求。5. 3.2金属材料5.1.1.1 铝合金a）铝合金型材和板材执行标准参见本标准附录A,应符合其中A.1所列标准的规定，型材精度为高精级。表面处理层的厚度应满足表24的要求。表24铝合金型材表面处理要求表面处理方法膜层级别（涂层种类）厚度tm检测方法平均膜厚局部膜厚阳极氧化AA15r1512测厚仪电泳涂漆阳极氧化膜B1O/>8测厚仪漆膜Bi7测厚仪复合膜B测厚仪粉末喷涂一40r120测厚仪氟成喷涂二涂t3Oz25测厚仪三涂40»35测厚仪b）铝合金隔热型材执行标准参见本标准附录A,应符合其中GB5237.6的规定。5.1.1.2 钢材a）幕墙构件与支承结构所选用的结构钢执行标准参见本标准附录A,应符合其中A.2所列标准的规定。b）不锈钢材宜采用奥氏体不锈钢，执行标准参见本标准附录A,应符合其中A.2所列标准的规定。c）不锈钢复合钢管、板材执行标准参见本标准附录A,应符合其中GB/T8165的规定。d）钢材表面应具有抗腐蚀能力,并采取措施避免双金属的接触腐蚀。5. 3.3密封材料5.1.1.1 胶a）玻璃幕墙用硅酮结构密封胶、硅阴接缝密封胶及金属、石材用密封胶必须在有效期内使用。b）幕墙接缝密封胶执行标准参见本标准附录A,应符合其中A.3所列标准的规定,位移能力级别应符合设计位移量的要求,不宜小于20级。c）干挂石材幕墙用环氧胶粘剂执行标准参见本标准附录A,应符合其中A.3的相关标准的规定。d）所有与多孔性材料面板接触、粘结的密封胶、密封剂执行标准参见本标准附录A,应符合其中JC/T883的规定,对面材的污染程度应符合设计的要求.e）中空玻璃用丁基密封胶和中空玻璃弹性密封胶执行标准参见本标准附录A,应符合其中A.3所列标准的规定。f）玻璃幕墙用硅胴结构密封胶的宽度、厚度尺寸应通过计算确定，结构胶厚度不宜小于6mm且不宜大于12mm,其宽度不宜小于7mm且不大于厚度的2倍。g）硅胡结构密封胶、硅酮密封胶同相粘接的幕墙基材、饰面板、附件和其他材料应具有相容性，随批单元件切割粘结性达到合格要求。5.1.1.2 橡胶密封条幕墙用橡胶材料宜采用三元乙丙橡胶、氯丁橡胶或硅橡胶，执行标准参见本标准附录A,应符合其中HG/T3099和GB/T5574的规定。幕墙可开启部分用的密封胶条可参照附录A中JG/T187.5. 3.4五金配件幕墙专用五金配件应符合相关标准的要求，主要五金配件的使用寿命应满足设计要求。5.3.5转接件与连接件5.3.5.1 紧固件紧固件规格和尺寸应根据设计计算确定,应有足够的承载力和可靠性。5.3.5.2 转接件a）幕墙采用的转接件及其材料应满足设计要求,应具有足够的承载力和可靠性。b）宜具有三维位置可调能力。5.3.5.3 金属挂装件a）石材连接用挂件执行标准参见本标准附录A,应符合其中JC830.2的规定。b）背栓、蝶形背卡应符合相关标准的要求，材料型号、尺寸、机械性能应满足设计要求。背栓材料的耐火性、耐腐蚀性、耐久性应不低于后部支承结构所用材料的相应标准，应采用不低于316的不锈钢制作。5.4技术要求采光顶与金属屋面技术要求可参照本标准附录B执行。6构件式玻璃幕墙专项要求6.1 性能应符合本标准5.1和5.2的要求,并满足设计要求。6.2 材料6.2.1 玻璃面板a）幕墙玻璃宜采用安全玻璃,执行标准参见本标准附录A,应符合其中A.4中所列标准的规定。b）幕墙玻璃的公称厚度应经过强度和刚度验算后确定,单片玻璃、中空玻璃的任一片玻璃厚度不宜小于6mm。夹层玻璃的单片玻璃厚度不宜小于5mm,夹层玻璃、中空玻璃的两片玻璃厚度差不应大于3mm。c）幕墙玻璃边缘应进行磨边和倒角处理。d）幕墙玻璃的反射比不应大于O.3e）幕墙用中空玻璃的间隔铝框可采用连续折弯型或插角型。中空玻璃气体层厚度不应小于9mm,宜采用双道密封,其中明框玻璃环墙的中空玻璃可采用丁基密封胶和聚硫密封胶，隐框和半隐框玻璃幕墙的中空玻璃应采用丁基密封胶和硅酮结构密封胶。O幕墙用钢化玻璃宜经过热浸处理。6.2.2 金属材料、密封材料、五金配件、转接件和连接件应符合本标准5.3的要求。6.3 组件制作工艺质量要求6.3.1幕墙框架竖向构件和横向构件的尺寸允许偏差应符合表25的要求。表25幕墙框架竖向构件和横向构件的尺寸允许偏差单位为亳米构件材料允许偏差检测方法主要竖向构件长度铝型材±1.0钢卷尺钢型材±2.0钢卷尺主要横向构件长度铝型材±0.5钢卷尺钢型材±1.0钢卷尺端头斜度-15,量角器6.3.2幕墙玻璃加工尺寸及形状允许偏差6.3.2.1玻璃面板边长尺寸允许偏差、对角线允许偏差应分别符合表26、表27的要求。表26玻璃面板边长尺寸允许偏差单位为毫米玻璃厚度允许偏差检测方法边长2000边长2000572±1.5±2.0钢卷尺表27玻璃面板对角线允许偏差单位为毫米厚度允许偏差检测方法长边边长（2OOO长边边长2OOO5122.03.0钢卷尺6.3.2.2钢化玻璃与半钢化玻璃板的弯曲度要求应符合表28的要求。表28钢化玻璃与半钢化玻璃面板弯曲度弯曲变形种类弯曲度最大值检测方法水平法垂直法弓形变形/（mmmm）0.3%0.5%钢直尺波形变形/(mm300mm)0.2%0.3%钢直尺6.3.2.3夹层玻璃板的边长尺寸允许偏差及对角线允许偏差应分别符合表29、表30的要求。干法夹层玻璃的厚度允许偏差不能超过原片允许偏差和中间层允许偏差（中间层总厚度小于2mm时其允许偏差不予考虑，中间层总厚度大于2mm时其允许偏差为±0.2）之和。弯曲度不应超过0.3%o表29夹层玻璃板边长允许偏差单位为毫米允许偏差检测方法边长2OOO边长2OOO士2.0士2.5钢卷尺表30夹层玻璃对角线允许偏差单位为亳米允许偏差检测方法长边长度2OOO长边长度2OOO2.53.5钢卷尺6.3.2.4中空玻璃板的边长、厚度尺寸允许偏差及对角线允许偏差应分别符合表31、表32和表33的要求。表31中空玻璃板边长尺寸允许偏差单位为毫米允许偏差检测方法边长VlOOO1OO0边长V2OOO边长2OoO±2.0÷2.0-3.0±3.0钢卷尺表32中空玻璃面板厚度尺寸允许偏差单位为毫米公称厚度（T）允许偏差检测方法T22±1.5卡尺T22士2.0卡尺表33中空玻璃面板对角线允许偏差单位为毫米允许偏差检测方法边长2OOO边长2OOO2.53.5钢卷尺6.3.2.5单向热弯玻璃的尺寸和形状允许偏差应符合表34、表35、表36、表37、表38的要求。表34热弯玻璃面板高度允许偏差单位为毫米允许偏差检测方法高度2OOO高度>2OoO±3.0±5.0平放状态,钢卷尺表35热弯玻璃面板弧长允许偏差单位为毫米允许偏差检测方法孤长<1500弧长>1500±3.0±5.0钢卷尺表36热弯玻璃面板弧长吻合度单位为毫米吻合度检测方法弧长2400孤长>2400±3.0±5.0钢卷尺表37热弯玻璃弧面弯曲偏差单位为毫米允许偏差检测方法孤长12001200V孤长2400弧长>24002.03.05.0钢卷尺表38热弯玻璃弧面扭曲偏差单位为毫米高度（三）弧长检测方法孤长2400弧长>2400Hl8003.05.0钢卷尺1800<H<24005.05.0钢卷尺H>24005.06.0钢卷尺6.3.3明框玻璃幕墙装配质髭要求6.3.3.1玻璃面板与型材槽口的配合尺寸应符合表39及表40的要求。最小配合尺寸见图1和图2。尺寸C应经过计算确定,满足玻璃面板温度变化和幕墙平面内变形的要求。表39单层玻璃、夹层玻璃与槽口的配合尺寸单位为毫米国度abC检测方法6>3.515>5卡尺8104.516>5卡尺12以上>5.5185卡尺注：夹层玻璃以总厚度计算.图1玻璃与槽口的配合尺寸厚度abC检测方法6+d,+65175卡尺8+4+8以上>618>5卡尺注：4为空气层厚度.表40中空玻璃与槽口的配合尺寸单位为毫米图2中空玻璃与槽口的配合尺寸6.3.3.2玻璃定位垫块位置、数量应满足承载要求,玻璃面板与槽口之间应进行可靠的密封。
