发电机操作规程.docx

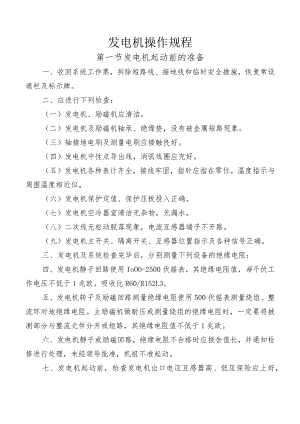

发电机操作规程第一节发电机起动前的准备一、收回系统工作票，拆除短路线、接地线和临时安全措施，恢复常设遮栏及标示牌。二、应进行下列检查：（一）发电机、励磁机应清洁。（二）发电机及励磁机轴承、绝缘垫，没有被金属短路现象。（三）轴接地电刷及测量电刷应接触良好。（四）发电机中性点导出线，消弧线圈应完好。（五）发电机各种表计齐全，接线牢固，指针应指在零位。温度指示与周围温度相近似。（六）发电机保护定值、保护压板投入正确。（七）发电机空冷器室清洁无杂物，无漏水。（八）二次线无松动脱落现象，电流互感器端子不开路。（九）发电机主开关、隔离开关、互感器位置指示及各种信号正确。三、发电机及系统检查完毕后，分别测量下列设备的绝缘电阻：四、发电机静子回路使用IoOO-2500伏摇表，其绝缘电阻值，每千伏工作电压不低于1兆欧。吸收比R60/R152L3。五、发电机转子及励磁回路测量绝缘电阻使用500伏摇表测量绕组、整流环对地绝缘电阻。主励磁机做耐压或测量绕组的绝缘电阻时，一定要将被测部分与整流元件分开或短路，其绝缘电阻值不低于1兆欧。六、发电机静子或励磁回路，绝缘电阻不合格时应报告值长，并通知检修进行处理，未经领导批准，机组不准起动。七、发电机起动前，检查发电机出口电压互感器高、低压保险应上好，将小车摇至工作位置，合上所有的直流开关，发电机冷却系统应正常。新装或检修后的发电机小车开关推入工作位置之前应做好下列试验：（一）继电保护传动试验。（二）励磁开关与主开关及机、电联锁试验。第二节发电机起动、升压与并列一、发电机一经转动，不准任何人在转子、静子回路上工作（特殊规定者除外）。二、发电机转速升到IOoO转/分时，进行下列检查：（一）发电机端盖等无漏风处。（二）听发电机励磁机声音应正常，没有磨擦异响。（三）检查发电机接地碳刷、测量碳刷清洁无跳动、连接线无断线现象。（四）冷风室应严密，内部无漏水。（五）检查完毕后定速前，先检查发电机主开关（52G）在试验位置、然后将发电机隔离开关（52S）摇至工作位置、将发电机主开关（52G）推入工作位置。三、发电机新安装或大修后，以及同期回路有变动时，第一次并列应预先进行同期定相（配合试验人员做），定相正确后做假并列试验,才能进行并列。四、升发电机三相电压时，应注意三相静子电流均等于零，电压升到额定时应核对转子空载参数（发电机励磁电流不大于L39A）并做好记录，否则应查明原因，再进行下一步的操作。五、发电机自动同期并列步骤如下：（一）汽机转速至3000r（永磁机电压235V、400HZ）（二）检查通道选择开关置通道A（或通道B）（三）方式选择开关置“恒电压”（四）将励磁屏“通道投入/退出”转换开关置“投入”（五）手动/自动置“自动”（六）发电机电压自动升至5.7KV左右，手动增磁使发电机电压与系统一致（七）将手动同期装置“投入/退出”转换开关置“投入”（八）投入发电机同期对象1开关（九）检查调整发电机电压、周波与系统一致（十）退出发电机同期对象1开关（十一）将手动同期装置“投入/退出”转换开关置“退出”（十二）合入SKl启动自动准同期装置（符合条件发电机自动并列）（十三）恢复发电机主开关SKl“中控”位置同期表指针有下列情况之一严禁同期操作：（1）指针转动过快（2）指针转动忽快忽慢（3）指针转动停在零位（4）指针跳动（5）指针反转（6）指针转动的第一圈如果出现同期装置不能并列，绝对不允许将发电机主开关SKl打到“手跳”位置进行退出同期装置的操作。一定要先“取消同期”等到同期装置自动退出时再复位。可查看同期装置启动标识（电池小图标有填充色为启动，无填充色为退出）。确定同期装置退出后再给定“同期投入”信号，进行下一次同期并列操作。第三节正常运行的监督与维护一、温度的监督（一）发电机各温度和温升不得超过下表:静子转子入口风温出口风温允许温升。C809025极限温度。C1201304065值班人员随时监督温度的变化，并按规定进行记录。（二）发电机铁芯和线圈报警温度的规定：发机铁芯和线圈报警温度为II（TC。入口风温在40-50。C范围内每增加1。（2,静子电流的允许值较额定值降低L5%。超过50。C时每增加1降低额定值的3%,但最高不得超过55cC0入口风温低于40。C时，每降低1。C静子电流允许升高额定值的0.5%,此时转子电流也允许有相应的增加，但低于3（TC时，静子电流不再增加。（三）周波的变动范围，不得超过额定值50±0.5周/秒，当周波有偏差时，应立即调整发电机的有功负荷，或根据调度要求调整周波。二、力率的监督为保持发电机的静态稳定，规定发电机无功负荷大于零。一般情况下发电机力率不超过迟相0.95运行。如果有自动励磁调节器，必要时可在力率为1的情况下运行，并允许短时间力率在进相0.95T的范围内运行，此时应报告值长及工序领导。第四节发电机的解列与停机一、发电机解列操作步躲：（一）得到通知（二）核对模拟图（三）联系变电站，联系区调（四）降低发电机有功负荷至最低（五）降低发电机无功负荷（六）停止发电机消弧线圈测控仪（七）拉开发电机消弧线圈刀闸（八）检查发电机消弧线圈刀闸已拉开（九）将励磁屏“方式选择”转换开关置“恒电压”（十）将“自动/手动”开关置“手动”（十一）降发动机有功负荷至零（十二）降发电机无功负荷至零（十三）拿下线路“低周低压解列”保护压板（十四）拉开发电机主开关52G（十五）检查发电机主开关52G已拉开（十六）将通道“投入/退出“开关置“退出”位置（十七）拿下励磁屏“失磁联跳”压板（十八）断开励磁电源开关IKKA,IKKB（十九）断开励磁屏交流电源开关二、回检正常在运行当中，二极管有可能发生故障，所以每个二极管串联了一个快速熔断器，假如一个二极管击穿而短路，引起较正常值大的电流时,将使相应熔断器熔断，这样就可以把故障二极管从电路中断开。二极管故障检测器将发生声光报警信号，电机仍然可能继续运行，但应尽量及时停机将已损坏的二极管和熔断器换下，更换时应注意更换的二极管极性，型号应与原来的一致。第五节异常现象和事故处理一.发电机有下列情况之一时，必须紧急停机：（一）发电机主开关外发生短路故障，静子电流指示最大，电压剧烈下降，保护装置拒绝动作。（二）发电机保护动作，同时表计指示异常，且开关未掉闸时。（三）发电机、励磁机着火。（四）发电机内部着火。（五）发电机出现强烈的振动。（六）需要停机的人身事故。二、发电机紧急停机操作步骤如下：（一）拉开发电机主开关SK1。（二）将励磁通道投退置“退出”（三）拿下励磁屏“失磁联跳”压板（四）断开励磁电源开关IKKA,IKKB（五）恢复有关开关及信号。三、异常现象及事故处理（一）发电机各部分温度异常1.现象：（1）静子线圈及铁芯温度超过定额；（2）进出口风温异常；（3）机体局部发热。2.处理：检查空气冷却器等运行是否正常，如有缺陷，设法消除，必要时减负荷，直至温度正常为止。(二)发电机非同期并列1 .现象：(1)产生强烈的冲击电流。(2)发电机发生强烈的振动及冲击声。(3)表计剧烈摆动，系统电压下降。2 .处理：(1)立即解列发电机。(2)汇报值长。(3)待检查发电机线圈和做电气试验，确认无故障后再并列。(三)发电机发生强烈振荡或失去同期1.现象：(1)静子电流表指示发生有节奏的来回剧烈摆动，通常超过正常值。(2)发电机静子电压表发生剧烈摆动，通常为降低。(3)有功功率表指示在满刻度内摆动。(4)转子电流表的指示在正常值附近摆动。(5)发电机发出鸣音，其节奏与表计摆动合拍。3 .处理：(1)在励磁“自动”未投入情况下，应增加励磁电流，增大同步力矩，创造恢复同期的有利条件。(2)在励磁“自动”投入情况下，应降低发电机的有功出力。(3)在采取上述措施后。若仍不能恢复同期，应汇报值长，将机组与系统解列。(四)励磁回路两点接地或转子层间短路1.现象：(1)励磁电流剧烈增加，励磁电压稍低。(2)无功电力表指示显著降低。(3)若无功电力表指示零以下时，静子电流增加。(4)机组可能发生较大振动。2.处理：(1)当励磁系统发生两点接地时，发电机应转子两点接地保护动作跳闸，否则必须立即停机。(2)当转子线圈由于层间短路，而引起不允许的震动，或转子电流剧烈增加时必须立即减少负荷，使转子电流降到允许值内，否则解列停机。(3)停机后检查发电机转子及励磁系统。(五)发电机失磁：1.现象：(1)无功负荷指示反向，有功负荷指示降低。(2)定子电流升高并摆动，定子电压降低并摆动。(3)若发电机转子回路开路，转子电流指示到零，转子电压指示升高。若转子绕组短路，则转子电压降低，转子电流上升。(4)如励磁调节装置故障，励磁输出电压可能至零。(5)发电机主开关跳闸。2.处理：(1)若失磁连跳拒动，发电机不允许在失磁状态下运行，应立即将发电机解列。(2)如果失磁保护动作跳闸，应迅速查明原因，尽快恢复。(六)发电机着火1.现象：(1)从窥视孔内，冷却室内发现有烟火(2)嗅到有绝缘焦臭味(3)发电机各表计可能无变化(4)发电机也可能差动保护动作掉闸2.处理：(1)值班人员发现后，立即紧急停机。(2)保护动作掉闸后或手动紧急停机后，值班人员应注意故障开关是否均已跳开，厂用电是否正常。(3)开关掉闸后，52G拉至试验位置，并通知汽机维持发电机200-300转/分。(4)检查发电机仍有烟火，立即用灭火装置灭火。(七)发电机主开关自动掉闸1 .现象：(1)警铃响,DCS发出报警，发电机保护屏应有信号发出。(2)发电机主开关和励磁开关跳闸，发电机各表计指示值到零.2 .处理：(1)检查解列后发电机主开关、励磁开关是否跳闸，发电机定子电压是否有不正常升高，如果励磁开关未跳闸，应立即拉开励磁开关。(2)发电机由于内部动作(纵差保护、接地保护)装置动作掉闸时：(3)汽机紧急停机，迅速检查发电机本体及保护范围内设备有无异常。(4)拉开发电机系统隔离开关52S、互感器3YH、4YH,将小车开关拉出间隔，测发电机绝缘电阻。(5)通知专业人员进行检查。经检查和试验判明为内部故障，待故障消除后方可投入运行，若检查和试验未发现问题，发电机可由零升压，在升压过程中如发现不正常现象，应立即停机。四、过流保护和内部保护同时动作时，按内部保护动作处理。五、发电机后备保护一复合电压闭锁过流保护动作，则按后备保护动作处理。六、在中性点经消弧线圈接地运行的发电机，发电机本身接地信号动作时，保护未掉闸，可判定为内部接地，此时查明非保护装置误动作，则应降低发电机负荷，解列发电机，观察系统接地情况，如系统已无接地，则对发电机进行绝缘测定，查明故障点，汇报有关领导，如解列发电机后，系统仍有接地，则证明接地点在发电机以外，应按系统接地故障处理。七、发电机在系统一点接地情况下运行，最长允许时间为两小时。第六节DVR-200OB微机励磁控制柜一、DVR-200OB励磁调节器正常工作在主、备用方式。备用通道自动跟踪工作通道，并能进行无扰切换。二、手动运行方式时，自动通道实时跟踪发电机电压；自动运行时，手动通道延时30秒跟踪输出电流。三、DVR-2000B励磁调节器可实现四种运行方式：恒端电压调节、恒励磁电流、恒功率因数调节、恒无功功率调节。四、电源变压器将给DVR调节器供电的中频交流电隔离、降压、整流后与厂用直流电经过逆止二极管并联给DVR-2000B励磁调节器供电。五、AVR-200OB保护程序所有保护的投退均可在菜单上进行设定,保护只有在设定为投入状态时才起作用.运行人员不得进行任何有关保护的投退和数据改写的操作。（一）PT断线程序将测量到的仪表PT值和量测PT的值进行比较,如果其差值大于较大值的1/8,则发PT断线信号；如果量测PT断线，除发信号外,励磁运行方式由自动切换到手动.（二）失脉冲检测触发脉冲重新被CPU回读，并进行综合判断,确定失脉冲相，并显示在液晶屏上.失脉冲发生时，发报警信号.（三）欠励限制和保护当发电机无功功率进入低励限制区时,DVR将封闭减磁按钮，并发报警信号，同时进行增磁，直到退出低励状态.如果DVR在某种工况下进入低励限制区，而没有被控制住，无功功率继续减少，当无功功率低于保护线时,DVR发出欠励报警信号切到手动方式运行.（四）过励限制过励限制是为了防止发电机转子励磁绕组长期过负荷而采取限制励磁措施.从转子励磁绕组发热考虑，当强励时，允许强励时间t是随发电机励磁电流Ifd的平方成反比关系.（五）VHZ限制和保护V/HZ是为了防止发电机及其出口变压器出现磁饱和，限制和保护原则：1 .当V/HZ大于设定值时，闭锁增磁，发过V/HZ信号限制增磁.2 .当V/HZ大于（设定值+0.05）,面板V/HZ故障指示灯亮,V/HZ继电器动作,DVR转为手动运行方式运行.3 .当频率大于45HZ小于47.5HZ,自动励磁时，等比例减小自动运行电压给定值.4 .当频率低于45HZ时，通道退出运行并跳开关.（六）系统自检保护系统自检功能含存储器校验、电源检测、可控硅故障，通讯故障等，当有故障发生时，发通道故障信号同时本通道退出运行。对于主备用系统，备用通道故障。六、停机操作（一）将有功功率和无功功率减到零，尤其是手动运行方式，发电机解列以前，一定要将无功功率减到零，否则，解列后发电机电压会上升，容易造成发电机过压。（二）系统解列，跳主开关。（三）将通道切换开关置“退出”和“手动/自动”置“手动”位置，再切除IKKA、IKKB,将调节器退出。七、日常维护本装置硬件简单可靠，一般不需要特别维护。在停机状况下，仅需注意以下几点：（一）查看各部件及接线端子是否松动。（二）清扫柜内灰尘及异物，以消除由此而引起的短路、绝缘降低、散热不良等事故隐患。（三）给调节器上电检查各开关及指示灯是否完好。（四）改善运行环境，提高设备正常使用寿命。（五）逐步学习本装置基本工作原理，各项功能部件的整定方法及原则，以便运行状态发生变化时，能及时作适当调整。八、发电机具体升压操作（一）汽轮机3000转/分后，应先检查DVR“旋转二极管故障”信号有无声光报警。（二）检查无误后，进行升压操作：1 .将2QK“就地/主控”转换开关切换到“就地位置”2 .将IQK“通道切换开关”放“切除”3 .将3QK“手动/自动”励磁运行方式切换开关放“手动”4 .合上励磁交流电源控制开关IQS.2QS5 .合上励磁输入开关IKKA.2KKB6 .将IQK“通道切换开关”切到A或B运行；在手动运行正常时可将3QK“手动/自动”切到“自动”九、励磁系统故障时操作步骤：当通道A或通道B故障或异常，发出报警信号时，运行人员应立即采取相应措施。（一）如果发生了切手动（过励限制，欠励限制,V/HZ限制动作）首先，操作增磁/减磁开关，调整发电机到正常运行状态，其次将操作控制开关与实际运行状态进行对应；如果发生了通道自行切手动，应操作手动/自动开关与当前的位置一致；如果发生了通道切换，则操作通道选择开关与当前运行的通道位置一致。（二）励磁调节柜发出的报警信号时不要复位，先检查并记录面板显示的故障指示，观察显示屏上具体的故障显示并记录下来。进入故障通道菜单中“故障记忆”子菜单，认真记录故障追忆里面所有本次发生故障显示的所有内容。（上下键可以切换屏幕和故障记录）（三）记录故障通道菜单中的“事件记录”子菜单，记录所有开关量的变位，同时记录显示出的该开关量是是由（O-I）分到合、还是（1-0）合到分。（按上下键滚动显示）（四）复归故障报警信号，根据故障现象并做出相应处理。（和厂家取得联系）（五）故障处理完毕如果需要切回原通道运行一定要在跟踪正确后再切换。（六）切换操作（自动与手动相互切换），均需要等30-60秒钟进行方式跟踪；A通道与B通道之间的切换，必须检查：1 .电压给定值UGR2 .励磁电流给定值IFR3 .触发角ARF如果以上三个量不一致，要继续等到跟踪正确，3060秒钟后再进行通道切换。4 .故障停机时，运行人员不要停掉DVR调节器的工作电源（直流电源），要汇报有关领导，并将故障数据和事件记录下来再做处理。
