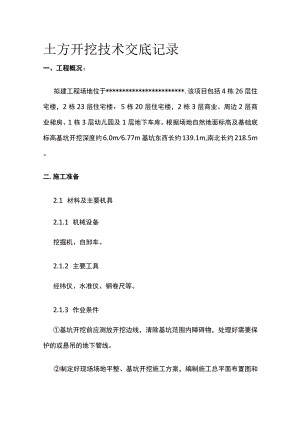

土方开挖技术交底记录一、工程概况：拟建工程场地位于*,该项目包括4栋26层住宅楼，2栋23层住宅楼，5栋20层住宅楼，2栋3层商业、周边2层商业裙房、1栋3层幼儿园及1层地下车库。根据场地自然地面标高及基础底标高基坑开挖深度约6.0m6.77m基坑东西长约139.1m,南北长约218.5m。二.施工准备2.1 材料及主要机具2.1.1 机械设备挖掘机、自卸车。2.1.2 主要工具经纬仪、水准仪、钢卷尺等。2.1.3 作业条件基坑开挖前应测放开挖边线，清除基坑范围内障碍物，处理好需要保护的或悬吊的地下管线。制定好现场场地平整、基坑开挖施工方案，编制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、基底标高、边坡坡度、排水沟、集水井位置。做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续。设计基础底面低于地下水位，要提前采取降水措施，把地下水位降到开挖底面0.5m以下。完成必须的临时设施，包括生产设施及生活设施及机械进出及土方运输道路，夜间施工时，要准备碘铝灯等照明设施。现场水电应满足施工要求，具备施工空间。现场具备满足施工要去的测量观测点。在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应备人力进行。三、操作工艺3.1 工艺流程：测量放线一确定开挖顺序一分段均匀下挖一修边和清底3.1.1 测量放线施工场地的定位控制线和水准点及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。3.1.2s确定开挖顺序根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均下挖。土方总体开挖顺序为3#楼9号楼由西往东方向开挖，1#楼-2号楼西往东方向开挖，8#-5#由东往西方向开挖，6#楼-7#楼由东往西方向开挖，10#楼由西往东方向开挖。地下室范围内的土方分层同步开挖，且分层厚度不超过2mo土方部分外运，部分堆放在临时弃土场。采用载重8t自卸汽车卸于B区2#地块东侧临时土场区。大面积土方分三层开挖，每层开挖深度约2.0m,基础底部预留一层300mm厚±,用人工清底找平。大面积土方开挖至基底后采用小型挖掘机开挖承台，人工配合倾吐。土方开挖完毕，及时进行垫层施工。3.1.3 分段均匀下挖挖至基底时预留300mm-500mm,人工紧随进行清槽，对于深基坑（如电梯基坑和集水井坑）土方开挖应先于平面开挖采用端头挖土法,即挖掘机从1个流水段的端头开始，以倒退行驶的方法进行开挖，自卸汽车配置在挖掘机两侧装运土。桩间±±方工程要保证在土方施工过程中地基土层不受扰动与破坏。土方工程过程中严禁挖掘机碰CFG桩桩体。3.1.4 修边和清底抄水平线并钉上木楔，用人工将30050Omm土方清运挖走，同时由轴线引桩位通线，检查槽边尺寸，确定槽宽标准，以此修整槽边。四.质量标准4.1 保证项目：基底的土质必须符合设计要求，严禁扰动。4.2 允许偏差项目土方开挖工程质量检验标准（mm）五.安全.环保措施5.1 施工人员进入现场应戴安全帽、高空作业应挂安全带，操作人员应精神集中,遵循有关安全规程。5.2 各种设备应处于完好状态，机械设备的运转部位应有安全防护装置5.3 注浆管路应畅通，防止塞管、堵泵，造成爆管。5.4 电气设备可靠接地、接零，并由持证人员安全操作。5.5 施工现场做好防火工作。5.6 各施工人员均有责任和义务做好地下管线的探明及保护工作，对于施工过程中遇到的管线（道）及其他不B月障碍物,须立即向现场管理人员汇报,严禁私自拆除或切割。六、成品保护6.1 对定位标准桩、轴线引桩等，挖运土时不得碰撞。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。6.2 土方开挖时，应防止邻近建筑物、道路等发生下沉和变形。七.其他注意的问题7.1 基坑预警7.1.1 当基坑变形达到基坑监测报警值（水平位移30mm,竖向位移20mm）时，应进行基坑变形报警，并及时通知监理、建设、设计等有关部门，研完分析原因，调整或变更施工方案。7.1.2 基坑水平位移过大时，应立即停止土方开挖，对变形过大部位按每天3次加密变形监测，同时在基坑上部和坑底设置安全围栏和安全警示牌，防止人员和机械误入危险区域。7.1.3 指派专人24h值班，检查基坑边坡的变形情况，并作好记录。7.2 重大危险源的应急处理7.2.1 基坑土方开挖注意问题基底未保护：基槽开挖后应尽量减少对地基的扰动。施工顺序不合理：应严格按施工方案的施工顺序进行土方开挖施工，应注意宜从低处开挖,分层分段依次进行,形成一定的坡度,以利排水。雨季施工时，基槽应预留300mm土层，在打混凝土垫层前再挖至设计标高。7.2.2 基坑水平位移过大和局部失稳时的应急措施基坑水平位移超过设计要求报警值时，可采取在边坡后挖出部分坡顶土体卸载、或灌浆加固土体、或回填反压边坡、或设置内支撑等措施；然后应查明原因，采取针对性的措施处理，如增加锚杆、增设坑外降水井减压等。若发生局部失稳时，应迅速组织力量，采取不透水填料（甚至包括混凝土）填实基坑失稳缺口，稳住基坑边坡。现场应配各一定数量抢险器材和人员。如编织袋、钢支撑、水泵、电焊机、压力注浆机或喷射机；水泥、砂、石料，脚手架钢管及扣件，钢管、钢筋、速凝剂等。7.2.3 市政管网的应急措施基坑设计前应了解周边各种市政管网的埋设分部情况，开挖支护前应查清管网的位置，避免在施工过程中对其破坏。当出现危险太大时，立即拨打水、电、气等救援电话等待救援。7.2.4 极端天气条件下的应急措施当出现大风、雷雹、强降雨等极端天气时，应停止施工作业，人员撤到安全地带，并做好自身安全防范措施。在强降雨时，迅速关闭施工总电源、水源，遮盖防雨设施。专人巡查坑口防止人员不慎掉入基坑。7.2.5 事故报告及现场救援当施工现场发生基坑塌方、人员伤亡、机械事故时，不论任何层面的工作人员，一旦事故发生，立即启动救援组织机构，在现场没有比自己更高的管理人员在场时，逐级上报事故，启动救援预案，组织现场自救,并配合专业救援队进行救援。自己就是总指挥,就有权指挥其他人进行应急工作。应先组织人员撤离,拉设警戒线，拨打救援电话：急救120、火警119、煤气96777、电力95598、自来水88612362等，八、质量记录本工艺标准应具备以下质量记录8.1 土方开挖质量验收表8.2 边坡开挖质量验收表8.3 地基验槽记录
