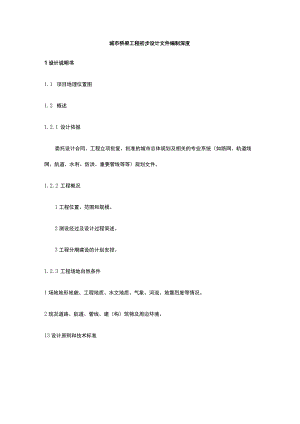

城市桥梁工程初步设计文件编制深度1设计说明书1.1 项目地理位置图1.2 概述1.2.1 设计依据委托设计合同、工程立项批复、批准的城市总体规划及相关的专业系统（如路网、轨道线网、航道、水利、防洪、重要管线等等）规划文件。1.2.2 工程概况1工程位置、范围和规模。2测设经过及设计过程简述。3工程分期建设的计划安排。1.2.3 工程场地自然条件1场地地形地貌、工程地质、水文地质、气象、河流、地震烈度等情况。2现况道路、航道、管线、建（构）筑物及周边环境。13设计原则和技术标准13.2 采用或参考的设计技术标准。13.3 主要设计技术指标包括道路等级、设计荷载、设计洪水频率及水位、抗震设防标准、桥梁净空、桥梁横断面、设计通航标准、设计行车速度、道路线形标准等，必要时应说明选用标准的根据和理由。1.4桥梁工程设计IAl桥梁总体设计1桥位设计。2桥梁长度的确定及孔径布置。3设计特征水位、河床冲刷等的调查与确定。4桥梁横断面布置。5桥梁纵断面及接线工程设计。1.4.2主桥工程1桥型方案比较及推荐方案。2上部结构设计。3下部结构设计。1.4.3引桥工程1桥型方案比较及推荐方案。2上部结构设计。3下部结构设计。4基础设计。1.1.4 调治构筑物设置。1.1.5 环境和景观设计。1.5 引道工程1.5.1 引道工程的设计范围。1.5.2 引道工程的平、纵、横设计。1.5.3 路面结构设计。1.5.4 挡土墙设计。155地基处理。1.6 附属工程1.6.1 安全设施设计（防撞护栏、防眩设施、防护网、桥墩防撞及导航设施等）。1.1.1 、排工程设计。1.1.4 附属人行梯道系统设计。1.1.5 配套的服务及管理设施设计。1.7 桥梁工程施工方案（常规、一般桥梁可在说明中简述）1.7.1 说明实施方案、施工组织设计、施工方法和要求。1.7.2 论述施工方法的经济合理性和技术可行性。1.8 新技术的采用及拟立项的科研项目。1.9 问题与建议2工程概算见本任务书概、预算文件编制深度的相关内容。3主要工程数量、材料及设备表4附件重要的设计依据文件及有关协议和记要。5设计图纸示出地形、桥梁位置、墩台、引道、护坡、护岸、调治构筑物及防护工程，桥位控制点坐标、水流方向等。5.2桥位工程地质平面图、纵断面图示出钻孔位置，深度及各层土分界线（适用于地质特殊复杂的大桥）。一般桥梁可将地质柱状图绘于桥型布置图之立面图上。53桥型布置图53.1绘出推荐方案的立面（或纵断面）、平面、横断面。1.1.2 示出工程范围道路或河床断面、地质分界线、特征水位、冲刷深度、道路净高或通航净空、墩台基础、基础埋置深度、桩号、控制点坐标、主要调治构筑物和防护工程、桥面纵坡等。1.1.3 当为弯桥或斜桥时，应示出桥轴线半径，水流方向及斜交角度。5.4主要结构构造图（大桥及复杂中桥应绘制本图）。5.5 桥梁结构匕戢方案图大桥及复杂中桥应绘制本图，示出比较范围，内容与桥型布置图相同。5.6 设计委托或合同要求的效果图。
