文体建设配套项目--文体孵化园工程（环境边坡及基坑支护工程施工图设计说明）.docx

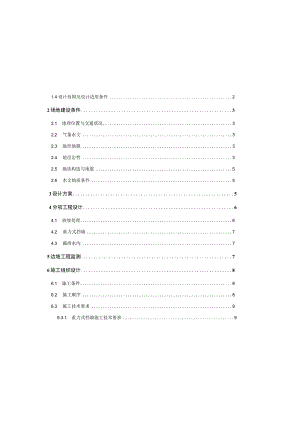

1.4设计范围及设计适用条件22场地建设条件32.1 地理位置与交通状况32.2 气象水文32.3 地形地貌32.4 地层岩性32.5 地质构造与地震52.6 水文地质条件53设计方案54分项工程设计64.1 放坡处理64.2 重力式挡墙74.3 截排水沟75边坡工程监测76施工组织设计86.1 施工条件86.2 施工顺序86.3 施工技术要求96.3.1 重力式挡墙施工技术要求9文体配套建设项目一文体孵化园环境边坡及基坑支护工程施工图设计目录1前言11.l工程概况及任务由来11.2 设计依据及执行的技术标准11.3 设计指标及设计参数21.3.1 设计指标27施工质量及验收要求98方案设计可行性评估报告专项回复99工程风险分析及建议保障措施1010其他H10、附图（详见图纸目录）1前言1.1 工程概况及任务由来拟建正阳新城文体建设配套项目一一文体孵化园工程位于重庆市黔江区正阳新城，北临正舟路，西侧为人民公园南路与谊隆广场，东侧毗邻黔江区行政中心，南临黔江区委党校与黔江区公安局，交通便利，地理位置优越，与行政中心直线距离不到200米。据建筑设计总图，拟建场区设计IF地下车库、设计车库地板标高总体为537.3Onv设计地面标高为542.65-543.00。按设计基坑边坡最大高度为6.00m,为岩质、土质、岩土混合边坡，边坡安全等级为二级，边坡安全系数为L20（临时基坑边坡）。据建筑设计总图、周边环境关系，场区四周形成环境边坡编号如下：A1-A10段（场区西侧）、Bl-B3（场区北东侧）、C1-C2（场区南东侧）、D1-D3（场区南侧）、El-E7（场区南西侧），为岩质、岩土混合及土质边坡。切坡最大高度约为7.79m（A6-A7段、16剖面、岩质边坡）。边坡安全等级为二级，边坡安全系数1.30（一般工况）、1.10（地震工况）。其中A9-A10段、E1-E2段设计挡墙支挡处理，其余段设计拟采用放坡处理。2022年10月受重庆市枳丹石城市建设开发有限公司（建设方）委托，我公司承担了正阳新城文体建设配套项目一一文体孵化园工程地质直接详勘任务。特别说明：按设计总图文体孵化园建设项目用地红线外与正阳新城文体建设配套项目用地红线间均为绿化用地，设计均采用坡地绿化。本次委托范围为文体孵化园项目，结合项目建设建设时序、及治理方案的经济、技术合理性。环境边坡支护设计时按正阳新城文体建设配套项目统一建设考虑。1.2 设计依据及执行的技术标准设计主要依据：1）正阳新城文体配套建设项目一文体孵化园建筑总平面图。2）设计委托要求。3）正阳新城文体配套建设项目一文体孵化园工程地质勘察报告（直接详勘）（华弘国际工程设计有限公司2023年3月）。执行的主要技术标准：（1）通用规范1）工程勘察通用规范（GB55017-2021）;2）建筑与市政工程抗震通用规范（GB55002-2021）；3）建筑与市政地基基础通用规范（GB55003-2021）；4）工程测量通用规范GB55011-2021。（2）项目规范1）建筑边坡工程技术规范（GB50330-2013）；2）建筑基坑支护技术规程（JGJl20-2012备案号JMI2-2012）；2）建筑抗震设计规范GB50011-2010（2016年版）；3）建筑地基基础设计规范GB50007-2011；4）建筑工程抗震设防分类标准GB50223-2008：5）建筑结构荷载规范（GB50009-2012）；6）混凝土结构设计规范（GB50010-2010,2015年版）；7）建筑边坡工程施工质量验收规范（GBT51351-2019）；8）建筑基坑工程监测技术规范（GBJ50497-2009）；9）建筑变形测量规范（JGJ8-2016）；10）建筑桩基技术规范JGJ94-2008：11）建筑地基处理技术规范JGJ79-2012。1.3设计指标及设计参数131设计指标边坡支护工程设计安全系数：环境边坡按照永久边坡进行支护，本工程为切方岩质、岩土混合质边坡，最大切坡高约7.79m；按其破坏后果严重性，工程等级划为二级，对应安全系数取1.30。基坑边坡最大高度约5.70m,为岩质、土质、岩土混合边坡，边坡安全等级为二级，边坡安全系数为L20（临时基坑边坡）。边坡重要性系数丫0：边坡安全等级为二级取1.0。作用基本组合综合分项目系数为1.25,结构重要性系数取1.0。结构设计安全使用年限及设计基准期：环境边坡按照永久边坡进行设计，使用年限及设计基准期取50年。基坑边坡设计使用年限为2年；根据重庆市各区县（自治县、市）抗震设防烈度、设计基本地震加速度和设计地震分组表之规定，重庆市黔江区抗震设防烈度7度。（4）荷教取值：临时停车场超载取15kNn,健身区人群超载取5kNmL当坡顶周边环境发生改变，产生新的附加荷载时，应另行加固。1.3.2设计参数根据华弘国际工程设计有限公司2023年3月完成的正阳新城文体配套建设项目一文体孵化园工程地质勘察报告（直接详勘）中设计参数取值。设计参数取值见下表:表1.3.2岩土设计参数建议值表械名称承也力播征值（kPa）Oca*)抗剪IL度标宸值标准值抗拉标准值（KPa）«*Mbl-2(be)(MPa)负摩阻系ft泊松比基底»擦系数水平抗力JMk的比比系数Ofa/«）体平C敷ia9岩水抗暴C(MPa)C)Qf)天饱和天命和天嬉«和天然命*O土/20Ig21.0»5*纳25/Z/0.25*/IO泛次上厘卜.11517.ffiIKOO3L5530.52157.57/t（!协1/席刚块岩IOWo2x592772075/31.83/3&61:a30®L420»/Q25*Ol际/ID注：1.带*者为经验值，压实填土承载力应据荷载试验确定。2、根据建筑桩基技术规范JGJ94-2008表5,3.5-1及表5.3.5-2»（泥浆护壁钻孔桩）桩的极限侧阻力标准值qcik：次生红黏土土取20KPa。桩基础采用其它施工方式或桩氏时，建议设计人员自己查表取值:3 .极限黏结强度标徙值：次生红黏土取40Kpa;中风化灰岩取800pa.仅供初步设计时使用，施工时应实测检验。4 .层面及裂隙I为硬性结构面，结合一般，建议C取90kPa,取27度：灰岩中裂隙II为硬性结构面，结合差，C取50kPa,取18度；5 .土体水平抗力系数的比例系数乘以0.4后采用。6、报告图件中标示的放坡线按建议标示，仅供设计参考，具体放坡位置及坡率由设计确定。7、临时坡率：土质边坡：H<5m,素填土：1：1.50,次生红黏土：1:1.35；5m<HW10m,素填土：1：1.75,次生红黏土：1:1.50；岩质边坡：HV8m,中等风化基岩：1:0.35。永久坡率：土质边坡：H<5m,压实填土：1：1.75,次生红黏土：1:1.50,5m<H10m,压实填土：1：2.00,次生红黏土：1:1.75；岩质边坡：H<8m,中等风化基岩：1:0.50。使用上述坡率的条件：土质边坡的破坏模式为圆弧滑移的，稳定性受外顿裂隙而控制的岩质边坡，坡率不应陡于外倾裂隙面的倾角。1.4设计范围及设计适用条件（1）本次工程设计范围为环境边坡：Al-AlO段（场区西侧）、Bl-B3（场区北东侧）、C1-C2（场区南东侧）、D1-D3（场区南侧）、E1-E7（场区南西侧）及基坑边坡，总长约823m。（2）本工程设计，是针对现状建筑设计方案，若建筑方案发生变化，应动态调整相关设计。（3）由于场区地层结构较为复杂、土建施工开挖、部分地形发生改变，故支护工程的实地放样及顶部高程的确定，尚应结合现场实际情况确定。（4）本施工图遵循信息法施工、动态设计原则。施工时应对岩土情况、裂隙及稳定性进行现场复核，并根据现场实际情况调整各段边坡的处理措施。（5）本次设计边坡坡脚排水沟，可由景观设计专业纳入小区景观设计内容，以便小区环境的协调，及形成系统排水体系。2场地建设条件本节内容部分摘自正阳新城文体建设配套项目一文体孵化园工程地质勘察报告（直接详勘）（华弘国际工程设计有限公司，2023.03）,未尽事宜详见此报告相关部分。2.1 地理位置与交通状况工程位于重庆市黔江区正阳新城，西临正舟路，南西侧为谊隆广场及拟建人民公园南路，北东侧畔邻黔江区行政中心，南东侧临近黔江区委党校与黔江区公安局，场区与行政中心直线距离不到200米，地理位置优越，交通便捷。2.2 气象水文气温:全区多年年均气温15.4,极端最高气温38.6,极端最低气温5.8Co月平均气温7月最高，为25.99；1月最低，为4.3。大于的活动积温为3201-5471,大于I（TC的活动积温为2134-5471。无霜期223-309天，平均273.5天。降雨量：多年平均降雨量为1200.lT389mm,月季分布不均，夏季（6-8月）515.2mm,集中了全年的42.9%；冬季（12-2月）67.0mm,仅占5.6%；春季（3-5月）328.0mm：秋季（9T1月）289.9mm。各月之中，6月最多，为205.8mm,占全年降雨量的17.1%；1月最少，为18.8mm,仅占L6%。日照时数：多年平均日照时数1166. 6小时，其中夏季最多，为501.9小时，占全年的43.0%；冬季最少，为135.2小时，仅占11.6%；秋季270.0小时；春季259.1小时。月际变化大，2月39.3小时最少，8月209.1小时最多。2至8月缓慢增加，8月之后则急剧减少。勘察区内无地表水体，主要受大气降水补给，水文地质条件简单。2.3 地形地貌拟建场区属剥蚀、侵蚀、溶蚀低山丘陵地貌区，场区原始地貌由峰丛及洼地组成。场区经人类建设工程活动，微地貌略有改变。拟建场区主要位于峰丛间洼地，洼地沿北西向南东向及北东向南西向呈近“十”字形展开，洼地展开宽度不一、中部宽度约80（北西南东向）T15m（北东向南西向）、向两头收窄，局部宽度仅十余米。北西侧洼地地面高程为551.36m、南东侧洼地542.95,地形由北西向南东逐渐降低：洼地中部高程约为541.04-548.71m,向北东侧地形逐渐降低、地面高程为525.48m（靠行政中心），地形切割较深。洼地四周被大小不一的山峰环绕，峰顶高程为546.88m（西侧）-578.77m（北侧、桐子坪）。洼地向四周呈斜坡，地形坡度一般35-50°、局部达60-70°。局部场区经人类建设工程活动改造。场区南西侧与谊隆时代广场间为拟建人民公园南路，路地面高程为540.20-546.OOmo2.4 地层岩性场区上覆土层主要为人工建筑活动堆积的第四系人工填土层(QJ)、第四系残坡积(QjT)的次生红黏土层，下伏基岩为三叠系下统嘉陵江组(TJ)的灰岩。据钻探揭露，其岩土性状自上而下分述如下：2.4.1 土层(1)第四系全新统素填土层(QZI)：素填土灰色、褐黄色等杂色，稍湿，松散-稍密，成分主要由碎块石夹黏性土组成，局部表层为混凝土层。无胶结，钻探时易垮孔。其中碎块石成份主要为中等风化灰岩、角砾状及少量砂岩，来源于建设场地及周边工地的平场弃渣。碎块石多呈棱角状，粒径一般在580OnInb个别块径达150Omin,硬质物含量20%50%,均匀性差，分布无规律，级配差。填料为随机无序抛填，局部存在架空，填龄约1-3年，未被污染。重型动力触探试验实测击数513击，平均击数&2击。注：勘察期间场区处于场平施工中，局部场区形成新近镇土，建议压实处理。分于大部分场区表层，层顶标高为537.2Onl(ZY63)-551.20m(ZY2)、厚0.3Om(ZY36)-6.IOm(ZY62)。场区目前仍处于场平中。(2)第四系残坡积层(Q,门)：次生红黏土棕黄色、褐红色，局部夹灰色，一般呈可塑状态、局部表层(厚度一般小于1.5m)呈硬塑状，偶见细小裂隙发育、裂隙宽度小于0.2mm、发育深度小于LoIn0次生红黏土结构呈致密状，类别为I类、无摇震反应，韧性较好，刀切断面光滑、稍有光泽，干强度高，底部含少量灰岩角砾。本层分布于大部分场区内，顶面埋深为0.0Om(ZY8、9、22、39、41、48、49、53、60、61、67、68、69、70、72、73、76)-6.IOm(ZY62)、层顶标高为534.70(ZY62)-547.38(ZY9)、揭露厚度为0.40m(ZY49、53)-9.90(ZY33)°不整合2.4.2 岩石(T,j)灰岩灰、深灰色，主要由碳酸盐矿物构成，隐晶质结构，中厚-厚层状构造。岩质致密坚硬，裂隙面可见方解石细脉充填。岩芯多呈短柱状、柱状，局部饼状及块状。岩芯一般节长5-20cni长者可达25-40cm,岩体较完整，为中风化带。岩体基本质量等级为III级，属较硬岩。该层在整个场区底部揭露，本次钻探揭露顶面埋深为000m(ZYk2、40等)-10.5OnI(ZY33)、层顶标高为526.66(ZY36)-555.80(ZY2)、揭露最大厚度为25.90m(ZY2)o在层中风化灰岩中见岩溶发育，按岩溶发育形态划分为：中风化灰岩中局部见岩溶发育，按其岩溶特征划分为：T溶洞：直接掉钻为岩溶空洞、无充填；在ZY60孔孔揭露，钻探揭露厚度为0.30m(ZY60)o-2为溶隙(洞)：软塑状黏性土及少量碎块石充填；该层在ZY3、4、5、6、7、16、20、24、25、28、36、38、47、54、55、56、58、63孔揭露,钻探揭露厚度为0.60m(ZY4)-5.60m(ZY36)o-3岩溶影响破碎带：灰白、浅紫色为主,细晶结构、中-厚层状构造，主要矿物成分为白云石、方解石，岩体溶蚀裂隙发育，多为泥质充填，岩体破碎，为岩溶发育影响破碎带。2.4.3基岩面起伏情况该层在ZY58孔揭露,钻探揭露厚度为1.70m(ZY58)o拟建场区属剥蚀、侵蚀、溶蚀低山丘陵地貌区，场区原始地貌由峰丛及洼地组成。场区经人类建设工程活动，微地貌略有改变。基岩面为中风化灰岩顶面，根据钻探揭示，在四周坡地（ZY1、2、40等）基岩面裸露、最大埋深为10.5Om（ZY33）、层顶标高为533.75（ZY33）-555.80（ZY35）.基岩面呈折线型地形起伏，基岩顶面坡角约5°-16°,局部达30-50。2.5 地质构造与地震根据区域地质资料，拟建场地位于铜西向斜北段西翼，未发现次级褶皱，区内未发现活动断裂带通过。下伏基岩为三叠系下统嘉陵江组（TIj）的灰岩，岩层呈单斜产出。详见构造纲要图（附图2）:附图2：构造纲要图在场区周边基岩露头中测岩层优势产状为1260/79°。层面平直-舒缓波状，钙质及硅质胶结，层面结合一般，为硬性结构面。基岩露头中见两组裂隙发育，优势产状为：I组：315°/14°,裂隙间距约为24m,延伸长度约为3-2Omm,张开度13nn,裂面平直-舒缓波状，多为钙质及硅质胶结，结合一般，为硬性结构面。11组：2360/78°,裂隙间距约为L58m,延伸长度约为2-25m,张开度2-5mm,裂面平直，无胶结，局部可见少量黏土质或方解石充填，结合差，为硬性结构面。据场区构造裂隙发育特征、参照工程地质勘察规范（DBJ50/T-043-2016）表3.L5判定场区裂隙发育程度为不发育：按表3.L6-2定性判定中风化岩体完整，岩体结构类型为整体块状结构。局部受岩溶影响岩体较破碎、呈薄层状-中厚层状或碎裂结构。2.6 水文地质条件在勘探期间，据调查和钻探揭露，拟建场地内地下水类型主要分布有第四系孔隙水及基岩裂隙水、岩溶管道水。各岩土层的富水性及透水性为：素填土分布有第四系孔隙水，因黏性土含量较高，富水性、透水性均一般，为弱透（含）水层，渗透系数约为5m/d：次生红黏士属极弱透水层，富水性、透水性均极差，为相对隔水层，渗透系数约为0.0007md;中风化灰岩属弱透水层，局部风化裂隙较发育，雨季可能形成岩溶裂隙水，富水性、透水性均较差,渗透系数约为0.5md°本次勘察期间、钻孔揭露深度范围内未发现统一地下水，本次勘察所有钻孔抽干循环水24h后观测无水位恢复，说明无水或水量小，揭露深度范围内，场地地下水贫乏。场区地下水主要受大气降水的入渗及生活用水排放补给，由于场区其汇水面积较小、再加上地形切割较深，故场区地下水的赋存条件较差。雨季大气降水沿坡面或基岩面顺原始地貌沟谷向南东排泄出场区外，故场区地下水量较小，且受季节影响显著。雨季大气降水入渗可能在局部场区回填土（未来填土层）中形成地下水。地下水腐蚀性评价根据国标岩土工程勘察规范（GB50021-2001）（2009版）附录G中G.0.1表规定，拟建场地无地下水，判定本场区环境类别为In类。雨季大气降水入渗可能在局部场区回填土（未来填土层）中形成地下水。相邻工程建设经验，判定场地地下水对建筑材料具微腐蚀性。其腐蚀性防护应按现行国标工业建筑防腐蚀设计规范（GB50046）进行防护。土腐蚀性评价据调查拟建场地内及邻近地段无工业及生活污染源，根据邻近场地经验，场地内土对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性，对地下钢结构按微腐蚀性考虑。其腐蚀性防护应按现行国标工业建筑防腐蚀设计规范（GB50046）进行防护。3设计方案3.1、 环境边坡为岩质、岩土混合及土质边坡。切坡最大高度约为7.79m（A6-A7段、岩质边坡）。边坡安全等级为二级，边坡安全系数1.30（一般工况）、1.10（地震工况）。本支护工程分别对不同边坡段采用不同的治理措施，具体方案如下：（1）场区西侧环境边坡（Al至AIo段），以岩质、岩土混合质边坡为主，局部为土质边坡。其中：A1-A3段为土质切坡、土质切坡高度小于3.0m,边坡破坏模式为土层内部圆弧形滑移。场区具良好的放坡条件，设计采用坡率放坡处理；A3-A9段以岩质切坡为主，最大切坡高度7.79In（6剖面）。边坡稳定性主要受岩体强度控制。具有良好的放坡条件，设计采用坡率法折线型放坡处理；A9-AlO段最大坡高约4.0m,土质边坡，土压力相对较小，采用重力式挡墙进行支挡处理。（2）场区北东侧环境边坡（Bl-B3段）：为岩质切坡为主，最大切坡高度6.92m（12剖面）。边坡稳定性主要受岩体强度控制。具有良好的放坡条件，设计采用坡率法折线型放坡处理。（3）场区南东侧环境边坡（C1-C2段）、场区南侧环境边坡（D1-D3段）：为岩质、岩土混合质及土质边坡。边坡高度小于3.0m。土质边坡破坏模式为土层内部圆弧形滑移：岩质边坡稳定性主要受岩体强度控制。具有良好的放坡条件，设计采用坡率法折线型放坡处理。（4）场区南西侧（E1-E7段），岩质、岩土混合质边坡为主，局部为土质边坡。其中：E1-E2段：最大坡高约4.0m,土质边坡，土压力相对较小，采用重力式挡墙进行支挡处理；E2-E3段为回填土质边坡，最大坡高约3.0m。破坏模式为土层内部圆弧形滑移。具有良好的放坡条件，设计采用坡率放坡处理；E3-E7段为岩质、岩土混合质边坡，最大坡高约6.01m（3剖面），土质边坡破坏模式为土层内部圆弧形滑移；岩质边坡稳定性主要受岩体强度控制。具有良好的放坡条件，设计采用坡率法折线型放坡处理。3.2、 基坑边坡基坑边坡最大高度为5.70m,为岩质、土质、岩土混合边坡，边坡安全等级为二级，边坡安全系数为L20（临时基坑边坡）。具有良好的放坡条件，设计采用坡率法折线型放坡处理。3.3、 截排水,采用M7.5水泥砂浆砌筑MU30片石砌筑，1:3水泥砂浆抹面，抹面最小厚度不小于20mm0排水沟与坡顶之间均需用C15混凝土护面，厚度不小于100inmo截排水沟坡度不宜小于0.5%,坡度大于10%时宜设置台阶状排水沟。排水沟应设置成品雨篦子，样式根据场地景观要求确定。截、排水沟应遵循场地排水系统设计进行设置，经沉淀过滤后引入场地截排水系统。4分项工程设计4.1放坡处理（1）基坑边坡临时放坡率一般取：土质边坡：素填土：1：1.20,粉质粘土：不陡于1:1.35,中风化灰岩取1：0.35。因回填土层厚度较薄，设计时统一按1:1.35设计。设计坡率应根据现场开挖情况作动态调整。环境边坡：中风化灰岩取1：0.40（H<8m）；红粘土质取1：1.75（HV5m）、回填土取1：2.00（H<5m）。同时加强开挖时的动态施工及监测以保证周边建筑及环境安全。（2）开挖应自上而下有序进行，并应保持两侧边坡的稳定，保证弃土、弃渣的堆填不导致边坡附加变形或破坏现象发生。（3）在雨季施工时应做好水的排导和防护工作。（4）坡面采用绿化放坡处理，坡面绿化设计不在本次设计范围内。42重力式挡墙A9-A10段,总长约26.80m,高4.25-4.80m；E1-E2段：总长约30.60m>高4.80mo（1）挡墙石料采用抗强度不小于MU30的灰岩片石，要求石质一致，不易风化，无裂缝，规格应符合有关技术要求：墙身砌筑砂浆采用为M7.5。（2）挡墙基底进入地坪以下1.0m（土体或破碎岩体时），且同时满足墙趾不外露。（3）墙背侧用碎石土分层夯实回填，填料其饱和内摩擦角不低于30°,反滤层采用砂卵石填筑。（4）挡墙每1015m设伸缩缝，缝宽20mm,沥青麻丝或填缝膏嵌缝，填塞深约20cm：（5）墙身设泄水孔，间距2.0mX2.0m,外斜5%,孔眼尺寸100mm,上下左右交错布置，最下排泄水孔口应高出地面（或排水沟顶面）20Omm,泄水孔材料采用PVC管。（6）挡墙断面尺寸因挡墙高度而变化，其断面尺寸按大样图中的断面尺寸选取。（7）需达到设计强度85%后，方可进行背侧回填；回填前，挡墙前地坪应先施工至建筑设计标高。（8）挡墙地基持力层采用人工换土层处理，用砂夹石进行整体换土，换土厚度不得小于1.50m,换土垫层设计承载力特征值为200KPa。4.3翻E水沟截排水：在环境边坡坡顶设置截水沟、环境边坡坡底及基坑底四周设置排水沟。采用M7.5水泥砂浆砌筑MU30片石砌筑，1:3水泥砂浆抹面，抹面最小厚度不小于20mmo排水沟与坡顶之间均需用C15混凝土护面，厚度不小于100mm。截排水沟坡度不宜小于05%,坡度大于10%时宜设置台阶状排水沟。基坑底排水沟为临时排水沟；环境边坡坡底排水沟应设置成品雨篦子，样式根据场地景观要求确定。排水沟可不设伸缩缝。5边坡工程监测（1）边坡工程监测应由业主委托有相应资质的监测单位编制监测方案，经设计、监理和业主等共同认可后方可实施。（2）可根据其安全等级、地质环境、边坡类型、支护结构类型和变形控制要求，按表Il选择监测项目。表11边坡工程监测项目表测试项目测点布置位置边坡工程安全等级一皴二级坡顶水平位移和垂直位移支护结构顶部或预估支护结构变形最大处应测应测地表裂缝墙顶背后LOW（岩皮）、15"（土质）应测应测坡顶建（构）筑物变形边坡坡顶道路变形位移及管涵漏水情况应测应测降南、洪水与时间关系/应测应测支护结构变形主要受力杆件应测选测支护结构应力应力最大处选测选测地卜水、注水与降雨关系出水点应测选测注I在边坡埸滑区内有重要建（构）筑物，破坏后果严重时，应加强对支护结构的应力监测；H为边坡高度.（3）边坡工程监测应符合下列规定：坡顶位移观测，应在每一典型边坡段的支护结构顶部设置不应少于3个观测点的观测网，观测位移量、移动速度和移动方向：边坡工程施工初期，监测宜每天一次，且应根据地质环境复杂程度、周边建(构)筑物、管线对边坡变形敏感程度、气候条件和监测数据调整监测时间及频率。当出现险情时应加强监测：施工期应加强对临近已建建筑物及场地的沉降及水平位移监测。施工期间及竣工后两年内，甲方委托有资质的专业监测单位进行监测。监测方案建议进行专项设计、专家论证，并应将监测方案及监测数据及时反馈至有关单位。监测尚应满足保护对象专门技术要求。本工程严格遵循“动态设计、信息法施工”原则，监测及施工单位应及时将监测数据反馈至设计单位。监测工作可根据设计要求、边坡稳定性、周边环境和施工进程等因素进行动态调整。(4)边坡工程施工过程中及监测期间遇到下列情况时应及时报警，并采取相应的应急措施：土质边坡支护结构坡顶的最大水平位移已大于边坡开挖深度的1/500或100mm,以及其水平位移速度已连续三日每天大于2mm；支护结构构件的最大裂缝宽度超过国家现行相关标准的允许值；坡顶邻近构筑物出现新裂缝、原有裂缝有新发展；支护结构中有重要构件出现应力骤增、压屈、断裂、松弛或破坏的迹象；边坡底部或周围岩土体已出现可能导致边坡剪切破坏的迹象或其它可能影响安全的征兆；根据当地工程经验判断认为，己出现其它必须报警的情况。6施工组织设计6.1施工条件(1)交通条件工程位于重庆市黔江区正阳新城，西临正舟路，南西侧为谊隆广场及拟建人民公园南路，北东侧畔邻黔江区行政中心，南东侧临近黔江区委党校与黔江区公安局，场区与行政中心直线距离不到200米，地理位置优越，交通便捷。(2)水、电供应情况施工用水可采用当地自来水，施工用电可就近接用动力电。(3)占地、拆迁支护工程均布置于建设红线内，不需另外进行永久性征地。(4)施工便道场区位于坡地，局部应修建施工便道。6.2施工顺序施工时应先场坪及环境边坡切坡、再重力式挡墙及基坑边坡，开挖应自上而下有序进行，并应保持原有边坡的稳定，保证弃土、弃渣的堆填不导致边坡附加变形或破坏现象发生。施工时应注意：(1)施工前应对施工边坡坡面危石及松动岩块进行清理，确保施工作业环境及施工安全。(2)按支护平面图要求确定红线、挡墙线拐点、桩中心坐标，校核无误后方可施工.(3)重力式挡墙应分段跳槽施工，分段施工长度不大于10m。不得为赶施工进度而一次性平场开挖至设计标高后才开始支挡结构施工。(4)支护结构达设计强度85%后，再进行场平施工回填，加载检验，同时校核设计安全度和岩土参数，根据支护结构变形情况，校核设计岩土参数，遵循动态设计原则。巡视告警等。(5)施工过程中应安排专职安全人员及监测人员对边坡及挡墙进行变形监测、6.3施工技术要求6.3.1 重力式挡墙施工技术要求(1)动态设计、信息法施工。(2)边坡应采用逆作法施工。(3)石料采用石质一致，不易风化，无裂缝，抗强度不小于MU30的片石，规格应符合有关技术要求。墙身砌筑砂浆采用为M7.5。(4)基底逆坡应符合设计要求，以保证墙身抗滑稳定。(5)基底置于土层中时，埋深不小于LOm,置于中风化岩层时，埋深不小于0.5m,且满足墙趾不外露。(6)襟边前缘有效宽度应满足规范要求。(7)墙身在高出地面以上部分应分层设置泄水孔；泄水孔水平垂直间距均为2.0m,梅花型布置，孔内预埋直径(MOomnlPvC管，最低泄水孔出口底部应高出地面或常水位30Cnb在泄水孔进口下部应设置防渗土工布，不使积水渗入基底，泄水孔入口用0.5mX0.5m的土工布包裹：挡墙噜背50CIn范围内回填砂砾石反滤层，反滤层与填土间铺设渗水土工布。为防积水渗入基础，需在最低排泄水孔下部，夯填至少30Cm厚的粘土隔水层。(8)墙后回填前，若背侧为坡度大于10°的原始斜坡，应先清除表层岩土体且应分台阶开挖，台阶宽不小于2m,呈不小于蚀的逆坡。(9)填料应选择透水性好、重度相对较小、内摩擦角较大的填料，宜选用砂卵石、碎石类土或不易风化的岩石碎块等填料。不得使用淤泥、腐殖土、黏土、冻土等强膨胀性土。回填料饱和重度不得大于21kNf113,饱和内摩擦角不低于30°,回填时应分层碾压密实，每层厚不宜超过30cm,压实度按重型标准不得低于0.94；石料最大粒径不宜超过铺土厚度的2/3,且不得发生粗粒料集中现象。(10)地基与基础：根据现场实际情况，挡墙地基持力层采用人工换土层处理，用砂夹石进行整体换土，换土厚度不得小于L50m,换土垫层设计承载力特征值为200KPa°挡土墙基底力求粗糙，纵向有斜坡时，基底纵坡不得陡于5%,否则应将基底做成台阶式，每一台阶的水平长度不宜小于LOn1。(11)施工前要做好地面排水，保持基坑干燥，岩石基坑应使基础浇筑抵满基坑侧壁，使与岩体结为整体。墙身浇筑完成后，基坑必须及时回填夯实，并做成不小于5%的向外流水坡，以免积水下渗，影响墙身稳定。(12)挡墙基坑应分段跳槽开挖，及时砌筑挡墙，分段长度不宜超过5m,减小施工影响。(13)边坡施工过程中及后期应加强边坡监测，如遇特殊情况，应及时反馈联系。7施工质量及验收要求(1)为确保工程质量，本工程应按建筑边坡工程技术规范GB50330-2013>建筑边坡工程施工质量验收规范DBJ/T50-100-2010等进行质量检验及验收。(2)应进行边坡支护结构的原材料质量检验。(3)形成边坡工程质量检测报告。8方案设计可行性评估报告专项回复(1)核实本工程周边建筑(构筑)物及道路情况，边坡设计应考虑其作用。施工时应采用的效措施确保已建建筑(构筑)物及道路安全，并加强监测。回复：场区相对独立、场区既有建(构)筑物已全部拆除，道路为新建。场地内无影响拟建项目施工安全及使用的既有建(构)筑物及道路。(2)核实本工程场地周边存在有已建道路沿线埋设有地下管线，边坡施工前应查明管线具体位置，采用专门有效措施和合理施工方案，对相邻管线进行保护。边坡施工应确保道路运营安全。回复：据业主提供资料，场地内无大的地下管线。本次场区道路及管网为重新规划设计并新建。(3)边坡支护施工中应采取可靠的安全措施，施工前坡顶底均应设置好安全围栏并有安全警醒标志，边坡挡墙施工前应全面清理坡面危石及松动岩块等，确保施工安全；回复：在设计说明中已要求施工期间在边坡坡顶底均应设置安全警示牌、施工警戒线及临时防护措施。施工前应对施工边坡坡面危石及松动岩块进行清理，确保施工作业环境及施工安全。（4）建议本边坡按强调“动态设计、信息法施工”的原则进行。加强施工期的监测及反馈，并根据现场开挖后边坡岩土情况、裂隙及稳定性等，复核、调整各段边坡的处理措施，指导边坡工程施工。回庭：已完善，进一步强调了边坡的“动态设计、信息法施工”的要求。补充了边坡施工方法、工艺、步序要求，严禁爆破作业。对监测设计的预警和报警等监测要求进行了完善。同时要求施工时应对岩土情况、裂隙及稳定性进行现场复核，并根据现场实际情况调整各段边坡的处理措施，对边坡进行“动态设计、信息法施工”。（5）补充边坡稳定性计算和坡顶防护设计。建议下阶段设计时进一步核实边坡主要岩土参数、岩石类别、边坡高差、作用荷载等设计参数，校核边坡稳定性及变形等内容，确保设计及施工安全，达到治理目的。回复：补充了边坡稳定性计算。对坡顶防护结合景观设计要求执行。施工图设计中对主要岩土参数、岩石类别、边坡高差、作用荷载等设计参数及边坡稳定性及变形进行了复核。9工程风险分析及建议保障措施本工程涉及危大工程的重点部位和环节及保障工程周边环境安全和工程施工安全的建议如下：（1）场区内为斜坡地带，岩体强度高。应严禁大的爆破或大强度施工作业。当采用控制性爆破法施工时应采取有效措施避免爆破对边坡和坡顶建（构）筑物的震害。（2）在雨季施工时，应考虑降雨下渗地表水在填土内短暂汇聚形成填土孔隙潜水，基础开挖过程中应采取合理的排水措施，避免其入渗基坑，软化扰动土体，降低其强度及承载力。（3）场区位于坡地，严禁超挖，施工时对边坡加强变形观测，确保原有斜坡的稳定、确保施工安全。（4）场区位于坡地，若填土后期压实，其密实度难以保证。建议先场平后施工基础，同时填土应满足设计要求。（5）基坑开挖及边坡切坡时可能遇局部岩溶及裂隙发育现象，应实施动态施工、加强对边坡的监测，及时反馈，以采取加强的支护处理措施。（6）边坡施工采用信息施工法施工，建立信息反馈制度，发现边坡变形过大，变形速率过快，周边环境出现沉降开裂等险情时应暂停施工，及时向勘察、设计、监理、业主通报，根据险情原因及时采取应急排险措施。10危险性较大的分部分项工程特别说明根据危险性较大的分部分项工程安全管理规定【住建部令第37号】的相关要求，对本次设计涉及到的危大工程的重点部位和环节进行说明如下：基坑工程、高边坡包括挡墙等的基坑的开挖、支护。本项目基坑均已完成深基坑和高边坡专项方案论证，并按专项论证意见修改完善，在施工图设计说明中已对基坑开挖形式和开挖时序进行交代。危大工程注意事项：1）本工程遵循“动态设计、逆作法、信息法施工”原则。土质和强风化岩质边坡每阶开挖高度不大于2.5m,中等风化岩质边坡每阶开挖高度不大于3.Omo2）弃土应及时运走，严禁在坡顶加载；不宜在雨季施工，应遵循先整治后开挖的施工顺序，疏通坡顶排水工程，防止地面水渗入土体，必须遵循至上而下的开挖顺序。3）施工前应进一步核实管线位置、现状坡顶、坡底是否有构（建）物等。4）本项目范围内现状构筑物在施工前需编制相应的施工方案至产权单位审核同意后方可施工。对本工程存在的危大工程，施工单位应在投标时补充完善危大工程清单、明确相应安全措施，并在施工前编制专项施工方案。针对超过一定规模的危大工程，尚应按规定组织专家论证。专项施工方案应严格按住建部2018年37号令要求执行，对上列所涉及到的危大工程在强度、变形及对周边环境影响安全等方面采取有效的设计、施工、检测、验收等措施，确保本项目在周边环境及施工过程中的安全。11其他(1)为确保工程质量，应按建筑边坡工程技术规范GB50330-2013建筑边坡工程施工质量验收规范DBJ/T50-100-2010等进行质量检验及验收。(2)施工方的施工放样从设计平面图上读取支护结构坐标，支护工程的实地放样及顶底高程的确定，尚应结合现场实际情况确定。(3)为确保施工质量，应选择有相应资质的专业施工队伍施工。(4)不宜雨季施工，严禁大断面全面开挖，严禁爆破施工，施工必须采用跳槽间隔施工，施工期间必须加强监测，一旦坡体出现变形，应立即回填反压；在变形强烈的地段应采用从两端逐渐向中间推进的施工工序。(5)工程施工中的隐蔽工程，应及时通知、组织有关各方进行检查验收；(6)由于实际地质、地形资料与设计可能会有出入，因此实际施工过程中的工程数量可能与设计数量略有出入，施工计量应以实际发生数量为准。(7)建议坡顶设置永久防护栏，防护栏结合景观设计要求，具体规格由业主自定，以便环境美化协调
