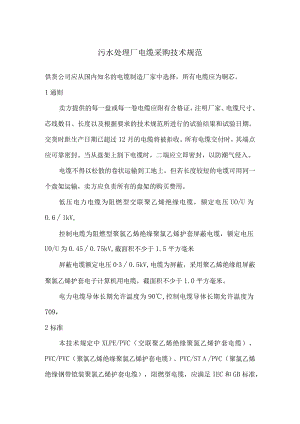

污水处理厂电缆采购技术规范供货公司应从国内知名的电缆制造厂家中选择，所有电缆应为铜芯。1通则卖方提供的每一盘或每一卷电缆应附有合格证，注明厂家、电缆尺寸、芯线数目、长度以及根据要求的技术规范所进行的试验结果和试验日期。交货时距生产日期已超过12月的电缆将被拒收。所有电缆交付时，其端点应可靠密封。当从盘架上割下电缆时，二端应立即密封，以防潮气侵入。电缆不得以松散的卷状运输到工地上，但若长度较短的电缆可用同一个盘架运输，卖方应负责所有的盘架的购买费用。低压电力电缆为阻燃型交联聚乙烯绝缘电缆，额定电压UO/U为O.6lkV,控制电缆为阻燃型聚氯乙烯绝缘聚氯乙烯护套屏蔽电缆，额定电压U0/U为0.450.75kV,截面积不少于1.5平方毫米屏蔽电缆额定电压030.5kV,电缆为屏蔽，采用聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用电缆，截面积不少于1.0平方毫米。电力电缆导体长期允许温度为90,控制电缆导体长期允许温度为709，2标准本技术规定中XLPE/PVC（交联聚乙烯绝缘聚氯乙烯护套电缆）、PVC/PVC（聚氯乙烯绝缘聚氯乙烯护套电缆）、PVC/ST/PVC（聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆），阻燃型电缆，应满足IEC和GB标准，可直接安装在管道、支架或直接用夹子固定，钢带铠装电力电缆还应该可直接敷设在地下。本合同电缆还应该符合以下标准IEC502-1997电线电缆额定电压IkV30kV的挤压固体电介质绝缘电力电缆IEC228绝缘电缆的导体GB2951电线电缆机械物理性能试验方法GB2952电缆外护套GB3953电工园铜线GB3957电力电缆铜、铝导电线芯GB4005电线电缆交货盘GB6995电线电缆识别标志GB3048电线电缆电性能试验方法GB12706额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆3技术要求电力电缆应IEC和GB标准规定考核。1、导体导体应采用园型单线绞合紧压导体，其组成、性能和外观应符合IEC和GB标准的规定，紧压导体尺寸均相同。2、绝缘绝缘为XLPE型（交联聚乙烯）、PVC型（聚氯乙烯），其偏心度应符合(最大厚度-最小厚度)÷最大厚度12.5%。3、屏蔽导体屏蔽应为挤包的半导体层。绝缘屏蔽应采用剥离屏蔽料，铜带金属屏蔽搭盖率为15%,搭盖公差应控制在10%范围内，铜带连接应采用焊接。4、铠装钢带铠装应符合IEC和GB标准的规定。5、护套聚氯乙烯护套，正常运行导体最高额定温度XLPE型为90,PVC型为70o护套表面应光亮，印字清晰，并有正确的计米标志，电缆截面应呈圆形，不圆度：(最大外径-最小外径)/标称外径W15%6、电压电缆额定电压由U0U表示，其中：U0电缆设计用的导体与屏蔽或金属套之间的额定工频电压U电缆设计用的导体之间的额定工频电压(1)IkV电缆额定工频电压IkV,导体与屏蔽或金属套的额定工频电压0.6kVo(2)控制电缆PVC型控制电缆额定工频电压0.5kV,导体与屏蔽或金属套的额定工频电压0.75kVo7、直流电阻电缆导体的直流电阻20时应小于下列数值：导体标称截面(mm2)2.5461016最大导体直流电阻(Q/km)7.414.613.081.831.15导体标称截面(Inm2)2535507095最大导体直流电阻(Q/km)0.7270.5240.3870.2680.193导体标称截面(mm2)120150185240300最大导体直流电阻(C/km)0.1530.1240.09910.07540.06018、交流电压试验成盘电缆的交流电压试验为：0.6/IkV电缆为3.5U0下5分钟控制电缆为300Ov下5分钟其中UO为额定工频相电压9、中间检验及抽样试验电缆的中间检验及抽样试验应符合IEC和GB标准规定。10、制造厂提供的资料导体短路电流值金属屏蔽的故障电流值电缆的物理参数：电容、电感、直流电阻以及零序、正序和负序阻抗值在不同过载温度下的过载电流值电缆的允许拉力、侧压力电缆安装中和安装后的弯曲半径。12、色标动力配电导体应有色标，相线与中性线应有绝缘漆或在接头上套有着色套圈来区别。相1：黄相2：绿相3：红中性线：浅兰接地线：黄/绿13、回路标志每根电缆按电缆一览表标有持久的回路标志。4电缆及电缆安装附件1、电缆卖方应提供本工程中所有动力、控制电缆的供货及安装。不管这些电缆长度及规格在技术规定中列出或没列出，卖方都应考虑，并留有一定的余地。有要求的电缆敷设走向应根据要求施工，无明确敷设要求的电缆,卖方应根据设备位置选择最经济，最合适可行路径敷设，应防止电缆在敷设时产生不必要的兜圈现象。电缆的设计及选型应满足每一设备运行额定电流的要求，同时还应考虑电缆敷设场合的温度环境，满足设备之间连接的一般及特殊要求。直埋电缆采用带铠装层电缆，穿保护管敷设或在电缆桥架上敷设、在室内、外电缆沟道内电缆支架上敷设的电缆均采用不带铠装层的电缆。动力及控制电缆可按室内、室外敷设要求选型。所有电缆必须是铜芯电缆。电缆的安装可采用以下方式：穿保护管敷设、在电缆桥架上敷设、在室内、外电缆沟道内电缆支架上敷设。电缆长度估算：（I）低压动力电缆规格及长度在设计施工图的“电缆配置表”中列出。（2）本工程中大部分控制电缆（包括柜与柜之间，柜与设备之间的控制电缆连接）在设计施工图的“电缆配置表”中列出。（3）本工程中部分控制电缆（自控和仪表设备用控制电缆）由本技术规定列出。施工图中各种电缆、镀锌钢管及桥架等的长度仅供承包人投标参考，具体长度由承包人根据现场实际需要调整，承包人提供的电缆等应满足现场安装需要，买方不为此承担任何额外费用。
