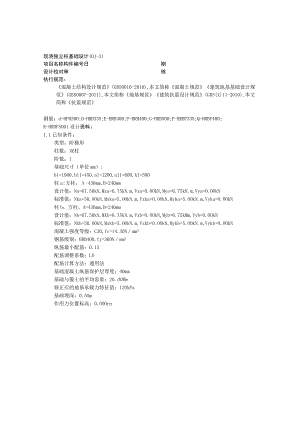

现浇独立柱基础设计(DJ-3).docx
现浇独立柱基础设计(DJ-3)项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑抗震设计规范(GB5(X)11-2010),本文简称抗震规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001设计资料：1.1已知条件：类型：阶梯形柱数：双柱阶数：1基础尺寸（单位mm）:bl=1900,bl1=450,al=1200,al1=600,hl=500柱a:方柱，-436mm,B=240mm设计值：Na=67.50kN,Mxa=6.75kN.m,Vxa=O.OOkN,Mya=6.75kN.m,Vya=O.OOkN标准值：Nka=50.OOkN,Mxka=5.OOkN.m,Vxka=O.OOkN,Myka=5.OOkN.m,Vyka=O.OOkN柱b：方柱，A=436mm,B=240mm设计值：Nb=67.50kN,MXb=6.75kN.m,Vxb=O.OOkN,Myb=6.75kMm,Vyb=O.OOkN标准值：Nkb=50.OOkN,Mxkb=5.OOkN.m,Vxkb=O.OOkN,Mykb=5.OOkN.m,Vykb=O.OOkN混凝土强度等级：C30,fc=14.30Nmm2钢筋级别：HRB400,fy=360Nmm2纵筋最小配筋：0.15配筋调整系数：LO配筋计算方法：通用法基础混凝土纵筋保护层厚度：40mm基础与覆土的平均容重：20.OOWm修正后的地基承载力特征值：12OkPa基础埋深：0.5Om作用力位置标高：0.OOOrn设牖我筒图基础尺寸简图1.2计算要求：(D基础抗弯计算(2)基础抗冲切验算(3)地基承载力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2. 1基底反力计算：2.1.1 统计到基底的荷载标准值:Nk=100.00,Mkx=10.00,Mky=10.00设计值:N=135.00,Mx=13.50,My=13.502.1.2 承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+MxkWx+：Myki/Wy=89.64kPapkmin=(Nk+Gk)/A-Mxk/Wx-Myk!/Wy=18.08kPapk=(Nk+Gk)=53.86kPa各角点反力pl=61.94kPa,p2=89.64kPa,p3=45.78kPa,p4=18.08kPa2.1 .3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+Mx/Wx+My/Wy=107.51kPapmin=N/A-Mx/Wx-My/Wy=10.91kPaP=N/A=59.21kPa各角点反力pl=70.12kPa,p2=107.51kPa,p3=48.30kPa,p4=10.91kPa2.2地基承载力验算：pk=53.86<fa=120.OOkPa,满足pkmax=89.64<1.2*fa=144.OOkPa,满足2.3 基础抗冲切验算：抗冲切验算公式F<=0.7*Bhp*ft*Aq地基规范第8.2.8条(冲切力Fl根据最大净反力pmax计算)第1阶(kN):F】下=0.00,Fi右=0.00,F1上=0.00,F1左=0.00役抗冲面积(m2):Aq下=0.00,Aq右=0.00,Aq上=0.00,Aq左=0.00抗冲切满足.2.4 基础受弯计算：弯矩计算公式M=l6*la2*(2b+b,)*pmaxIx=计算截面处底板悬挑长度根据地基规范第8.2.1条,扩展基础受力钢筋最小配筋率不应小于0.15与第1阶(kN.m):M下=13.18,M右=5.53,M±=13.18,M左二5.53,h°=455m计算AsGnm/m):AS下=750(构造)，AS右=750(构造)，AS上=750(构造)，AS左=750(构造)配筋率P:P下=0.150乳P右=0.150乳P±=0.150%,P左=0.150%基础板底构造配筋(最小配筋率0.15%).双柱间基础顶部需要配筋ASr=900(mm7全宽范围)(构造).P=0.150%.M=3(KN.m)基础顶部配筋施工图暂未考虑,需自行处理！2.5 底板配筋：X向实配E14200(770三7m,0.154%)>=As=750mm2mY向实配E14200(770三2m,0.154%)>=As=750mm2m3配筋简图(Wg-0s3Asx=750E14200(770)总反力标摊(kPo)净反加殳计值(kPo)【理正结构设计工具箱软件7.0计算口期:2023-05-2416:50:31
