见证取样送检办法[全].docx

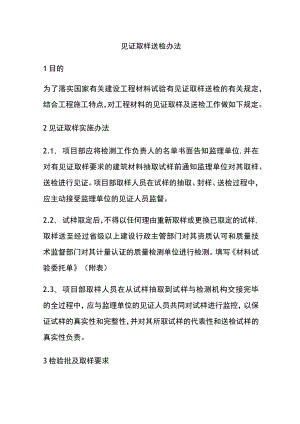

见证取样送检办法1目的为了落实国家有关建设工程材料试验有见证取样送检的有关规定，结合工程施工特点，对工程材料的见证取样及送检工作做如下规定。2见证取样实施办法2.1、 项目部应将检测工作负责人的名单书面告知监理单位,并在对有见证取样要求的建筑材料抽取试样前通知监理单位对其取样、送检进行见证。项目部取样人员在试样的抽取、封样、送检过程中，应主动接受监理单位的见证人员监督。2.2、 试样取定后，不得以任何理由重新取样或更换已取定的试样,取样送至经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位进行检测。填写材料试验委托单（附表）2.3、 项目部取样人员在从试样抽取到试样与检测机构交接完毕的全过程中，应与监理单位的见证人员共同对试样进行监控，以保证试样的真实性和完整性，并对其所取试样的代表性和送检试样的真实性负责。3检验批及取样要求3.1 钢材一般按每一规格、每一炉批号的60吨为一个检验批，不足上述数量者以一检验批论。每检验批取一组试件,每组试件取3根长度大于400mm的钢筋，并且从不同件数的钢筋中部取样；3.2 钢筋焊接钢筋闪光对焊接头一般每规格每300个接头为一个检验批，不足上述数量者以一检验批论。每检验批随机取6个试件送检；钢筋电弧焊接头一般每规格每300个接头为一个检验批,不足上述数量者以一检验批论。每检验批随机取3个试件送检；3.3 砂一般以400m3或600t为一验收批。不足上述数量者以一验收批论。检验项目。一般工程每验收批至少应进行颗粒级配、含泥量和泥块含量3个项目的检测。对重要或特殊工程应根据工程要求增加检测项目。如：表观密度、堆积密度、含水率、吸水率、坚固性、碱活性、有机质含量等项目。取样。每验收批在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表面铲除，然后由各部位抽取一组样品。取样时要有见证人在场。取样的量(kg)o一般项目的检验每批最少取样20kgo如需增加检验项目，还应按照规范要求增加样品的取样量。当砂的产地、品种等发生变化时，要重新取样送检，并重新做"混凝土配合比试验"。3.4 碎石一般以400m3或600t为一验收批。不足上述数量者以一验收批论；检验项目。一般工程每验收批至少应进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量4个项目的检验。对重要或特殊工程应根据工程要求增加检测项目。如：压碎值、坚固性、碱活性、堆积密度、表观密度、空隙率、SO3含量、有机质含量。取样。每验收批在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表面铲除，然后在料堆的顶部、中部和底部五个不同的部位取样组成一组样品。取样时要有见证人在场。取样的量(kg)。一般项目的检验每批最少取样160kgo如需增加检验项目，还应按照规范要求增加样品的取样量。3.5 水泥一般以200t为一检验批。不足上述数量者以一检验批论；检验项目。细度、标准稠度用水量、凝结时间、体积安定性、强度等。取样的量（kg）。一般项目的检验每批最少取样20kg,随机20个点取样。如需增加检验项目，还应按照规范要求增加样品的取样量。3.6 基础混凝土试块混凝土试块应在监理旁站的情况下，从施工现场浇筑中的混凝土取样制作，其取样组数按下列规定执行：转角、耐张、终端、换位塔及直线转角塔基础每基应取一组；一般直线塔基础同一施工队每5基或不满5基应取一组，单基或连续浇筑混凝土量超过IOom3时亦应取一组；按大跨越设计的铁塔基础，每腿应取一组;灌注桩基础每根桩取一组，承台及连梁每基取一组；岩石基础每基取一组；当原材料变化、配合比变更时应另外制作；当需要作其他强度鉴定时，外加试块的组数由各工程自定;有其他规定的按照相应规定执行。4送检项目部材料员或质检员应同见证人一道，将样品送至有资质的试验单位进行检测。试验单位的资质应在乙级及以上级。在试验委托单上注明见证单位和见证人，以及工程名称、样品产地、使用部位/拟定用途、检测项目、代表数量等相关内容。内容要填写齐全，不能空项。5取报告应及时取回试验报告。报告取回后应及时对报告进行审核,其审核的主要内容如下：各试验项目的试验结果是否符合质量标准；试验结论是否符合规范标准；如果不合格，应重新加倍取样送检。若仍有一个试件或样品不能满足要求，该批材料应按不合格品处理。6当试验报告合格后，应及时将试验报告及原材料质保书等资料报监理单位审核，审核通过后通知施工队进行工程施工。
