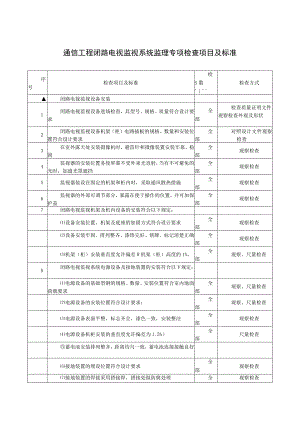

通信工程闭路电视监视系统监理专项检查项目及标准.docx

通信工程闭路电视监视系统监理专项检查项目及标准序号检查项目及标准检S数''检查方式闭路电视监视设备安装1闭路电视监视设备进场检查，其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观及形状2闭路电视监视设备机架（柜）电路插板的规格、数量和安装位置符合设计要求全部对照设计文件观察检查3在室外露天处安装摄像机时，避雷针和摄像装置安装牢靠、稳固全部观察检查4监视器的安装位置务使屏幕不受外来光直射，当有不可避免的光时，加遮光罩遮挡全部观察检查5监视器装设在固定的机架和柜内时，采取通风散热措施全部观察检查6监视器的外部可调节部分，暴露在便于操作的位置，并可加保护盖全部观察检查7闭路电视监视机架及机内设备的安装符合以下规定：设备安装位置、机架及底座的加固方式符合设计要求全部观察检查设备安装牢固、排列整齐、漆饰完好、铭牌、标记清楚正确全部观察检查机架（柜）安装垂直度允许偏差W机架（柜）高度的1%。全部观察、尺量检查8闭路电视监视系统电源设备及接地装置的安装符合以下规定：电源设备的基础型钢的规格、数量、安装位置符合室内地面荷载要求全部观察、尺量检查电源设备的安装位置符合设计要求；全部观察、尺量检查电源设备表面平整，标志齐全，漆色一致，安装整洁全部观察检查电源设备机柜安装的垂直度允许偏差为1.5%）全部尺量检查蓄电池安装排列整齐，距离均匀一致，蓄电池连接接触良好接地装置的埋设位置符合设计要求全部观察检查接地装置的焊接采用搭接焊，搭接处做防腐处理全观察检查部地线盘（箱）、接地铜排安装符合下列规定：全部观察检查接地铜排和螺栓结合紧密、导电性能良好接地铜排端子分配符合设计要求地线盘（箱）端子连接紧密通信设备接地线与交流配电设备的接地线分开敷设全部观察检查闭路电视监视设备配线1闭路电视监视设备的配线电缆进场检查，其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观及形状2闭路电视监视系统电缆的敷设符合下列规定：电源线、通信线进场检查，其型号、规格、质量符合设计要求个部检查质量证明文件，观察检查外观及形状电源线、通信线无破损、受潮、扭曲、折皱现象，线径正确；每根电源线或通信线无断线、错线，线间绝缘、组间绝缘符合设计要求个部见证试验数条水平线槽垂直排列时，布放按弱电、强电的顺序从上至下排列全部观察检查线槽内的电缆、电线排列整齐，无扭绞、交叉及溢出线槽情况全部观察检查缆线在管内或线槽内无接头和扭结；缆线的接头在接线盒内焊接或用端子连接全部观察检查当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，与具有强磁场和强电场的电气设备之间的净距离20.8m；屏蔽线单端接地全部观察、尺量检查电源线与通信线交叉敷设时，成直角；当平行敷设时，相互间距离符合设计要求全部观察检查3闭路电视监视系统电源配线符合下列规定：电源设备配线用电源线采用整段线料，中间禁止有接头全部观察检查连接柜（箱）面板上的电器及控制板等可动部位的电源线采用多股铜芯软电源线，敷设长度有适当余留全部观察检查引入或引出交流不间断电源装置的电源线、缆和控制线、缆分开敷设，在电缆支架上平行敷设时保持15OnInI的距离全部观察、尺量检查直流电源线必须以线色区别正、负极性，直流电源正负极性严禁错接与短路，接触必须牢固；交流电源线必须以线色区别相线、零线、地线，严禁错接与短路，接触必须牢固全部观察检查4闭路电视监视系统地线的布放符合下列规定：接地系统的接地类型、引入方式等符合设计要求全部观察检查通信系统的以下部分须接地：全部观察检查通信电源设备的基础型钢、金属框架、装有电器的可开启的柜门通信设备、监控设备的机架、机壳电缆线路的金属护套和屏蔽层、防护用金属管路、金属桥架电源接地防雷接地电源系统接地保护或接零保护可靠，且有标识全部观察检查独立设置接地体的接地装置的接地电阻满足以下规定：全部见证试验安全保护地接地电阻WlOQ防雷接地电阻WlOQ联合地接地电阻WIQ利用建筑物基础钢筋接地方式的接地电阻1Q全部见证试验5闭路电视监视系统电缆敷设还须符合下列规定：全部观察、尺量检查多芯电缆的弯曲半径2其外径的6倍过伸缩缝、转接盒及缆线终端处做余留处理线槽敷设截面利用率W50%；保护管敷设截面利用率W40%6从摄像机引出的电缆留有Im的余量，并不得影响摄像机的转动全部观察、尺量检查7摄像机的电缆和电源线须固定，并不得用插头承受电缆的自重全部观察检查8室外设备连接电缆时，宜从设备的下部进线全部观察检查9闭路电视监视系统用同轴电缆敷设的弯曲半径2电缆直径的15倍全部尺量检查闭路电视监视系统指标检测及功能检验1闭路电视监视系统的质量主观评价采用“五级损伤制”评定，随机信噪比、单频干扰、电源干扰、脉冲干扰四项主观评价项目的得分值均24分抽验10%见证试验2系统图像水平清晰度符合设计要求；若无设计要求，黑白电视系统2400线，彩色电视系统2270线抽验10%见证试验3系统图像画面的灰度28级抽验10%见证试验4系统的各路视频通信送至监视器输入端时，其电平值为lVp-p±3dB75抽验10%见证试验5系统的微分增益、微分相位指标，符合设计要求全见证试验部6系统的信噪比性能指标符合设计要求；无设计要求时，随机信噪比237dB；低照度使用时，监视画面达到可用图像，其系统信噪比225dB全部见证试验7闭路电视监视系统的以下功能指标符合设计要求：全部见证试验云台水平转动云台垂直转动自动光圈调节调焦功能调焦功能切换功能录像功能报警功能防护套功能字符叠加、时间同步功能）电源开关控制功能8闭路电视监视系统控制中心显示系统的显示功能符合设计要求全部见证试验9控制中心画面选择的优先级功能符合设计要求全部见证试验闭路电视监视系统网管功能检验1闭路电视监视系统网管的以下功能符合设计要求：全部见证试验对车站摄像机的数量和种类、机号的设置对摄像机顺序切换、群切等功能的设置对监视器的数量的设置对摄像机和监视器代号字符的设置对各矩阵通信口的设置对用户密码和球形机使用优先级的设置对报警功能的设置控制中心和各车站电视相关设备（含切换矩阵）等的故障诊断调度员操作命令的记录2闭路电视监视系统各车站网管设备和控制中心网管设备的数据通信功能符合设计要求全部见证试验3闭路电视监视系统网管的人机交互功能符合设计要求个部见证试验
