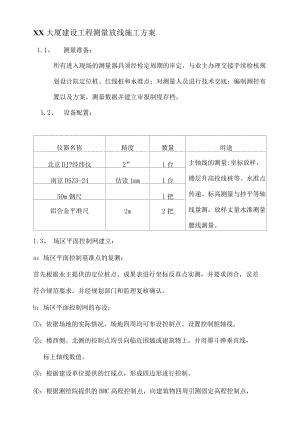

    XX大厦建设工程测量放线施工方案.docx

    XX大厦建设工程测量放线施工方案1.1、 测量准备:所有进入现场的测量器具须经检定周期的审定,与业主办理交接手续检核规划设计院定位桩、红线桩和水准点;对测量人员进行技术交底;编制测控布置以及方案,测量数据并建立审报制度存档。1.2、 设备配置:仪器名称精度数量用途北京DJ?经纬仪2”1台主轴线的测量:坐标放样,楼层升高投线桩等。水准点传递、标高测量与抄平等轴线量测,放样丈量水准测量,腰线测量。南京DSZ3-24估读1mm1台50m钢尺1把铝合金平准尺2m2把1.3、 场区平面控制网建立:a:场区平面控制基准点的复测:首先根据业主提供的定位桩点、成果表进行坐标反真点实测,并要求闭合,误差符合规范要求。并经规划部门和监理复核确认。b:场区平面控制网的布设:依据场地的实际情况,场地四周均可布设控制点。设置控制桩轴线。:楼西侧、北侧的控制点均引向临近围墙或建筑物上,并用墨斗弹垂直线,标上轴线数值。:根据建设单位提供的红线点,形成四边形进行控制。:根据测绘院提供的BMC高程控制点,向建筑物四周引测固定高程控制点,西侧设2个,北侧设2个,均为±0.000点(绝对标高1892.45m)。:水准点按四等水准测量要求施测。:所有控制点必须设专人保护,定期巡视,并且每月复核一次,使用前必须进行校核。1.4、 轴线及各控制线的放样。本工程主控轴线为:横轴:、轴,纵轴:、轴。:±0.000以下的基础施工采用经纬仪方向线交会法来传递轴线,再按投测控制线引放其它细部施工控制线,引测投点误差不应超过±2mm,轴线间误差不应超过±2mm。在向基坑内引测标高时,首先联测高程控制网点,以判断场区内水准点是否被碰动或水准仪精度是否有误差,经联测无误后,方可向基坑内引测所需的标高。:±0.000以下采用悬吊钢尺法将标高导入护坡桩上,且基坑四周不低于四点(每一个方向不低于一点)。校核无误后方可引测其它控制标高点,必须两点以上后视且两后视点标高差在规定范围之内。:对于建筑物±0.000以上的轴线传递,不应采用经纬仪方向交点会法,而应采用正倒镜复合投点法,并在建筑物首层设轴线控制点即内控制点,用铅锤法控制升高方向。:±0.000以上高程传递采用钢尺直接丈量法,每层高度上至少设两点以上水准点,两次导入误差必须符合规范要求。每层均采用首层统一高程点向上传递,不得逐层向上丈量,且层层校核。:各层平面放出的细部轴线,特别是柱、剪力墙的控制线必须校核无误,以便检查结构浇筑质量和以后的进一步施工。:室内装饰面施工时,平面控制以结构施工控制线为依据,标高引测建筑+0.5m标高线,要求交圈闭合,误差在限差范围内。:外墙壁饰面施工时,以放样图为依据,以外门窗洞口、四大角上下贯通控制线为准,按照饰面材料规格弹出方格网控制线。1.5、 轴线及高程点放样程序:基础工程:测绘院提供控制点一引测施工控制轴线桩(定位线)一验线一土方开挖、护坡及标高控制一基坑标高抄测一验槽一佐垫层标高抄测一放槽边线砌保护墙一监理报验一底板防水及保护层一地下结构放线一监理报验一底板梁墙施工标高控制一地下结构:主体工程:顶板放线一监理报验一竖向结构施工一建筑+0.5m线标高抄测一标高报验一横向结构标高控制一横向结构施工一顶板放线。:二次结构及装饰工程:放二次结构位置线一砌二次结构一抄测建筑+0.5m线控制标高一其它项目施工。10.5.施工时的各项限差和质量保证措施。为保证误差在允许限差以内,各种控制测量必须按城市测量规范(CJJ8-89)执行,操作按规范进行,各项限差必须达到下列要求:控制轴线,轴线间互差:20m1/7000(相对误差);W20nl±3mm对于轴线小于±3mm。:各种结构控制线相对于轴线:标高小于±5nmi。:垂直度层高全高1/1000且不大于3mm.仪器各项限差符合同级别仪器限差要求.钢尺量距时,对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲及倾斜改正.标高抄测时,采取独立施测两次法,其限差为±3mm,所有抄测应以水准点为后视.垂直度观测:若采取吊垂球时应在无风的情况下,如有风而不得不采取吊垂球时,可将垂球置于水桶内.用于细部测量的控制点或线必须经过检验.细部测量坚持由整体到局部的原则.有方格网的必须校正对角线.方向控制尽量使用距离较长的点.所有结构控制线必须清楚明确.
