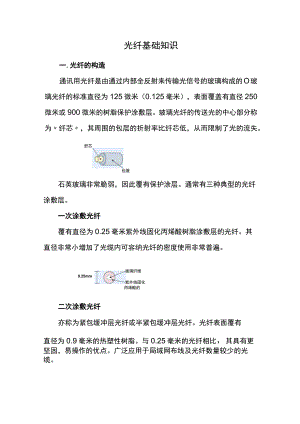

光纤基础知识一.光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的O玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。玻璃光纤的传送光的中心部分称为纤芯，其周围的包层的折射率比纤芯低，从而限制了光的流失。舒芯包展石英玻璃非常脆弱，因此覆有保护涂层。通常有三种典型的光纤涂敷层。一次涂敷光纤0.25mm玻璃纤维紫外线固化覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层的光纤。其直径非常小增加了光缆内可容纳光纤的密度使用非常普遍。丙烯酸的二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。光纤表面覆有直径为0.9毫米的热塑性树脂。与0.25毫米的光纤相比，其具有更坚固，易操作的优点。广泛应用于局域网布线及光纤数量较少的光缆。玻璃纤维0.9mml,次涂敷1一二次涂敷带状光纤带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。1.1mm一次涂敷层光纤带状基质(250um)带状光纤由4根、8根或12根不同颜色的光纤组成,芯纤数最大可达LOOO根。光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。二、光纤种类以下是对最常用的通信光纤种类的描述。MMF(多模光纤)-0M1光纤或多模光纤(62.5/125)-OM2/OM3光纤(G.651光纤或多模光纤(50/125)SMF（单模光纤）- G.652（色散非位移单模光纤）- G.653（色散位移光纤）- G.654（截止波长位移光纤）- G.655（非零色散位移光纤）- G.656（低斜率非零色散位移光纤）- G.657（耐弯光纤）只要光预算允许，技术上来讲,任何合适的光纤都可应用于FTTx技术，但FTTx技术最常用的光纤为G.652和G.657oG.651（多模光纤）G.651主要应用于局域网,不适用于长距离传输，但在300至500米的范围内，G.651是成本较低的多模传输光纤。传输速度40吉比Z*fIberrZNZDSFIO也比Z光纤Iy非零色或位移光纤w地（B/海底）SMF单程光纤普通与“奉应刖I周域网/长1»出IIogbase-SR10GBASE-SXLX最大在高82m300m550m多模光灯OM2OM3OM2考 究21000MHz km500MHz km1吉比特每秒MMF多模光纤MSIWR3OC冰550米1千米10千米ITU-TG.651光纤即OM2/OM3光纤或多模光组50/125）。ITU-T推荐光纤中并没有OMl光纤或多模光（62.5/125）o多模光纤（50/125）纤芯的反射率从中心到包层逐渐改变,使得多路光传输可以在同一速度下进行。折射率分布G.652光纤（色散非位移单模光纤）世界上最普遍的单模光纤。可以将波长在1,310nm左右的使信号变形的色散降至最低。您可将155Onm波长的工作窗口用于短距离传输或与色散补偿光纤或与模块共同使用。G.652A/B是基本的单模光纤,G.652CD是低水峰单模光纤G.653（色散位移光纤）此光纤可将在1,550nm波长左右的色散降至最低,从而使光损失降至最低。G.654（截止波长位移光纤）G.654的正式名称为截止波长位移光纤，但普通称为低衰减光纤。低衰减的特性使得G.654光纤主要应用于海底或地面长距离传输,比如400千米无转发器的线路。G.655（非零色散位移光纤）G.653光纤在1z550nm波长时色散为零，而G.655光纤则具有集中的或正或负的色散，这样就减少了DWDM系统中与相邻波长相互干扰的非线性现象的不良影响。第一代非零色散位移光纤，如PUreMetr。®光纤具有每千米色散等于或低于5psnm的优点,从而使色散补偿更为简便。第二代非零色散位移光纤，如PureGuide®色散达到每千米10psnm左右，使DWDM系统的容量提高了一倍。G.656光纤（低斜率非零色散位移光纤）非零色散位移光纤的一种，对于色散的速度有严格的要求，确保了DWDM系统中更大波长范围内的传输性能。G.657（耐弯光纤）ITU-T光纤系列中的最新成员。根据FTTx技术的需求及组装应用而生的新产品。G.657A光纤与G.652光纤兼容zG.657B光纤无需与传统单模光纤在连接上兼容。三、光纤接线技术的分类光纤接线技术可以分为融接、机械绞接及连接器接线。融接和机械绞接为永久性接线，连接器接线则可以反复拆装。光连接器接线主要用于在光服务的运用和维护中必须切换的接线点，其他场所主要使用永久性接线。光纤接线中出现损耗的原理光纤接线必须使光通过的纤芯部分对置，正确定位。光纤的接线损耗主要由下列原因引起。（1）轴偏移连接光纤之间的光轴偏移会引起接线损耗。在通用的单模光纤的情况下，接线损耗大约为轴偏移量的平方乘以0.2的值。(例如，在光源波长为131Onm的情况下,轴偏移量为1m时，接线损耗约为0.2dB)(2)角度偏移连接光纤的光轴之间的角度偏移会引起接线损耗。例如，如果融接之前用光纤切割刀切断的断面角度变大，光纤会以倾斜状态接线，因此必须注意。(3)缝隙光纤端面之间的缝隙会引起接线损耗。例如，如果用机械绞接连接的光纤端面没有正确贴合，就会引起接线损耗。(4)反身寸光纤端面存在空隙时，由于光纤和空气的折射率不同，会因最大0.6dB程度的反射而引起接线损耗。并且，为了防止断光，在光连接器上清洁光纤端面很重要。但是在光纤端面以外的光连接器端面夹有垃圾也会出现损耗，因此，清洁所有的光连接器端面很重要。融接的种类和原理融接是利用电极棒之间放电产生的热能使光纤融化为一体的接线技术。融接方式分为以下两类。(1)光纤芯调芯方式这是在显微镜下观察光纤的芯线，通过图像处理进行定位，使芯线的中心轴一致，然后进行放电的融接方式。采用配置双向观察摄影机的融接机从两个方向进行定位。光舒芯自Q总J，右JB)(2)固定V型槽调芯方式这是采用高精度V型槽排列光纤，利用融化光纤时的表面张力所产生的调芯效果进行外径调芯的融接方式。最近，由于制造技术的发展使光纤芯位置等的尺寸精度得到提高，因此，可以实现低损耗接线。本方式主要用于多芯一次性接线。裸露光奸融接作业的注意事项这是采用高精度V型槽排列光纤，利用融化光纤时的表面张力所产生的调芯效果进行外径调芯的融接方式。最近，由于制造技术的发展使光纤芯位置等的尺寸精度得到提高，因此，可以实现低损耗接线。本方式主要用于多芯一次性接线。插入光纤保护套管光纤保护套管用于保护在接线点露出的光纤。由于保护套管无法补插，因此请不要忘记插入。去除芯线涂敷层因为要使光纤的玻璃部分露出，所以采用剥套钳去除涂敷层。（注）由于去除涂敷层之后会在剥套钳上残留涂敷层废屑，因此，请去除涂敷层废屑并清洁刀刃。（注）去除带状芯线的涂敷层时，使用加热式剥套钳。为了稳妥地进行去除作业，请将涂敷层加热5秒左右，然后再去除涂敷层。清洁光纤去除涂敷后，用乙醇清洁玻璃部分。（注）如果残留涂敷层废屑，融接时可能会出现轴偏移，接线损耗会增大，因此请仔细清扫。（注）在多芯光纤的情况下，光纤前端之间会因酒精而粘在一起，有可能会在裁断光纤时引起裁断不良，因此，请用手指将光纤前端弹开。切断光纤按照裁断光纤的操作步骤进行裁断。（注）裁断将决定融接时的损耗特性。为了降低裁断不良，请注意清洁光纤切割刀的光纤拿持部和裁断刀刃。（注）请注意不要碰撞或触摸裁断后的光纤前端。否则会引起接线不良。（注）请注意不要让光纤废屑到处乱洒。融接按照融接机的操作步骤进行融接作业。（注）如果在融接机的V型槽和夹具上有垃圾，会因轴偏移而引起损耗异常，因此请充分清扫。（注）如果具备接线前双向观察检查功能，便可以在接线前探测裁断状态的异常。（注）光纤呈弯曲状态时，用手指轻轻捋直，使光纤朝下弯曲放置。融接部补强在光纤融接部套上光纤保护套管,在加热机上进行芯线补强。（注）移动芯线时，请注意避免使光纤弯曲或扭曲。否则会造成光缆破损断裂。（注）设置光纤保护套管时，请使光纤保护套管的中心与接线部的中心基本保持一致。（注）进行芯线补强时，请务必避免玻璃部分弯曲放置。四.光纤的有关规定 光纤芯直径适用于多模光纤的技术参数。表示最接近光纤芯范围的外围圆的直径。因为该值越小越能够实现宽带化，所以目前光纤芯直径一般为50mo光纤的结构光奸芯、时'包层 模场直径（MFD）适用于单模光纤的技术参数。表示传输模式的电场分布范围（光通道）的直径。光通常通过光纤芯范围，但是在单模光纤的情况下，光也会泄露到包层范围，因此，不按光纤芯直径而按MFD规定。为此，MFD比光纤芯直径要大一些。该值越小对校准精度的要求越高。此外，连接的光纤之间的MFD的差越大接线损耗就越大。 包层直径最接近包层表面的圆的直径。连接的光纤之间的包层直径的差越大接线损耗就越大。 光缆截止波长适用于单模光纤的技术参数。如果以小于该值的波长使用，则不为单模。该值由折射率分布和光纤芯的尺寸等光纤的构造来决定。 屏蔽等级屏蔽是指为了去除玻璃的缺陷等、提高结构的可靠性而给予整个光纤一定的伸长率，预先使低强度部分断裂的方法。屏蔽等级表示该伸长率的值。该值越大光纤的可靠性就越高。 传输损耗表示光纤传输光时两点之间的光功率的减少值，以下面的算xl/J×O=-(10L)log(P2/P1)1.:光缆长度P：入射光的功率P2:出射光的功率该值越大，光功率的减少就越大，因此，传输距离就越短。 传输频带适用于多模光纤的技术参数。表示基带传输函数的大小减少到某个规定值(6dB)的频率。也就是说，它是表示到哪个频率为止能够使信号在不失真的状态下传输的值。该值越大就越能够以高频率、大容量传输。 零色散波长适用于单模光纤的技术参数。表示波长色散为零的波长。如果以波长色散的绝对值较大的波长传输，色散会变大，光脉冲的失真也会变大。将零色散波长设计在131Onm附近的光纤为通用SMo设计在155Onm附近的光纤为色散位移光纤(DSF)o 零色散斜率适用于单模光纤的技术参数。表示零色散波长的色散倾斜度。如果零色散斜率较大，一般情况下各种波长的色散绝对值也会变大。光缆部分的有关规定 最大允许张力铺设光缆时可以施加的最大张力。但是并不是铺设后也可以一直施加该张力，因此必须加以注意。 最小允许弯曲半径光缆能够弯曲的最小半径。在铺设中和铺设后，最小弯曲半径会不同。一般情况下的标准是：最小允许弯曲半径在铺设中为光纤半径的20倍，在铺设后为光纤半径的10倍。适用温度范围可铺设光纤的温度环境。一般情况下的标准是：如果在室外使用，适用温度范围为-20+60z如果在室内使用，适用温度范围为-10+40。 防水特性率一般情况下，对在地下铺设的光缆要求其具备防水特性。试验方法有各种各样，本公司在常温下连续24小时进行以下试验时，一般以光缆内不会有3m程度以上程度的进水为标准，这个标准根据光缆的构造有所不同。光连接器的有关规定 接线损耗是连接光纤与光纤时，光从一方的光纤进入另一方的光纤时出现的损耗，用以下算式表示。=-10log(P2P1)dBP1：紧挨着接线部位前部的光功率P2:在接线部位反射的光功率该值越大，反射的光功率就越小，因此，噪声就越小。反射损耗是以数字表示的到光连接器的入射光功率与在接线面反射的光功率的比值，用以下算式表示。=-10log(P3P1)dBP1：紧挨着接线部位前部的光功率P3:在接线部位反射的光功率该值越大，反射的光功率就越小，因此，噪声就越小。插芯的研磨方法插芯的研磨方法，连接器的接线特性有所不同。光终接/接线箱、接头盒的有关规定防尘防水特性光终接/接线箱、接头盒都要求针对一般外界固体加以保护，并针对浸水加以保护(主要是室外)。保护的分类以JisC0920中规定的IP代码表示。表示方法IP54:防尘形并且针对水的飞沫加以保护。IP3X:针对直径为2.5mm以上的外界固体加以保护。省略针对水的保护。IPX7:省略针对外界固体的保护，保护工作做到即使浸水也没有影响。IP第二特性数字（针对浸水的保护等级）第一特性数字（针对外界固体的保护等级）表示方法特性数字保护程度（摘要）设需所第O非保护1针对直径50mm以上大小的外界固体加以保护23针对直径12.5EE以上大小的外界固体加以保护针对直径2.5Em以上大小的外界固体加以保护室内室内4针对直径10mm以上大小的外界固体加以保护室外5防尘形6耐尘影第特性数字O无保护1针对垂直落下的水滴进行保护2针对倾斜度低三15度竖直落下的水滴加以保护3针对从垂直到60度为止的嗑水加以保护架空4针对来自所有方向的水的飞沫加以保护架空5针对喷流加以俣护6针对激嚣喷流加以保护7保护工作做到BHI浸水也没有影响地下8针对在潜水状森下使用加以保护X无需技定的情况按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。单模光纤(SingIe-modeFiber):一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。多模光纤(MUlti-modeFiber):一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。多模光纤(MMF,MultiModeFiber),纤芯较粗，可传多种模式的光。但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽有关。单模光纤(SMF,SingleModeFiber),纤芯较细，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯。光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位m0例如：9125m表示光纤中心纤芯直径为9m,光纤包层直径为125mo五、光纤使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。R一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC.SC.ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC;按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。FC圆型带螺纹（配线架上用的最多）ST卡接式圆型SC卡接式方型（路由器交换机上用的最多）MT-RJ方型,一头双纤收发一体PC微球面研磨抛光APC呈8度角并做微球面研磨抛光（PC,APC为对接端面的类型）使用的光纤：单模：L,波长1310单模长距LH波长1310,1550多模:SM波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见至FC/PC",SC/PC等，其含义如下7前面部分表示尾纤的连接器型号SC接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头，LC接头与SC接头形状相似，较SC接头小一些.FC接头是金属接头,一般在光纤配线架(ODF)侧采用，金属接头的可插拔次数比塑料要多。下面是参考示意图：FOPCSCZPCSC/APCFDDIFC/APC上图中为光连接器,常见的是FC（俗称圆头）、SC（俗称方头）和LCoFC型又分为FC/FC和FCPC（APC）型前一个FC是FerruleConnector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC表明接头的对接方式为平面对接，PC是PhysicalConnection的缩写,表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。一般写成FC或PC均是指FC/PC光连接器。SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构其结构尺寸与FC型相同端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。常用于在数据工程中使用。一般SC型均指SC/PC。由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。ST和SC接口是光纤连接器的两种类型，对于IOBaSe-F连接来说,连接器通常是ST类型的对于100BaSe-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露,SC连接器的芯在接头里面。1.C光纤连接器采用模块化插孔（RJ）机理制成。其所采用的插针和套桶的尺寸是普通SC,FC等尺寸的一半。LC常见于通信设备的高密度的光接口板上。LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mmo这样可以提高光纤配线架中光纤连接器的密度。目前,在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。MT-RJ（MechanicalTransferRegisteredJack）起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。MU型连接器MU（MiniatureunitCoupling）连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的.25mm直径的套管,NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU-A系列）;具有自保持机构的底板连接器（MU-B系列）以及用于连接LD/PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。适配器上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF架上，供光纤连接。该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCHCORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。光跳线颜色为黄色，表示单模跳纤。该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色,表示多模跳纤。另外还有用于光缆成端的尾纤,英文名为PIGTAILCORD,一端与光缆熔接，一端固定在ODF上。在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。光缆尾纤特点：采用高质量的二氧化陶瓷插芯；光纤外径可选择C0.9mm.¢2.0mm.¢3.0mm;有FC、SC、ST等型号供选择；光纤长度可按用户要求业做；主要技术指标：插入损耗：0.3db;回波损耗：PC40db,UPC50db,APC60db;各项实验插入损耗变化值：互换性试验：0.2db（任意对接）振动试验：0.1db（5-50HZ,1.5mm振幅）抗拉强度试验：0.1db高温试验：0.2db（+85。连续100小时后）低温试验：0.2db（-40z连续100小时后）温度循环试验：0.2db（-40oC+85oCx循环5次后）温度试验：02db(-25oC+65oC,相对湿度93%,100小时后）耦合器纤耦合器（Coupler）又称分歧器（Splitter）,是将光讯号从一条光纤中分至多条光纤中的元件，属於光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到，与光纤连接器分列被动元件中使用最大项的。光纤耦合器可分标准耦合器（双分支单位12亦即将光讯号分成两个功率）、星状/树状耦合器、以及波长多工器（WDM,若波长属高密度分出，即波长间距窄,则属於DWDM）,制作方式则有烧结（Fuse）、微光学式（MicroOptics）、光波导式（WaveGuide）三种，而以烧结式方法生产占多数（约有90%）。很多人把适配器当作耦合器是错误的。
