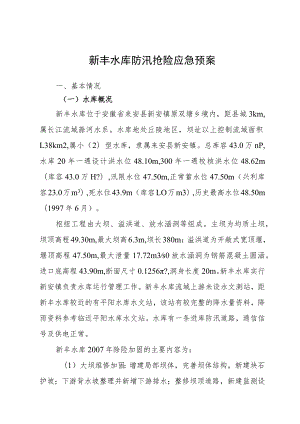

新丰水库防汛抢险应急预案一、基本情况（一）水库概况新丰水库位于安徽省来安县新安镇原双塘乡境内，距县城3km,属长江流域滁河水系。水库地处丘陵地区，坝址以上控制流域面积L38km2,属小（2）型水库，隶属来安县新安镇。总库容43.0万nP,水库20年一遇设计洪水位48.10m,300年一遇校核洪水位48.62m（库容43.0万H?）,汛限水位47.50m,正常蓄水位47.50m（兴利库容23.0万m3）,死水位43.9m（库容LO万m3）,历史最高水位48.50m（1997年6月）。枢纽工程由大坝、溢洪道、放水涵洞等组成。主坝为均质土坝，坝顶高程49.30m,最大坝高6.3m,坝长380m；溢洪道为开敞式宽顶堰，堰顶高程47.50m,最大泄量17.72m3s0放水涵洞为钢筋混凝土圆涵。进口底高程43.90m,断面尺寸0.1256?,洞身长度20m。新丰水库实行新安镇负责水库运行管理工作。新丰水库流域上游未设水文测站，距新丰水库较近的有平阳水库水文站，该站有较完整的降水量资料，降雨资料参考临近平阳水库水文站。水库有一条进库防汛道路，通信信号及供电正常。新丰水库2007年除险加固的主要内容为：（1）大坝维修加固：增建局部坝体，完善坝体结构，新建块石护坡；下游背水坡整理并新增下游排水；整修坝顶道路，新建监测设施。（2）溢洪道维修加固：新建溢洪道及交通桥，修整出水渠。（3）涵洞维修加固：拆除重建放水涵1座。（4）管理工程：新建管理房等管理生活设施等。（二）历史险情及处理情况无。（三）目前工程存在的主要问题暂未发现影响度汛安全的隐患。（四）水库下游情况水库下游防洪保护范围为新安镇双塘村约25km2耕地，保护人口3000人，水库影响范围内无居民居住。水库位置图见附件1,水库工程枢纽平面布置图见附件2,工程特性表见附件3,水库水位库容泄流曲线见附件4。二、水库泄洪和溃坝对下游的影响（一）泄洪影响水库泄洪汇入河道，河道行洪通畅，过流能力大于水库最大泄洪流量，水库泄洪影响小，正常泄洪时不需进行人员转移。（二）溃坝影响当水库溃坝时，影响范围有新安镇双塘村约2.5km2耕地，影响范围内无居民居住。溃坝影响范围见附件5。三、防汛抢险指挥组织体系来安县防指统一指挥调度新安镇新丰水库防汛工作，新安镇人民政府成立新安镇防汛抗旱指挥部，负责水库应急抢险工作，新安镇指挥部组织体系主要人员如下：政委：金宝福指挥长：韩巍峰副政委：赵静刘邦红副指挥长：黄祖文副指挥：吕政荣朱传学彭文静钟婉陈旭嵇波刘海蓉杨玲（镇党委书记）（镇党委副书记、镇长）（镇人大主席）（镇党委副书记）（镇人大副主席）（镇党委副书记）（镇党委统战委员）（镇党委委员、纪委书记）（镇党委政法委员）（镇党委组织委员）（镇党委宣传委员）（镇党委委员、武装部长）（副镇长）（副镇长）张现下设抢险救灾组、查灾核灾组、技术指导组、后勤保障组4个组。镇防指和双塘村负责人员转移安置、抢险物资调运、抢险队伍集结、后勤保障等相关工作。行政责任人：韩巍峰（镇党委副书记、镇长）；技术责任人:刘超（镇水利员）；巡查责任人：张启铭（村书记、主任），水库防汛抢险组织体系结构图见附件6o四、巡坝查险1、库水位47.50m以下巡查责任人：张启铭。频次：每天1次，发生降雨时每天2次。2、库水位47.50m以上巡查责任人：张启铭。频次：每天6次，强降雨持续时，每天至少12次，必要时加密巡查。3、水库发生险情巡查频次：24小时不间断巡查。巡查人员：由现场抢险指挥部具体安排。发现险情时，巡查责任人立即报告至行政责任人、技术责任人和镇防指。镇防指立即报至县防指（电话：）五、预警（一）泄洪预警1、库水位达汛限水位47.5Om且在继续上涨，溢洪道将要自由溢洪张启铭不游村组泄洪安全管理责任人。下游村组泄洪安全管理责任人负责做好相关泄洪安全管理工作。督促相关人员停止捕鱼、漂流、游泳等涉水活动和沿河群众避险。2、库水位超过47.50m开始溢洪时预警，之后水位每上涨0.1m,向下游预警1次。张启铭不游村组泄洪安全管理责任人。下游村组泄洪安全管理责任人负责做好相关泄洪安全管理工作。抢险队15人上坝巡查。3、库水位达设计洪水位48.10m镇防指决定发布抢险准备指令。镇防指一行政责任人一张启铭张启铭负责组织做好抢险准备工作。抢险队再15人上坝待命。4、库水位达校核洪水位48.62m镇防指决定发布抢险指令。镇防指一行政责任人一张启铭张启铭立即组织抢险工作。抢险队所有人上坝准备抢险工作。（二）险情预警1、水库发生险情。发生较大险情，镇防指决定发布抢险指令，视险情发展情况发布抢险人员转移指令。镇防指行政责任人一张启铭张启铭负责组织做好抢险准备工作或立即转移工作。2、水库突发重大险情。现场巡查人员向巡查责任人报告，巡查责任人上报镇防指。镇防指决定发布抢险指令，视险情发展情况发布抢险人员转移指令。六、避险转移（一）泄洪避险转移水库正常泄洪，不需进行避险转移。（二）溃坝影响转移当库水位达校核洪水位48.62m或发生重大险情时，由镇防指全面检查溃坝影响区内是否有临时生产人员、过往群众和从事涉水活动人员并实施立即避险。七、抢险及保障措施（一）水库抢险当库水位达48.10m且在继续上涨或发生险情时，新丰水库防汛抢险机构人员和防汛抢险队立即进驻现场，调运抢险物资，做好抢险准备。制定险情抢护方案，调动抢险队伍，调运抢险物资，组织开展险情抢护，及时将险情发展和处置情况报告县防指,抢险完成后安排专人监控出险部位。具体措施如下：1、做好天气及洪水预报气象部门要加强对灾害性天气的监测和预报，水库管理单位要及时收集掌握气象信息，对洪水发生和变化过程作出科学预测，提高防汛调度的科学性和预见性。2、超标准洪水应急抢险措施水库大坝为均质土坝，超标准洪水时，一定要做好洪水的调度，防止洪水漫顶，必须采取以下应急措施：加强水库工程的控制运用，制定合理的防洪调度方案。利用已有放水建筑物泄洪，必要时将水库的有放水建筑物全部打开，提前降低库水位。加高加固大坝防浪墙或抢筑子捻。加宽或降低溢洪道，加大泄洪能力。加强对大坝的巡视检查。3、千方百计降低库水位。4、工程应急抢险措施（二）常见的险情及抢护方法若水库发生如下险情时，联系县水利局技术抢险队，具体负责抢险部位的技术指导。抢险队伍由镇武装部具体负责组织抢险工作，水库常见的险情及抢护方法如下：1、漏洞险情的抢护：查找漏洞进水口的方法：查看漩涡、水下探摸；具体抢护方法：软帘盖堵、软楔堵塞、抛填粘土前俄；所需抢险物料：棉絮、草捆、麻袋、泥土、砂石等。2、渗水险情抢护方法：开沟导渗、反滤导渗、库内筑俄、柴士帮俄；所需抢险物料：编织袋、草袋、麻袋、砂石等。3、裂缝险情抢护方法：横墙隔断、纵缝处理。4、管涌险情抢护方法：反滤导渗、反滤围井、蓄水反压、导渗台；所需抢险物料：编织袋、砂、石等。（三）保障措施1、抢险队伍新安镇组织成立镇防汛抢险队，共48人，由镇防指调配，抢险期间可由水库现场临时防汛抢险指挥机构直接调配，负责新丰水库防汛抢险工作。抢险队伍人员见附件7。2、抢险物资水库现场储备袋类、砂石料、桩木等物资，并落实了部分社会号料，可用于新丰水库防汛抢险。抢险物资情况见附件8。3、培训演练镇防指针对预案巡坝查险、预警、转移避险等内容，每年汛前开展不少于1次的预案培训工作，并统筹做好预案演练工作。1、新丰水库位置图2、工程枢纽平面布置图3、工程特性表4、水库水位库容泄流曲线5、溃坝影响范围示意图6、新丰水库防汛抢险组织体系结构图7、防汛抢险队8、抢险物资9、新安镇防汛物资社会号料表10、新丰水库期调度运用计划表附件1：新丰水库位置图附件2：序号名称单位数量（加固后）备注一水文1流域面积km21.38坝址以上2水文资料系列年限年26平阳水库水文站3多年平均降雨量mm944.74多年平均径流量万n28.2平阳水库水文站5洪水设计标准洪峰m3s15.96校核标准洪峰m3s39.226实测最高库水位m48.41975年8月二水库1洪水标准设计标准P(%)5校核标准P(%)0.332特征水位校核洪水位m48.62吴淞设计洪水位m48.10吴淞正常蓄水位m47.50吴淞汛期限制水位m47.50吴淞死水位m43.9吴淞3库容总库容万43.0正常蓄水位以下库容万n?24.0死库容万11P1.0三大坝1坝型均质土坝2地基特征第四纪淤积-冲积3最大坝高m6.34坝顶长度m380序号名称单位数量（加固后）备注5坝顶宽度m3.06坝顶高程m4937防浪墙顶高程m/四*41、头溢洪道1型式开敞式宽顶堰2地基特征层粘土层3堰（槛）顶高程m47.54溢流段长度m45设计流量m3s6.986校核流量m3s17.72五放水涵洞1结构型式钢筋混凝土圆涵2进口高程m43.903断面尺寸m20.1256直径400mm4洞身长度m205设计流量m3s0.11六加固处理措施1大坝2大坝防渗m2/3坝身、坝坡m380坝身加高，坝坡培厚，上游块石护坡、新增排水设施4溢洪道m34.6重建5放水涵洞m20拆除重建七工程占地与拆迁1永久占地,-田22临时占地.-田2.53拆迁房屋7HT/4其它棵100林木八经济指标序号名称单位数量（加固后）备注1工程总投资111.432工程效益保护面积km22.5保护人口人3000灌溉面积万亩0.11发电装机容量KW/年供水量万n/附件4：水库水位库容泄流曲线表1.水位容积关系表高程(m)面积(Km2)库容(万m3)43.50.0060.444.00.0141.044.50.0242.045.00.0363.445.50.0525.646.00.0708.746.50.08812.747.00.10817.747.50.13023.648.00.15831.548.50.19440.449.00.24051.8表2.溢洪道水位泄量关系表水位(m)溢洪道泄量(s)水位(m)溢洪道泄量(m3s)47.50.0048.310.7747.71.3548.515.0547.93.8148.719.7948.17.0048.924.93附件5溃坝影响范围示意图姓名联系方式姓名联系方式黄祖文杨梅徐适李跃玲刘超吕新昊翟强陈国清陶应绕付兵詹来传张海东金伟李圣明张根民顾广健任海沈树林张建国陈德清王东久郭玉元杨学刚方二龙李晨洋张启铭朱会军孙明辉陈元江方军郑明义王永根甘银梅孙旺春耿存瑞朱现荣马如斌涂修明张现刘开明朱正青戴玉新潘凤勇杨荣兵张盛惠宝明李朝翠1张文军防汛物资调查表物资名称袋类（条）砂石料（立方米）桩木（立方米）铁锹（个）数量备注：防汛物资存放于双塘村村委会。附件9新安镇防汛物资社会号料表序号社会号料单位数量联系单位联系人联系电话1纺织袋万条1陶应春门市部陶应春2水泥t10玉勇水泥钱玉勇3砂石料m3500杨后武门市部杨后武4木材m3200苗圃同戴璇5挖掘机台3来双机械租赁有限责任公司杨洋6铲车台2来双机械租赁有限责任公司杨洋7运输车辆2来双机械租赁有限责任公司杨洋附件9新丰水库（小型）汛期调度运用计划表位置：来安县县新安镇双塘村水系：J长江口淮河口新安江流域河集水面积：138平方公里总库容洪水标准大坝溢洪道/泄洪洞设计频率设计水位校核频率校核水位坝型最大坝高坝顶高程坝顶氏度溢洪顶高程是否有闸堰顶宽度/孔径最大泄量432048.130048.62土坝6.3049.3038047.50无1017.72汛期：N月_1日2月过日汛限水位：47.50米洪水调度方式：当库水位达到46.50米并预报有强降雨时,通过放水设施预降水位至45.50米,库水位超过溢洪道顶高程时自由溢洪。调度权限：新安镇人民政府调度令执行人员：张启铭，联系方式：泄洪预警水位：45.50米。泄洪预警人员：毕海昌，预警方式：手机、喇叭泄洪预警信息发布对象：土家刚,联系方式：下游泄洪（垮坝）威胁对象：下游一公里内无人上坝道路：砂石路，长度：0.38公里,是否能通车：能，路况：一般好/一般/差。放水（灌溉、发电等）设施：孔径（直径或宽义高）溢洪道1个，宽高：4.5m*l.5m中国工程咨询协会备案备案编号：0005有效期至：长期备案专业：农林水利、生态环境等来安县新安镇新丰水库防汛抢险应急预案来安县新安镇人民政府匕安徽环滁水利勘测设计咨询有限公司fSMM2022年3月来安县新安镇新丰水库防汛抢险应急预案技术校审审查签名核定签名批准签名姚泽永尹宗虎张广发项目组成员职责姓名职称（执业资格）签名（执业印章）项目负责人沈宗奎咨询工程师（咨登9）编写成员刘超吴家亮董何霞姚泽永李光耀吕中军程源宋亚冬范维涛来安县新安镇人民政府安徽环滁水利勘测设计咨询有限公司2022年3月
