3号出入口围护结构施工方案.docx

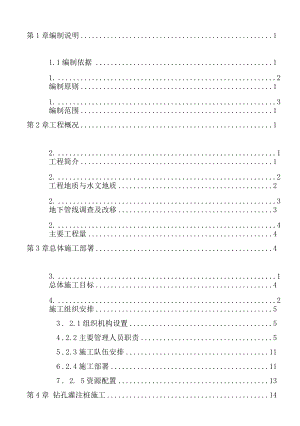

第1章编制说明11.1编制依据11. 2编制原则11. 3编制范围1第2章工程概况12. 1工程简介12. 2工程地质与水文地质22. 3地下管线调查及改移32. 4主要工程量4第3章总体施工部署43. 1总体施工目标44. 2施工组织安排53 . 2.1组织机构设置54 .2.2主要管理人员职责55 .2.3施工队伍安排116 .2.4施工部署117 . 2. 5资源配置13第4章 钻孔灌注桩施工148 . 1 HI号出入口围护结构简介144. 2钻孔灌注桩施工方案154.1.1 1施工工艺154.1.2 施工质量控制要点及控制方法204.1.3 钻进过程中易出现的问题及解决措施20第5章工期保证措施225. 1组织保证225.1 技术保证225.2 材料保证235. 4机械设备保证235.5劳动力保证23第6章 质量管理体系及保证措施246. 1质量控制目标246.2质量管理体系246. 3质量保证体系246.4质量控制措施266. 4. 1工序控制267. 4.2原材料质量控制268. 4. 3施工技术要求和措施269. 4.4施工质量过程管理2710. 4. 5技术管理控制28第7章文明施工、环境保护措施2911. 1文明施工保证措施 2912. 环境保护措施3012.1.1 防噪音和尘土污染措施3112.1.2 防地表水和地下水污染措施3112.1.3 麓和建筑垃圾处理327. 2. 4防振动措施327. 2. 5文物保护措施327.2.6农民工权益保护措施328章消防、安全、保卫、健康体系及措施328.1 消防体系及措施328.2 施工安全保证体系及措施331.1.1 2. 1施工安全保证体系331.1.2 施工安全管理措施361.1.3 施工安全技术措施388.3 保卫体系及措施418.4 健康保证措施41第1章编制说明1.1编制依据1、武汉市轨道交通2号线一期工程中南路站HI号出入口围护结构施工设计图纸。2、现场调查的施工临时用水、用电、便道、场地、交通等情况。3、我公司现有人员的施工管理水平、技术水平、科研水平、机械设备配套能力以及资金投 入能力。4、和业主签订的施工合同。5、国家和行业内规定的工程建设标准强制性条文。6、地铁施工有关的施工技术规范、规程、标准;建筑桩基技术规范。(JGJ94-2008)(2)地下铁道工程施工及验收规范(GB 50299-1999) 2003版钢筋焊接及验收规范(JGJ18-2003)(4)地下铁道、轻轨交通工程测量规范GB50308-19997、我单位多年从事铁路、地铁、市政等工程的施工经验。1. 2编制原则1、执行国家及武汉市政府所制订的法律、法规,并做到模范守法、文明施工。2、针对城市施工的特点,科学安排,合理组织、严格管理、精心施工,以减少对周围环境 及居民正常生活的影响。3、采用成熟的施工技术、施工工艺及先进的设备,确保施工安全和工程质量,按期向业主 提供一个优质的工程产品。4、根据现场的实际施工条件,优化施工安排,均衡生产,保证工期。5、以企业诚信、服务为宗旨,以安全为保证,以质量为生命,以管理为手段,实现本工程 安全、优质、快速的目标。1. 3编制范围本专项方案编制范围:中南路站H1号出入口围护结构钻孔灌注桩专项施工方案。第2章工程概况1.1 工程简介中南路站位于武昌区,南与武珞路丁字相接,北接中北路,车站为地下二层岛式站台车站,与四号线换乘,同步实施。车站总长约290m,标准段宽42. 9m,车站共设置6个出 入口,3组风亭、风道。本方案涉及IU号出入口围护结构的施工。HI号出入口位于车站的西侧, 与中南商业大楼地下室合建。in号出入口为现浇钢筋混凝土箱型框架结构,由板、侧墙、中隔墙 等构件组成。结构设置外包防水层。III号出入口平面位置图2-1中南路站HI号出入口平面位置示意图1.2 工程地质与水文地质依据中冶集团武汉勘察研究院有限公司2008年11月提供的武汉轨道交通二号线一 期工程中南路站岩土工程勘察报告(详细勘察阶段),本工程的岩土工程地质、水文地质 情况如下:一、工程地质概述1、人工填土层:杂填土、素填土,厚0.304 60米;2、第四系全新统冲洪积层:粉质粘土,厚L 20T0.00米;3、第四系上更新统冲积层:粉质粘土,含碎石粉质粘土,厚2. 60-20. 00米;4、第四系中更新统冲洪积层:含碎石粘土、粉质粘土、粉砂、圆砾,厚1.00-17. 30 米;5、第四系下更新统冲积层:卵石(古河道堆积物)、含卵石粉质粘土,卵石厚大于18米,局部厚大于6米;6、石灰二叠系(C-P)岩层:其埋深62.50米。二、水文地质概述1、场区内地下水类型:上层滞水、承压水、基岩裂隙水。2、上层滞水:主要分布于人工填土之中,受大气降水与生活用的水补给;3、承压水:主要分布在粉砂、园砾、卵石地层中,水头高6. 6米;4、基岩裂隙水:主要存在于C-P石灰岩岩层裂隙中,因岩石埋深较大,其基岩裂隙 水对工程影响较小。地质纵断面图2. 3地下管线调查及改移中南路站in号出入口范围主要地下管线有Bll800*600, 10KW的电力管线, BH1000*800, 10KW的电力管线,0300排水管(碎),6100天然气管线。我单位分别采取 物探、现场勘察和向产权单位核实的方式,对施工期间影响的管线进行详细调查,并将施 工围挡内的管线进行汇总如下:围挡范围内管线序号产权单位名称数量规格1国家电网局电力BH800*600, 10KW2国家电网局电力BH1000*800, 10KW3水务局排水3004中商集团天然气61002. 4主要工程量重要工程量一览表序号工程项目单位数量备注1钻孔桩m8292混凝土3 m7003钻孔桩钢筋量t130第3章总体施工部署3. 1总体施工目标一、工期目标计划2011年11月20日开始施工,2011年12月31日竣工,总工期51天。二、质量目标确保本工程质量达到合同要求及国家现行的工程质量验收标准和设计要求,工程合格 率100%,确保达到市样板工地目标。三、安全目标本工程的安全生产管理目标为合格,确保达到“六无”目标:1、无因工死亡事故,年重伤率不大于万分之二;2、无拆迁工程事故和设备安装工程重伤以上(含重伤)事故;3、无触电、物体打击、高空坠落等事故;4、无重大机电设备事故、重大交通事故及火灾事故;5、无因施工造成地表沉陷及由此导致交通中断、通讯中断、用电中断、各种水管破 裂漏水、煤气泄漏爆炸等重大公共安全事故;6、无集体中毒事故。四、环保目标预防和消除施工造成的环境污染,控制排污、控制扬尘、降低噪音、减少大气污染、 按指定位置堆放弃土弃浆、保护植被、塑造绿色工地,施工排污达标率100%,创环境保护 达标工地。五、文明施工目标根据业主文明施工的相关规定及业主的文明施工管理办法,进行工地现场规划,建设绿色施工场地,文明施工目标明确,体系健全、措施得力,确保达到“武汉市文明样板工 地”,争创“省级文明工地”。3. 2施工组织安排3.2.1组织机构设置项目经理部在本工程中实施三级管理模式,决策层一管理层一作业层,施工组织机构见图3-2项目经理:石旭东项目书记:李恒明图3-2施工组织机构图3. 2.2主要管理人员职责1、项目经理严格按照国家或地方的法律法规、行业标准、规范以及公司的有关规定,开展施 工生产活动。 全面负责工程项目的施工任务,加强对工程项目的安全、质量和工期管理,确保 合同履约。 科学合理组织、配置工程项目的人、财、物等各种生产要素,积极推广和应用新 技术、新工艺、新材料,努力提高施工管理水平。(4)严格财务制度,建立成本控制体系,加强成本管理,搞好经济分析核算,全面完 成公司下达的经济指标。 搞好与建设单位、设计单位、监理单位、地方主管部门等各方面的关系,保证工 程项目管理目标的实现。(6)加强项目经济技术资料的管理,及时办理各种签证和向建设单位其它有关单位结 算及变更索赔。 在施工生产过程中,注意抓好精神文明建设、企业文化建设,做好群众工作,搞 好党风建设。(8)自觉接受公司领导及公司职能部门的业务指导及监督、检查,遇到重大问题、紧 急情况等特殊事项应随时报告并提出处理意见。2、项目书记贯彻执行党的路线、方针、政策及上级党委的决议、决定、指示和工作安排,主 持党组织全面工作,执行党组织决议。 落实“大事集体决策、党政共同负责”的领导体制,按照民主集中制原则,参与 项目部重大问题的讨论与决定,并通过党组织的工作,保证项目部各项工作的顺利实施。负责项目部党的思想、组织、作风建设,对项目部下属单位党的工作进行领导和 指导;加强党员教育管理,组织开展创先争优活动。(4)加强项目部领导班子党风建设,落实党风建设责任制,开展党风党纪教育。 支持项目经理按其职责权限充分行使职权,协调项目经理与职代会、群众组织之 间的关系;协调项目部与所在地方的关系。(6)坚持党管干部、党管人才的原则,负责干部的教育、培养和考察工作。领导项目部党建、思想政治工作、精神文明建设和企业文化建设,负责队伍全面 建设。支持群团组织活动。3、安全经理 认真贯彻执行国家安全生产方针、政策、法规和上级有关安全生产规程、规定和 办法等,结合单位或工程项目实际,制定具体的管理办法或实施细则,并负责检查落实。 负责危险源辩识及风险评价、风险控制工作。 每月组织一次安全生产大检查,并经常深入现场及时发现和解决安全生产中存在 的问题。对重点现场或关键岗位要实施重点检查,认真做好检查记录,对查出的问题要定 人、限时解决。(4)负责对职工进行安全生产的宣传教育,重点检查新工人的“三级”安全教育情况。发生安全事故时,要立即赶赴现场处理,组织调查,提出事故调查报告报有限公 司审批。(6)采用新设备、新材料、新工艺时,必须向作业人员进行交底。 协助项目经理做好作业队伍和从业人员以及进场设备的审查和安全把关工作。 保证施工现场各种临时建筑和临时设施符合安全技术标准和文明施工要求。(9)做好事故应急预案的编制和落实工作。(10)负责施工现场标准化管理工作。4、生产经理 认真贯彻执行国家和工程所在地政府有关法律、法规、方针、政策,执行企业有 关管理制度,维护企业的合法权益。 协助项目经理做好现场施工管理工作,及时准确的传达项目领导有关施工生产方 面的指示、决定,督促检查和反映执行情况。 根据施工组织设计和施工计划,准确、及时、全面的掌握工程动态,分析施工形 势,提出合理化建议,对工程问题要有预见意识,及时协调各方关系,促使施工生产均衡 发展。(4)准确掌握工程施工计划、节点目标;工程任务总额、施工产值;主要实物工程量; 工程安全、质量情况;施工机械配备、主材消耗情况及施工情况。 做好施工生产综合分析,定期向单位领导和上级部门汇报工程完成情况,提出改 进措施和合理化建议。(6)协助项目领导组织召开工程碰头会、工程例会,及时发现和处理施工中出现的问 题,对解决不了的要提请有关部门研究处理。 协助项目经理做好作业队伍和从业人员以及进场设备的审查、检验工作。(8)负责组织做好抗洪抢险工作、冬季施工工作和现场文明施工工作。 负责施工现场标准化管理工作。5、总工程师 总工程师在项目经理的领导下开展工作,负责项目部施工技术全面管理工作。 认真严格执行国家行业技术标准、规范、规程,负责组织指导技术人员熟悉合同 文件和施工图纸,严格按施工规范、操作规程组织施工。 负责制定施工方案,编制施工组织设计和科技创新计划,并组织实施。(4)分管项目安全、质量管理工作和工程质量创优计划的制定和组织实施,负责技术 质量事故的调查和处理,并及时向上级报告。负责审核签发变更设计报告、索赔意向报告及检查索赔资料的完整性。(6)负责施工过程中试验、测量等重大技术问题的决策及报告。审定测量复测定线成 果和特殊重要工程部位的施工放样实施方案。 组织工程质量、安全检查工作;组织技术质量、安全总结和交流。负责向技术人 员进行书面技术交底和科技保密知识教育,注重技术资料、实物的保密及设防措施。(8)主持交(竣)工技术文件资料的编制,参加交竣工验收,组织施工技术总结、学 术论文、工法和科技进步的撰写并负责审核和向上级报告。6、总会计师贯彻执行党的经济工作方针、政策、法令和制度,执行公司制定的各项规章制度, 结合项目的实际情况,制定项目部财务管理办法,组织实施。按照现行财务规定,审核会计凭证的合法性、真实性和完整性。 合理设置账簿,正确填制凭证,严格审核票据的真实性,正确运用会计科目。(4)参与项目部各项经济合同的签订工作,搞好财务管理、责任成本管理及核算工作, 指标分解到有关部门及责任人。按时督促业务部门计量、消耗、归集、结转成本及费用,实事求是地按时上报各 种数据资料。(6)每月定期召开项目部成本费用分析会,对资金支出、成本及费用开支进行考核, 分析当期经营状况,针对存在的问题进行披露,提出整改意见。负责项目部的固定资产、流动资产的管理及核算工作,按时计提、分摊有关成本 费用,并登记辅助台账,与上级业务部门数额一致。(8)负责项目部债权、债务清算及“五金”的计提上缴工作。(9)完成领导交办的其它工作。7、总经济师(1)总经济师在项目经理的领导下,负责项目部计划统计部门的全面工作。负责组织项目初期评估,做好预算分割,预测项目收益。 依据公司合同范本,负责起草工程承包合同。(4)组织工程合同洽谈,研究工程承包费用,检查、监督和指导合同过程执行情况。组织施工队伍的考察与选择,并负责对其进行综合评价(6)组织项目对上、对下验工计价,组织变更索赔工作,主抓项目责任成本预测与控 制。 按照施工进度计划,组织编制项目及队级施工计划,并对实施情况检查、考核与 监督;负责队级的成本核算;组织并审核提供物资部门的材料计划。(8)经常保持与所在工程建设单位及监理的工作联系,熟悉了解工程施工过程。及时完成领导交办的其它工作。8、后勤主任 按期召开职工代表大会,执行大会的决议和上级工会的决定,负责组织项目部工 会的日常工作。 对全体会员进行思想政治教育,鼓励支持职工学习文化科学技术和管理知识,引 导和教育职工不断提高自身素质。 依法维护职工的民主权利,代表和组织职工参与项目部的民主管理,发挥民主监 督作用。(4)维护职工的合法权益,维护女职工的特殊权益,参与协调解决涉及职工切身利益 的问题。 协同项目部领导做好评先创优、表彰以及总结推广先进经验工作,并做好劳动模 范的推荐工作。(6)关心职工生活条件和工作条件。深入了解群众生活,及时反映职工的困难,解除 职工的后顾之忧。开展有益职工身心健康的文娱活动,丰富职工的业余生活。9、工程技术部 组织设计文件会审,全面掌握施工图纸、合同技术规范,根据合同要求,编制实 施性施工组织设计。 负责工程测量、量测、试验、隐蔽工程的检查评定,配合设计、监理的工作。 根据工程具体情况,结合项目管理特点,制定技术、安全、质量等管理细则和保 证措施。(4)归口管理变更技术洽商,建立技术及质量管理日志,做好项目技术档案管理工作。按照一体化贯标全面开展各项活动。(6)掌握项目各生产单位的工程进展情况,归纳分析影响进度的因素,并提出改进措 施。组织重点技术问题攻关,负责技术交底,检查指导项目作业队的技术工作。(8)编制年、季、月施工计划,监督计划执行情况。10、安全环保部 主抓工程的安全和质量,负责隐蔽工程的检查。 组织处理安全质量事故。 经常深入工地,检查安全、质量技术交底的执行,有权对当事人进行处理,并对 查出的问题书面汇报主管领导。(4)负责对施工环境进行消毒。制定环境保护措施,监督现场的文明施工及环境保护措施的落实。(6)负责与地方政府、各专业管理单位、业主代表等的联络协调工作。11、物资设备部 按施工图、施工组织设计及合同要求,负责材料和设备订货采购、租赁,为项目 施工提供保障。 编制材料、设备供应计划,经主管经理批准后负责实施。整理保管好一切材料、机电设备的资料和报告证件等,建立管理台帐,做好各项 材料消耗和库存统计工作。(4)根据项目管理特点,制定物资设备管理标准和实施办法,对工程使用的材料、机 电设备的质量和管理负全责。负责投入本工程的机械设备的日常维修、保养计划,确保机械设备的完好率。12、预算合同部及财务会计部根据合同要求,结合工程具体情况,编制年、季、月施工计划、项目成本计划和 资金使用计划,确定、分解成本控制目标。 负责向业主提供按合同文件规定的、必须递交的证明文件,办理与业主间工程款 的收取、支付。 办理验工计价和内部承包核算。负责合同管理、索赔申请、清算积累,负责与业主代表办理追加金额,处理索赔 等事宜。 财务部负责内部财务管理。13、综合办公室办公室是项目经理部的综合协调部门,主要负责项目的对外联络、文秘、人事劳资、 治安保卫以及内部行政事务。根据本工程的工期要求、工程特点和专业化施工的要求,考虑合理配置人力资源和 便于协调管理,项目部下设钻孔灌注桩作业班组,施工班组由项目部统一协调与安排, 按计划有序的组织施工,其各施工班组任务分工见下表:钻孔灌注桩作业班组序号工种人数备注1钢筋工202模板工63混凝土工84普工65钻机司机26后勤5合计473. 2. 4施工部署一、临时设施1、施工围挡按照业主指定的施工围挡材料在交通疏解范围内进行施工围挡,施工围挡高3m,施工 围挡大门宽度6m,大门采用折叠式,同围挡高度相同,大门处设置充足的照明设施,符合 安全、美观、文明施工的要求。2、场地硬化场地浇筑20cm厚C15混凝土硬化地面,四周设排水沟,使雨水、生产用水能及时排 入沉淀池处理,然后排到市政管网,做到场地内无积水。3、钢筋加工场钢筋加工采用现场内加工,在施工围挡内设置5m宽、30nl长的钢筋加工场地。4、施工用水施工用水包括生产用水、生活用水和消防用水,生产用水采用在现场打抽水井供应, 生活用水选用接市政自来水网,施工中尽量节约用水,避免造成用水污染,生活用水要经 过处理后排到市政污水管道。5、施工用电 采用380/220V三相五线系统供电,地上照明用220V照明。 选用的导线截面积保证线路末端的压降不超过5% (低压电)。 电线线路使用绝缘良好的胶皮线架设,施工地段的临时电线路采用普通电缆。 对输电线路由电工班安排专人经常进行检查维修。6、空压机为减少对施工现场居民的影响,空压机房采用砖混结构,确保其良好密闭隔音性能, 采用低噪音空压机。在空压机房侧设置空压机冷却循环水池,部分用水通过设置的临时排 水沟经沉淀净化后排入市政排水管网。 、施工期间的排水和防洪设施(1)排水设施对施工场地进行硬化处理,以利排水,同时沿施工围挡周围设置排水沟。布设排水 系统,确保施工期间场地内的生产、生活废水汇集、沉淀后排入市政污水管道。排水沟断 面尺寸为0.3X0. 3ni,沟底设1%的排水坡,并用水泥砂浆抹面。排水沟通至洗车槽下的沉 淀池。水沟、沉淀池上方采用角钢与钢筋焊接成盖板,保证美观、整齐。(2)防洪设施根据现场的施工条件及城市排水系统的布置,制定防洪预案。施工中加强对排水系统 的围护,做好防洪物资的储备,定期检查排水设施,保证排水系统畅通。(3)洗车槽在施工现场围挡的大门内侧设冲洗槽和沉淀池,所有驶出现场的车辆,都必须冲洗干 净,场地内部水沟均通向沉淀池。施工场地内的生活污水及冲洗污水流经沉淀池沉淀处理 后,排入市政污水管道。洗车槽见下图。:1. 0 I1洗车槽示意图3 . 2. 5资源配置1、施工机械配置见下表钻孔桩机械设备表序号机械或设型号数量制造额定功率备注1旋挖钻机R41212006. 51802泥浆运输车EQ3141G 改制52006. 11183挖掘机PC200-6/0. 8m312005. 6/4插入式振捣器I1Z6-5042008. 51.55电焊机BX-30042002. 63006钢筋调直机GT4X1412002. 5157钢筋弯曲机GW40D12002. 438钢筋切割机GQ4012003. 649汽车吊QY16A12001.6/2、测量仪器配备测量仪器配备表仪器设备名称数量仪器状态标定情况索佳SET2130R全站仪一套良好已标定AT-G2水准仪一套良好已标定棱镜组二套良好DSC232水准仪一套良好己标定对讲机3部良好HSP-50钢卷尺1把良好已标定第4章钻孔灌注桩施工4 .1 III号出入口围护结构简介基坑围护结构采用排桩加内支撑。外围护结构采用钻孔灌注桩,内支撑系统采用混凝 土支撑+钢管支撑。钻孔灌注桩采用中8001200mm钻孔灌注桩,深度为6. 5-17. 6m,桩间 采用喷射混凝土挂网喷锚,如下图所示:1200 .1200 .1200 J200 ,1200 .12004. 2钻孔灌注桩施工方案4. 2.1施工工艺钻孔灌注桩工序流程图一、施工准备1、原材料试验及进场:对要进场(含商碎站)的钢筋、水泥、砂石料、外加剂等材 料报监理工程师进行取样检测,合格后方可进场使用。2、设备标定:对商碎站所用的计量、检测等设备在施工前要进行检查标定,合格后 方可使用。3、对作业层进行技术交底:技术交底有技术部门负责人编制,作业前对施工队及工 班进行交底。4、场地平整:根据设计要求合理布置施工场地,必须落实四通一平,即路、水、电 和通信通。先平整场地、清除杂物、换除软土、夯打密实。规划行车路线时,使便道与钻 孔位置保持一定的距离;以免影响孔壁稳定;钻机底盘不宜直接置于不坚实的填土上,以 免产生不均匀沉陷;钻机的安置应考虑钻孔施工中孔口出土清运的方便。5、水电接入:临时用电从永久施工场地计入,施工用水采用自降水井,同时备用一 台一定电压的发电机组做应急使用。6、泥浆池及制备泥浆:泥浆池随钻机在作业现场开挖。泥浆采用优质膨润土、纤维 素、加入纯碱和水搅拌而成。现场设置泥浆池(含回泥浆沉淀池及泥浆储备池),一般为 钻孔容积的1.52.0倍,要有较好的防渗能力。在沉淀池的旁边设置渣土区,沉渣采用反 铲清理后放在渣土区,保证泥浆的巡回和存储空间。根据工程地层条件,要求制备泥浆比 重控制在1. 15L 2o7、护筒制作:采用10nmi钢板制作,内径一般比直径大200400mm,长度一般为3. 0m, 同时在护筒的对角分别焊接一个“耳朵”,用来承托护筒,防止护筒意外下沉。上部开设 2个溢浆孔。二、测量放线准确测量桩位,桩位用20mm长度为3540cm钢筋打入地面30cm,作为桩的中心点, 然后再钢筋头周围画上白灰记号,既便于寻找,又可防止机械移位时破坏桩位。三、埋设护筒钻孔桩是在陆地上进行的,则一般采用挖坑法,比较简单易行。桩基定位后,根据定 位点拉十字线钉放四个控制桩,以四个控制桩位基准埋设钢护筒,埋设护筒时底部与土层 相接处用粘土夯实,厚度为300500mm外面与原土之间也要用粘土填满、夯实。由人工和 机械配合完成,利用钻机挖斗将其静力压入土中,其顶端应高出地面20cm,并保持水平, 埋设深度在35ni,护筒中心与桩位偏差不得大于50nlm。护筒埋设要保持垂直,倾斜度应小 于 L 5%0四、钻孔1、钻机就位旋挖钻机利用行走系统自行就位,钻机就位后钻机桅杆中心要与桩中心对准,钻机调 平,使钻桅垂直,旋挖钻机调平可以通过自动控制系统完成。2、注入泥浆泥浆符合要求,钻机就位准确后,用泥浆泵向护筒内注入泥浆,泥浆注到旋挖时不外 溢为止。在旋挖过程中每挖一斗向孔内注一次泥浆,使孔内始终保持一定水头和泥浆质量 稳定。3、旋挖根据地质情况,采用相应的合适钻头。护筒内注入泥浆达到要求后开始旋挖。钻机刚 开始起动时旋挖速度要慢,防止扰动护筒。在孔口段5nl8nl旋挖过程中特别要注意通过控 制盘来监控垂直度和孔径,如有偏差及时进行纠正。在全部挖孔过程中做好钻进记录,随 时根据不同地质情况调整泥浆指标和旋挖速度。旋挖过程中孔内要始终保持一定水头,每 挖一斗都要及时向孔中补充泥浆。注入泥浆和旋挖要相配合,以保证成孔质量。4、运弃硝每孔挖出的弃殖及时用装载机清理干净。五、检孔钻进达到要求孔深停钻后,主要保持孔内泥浆的浆面高程,确保孔壁的稳定。要尽快 将钻机移位,终孔验收工作。利用检孔器进行检孔。桩位偏差50mm;桩身垂直度偏差1%;桩底沉渣W200mm六、清孔旋挖钻一次清孔用挖斗反复捞取松磴,直到松磴厚度符合规范要求为止。二次清孔在 安装钢筋笼和下导管之后进行,调整泥浆比重,以小比重泥浆注入孔中,置换孔中的沉磴 和大比重泥浆,使泥浆比重和沉磴厚度符合规范要求,经监理工程师同意后灌注水下碎。泥浆相对密度:1.021.10,粘度:1822s,砂率:W4%,泥皮厚度:V2mm, PH值: 7 11。七、钢筋笼制作1、加工主筋采用接驳器机械连接,加强筋采用搭接单面焊,搭接长度不少于10d(d:钢筋直径),亦可采用双面焊,搭接长度不少于5d。2、制作成型:(1)加强箍筋与主筋点焊,2m布设一道,螺旋筋环向间距100mm/200mnb与主筋点焊,焊点梅花形布设,焊接要牢固;(2)钢筋笼制作完毕后,挂上标志牌,详细注明其部位,并报请项目部技术主管检查, 并由监理工程师鉴定合格后,方可使用。根据桩底桩顶标高预先计算出吊环长度,并另作 吊环,将其设置于钢筋笼顶端,以保证钢筋笼下放到设计位置。钢筋笼制作允许偏差见下 表:钢筋笼加工允许偏差钢筋笼长度 (mm)钢筋笼直径 (mm)主筋间距 (mm)箍筋间距 (mm)±100±5±10±20八、钢筋笼吊放与安装钢筋笼安装采用25T汽车吊起吊入孔,采用三点起吊的方式下沉到设计高程后马上检查其位置是否安装到设计位置,是否偏心,经监理工程师检查合格后,笼顶吊环穿入中 100mm钢管2根予以固定。1、钢筋笼搬动和起吊时要防止扭转、变形、弯曲,采用加强架立筋作撑以增加钢筋 笼的刚度。2、钢筋笼吊装前先在笼外焊接限位筋,用以保证钢筋笼与孔壁之间的间隔满足钢筋 的保护层厚度。九、导管安装导管采用力300的无缝钢管,每节3nb最底节5m,配2节1m, 2节2nl的短管,用来调节 导管高度。在下导管前,要对导管进行认真检查其是否损坏,密封圈,卡口是否完好,内 壁是否圆顺光滑,接头是否紧密。对导管做水密、承压、接头抗拉试验,以检验导管的密 封性能、接头抗拉能力,符合规范要求方可下导管。质量不可靠的导管不准使用。下导管 必须有专人负责,导管必须居孔中心,下导管时防止导管插入钢筋笼和孔底。导管距离孔 底 2540cm。十、混凝土拌合、运输、灌注1、混凝土由商碎站拌合运输,要求碎坍落度1822cm,坍落度损耗不大于2cm/h。配 料拌合时由我单位一名质检人员旁站监督,确保混凝土标号符合要求。2、碎采用罐车运输,运至施工地点后检查坍落度是否满足设计及规范要求,如果不 满足灌注要求,将不合格料退回供应商。首灌量是水下性灌注的关键指标,初灌后导管埋 深不应少于1. 0m,本工程采用8n13碎运输车运送碎,初灌量满足要求。初灌时使用球胆作 为隔水塞。3、随着混凝土的上升,适当提升和拆卸导管,导管底端埋入混凝土面以下的深度控 制在26m,严禁把导管提出混凝土面。浇筑时要有专人测量导管埋深及管内外混凝土面 的高差和混凝土的浇筑方量。每一根桩的混凝土浇筑必须连续进行,一次完成。4、控制最后一次混凝土的灌入量,应保证设计桩顶标高和混凝土质量,灌至桩顶标 高以上50cm。5、浇筑时间按初盘混凝土的初凝时间控制。灌注的桩顶标高应比设计桩顶高出0.5m (以后凿除),以保证桩顶混凝土强度。6、灌注过程每罐碎灌注后应及时测量佐面上升高度,计算导管埋置深度确定导管拆 卸长度。本工程要求最小埋管深度不小于2. 0m,最大埋管深度不大于6. 0m。严格控制初灌 速度,防止钢筋笼上浮。7、由于灌注使用商品碎,碎抗压强度资料及有关原材料由搅拌站提供,作为双控措 施,施工现场每桩制作试块1组,以检验役强度。8、碎灌注过程中应组织好人力、物力,连续灌注,做好灌注记录。每根桩必须制作 碎试块并及时养护,拆模后送至试验室标准养护,制作数量严格按照试验室通知规定制作。 灌孔桩施工结束后,应及时的填写碎灌注记录,并及时清理场地,处理好泥浆排放, 达到监理工程师的满意。十一、桩基检测待桩的混凝土强度达80%以后,即可进行桩头处理,人工用风镐凿除桩头,桩顶标高 要符合设计要求,待桩头处理完毕后,按设计要求对桩的完整性进行检测,检测可采用大 小应变法进行,经检测合格后进行冠梁的施工。检验频率不低于10%o十二、冠梁施工首先将钻完孔的场地清理干净,清除软土及泥浆。 桩头处理:凿除时,要凿至桩顶设计标高,桩顶要求凿平,露出强度高的均质碎 面,并清除表面的碎碎硝。钢筋及预埋件的制作和安装:钢筋采取提前加工现场绑扎成型的方法,重点是保 证钢支撑预埋钢板的位置和角度。当预埋筋与冠梁钢筋冲突时,适当挪动冠梁钢筋。 模板的选择及安装:模板采用小型钢模拼接,拼接时要求模板表面平整,无缝隙。 表面满涂隔离剂(机油)。加固方式采用拉筋对拉和钢管支撑的方法。(4)浇注混凝土:混凝土由商混站供应,浇注前先将原混凝土表面洒水湿润,以保证新老混凝土的结合良好。浇注时应水平分层,纵向分段,分梯次向前浇注,分层厚度约为 40cm左右。并对浇注层使用插入式振动棒捣固,捣至表面泛浆不再冒出气泡为止。捣固间 距控制在30cm,深入下层混凝土 10cm左右。4. 2.2施工质量控制要点及控制方法为了确保优质、高效地完成施工任务,施工时应对各关键工序进行严格控制,重点控制的环节及措施见下表:施工环节技术质量控制要点主要措施成孑1桩位偏差 桩径成孔深度 孔垂直度 孔底沉渣技术干部检查严格控制钻头直径加强泥浆性能的控制先行自检,然后由质检员检查,合 格后报监理工程师验收。钢筋笼制作钢筋质量钢筋焊接质量笼长偏差笼直径主筋间距箍筋间距严格控制进场材料,按要求送检用钢尺丈量方法检查逐级验收制度最终报监理工程师验收水下碎灌注灌前沉渣厚度钢筋笼安放导管密封性及埋置深 度桩顶超灌量技术干部检查,每桩检查次数不少 于2次严格控制导管埋深,最大不超过6.0米,最小不少于2. 0米加强导管试压,每10根桩试压一次桩顶超灌量不少于50cm4. 2.3钻进过程中易出现的问题及解决措施卡埋钻具是旋挖钻进施工中最容易发生的、也是危害较大的事故,因此在施工过程中 一定要采取积极主动的措施加以预防,一旦出现事故,要采取有效措施及时处理。一、发生的原因及预防措施:1、粘土层一次进尺太深孔壁易缩径而造成卡钻。所以,在这类地层钻进要控制一次进尺量。2、钻头边齿、侧齿磨损严重而无法保证成孔直径,钻筒外壁与孔壁间无间隙,如钻 进过深,则易造成卡钻。所以,钻筒直径一般应比成孔直径小6cm以上,边齿、侧齿应加 长,以占钻斗筒长的2/3为宜,同时在使用过程中,钻头边齿、侧齿磨损后要及时修复。3、因机械故障而使钻头在孔底停留时间过长,导致钻头筒壁四周沉渣太多或孔壁缩 径而造成卡埋钻。因此,平时要注意钻机本身的及时保养和维修,同时要调整好泥浆性能, 使孔底在一定时间内无沉渣。二、处理措施:1、直接起吊法,即用吊车或液压顶升机直接向上施力起吊。2、钻头周围疏通法,即用反循环或水下切割等方法,清理钻筒四周沉渣,然后再起 吊。3、护壁开挖法,即卡钻位置不深时,用护筒、水泥等物品护壁,人工直接开挖清理 沉渣。主卷扬钢绳拉断:钻进过程中如操作不当,易造成主卷扬钢绳拉断。因此,钻进 过程中,要注意提下钻时卷扬机卷绳和出绳不可过猛或过松、不要互相压咬,提钻时要先 释放地层对钻头的包裹力或先用液压系统起拔钻具。如果钢绳出现拉毛现象应及时更换, 以免钢绳拉断而造成钻具脱落事故。 动力头内套磨损、漏油:发生这一现象的原因除了钻机设计上存在欠缺外,主要 是超过钻机设计能力钻进所致,所以要注意旋挖钻机的设计施工能力,不要超负荷运行。 塌孔:主要是因为钻进过程中不使用泥浆,或使用很少的泥浆,护壁效果差所致。 为防止钻孔坍塌,钻进过程中应保持孔内水位适当高出地下水位,同时注意控制钻斗的升 降速度和泥浆比重。水下混凝土灌注中出现问题的对策:a、封底失败由于首批混凝土数量过小、孔底的沉硝厚度大等原因导致首批混凝土灌 注入孔后,未实现水下混凝土封底的现象称为封底失败。封底失败后,应立即暂停灌注, 及时对孔内已灌注的混凝土进行清理。b、地层稳定性差时应及时拆除导管、拔除钢筋笼,将钻机安装到位,将未灌注混凝 土部分钻孔回填,待地层沉积稳定后用冲击钻清除已灌注的混凝土,达到孔底设计标高后, 请示监理单位检查合格后进行水下混凝土灌注。c、因混凝土和易性差、混凝土中含有大块骨料或受潮凝固的水泥块、灌注混凝土冲 击力不足等原因导致水下混凝土灌注过程中无法继续进行,造成卡管。由于混凝土质量造 成的导管堵塞,
