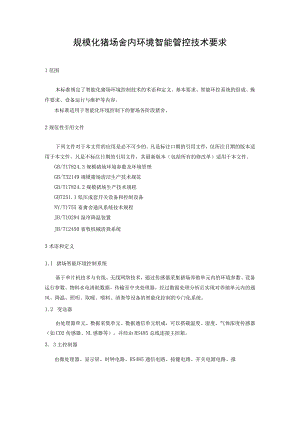

规模化猪场舍内环境智能管控技术要求.docx

规模化猪场舍内环境智能管控技术要求1范围本标准规定了智能化猪场环境控制技术的术语和定义、基本要求、智能环控系统的组成、操作要求、设备运行与维护等内容。本标准适用于智能化环境控制下的猪场各阶段猪舍。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是标注口期的引用文件，仅所注日期的版本适用于本文件。凡是不标注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17824.3规模猪场环境参数及环境管理GB/T32149规模猪场清洁生产技术规范GB/T17824.2规模猪场生产技术规程GB7251.1低压成套开关设备和控制设备NY/T1755畜禽舍通风系统技术规程JB/T10294湿帘降温装置JB/T12450畜牧机械清粪系统3术语和定义1.1 猪场智能环境控制系统基于单片机技术与有线、无线网络技术，通过传感器采集猪场养殖单元内的环境参数、设备运行参数、物料水电消耗数据，传输至中央处理器，经过数据处理分析后实现对养殖单元内的通风、降温、照明、取暖、喂料、清粪等设备的智能化控制的专门化系统。1.2 变送器由处理器单元、数据采集单元、数据通信单元组成，可以搭载温度、湿度、气体浓度传感器（如C02传感器、NL感器等），并经由RS485总线连接主控箱。3. 3主控制器由微处理器、显示屏、时钟电路、RS485通信电路、按键电路、开关电源电路、报警电路、状态灯指示电路组成，实时读取变送器传送的温度、湿度、有害气体浓度等数据，根据设定的控制逻辑，调节终端设备启停。3. 4电控箱由空气开关、浪涌保护器、过欠压保护器、相序保护器、继电器、交流接触器和控制系统组成，将主控箱的弱电信号转换为强电信号，用单相电控制三相工业用电。4智能环控系统组成与要求4. 1系统组成4. 1.1感知模块各类传感器经由变送器、通过RS485总线与主控箱连接，负责采集单元内各种环境参数和设备运行状态数据。4.1.2控制与运行模块由主控箱、电控箱组成，分析处理环境参数，并根据预设程序对各类电气设备实现控制功能。4. 1.3网络模块包含局域网组网和互联网两部分，主控箱将采集的环境参数、设备运行参数通过RS485通信线路传输至数据传输单元(DTU,DataTransferUnit),经分析处理后，通过无线/有线网络传输技术传输至云端服务器，实现数据共享和数据云存储。4. 2基本要求4.2.1智能化环控系统应实现对养殖单元内环境温度、湿度、CO2(或WO等有害气体浓度、光照强度、气体压强等参数实时监测与完整准确可靠传输。设备应有连续可调节功能，支持24h不间断运行。设备应具有防雷击、防浪涌、抗干扰、相序保护、过欠压保护等措施，符合GB7251.1要求。设备应采用低功耗、响应快、抗干扰能力强、寿命长的传感器及电子元器件。应采用模块化设计，方便日常维护与维修更换。设备箱体要坚固、抗压，便于安装固定，并能够防水、防尘、防锈、防腐蚀。4.3技术要求4.3.1温度、湿度、气体传感器在单元内面积分别不少于每200而设置1个，探头距离地面O.6-L2mo4.3.2设备应具备开机自检功能和断电自启动恢复功能。4.3.3设备应具有运行实时监测功能和设备故障实时报警功能。4.3.4设备主控箱220V交流供电，电控箱380V交流供电，电压在±10%范围内能够正常工作4.3.5各类传感器设备方便接入。5猪舍环境控制内容和标准各阶段猪舍单元内环境质量控制指标及其范围要求应符合表1要求表1猪舍环境质量监测内容（舒适范围）与准确度要求序号项目单位育成育肥猪保育仔猪哺乳仔猪保温箱哺乳母猪空怀妊娠母猪种公猪测量准确度1温度eC13-2716-2828-3218-2215-2015-20+0.52相对湿度%65-7560-7060-7060-7060-7060-70±53CO2mgmj15001300-130015001500±2%4NILmgms2520-202525+10%5风速夏季m/s10.6一0.411一风速冬季m/s0.30.2-0.150.30.3-6粪便清理-机械刮板清粪日清粪22次尿泡粪式，转群时清粪或粪池枳粪达到设定上限时清粪-注：单元内传感器采集数据间隔为不大于5mins.参考文献：GB/T17824.3规模猪场生产环境管理及环境参数
