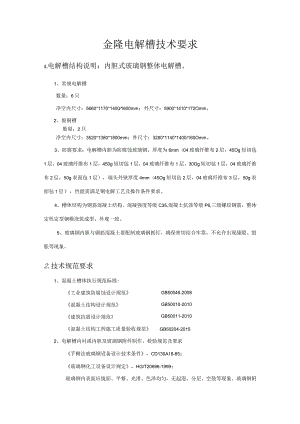

金隆电解槽技术要求.docx
金隆电解槽技术要求1.电解槽结构说明：内胆式玻璃钢整体电解槽。1、常规电解槽数量：6只净空内尺寸：5660*1170*14001600mm；外尺寸：5900*1410*172Omm。2、脱铜槽数量：2只净空内尺寸：3520*1380*1800mm；外尺寸：3280*1140*1400/160Omm。3、防腐要求：电解槽内胆为防腐蚀玻璃钢，厚度为6mm（04玻璃纤维布2层，45Og短切毡1层，04玻璃纤维布1层，450g短切毡1层，04玻璃纤维布1层，30Og短切毡1层，04玻璃纤维布2层，50g表面毡1层），端头外壁厚度4mm（45Og短切毡2层，04玻璃纤维布3层，50g表面毡1层），性能需满足铜电解工艺及操作条件要求。4、槽体结构为钢筋混凝土结构，混凝强度等级C35,混凝土抗渗等级P6,三级螺纹钢筋，整体定性定型钢模浇筑成型，外观一致。5、玻璃钢内胆与钢筋混凝土要配制玻璃钢抓钉，确保密切结合牢靠，不允许出现缝隙、鼓胀等现象。2.技术规范要求1、混凝土槽体执行规范标准:GB50046-2008GB50010-2010GB50011-2010工业建筑防腐蚀设计规范混凝土结构设计规范建筑抗震设计规范混凝土结构工程施工质量验收规范GB50204-20152、电解槽内衬或内胆及玻璃钢附件制作、检验规范及要求手糊法玻璃钢设备设计技术条件，CD130A18-85；玻璃钢化工设备设计规定，HG/T20696-1999；玻璃钢内表面应镜面、平整、光滑、色泽均匀，无起泡、分层、空鼓等现象。玻璃钢附件制作严密，不得有渗漏。3.材料要求1、短切毡、玻璃纤维布、表面毡：中碱无捻无蜡型玻璃纤维毡，中碱无捻无蜡方格平纹粗纱玻纤布（02.04）：常州天马集团有限公司（原建材二五三厂）、中国巨石股份有限公司、山东泰山玻纤有限公司。2、乙烯基树脂：华东理工大学华昌聚合物有限公司MFE-2、上纬新材料科技股份有限公司SW901。3、混凝土采用C35,抗渗等级为P6o4、水泥:最小水泥用量340kgm3,最大水灰比0.4,最大氯离子含量为0.8%。水泥选用海螺水泥厂产品。5、砂石：碎石,粒径不大于20mm。6、钢筋采用HRB400,钢材选用国内知名企业的产品。4.电解槽及其附件制作4.1玻璃钢1）作用：防止电解液腐蚀混凝土槽体2）电解槽内衬或内胆根据以下规范进行制作、检验：手糊法玻璃钢设备设计技术条件，CD130A18-85；玻璃钢化工设备设计规定，HG/T20686-1888；内衬或内胆的内表面应镜面、平整、光滑、色泽均匀，无起泡、分层等现象。3）电解槽（玻璃钢防腐层）可参照建筑施工图。4）电解槽（玻璃钢）防腐层要求：厚度至少6mm,四周外翻防腐层侧面高度至挑耳的底面，外防腐层厚度至少4mmo5）保温采用聚氨胶粘剂将厚30mm聚氨酯泡沫板黏贴在电解槽外表面上,保温层外表应平整,不刷任何涂料。保温层安装完毕后，再用树脂和玻璃纤维布作外保护层，保护层按照2层04布，1层02布制作，厚度Nlmn1。4.2玻璃钢附件：4.2.1溢流斗1）作用：电解液溢流出口，满足电解流速：3035Lmin槽2）溢流斗制作要求严密，不得有渗漏。3）溢流斗制作详见附图；溢流斗在电解槽上的安装方法详见附图。4.2.2放泥管1）作用：电解槽放阳极泥的管口2）放泥管制作要求严密，不得有渗漏。3）放泥管制作详见附图；放泥管在电解槽上的安装方法详见附图。4.2.3放液管1）作用：电解槽放上清液的管口.2）放液管制作要求严密，不得有渗漏。3）放液管制作详见附图；放液管在电解槽上的安装方法详见附图。4.3混凝土槽制作4.3.1混凝土电解槽模板内、外模用定型的专用组合钢模，充分地保证了电解槽混凝土施工要求和精度。4.3.2混凝土浇注混凝土必须连续分层浇注，不得中断，混凝土水平运输用机械工程车，混凝土槽体采用C35密实混凝土，钢筋保护层35mm厚。4.3.3混凝土电解槽表面不得有脱模剂等油污类的物质，不得有蜂窝麻面、气泡等，表面平整度、外形尺寸需符合相关规范要求。4.4 电解槽外保温4. 4.1贴30un厚聚氨酯泡沫保温板5. 4.2粘贴聚氨酯泡沫板与槽壁粘贴密实、牢固；板缝用填缝材料填实填平。4.5 电解槽外保温外包玻璃钢保护层电解槽保温层安装后，在保温层的外表面用197树脂衬贴2层04布，1层02布玻璃钢外保护层。4.6 电解槽防腐层外翻及搭接电解槽的两端沿口至牛腿及每组槽的边槽外壁至保温层上口，乙烯基树脂衬贴玻璃钢二层450g短切毡，三层04布，一层50g表面毡，玻璃钢总厚度24mm,与保温层保护搭接不小于50mm宽。5.电解槽及其附件安装5.1 槽体的就位安装、调整5.1.1 根据电解车间内主中心标板为基准，将电解槽逐一吊装到电解槽支架梁上，并对电解槽进行精度调整。2.1.2每个槽体的中心线为安装基准线，槽体纵向和横向的水平误差不得超过1/1000,且必须保证槽间中心距（±2mm）。5.1.3相邻电解槽中心距1430±2un:槽体设计间隙为30mm。5.1.4电解槽槽面标高误差为土1.5mm。5.2瓷枝垫破和PVC软板安装5.2.1瓷砖垫砖用230*113*65瓷砖，每槽16块（根据电解槽的安装图标高需要确定）。5. 2.2PVC软板选用5mmo5.3 铅塞：铅塞配套橡皮圈，材质为PbSb4+氯丁橡胶。5.4 槽口用树脂砂浆找平，与玻璃钢盖帽连接。5.4.1电解槽安装就位精调后，以每组槽为一个单元进行整体找平并用玻璃钢进行整体连接。5.4.2槽口砂浆找平的厚度W8mm。5.4.3槽面整体玻璃钢盖帽连接，用乙烯基树脂衬贴二层450g毡，三层04布，一层50g表面毡。6.运输、交货、安装调试6.1 运输6.1.1 运输由投标方提供，运费及相关费用计入合同总价中。6.1.2 所有部件应加以固定并有防雨、防潮、防振措施，以防在运输过程中可能发生的损坏。6.1.3 所有设备在发运后并不意味着投标方的责任的解除,投标方对其设备的责任将维持到招标方同意完全接受为止。6.2 交货6.2.1交货时间：合同签订后1个月，具体发货时间待业主通知。6.2.2交货地点：金隆铜业有限公司电解课施工现场。6.3安装6.2安装调试及试运行6.2.1设备现场安装时，投标方应派专业人员到现场进行设备的安装与调试工作。6.2.2设备试运行前，投标方向用户提出负荷试运行方案，由用户负责组织实施，投标方派人参加。6.2.3试运行期间，投标方应派人到现场服务，负荷试车连续运行72小时无故障，并能满足招标方提供的技术要求。7.投标人资质要求：投标人应具备一般纳税人的独立法人资格的制造商，招标文件公告前注册资金3000万元以上（含3000万元），独立签订供货合同的权利。投标方近10年必须有在年产10万吨以上（含10万吨）电解铜生产企业，6米以上玻璃钢内胆或内衬式混凝土电解槽及其附件制作与安装使用业绩均2起以上（含2起），并且6米以上玻璃钢内胆或内衬式混凝土电解槽制作与安装数量均不低于100O台套。其制造单位须和本次投标方一致，具有承担本项目的能力，能保证设备运行可靠。
