工业制图工业制图试卷(练习题库)(2023版).docx

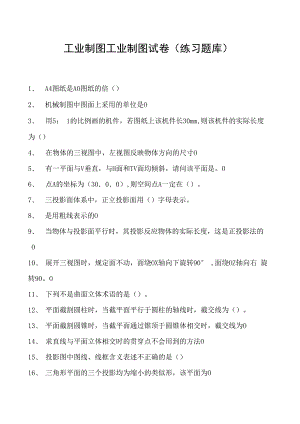

工业制图工业制图试卷（练习题库）1、 A4图纸是AO图纸的倍（）2、 机械制图中图面上采用的单位是O3、 用5： 1的比例画的机件，若图纸上该机件长30mm,则该机件的实际长度 为（）4、 在物体的三视图中，左视图反映物体方向的尺寸O5、 有一平面与V垂直，与H面和TV面均倾斜，请问该平面是。O6、 点A的坐标为（30, 0, 0）,则空间点A一定在（）。7、 三投影面体系中，正立投影面用（）字母表示。8、 是用粗线表示的O9、 当物体与投影面平行时，其投影反应物体的实际长度，这是正投影法的O10、 展开三视图时，规定面不动，面绕OX轴向下旋转90° ,面绕OZ轴向右 旋转90。O11、 下列不是曲面立体术语的是（）。12、 平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。13、 平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为O14、 求直线与平面立体相交时的贯穿点不会用到的方法O15、 投影图中图线、线框含义表述不正确的是（）16、 三角形平面的三个投影均为缩小的类似形，该平面为O17、 在工程图样中，画尺寸线应采用的线型为O18、 已知物体的主、俯视图，正确的左视图是O图。19、 下面选项中，立体正确的左视图是O图。20、 求棱锥面上点的投影，可以利用素线法来做。21、 平面立体相贯，相贯线可能是一组也可能是两组。22、 曲线的投影只能是曲线。23、 直线的投影只能是直线。24、 平面截割圆柱，截交线有可能是矩形。25、 三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。26、 立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
