    变电站电气一次部分课程设计.docx

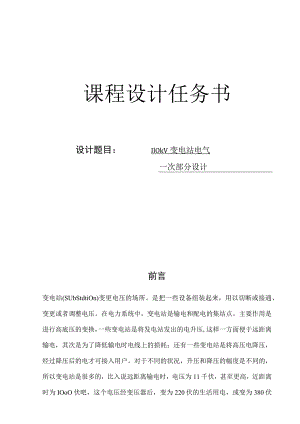

    课程设计任务书设计题目:IlOkV变电站电气一次部分设计前言变电站(SUbStdtiOn)变更电压的场所。是把一些设备组装起来,用以切断或接通、变更或者调整电压。在电力系统中,变电站是输电和配电的集结点。主要作用是进行高底压的变换,一些变电站是将发电站发出的电升压,这样一方面便于远距离输电,其次是为了降低输电时电线上的损耗;还有一些变电站是将高压电降压,经过降压后的电才可接入用户。对于不同的状况,升压和降压的幅度是不同的,所以变电站是很多的,比入说远距离输电时,电压为11千伏,甚至更高,近距离时为IOoO伏吧,这个电压经变压器后,变为220伏的生活用电,或变为380伏的工业用电。随着我国电力工业化的持续快速发展,对变电站的建设将会提出更高的要求。本文通过对IloKV变电站一次系统的设计,其中针对主接线形式选择,母线截面的选择,电缆线路的选择,主变压器型号和台数的确定,爱惜装置及爱惜设备的选择方法进行了详细的介绍。其中,电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算,爱惜装置包括避雷器和避雷针的选择。其中分析短路电流的计算方法和缘由,是为了保证供电的牢靠性。目录第1章原始资料及其分析41原始资料42原始资料分析6第2章负荷分析6第3章变压器的选择8第4章电气主接线11第5章短路电流的计算141短路电流计算的目的和条件142短路电流的计算步骤和计算结果15第6章配电装置及电气设备的配置与选择181导体和电气设备选择的一般条件182设备的选择19结束语25致谢26参考文献附录一:一次接线图27第一章原始资料及其分析1.原始资料待建变电站是该地区农网改造的重要部分,预料运用3台变压器,初期一次性投产两台变压器,预留一台变压器的发展空间。图1变电站位置示意图1.3待建变电站负荷数据(表1)表1待建成变电站各电压等级负荷数据电压等级用户名称最大负荷(MW)回路数供电方式距离(km)负荷性质35kV铝厂151架空39I钢厂101架空25IA变电站151架空35IIIB变电站201架空40III电压等级用户名称最大负荷(MW)回路数供电方式距离(km)负荷性质IOkV陶瓷厂0.561电缆4II电机厂0.51电缆5III化肥厂0.632电缆4II仪表厂0.421电缆3III木材厂0.81架空14III配电变压器A0.781架空15I配电变压器B0.91架空16III其它0.72电缆4III备用2注:(1)35kV,IOkV负荷功率因数均取COS¢=0.85(2)负荷同期率:kt=0.9(3)年最大负荷利用小时数均为Tmax=3500小时/年(4)网损率为k,=5%(5)站用负荷为50kWCOS¢=0.87(6)35kV侧预料新增远期负荷20MW,1OkV侧预料新增远期符合6MW1.4 地形地质站址选择在地势平坦地区,四周皆为农田,地质构造洁为稳定区,站址标高在50年一遇的洪水位以上,地震烈度为6度以下。1.5 水文气象年最低气温为-2度,最高气温为40度,月最高平均气温为37度,年平均气温为22度。1.6 环境站区旁边无污染源2.原始资料分析要设计的变电站由原始资料可知有IlOkV,35kV,IOkV三个电压等级。由于该变电站是在农网改造的大环境下设计的,所以确定要考虑到农村的实际状况。农忙期和农限期需电量差距较大,而且考虑到城镇地区的经济发展速度很快,所以变压器的选择考虑大容量的,尽量满足将来几年的发展须要。为了彻底解决农网落后的状况,待建变电站的设计尽可能的超前,接受目前的高新技术和设备。待建变电站选择在地势平坦区为以后的扩建供应了便利。初期投入两台变压器,当一台故障或检修时,另一台主变压器的容量应能满足该站总负荷的60%,并且在规定时间内应满足一、二级负荷的须要。其次章负荷分析1 .负荷分析的目的负荷计算是供电设计计算的基本依据和方法,计算负荷确定得是否正确无误,干脆影响到电器和导线电缆的选择是否经济合理。对供电的牢靠性特殊重要。如计算负荷确定过大,将使电器和导线选得过大,造成投资和有色金属的消耗奢侈,如计算负荷确定过小又将使电器和导线电缆处子过早老化甚至烧毁,造成重大损失,由此可见正确负荷计算的重要性。负荷计算不仅要考虑近期投入的负荷,更要考虑将来几年发展的远期负荷,假如只考虑近期负荷来选择各种电气设备和导线电缆,那随着经济的发展,负荷不断增加,不久我们选择的设备和线路就不能满足要求了。所以负荷计算是一个全面地分析计算过程,只有负荷分析正确无误,我们的变电站设计才有成功的希望。2 .待建变电站负荷计算2.1 35kV侧近期负荷:P近35=15+10+15+20=60MW远期负荷:P远35=20MWXPi=60÷20=80MWr=lP35=£尸,kt(l+kzz)=80*0.9*(1+0.05)=75.6MWZ=IQ35=P×tg=P×tg(cos,0.85)=46.853MVar视在功率Sg35=一二巴二88.941MVAcos0.85IS88.941,“AIn35=-r=-j=1.467kAJ3Un3×352.2 IOkV侧近期负荷:P近IO=O.56+0.5+0.63+0.42+0.8+0.78+0.9+0.7=5.29MW远期负荷:P远1。=6MW才Pi=5.29+6=11.29MWr=lPlO=TPikt(l+k")=11.29×0.9×(1+0.05)=10.669MW/=1Q10=P×tg=P×tg(cos-l0.85)=6.612MVar视在功率10, 669 0.85= 12.552 MVATS12.552CrCCAInio=-7=一J=0.725kAJ3UN3X102.3 站用电容量Sg所=cos。_ 0.05 0X7=0.057MVA2.4 待建变电站供电总容量S=Sg35÷Sgo+Sg所=88.941÷12.552+0.057=101.55(MVA)Pg=P35+Po+P所=75.6+10.669+0.05=86.319(MW)第三章变压器的选择主变压器是变电站中的主要设备,合理地选择主变压器台数,不仅可以削减停电、限电几率,提高电网运行的经济性、灵敏性和牢靠性,而且可以提高电能质量。主变的容量、台数干脆影响主接线的形式和配电装置的结构,它的选择依据除了依据基础资料外,还取决于输送功率的大小,与系统联系的紧密程度。另外主变选择的好坏对供电牢靠性和以后的扩建都有很大影响。总之主变的选择关系到待建变电站设计的成功与否,所以对主变的选择我们确定要全方面考虑。既要满足近期负荷的要求也要考虑到远期。1.变电所主变压器的选择有以下几点原则:1)在变电所中,一般装设两台主变压器;终端或分支变电所,如只有一个电源进线,可只装设一台主变压器;对于330kV、55OkV变电所,经技术经济为合理时,可装设34台主变压器。2)对于330kV及以下的变电所,在设备运输不受条件限制时,均接受三相变压器。500kV变电所,应经技术经济论证后,确定是接受三相变压器,还是单相变压器组,以及是否设立备用的单相变压器。3)装有两台及以上主变压器的变电所,其中一台事故停运后,其余主变压器的容量应保证该所全部负荷的60%以上,并应保证用户的一级和全部二级负荷的供电。4)具有三种电压等级的变电所,如各侧的功率均达到主变压器额定容量的15%以上,或低压侧虽无负荷,但需装设无功补偿设备时,主变压器一般先用三绕组变压器。5)与两种UOkV及以上中性点干脆接地系统连接的变压器,般优先选用自耦变压器,当自耦变压器的第三绕组接有无功补偿设备时,应依据无功功率的潮流状况,校验公共绕组容量,以免在某种运行方式下,限制自耦变压器输出功率。6)500kV变电所可选用自耦强迫油循环风冷式变压器。主变压器的阻抗电压(即短路电压),应依据电网状况、断路器断流实力以及变压器结构选定。7)对于深化负荷中心的变电所,为简化电压等级和避开重复容量,可接受双绕组变压器。2 .主变台数的确定由原始资料可知,待建变电站是在农网改造的大环境下建设的。负荷大,出线多,且农用电受季节影响大,所以考虑初期用两台大容量主变。两台主变压器,可保证供电的牢靠性,避开一台变压器故障或检修时影响对用户的供电。随着将来经济的发展,可再投入一台变压器。3 .主变压器容量的确定主变压器容量一般按变电所建成后5-10年规划负荷选择,并适当考虑到远期10-20年的负荷发展,对于城市郊区变电所,主变压器应与城市规划相结合。此待建变电站坐落在郊区,IOkV主要给村办企业供电,35kV主要给其他乡镇及几个大企业供电。考虑到郊区及其乡镇的发展速度特殊快,所以我们选择大容量变压器以满足将来的经济发展要求。确定变压器容量:(1)变电所的一台变压器停止运行时,另一台变压器能保证全部负荷的60%,即S;=S×60%=101.55×60%=60.93(MVA)(2)单台变压器运行要满足一级和二级负荷的供电须要一,二级负荷为15+10+0.56+0.63+0.78=26.97MVA所以变压器的容量最少应为60.93MVA4 .变压器类型的确定4.1 相数的选择变压器的相数形式有单相和三相,主变压器是接受三相还是单相,主要考虑变压器的制造条件、牢靠性要求及运输条件等因素。一台三相变压器比三台单相变压器组成的变压器组,其经济性要好得多。规程上规定,当不受运输条件限制时,在330kV及以下的发电厂用变电站,均选用三相变压器。同时,因为单相变压器组相对来讲投资大、占地多、运行损耗也较大,而不作考虑。因此待建变电站接受三相变压器。4.2 绕组形式绕组的形式主要有双绕组和三绕组。规程上规定在选择绕组形式时,一般应优先考虑三绕组变压器,因为一台三绕组变压器的价格及所用的限制电器和帮助设备,比两台双绕组变压器都较少。对深化引进负荷中心,具有干脆从高压变为低压供电条件的变电站,为简化电压等级或削减重复降压容量,可接受双绕组变压器。三绕组变压器通常应用在下列场合:(1)在发电厂内,除发电机电压外,有两种上升电压与系统连接或向用户供电。(2)在具有三种电压等级的降压变电站中,须要由高压向中压和低压供电,或高压和重压向低压供电。(3)在枢纽变电站中,两种不同的电压等级的系统须要相互连接。(4)在星形星形接线的变压器中,须要一个三角形连接的第三绕组。本待建变电站具有UOkV,35kV,IOkV三个电压等级,所以拟接受三绕组变压器。4.3 一般型和自耦型的选择自耦变压器是一种多绕组变压器,其特点就是其中两个绕组除有电磁联系外,在电路上也有联系。因此,当自耦变压器用来联系两种电压的网络时,一部分传输功率可以利用电磁联系,另一部分可利用电的联系,电磁传输功率的大小确定变压器的尺寸、重量、铁芯截面积和损耗,所以与同容量、同电压等级的一般变压器比较,自耦变压器的经济效益特殊显著。但容量越大,电压等级越高,这些优点才越明显。因此,综合考虑选用一般变压器。4.4 中性点的接地方式电网的中性点的接地方式,确定了主变压器中性点的接地方式。本变电站所选用的主变为自耦型三绕组变压器。规程上规定:凡是110kV-500kV侧其中性点必需要干脆接地或经小阻抗接地;主变压器6-63kV接受中性点不接地。所以主变压器的IIOkV侧中性点接受干脆接地方式,35kV,IOkV侧中性点接受不接地方式。综上所述和依据表3-1变压器型号,所选主变压器为SFS10-63000/1IOo表3-1变压器型号S10系列三绕组无励磁调压电力变压器产品技术参数型号电压组合及分接范围(kV)连接相空载损耗(kW)负载损耗(kW)空载电流()阻抗电压()运输重量(t)总重(t)外形尺寸长X宽X高(mm)高压中压低压升压变降压变SFS10-6300/110110115121±2x2.5%3536.638.5±2x2.5%6.36.610.511YN,y0,d118.445.10.4高中17.5%高低10.5%中低6.5%高中10.5%高低17.5%中低6.5%20.223.34950x3320x3610SFS10-8000/11010.153.60.423.126.24970x3360x3640SFS10-10000/11011.962.90.325.929.65020x3410x3690SFS10-12500/11014740.331.535.35080x3430x3740SFS10-16000/11016.990.10.333.637.85140x3490x3780SFS10-20000/11020.0106.30.2539.344.65300x3670x4200SFS10-25000/11023.6125.80.2544.551.06106x4877x4941SFS10-31500/11028148.80.250.057.06430x4420x5060SFS10-40000/11033.5178.50.255.464.26600x4570x5160SFS10-50000/11039.6212.50.165766910x4620x5280SFS10-63000/11046.92550.17988.37330x4860x5800SFS10-75000/11053.5290.60.183927800x4990x6100第四章电气主接线电气主接线是发电厂、变电站电气设计的首要部分,也是构成电气系统的主要部分。电气主接线是由电气设备通过连接线,按其功能要求组成接受和支配电能的电路,成为传输强电流、高电压的网络,故又称为一次接线。由于本设计的变电站有三个电压等级,所以在设计的过程中首先分开单独考虑各自的母线状况,考虑各自的出线方向。论证是否须要限制短路电流,并实行什么措施,拟出几个把三个电压等级和变压器连接的方案,对选出来的方案进行技术和经济综合比较,确定最佳主接线方案。1 .对电气主接线的基本要求对电气主接线的基本要求,概括地说包括牢靠性、灵敏性和经济性三方面1.1 牢靠性平安牢靠是主接线的首要任务,保证供电牢靠是电气主接线最基本的要求。电气主接线的牢靠性不是确定的。所以在分析电气主接线的牢靠性时,要考虑发电厂和变电站的地位和作用、用户的负荷性质和类别、设备的制造水平及运行阅历等诸多因素。1.2 灵敏性电气主接线应能适应各种运行状态,并能灵敏的进行运行方式的转换。灵敏性包括以下几个方面:(1)操作的灵敏性(2)调度的灵敏性(3)扩建的灵敏性1.3 经济性在设计主接线时,主要冲突往往发生在牢靠性和经济性之间。通常设计应满足牢靠性和灵敏性的前提下做到经济合理。经济性主要通过以下几个方面考虑:(1)节约一次投资。如尽量多接受轻型开关设备等。(2)占地面积少。由于本变电站占用农田所以要尽量削减用地。(3)电能损耗小。电能损耗主要来源变压器,所以确定要做好变压器的选择工作。1.4 另外主接线还应简明清晰、运行维护便利、使设备切换所需的操作步骤少,尽量避开用隔离开关操作电源。2 .电气主接线的基本原则电气主接线的基本原则是以设计任务书为依据,以国家经济建设的方针、政策、技术规定、标准为准则,结合工程实际状况,在保证供电牢靠、调度灵敏、满足各种技术要求的前提下,兼顾运行、维护便利,尽可能的节约投资,就地取材,力争设备元件和设计的先进性与牢靠性,坚持牢靠、先进、适用、经济、美观的原则。3 .待建变电站的主接线形式3.1 IlOkV侧方案(一):接受单母线接线考虑到IlOkV侧有两条进线,因而可以选用单母线接线。其优点:接线简洁清晰、设备少、投资少、运行操作便利、且有利于扩建。缺点是:(1)当母线或母线隔离开关检修或发生故障时,各回路必需在检修和短路时事故来消退之前的全部时间内停止工作,造成经济损失很大。(2)引出线电路中断路器检修时,该回路停止供电。(3)调度不便利,电源只能并列运行,不能分裂运行,并且线路侧发生故障时,有较大的短路电流。方案(二):接受单母线分段带旁路接线断路器经过长期运行和切断数次短路电流后都须要检修。为了能使接受单母线分段的配电装置检修断路器时,不中断供电,可增设旁路母线。单母线分段带有专用的旁路断路器的旁路母线接线极大的提高了牢靠性,但是这也增加了一台断路器和一条母线的投资。方案(三):内桥接线优点:(1)缺点:(1)对比以上三种方案,单母线接线供电牢靠性、灵敏性最差,不符合变电所的供电牢靠性的要求;接受单母线分段带旁路的电气接线可将LII类负荷的双回电源线不同的分段母线上,当其中一段母线故障时,由另一段母线供应电源,从而可保证供电牢靠性;而且带旁路可以在检修断路器时对用户进行供电。故经过综合考虑接受方案(二)。3.235kV侧方案(一):接受单母线接线优点:接线简洁清晰、设备少、投资少、运行操作便利、且有利于扩建。缺点:牢靠性、灵敏性差,母线故障时,各出线必需全部停电。方案(二):单母线分段优点:(1)母线发生故障时,仅故障母线停止供电,非故障母线仍可接着工作,缩小母线故障影响范围。(2)对双回线路供电的重要用户,可将双回路接于不同的母线段上,保证对重要用户的供电。缺点:当一段母线故障或检修时,必需断开在该段上的全部电源和引出线,这样削减了系统的供电量,并使该回路供电的用户停电。方案(三):接受单母线分段带旁路接线优点:(1)牢靠性、灵敏性高(2)检修线路断路器时仍可向该线路供电缺点:投资大,经济性差单母线接线牢靠性低,当母线故障时,各出线须全部停电,不能满足I、11类负荷供电性的要求,故不接受;将LII类负荷的双回电源线不同的分段母线上,当其中一段母线故障时,由另一段母线供应电源,从而可保证供电牢靠性;虽然带有旁路断路器的单母线分段也能满足要求,但其投资大、经济性能差,故接受方案(二)单母线分段接线。3.3IokV侧方案(一):接受单母线接线优点:接线简洁清晰、设备少、投资少、运行操作便利、且有利于扩建。缺点:牢靠性、灵敏性差,母线故障时,各出线必需全部停电。方案(二):单母线分段优点:(1)母线发生故障时,仅故障母线停止供电,非故障母线仍可接着工作,缩小母线故障影响范围。(2)对双回线路供电的重要用户,可将双回路接于不同的母线段上,保证对重要用户的供电。缺点:当一段母线故障或检修时,必需断开在该段上的全部电源和引出线,这样削减了系统的供电量,并使该回路供电的用户停电。单母线接线牢靠性低,当母线故障时,各出线须全部停电,不能满足I、II类负荷供电性的要求,故不接受;将LII类负荷的双回电源线不同的分段母线上,当其中一段母线故障时,由另一段母线供应电源,从而可保证供电牢靠性。故接受方案(二)。综合以上三种主接线所选的接线方式,画出主接线图。见附图41。第五章短路电流计算1 .短路电流计算的目的和条件短路是电力系统中较常发生的故障。短路电流干脆影响电器的平安,危害主接线的运行。为使电气设备能承受短路电流的冲击,往往需选用大容量的电气设备。这不仅增加了投资,甚至会因开断电流不能满足而选不到符合要求的电气设备。因此要求我们在设计变电站时确定要进行短路计算。1.1 短路电流计算的目的在发电厂和变电站的设计中,短路计算是其中的一个重要内容。其计算的目的主要有以下几个方面:电气主接线的比较。选择导体和电器。在设计屋外高型配电装置时,须要按短路条件校验软导线的相间和相对地的平安距离。(4)在选择继电爱惜方式和进行整定计算时,需以各种短路时的短路电流为依据。接地装置的设计,也须要用短路电流。1.2 短路电流计算条件基本假定正常工作时,三相系统对称运行;全部电源的电动势相位、相角相同;电力系统中的全部电源都在额定负荷下运行;(4)短路发生在短路电流为最大值的瞬间;不考虑短路点的电弧阻抗和变压器的励磁电流;除去短路电流的衰减时间常数和低压网络的短路电流外,元件的电阻都略去不计;元件的计算参数均取其额定值,不考虑参数的误差和调整范围;(8)输电线路的电容忽视不计。一般规定验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流,应本工程设计规划容量计算,并考虑远景的发展支配;选择导体和电器用的短路电流,在电气连接的网络中,应考虑具有反馈作用的异步电动机的影响和电容补偿装置放电电流的影响;导体和电器的动稳定、热稳定以及电器的开断电流,一般按三相短路验算。2 .短路电流的计算步骤和计算结果2.1 计算步骤在工程计算中,短路电流其计算步骤如下:1、选定基准电压和基准容量,把网络参数化为标么值;2、画等值网络图;3、选择短路点;4、按短路计算点化简等值网络图,求出组合阻抗;5、利用好用曲线算出短路电流。2.2 计算各回路电抗(取基准功率SB=100MVAUb=Uhv=I15kV)依据上面所选的参数进行计算:Xi=X2=Xx黑=0.4X80X=0.241*1152SX3=X4=I/200×(UK2%+Ui3%-U23%),SN=l200×(10+17.5-6.5)X63=0.167SX5=Xe=1/200×(U2%+U23%-U31%)SN=l200×(10+6.5-17.5)X63=-0.0080SX7=X8=1/200×(UK23%+U3%-U2%),SN=l200×(6.5+17.5-10)×63=O.lli由于两台变压器型号完全相同,其中性点电位相等,因此等值电路图可化简为X13XlOXHK2、aV%xia /IlOkVK3IOkVX13=X1/2=0.241/2=0.1205X10=X32=0.167/2=0.0835X11=X52=-0.0082=-0.0040X12=X72=0.111/2=0.0555计算各短路点的最大短路电流(1) Kl点短路时Xx*=X3=0.12051.1, =lX*=1/0.1205=8.299I(Y)短路次暂态电流:1S=×Id=8.299-=4.166(kA)3×115短路冲击电流峰值:fch.s=2kchI,zs=2X1.8I-s=2.55×4.166=10.624(kA)全电流最大有效值:Ich.s=)1+MkCh-I)?Izzs=1.51,s=1.51×4.166=6.2816(kA)短路电流容量:Sd=31SUn=829.78(MVA)L点短路时X=X13+X1O+X11=0.1205+0.0875+0.0040=0.212,*=l/Xx*=1/0.212=4.717(kA)100短路次暂态电流:1S=I*×Id=4.717X-j=7.360(kA)3×37短路冲击电流峰值:th.s=2.55,s=2.55×7.360=18.768(kA)全电流最大有效值:Us=1.51I,zs=1.51×7.360=11.114(kA)短路电流容量:Sd=3I-sUn=471.672(MVA)(3)L点短路时Xm=XI3+X10+X12=0.1205+0.0875+0.0555=0.2635I,*=Is<三*=l/X*=1/0.2635=3.795(kA)IGO短路次暂态电流:I,s=Is=I,s*Id=3.795×-7=20.868(kA)3×10.5短路冲击电流峰值:fcks=2.55,s=2.55×20.868=53.213(kA)全电流最大有效值:Ich,s=1.51,s=1.51×20.868=31.511(kA)短路电流容量:Sd=61SUn=379.505(MVA)从计算结果可知,三相短路较其它短路状况严峻,它所对应的短路电流周期重量和短路冲击电流都较大,因此,在选择电气设备时,主要考虑三相短路的状况。第六章配电装置及电气设备的配置与选择1 .导体和电气设备选择的一般条件导体和电气设备选择是电气设计的主要内容之一。尽管电力系统中各种电气设备的作用和工作条件并不一样,详细选择方法也不完全相同,但对它们的基本要求确是一样的。电器设备要能牢靠地工作,必需按正常工作条件进行选择,并按短路状态来效验热稳定和动稳定。正确地选择设备是使电气主接线和配电装置达到平安、经济运行的重要条件。在进行设备选择时,应依据工程实际状况,在保证平安、牢靠的前提下,主动而稳妥地接受新技术,并留意节约投资,选择合适的电气设备。1.1 一般原则1、应满足正常运行、检修、短路和过电压状况下的要求,并考虑远景发展的须要;2、应按当地环境条件校核;3选择导体时应尽量削减品种;4、应力求技术先进和经济合理;5、扩建工程应尽量使新老电器型号一样;6、选用的新产品,均应具有牢靠的试验数据,并经正式鉴定合格1.2技术条件选择的高压电器,应能在长期工作条件下和发生过电压、过电流的状况下保持正常运行。长期工作条件(一)电压选用电器允许最高工作电压UmaX不得低于该回路的最高运行电压Ug,即UmaX2Ug(二)电流选用的电器额定电流Ie不得低于所在回路在各种可能运行方式下的持续工作电流Ig,即IeIg由于变压器短时过载实力很大,双回路出线的工作电流变更幅度也较大,故其计算工作电流应依据实际须要确定。高压电器没有明确的过载实力,所以在选择额定电流时,应满足各种可能运行方式下回路持续工作电流的要求。所选用电器端子的允许荷载,应大于电器引线在正常运行和短路时的最大作用力。1.2 .2绝缘水平在工作电压和过电压的作用下,电器的内、外绝缘保证必要的牢靠性。电器的绝缘水平,应按电网中出现的各种过电压和爱惜设备相应的爱惜水平来确定。当所选电器的绝缘水平低于国家规定的标准数值时,应通过绝缘协作计算,选用适当的过电压爱惜设备。1.3 环境条件环境条件主要有温度、日照、风速、冰雪、湿度、污秽、海拔、地震。依据规程上的规定,一般高压电器在环境最高温度为+40。C时,允许依据额定电流长期工作。当电器安装饰的环境温度高于+40。C时,每增加1°C建议额定电流削减1.8%;当低于+40。C时,每降低1°C,建议额定电流增加0.5%,但总的增加值不得超过额定电流的20%。2.设备的选择2.1 断路器的选择高压断路器是发电厂和变电站电气主系统的重要开关电器。高压断路器主要功能是:正常运行倒换运行方式,把设备或线路接入电网或退出运行,起限制作用;当设备或线路发生故障时,能快速切断故障回路,保证无故障部分正常运行,起爱惜作用。其最大特点就是断开电器中负荷电流和短路电流。高压断路器按下列条件进行选择(一)选择高压断路器的类型,按目前我国能源部要求断路器的生产要逐步走向无油化,因此622OkV要选用SF6断路器。(二)依据安装地点选择户外式或户内式。(三)断路器的额定电流不小于通过断路器的最大持续电流。(四)断路器的额定电压不小于变电所所在电网的额定电压。(五)校核断路器的断流实力,一般可按断路器的额定开断电流大于或等于断路器触头刚分开时实际开断的短路电流周期重量有效值来进行选择,当断路器的额定开断电流比系统的短路电流大得多的时,为了简化计算也可用次暂态短路电流进行选择。按上述原则选择断路器(一)IlokV侧断路器的选择(1)、该回路为IlOkV电压等级,故可选用六氟化硫断路器。(2)、断路器安装在户外,故选户外式断路器。(3)、回路额定电压Ue110kV的断路器,且断路器的额定电流不得小于通过断路器的10155最大持续电流ImaX=I05X=0.535(kA)3×115(4)、为了维护和检修的便利,选择统一型号的SF6断路器。如下表:型号额定电压kV额定电流A最高工作电压kV额定开断M流kA动稳定电流kA3S热稳定电流kA额定峰值耐受电流kA固有分闸时间S合闸时间SOFPT-HO110160012631.58031.5800.030.12(二)35kV侧断路器的选择(1)、该回路为35kV电压等级,故选用六氟化硫断路器(2)、断路器安装在户内,故选用户内断路器(3)、回路电压35kV,因此选用额定电压U笆35kV的断路器,且其额定电流大于通过8«941断路器的最大持续电流Imax=1.05×9=1.457(kA)3X37(4)、为便利运行管理及维护,选同一型号产品,初选LW8-35断路器其参数如下:型号额定'L.H<kV额定M流A最大工作电压kV额定开断电流kA极限开断电流额定断流容量kVA极限通过电流4S热稳定电流kA固有分间时间S有效值峰值LW8-3535160040.52525160036.663250.06(二)10kV侧断路器的选择(1)、该回路为IOkV电压等级,故可选用真空断路器。(2)、该断路器安装在户内,故选用户内式断路器。(3)、回路额定电压为IOkV,因此必需选择额定电压UeNlokV的断路器,且其额定电流不小于流过断路器的最大持续电流ImaX=I.05Xj=0.725(kA)3×10.5(4)、初选SN9-10真空断路器,主要数据如下:型号额定电压kV额定电流kA额定开断流电kA动稳定电流kA4S热稳定M流kA固有分闸时间SSN9-10101.252563250.052.2 隔离开关的选择隔离开关也是发电厂变电站中常用的开关电器。它须要与断路器协作运用。但隔离开关无灭弧装置,不能用来接通和切断负荷电流和短路电流。隔离开关的工作特点是在有电压、无负荷电流的状况下,分、合电路。其主要功能为:隔离电压、倒闸操作、分、合小电流。、隔离开关的配置(一)、接在母线上的避雷器和电压互感器宜合用一组隔离开关。(二)、断路器的两侧均应配置隔离开关,以便进出线不停电检修。(三)、中性点干脆接地的一般型变压器均应通过隔离开关接地。依据以上配置原则来配置隔离开关,变电所隔离开关的配置详见主接线图。、隔离开关按下列条件进行选择和校验(一)依据配电装置布置的特点,选择隔离开关的类型。(二)依据安装地点选用户外或户内式。(三)隔离开关的额定电压应大于装设电路的电大持续工作电流。(四)隔离开关的额定电压应大于装充电路的最大持续工作电流。(五)依据对隔离开关限制操作的要求,选择配用操作机构,隔离开关一般接受手动操作机构户内8(K)OA以上隔离开关,户外220kV高位布置的隔离开关和33OkV隔离开关宜用电动操作机构,当有压缩空气系统时,也可接受手动操作机构。、WOkV侧隔离开关的选择(一)、为保证电气设备和母线检修平安,选择隔离开关带接地刀闸。(二)、该隔离开关安装在户外,故选择户外式。(三)、该回路额定电压为IIOkV,因此所选的隔离开关额定电压Ue>IlOkV,且隔离开关的额定电流大于流过断路器的最大持续电流Imax=1.05X尸,=0.535(kA)3×115(四)、初选GW4-IlOD型单接地高压隔离开关其主要技术参数如下:型号额定电压kV额定电流A最大工作电压kV接地刀闸A极限通过电流kA4S热稳定电流kA备注有效值峰值GW4-11OD110125012620003255102.2.435kV侧的隔离开关的选择(一)、为保证电气设备和母线检修平安,选择隔离开关带接地刀闸。(二)、该隔离开关安装在户内,帮选用户内式。(三)、该回额定电压为35kV,帮选择隔离开关的额定电压UeN35KV,且其额定电流必需大于流过隔离开关的最大持续电流Imax=I.05×941=1.457(kA)3X37(四)、初选GN35T型高压隔离开关,其主要技术数据如下:型号额定电压额定电流最大工作电压极限通过电流峰值4S热稳定电流单位kVAkVkAkAGW5-35(D)35200040.55020IOkV侧隔离开关的选择(一)、为保证电气设备和母线检修平安,隔离开关选择不带接地刀闸。(二)、隔离开关安装在户内,故选用户内式。(三)、该回路的额定电压为IOkV所选隔离开关的额定电压Ue10kV,额定电流大于I9RCO流过隔离开关的最大持续电流ImaX=I.05Xr上=0.725(kA)3X10.5(四)、初选GN1910型隔离开关,其主要技术数据如下:型号额定电压额定电流允许热效应Ir2t动稳定电流单位kVAkA2skAGN191010125032001002.3 导线的选择本设计的IIOkV为屋外配电装置,故母线接受钢芯铝绞线LGJ的软母线,而IOkV、35kV接受屋内配电装置,故接受矩型硬母线。导体的正常最高允许温度,一般不超过+70;在计太阳辐射的影响时,钢芯铝绞线可按不超过+806来考虑。11OKV母线的选择:按最大工作电流选择导线截面SIQi55Imax=1.05×-7=-j=0.535(kA)=535(八)3×115月最高平均温度为+37°C,而导线长期允许温度为+80,则温度修正系数:80 37 =0.8840al-o80-25Ko=%
