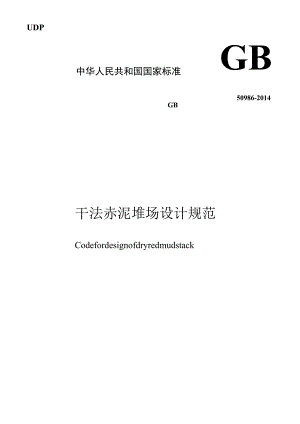

UDP中华人民共和国国家标准GB50986-2014GB干法赤泥堆场设计规范Codefordesignofdryredmudstack2014-04-15发布2015-01-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准干法赤泥堆场设计规范CodefordesignofdryredmudstackGB50986-2014主编部门：中国有色金属工业协会批准部门：中华人民共和国住房和城乡建设部施行日期：2015年1月1日中国计划出版社中华人民共和国国家标准干法赤泥堆场设计规范GB50986-2014中国计划出版社出版网址：地址：北京市西城区木樨地北里甲11号国宏大厦C座3层邮政编码：100038电话：（Olo）63906433（发行部）新华书店北京发行所发行三河富华印刷包装有限公司印刷850mm×1168mm1/32 3.5印张88千字2014年11月第1版2014年11月第1次印刷统一书号：1580242442定价：21.00元版权所有侵权必究侵权举报电话：（OlO）63906404如有印装质量问题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第399号住房城乡建设部关于发布国家标准干法赤泥堆场设计规范的公告现批准干法赤泥堆场设计规范为国家标准，编号为GB509862014,自2015年1月1日起实施。其中，第3.2.1、5.3.1.6.L1、10.L1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2014年4月15日1ongni-AJL.刖B本规范是根据住房和城乡建设部关于印发2009年工程建设标准规范制订、修订计划的通知（建标（2009）88号）的要求，由中国有色工程有限公司和贵阳铝镁设计研究院有限公司会同有关单位共同编制完成的。本规范编制过程中，编制组进行了广泛深入的调查研究，认真总结了我国氧化铝厂干法赤泥堆场建设和运行的经验，并在广泛征求意见的基础上，通过反复讨论、修改和完善，最后经审查定稿。本规范共分10章，主要内容包括总则，术语，赤泥堆场，堆存工艺，赤泥坝，堆场排洪，堆场排渗及回水，赤泥浆输送，赤泥过滤及滤饼输送和堆场环保措施等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国有色金属工业协会负责日常管理工作，由贵阳铝镁设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送贵阳铝镁设计研究院有限公司（地址：贵州省贵阳市观山湖区金阳北路469号，邮政编码：550081）,以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国有色工程有限公司贵阳铝镁设计研究院有限公司参编单位：沈阳铝镁设计研究院有限公司中国铝业股份有限公司广西分公司北京高能时代环境技术股份有限公司北京中非博克科技有限公司1北京轩昂环保科技股份有限公司主要起草人：李明阳徐树涛袁大钧胡禹志乔英卉刘希冷杰刘马建泉斌勇华主要审查人：田文陈守戈郭天徐洪旗仁振勇达蓝蓉赵高振骆先蔡良岗文庆钧1 总则(1)2 术语(2)3赤泥堆场(5)3.1设计基础资料和设计文件组成(5)3.2选址(6)3. 3堆存工艺选择(7)3.4 库容(8)3.5 堆场等别和构筑物级别(9)3.6 监测设施(10)3.7 附属设施(12)3. 8封场与回采(12)4堆存工艺(13)4. 1堆场分区(13)4. 2堆场布料(14)4. 3堆存工艺(15)5赤泥坝(17)5. 1初期坝(17)5.2 堆积坝(5.3 稳定计算(21)6堆场排洪(25)6.1防洪标准及排洪设施(25)6.2 洪水计算(26)6.3 调洪演算及排水构筑物设置(26)6.4 排水构筑物要求(28)17堆场排及回水(31)7 .1排渗及回水系统设置(31)8 .2回水池及泵房(32)8 赤泥浆输送(34)8 .1赤泥泵站(34)9 .2赤泥浆输送管线(37)9 赤泥过滤及滤饼输送(40)1 .1赤泥过滤(40)9 .2赤泥滤饼输送(42)10 堆场环保措施(44)1 0.1环保措施(44)10»2地基处理(44)10 .3场地平整(46)10.4/参)人(46)本规范用词说明(48)引用标准名录(49)附：条文说明(51)Contents1 Generalprovisions(1)2 Terms(2)3 Redmudstack(5)1.1 1Basicdatafordesignanddesigndocumentation(5)1.2 SiteSelection(6)1.3 Selectionofstackingprocess(7)1.4 Storagecapacity(8)1.5 Classofstackandcorrespondingstructures(9)1.6 Monitoringfacilities(10)1.7 Auxiliaryfacilities(12)1.8 Closureandreminingforstack(12)4 Stackingprocess(13)4.1 1Subareaofstack(13)4.2 Dischargeofredmud(14)4.3 Stackingprocess(15)5 Redmuddam(17)5.1 Starterdam(17)5.2 Embankment(19)5.3 Stabilitycalculation(21)6 Flooddrainageofstack(25)6.1 Floodcontrolstandardanddrainagefacilities(25)6.2 Floodcalculation(26)6.3Floodregulationcalculationsandlayoutforflood(26)drainagestructures36.4Designforflooddrainagestructures(28)7 Stackdrainingfacilitiesandreturningwater(31)7.1 DrainingfacilitiesandreturningWaterofstack(31)7.2 Returningwaterpondandpumproom(32)8 Conveyingofredmudslurry(34)1. 1Redmudpumpstation(34)8. 2Conveyingpipelineofredmudslurry(37)9Filtrationofredmudandconveyingoffiltercake(40)9.1 Filtrationofredmud(40)9. 2Conveyingofredmudfiltercake(42)10Environmentalprotectionmeasuresofstack(44)10. 1Environmentalprotectionmeasures(44)10.2 Groundtreatment(44)10.3 Groundleveling(46)10.4 Impermeablelayer(46)Explanationofwordinginthiscode(48)1.istofquotedstandards(49)Addition:Explanationofprovisions(51)1ongni.o.为了在干法赤泥堆场设计中贯彻执行国家的技术经济政策，做到技术先进、安全适用、保护环境、经济合理、确保质量，制定本规范。1.0.2本规范适用于新建、改建和扩建的干法赤泥堆场设计，以及将湿法赤泥堆场改造为干法赤泥堆场的设计。1.0.3干法赤泥堆场的设计除应符合本规范外，尚应符合国家现行有关标准的规定。2.0.1赤泥redmud用含铝的矿物原料制取氧化铝或氢氧化铝后所产生的废渣。2.0.2赤泥含水率waterratioofredmud赤泥试样在105°C110°C烘干到恒重时，所失去的水质量和达到恒量后赤泥质量的比值，以百分数表示。2.0.3干赤泥dryredmud经晾晒或机械脱水处理后液性指数小于075的赤泥。2.0.4赤泥堆场向mudyard用以贮存氧化铝或氢氧化铝生产企业生产过程中排出赤泥的场所。2.0.5干法赤泥堆场dryredmudstack采用浆体干法堆存工艺或滤饼干法堆存工艺的赤泥堆场。2.0.6浆体干法堆存工艺drystockingprocessofpaste将含水率大于液限、小于150%的赤泥浆体，用管道输送的方式送到赤泥堆场，并在堆场进行布料、晾晒、翻晒、碾压、筑坝作业的赤泥堆存工艺。2.0.7滤饼干法堆存工艺drystockingprocessoffiltercake将赤泥浆用过滤机过滤为含水率小于液限的滤饼，再用胶带输送机或汽车将滤饼运送到赤泥堆场，并在堆场进行摊铺、晾晒、碾压作业的赤泥堆存工艺。2.0.8浆体干法赤泥堆场dryredmudstackofpaste采用浆体干法堆存工艺的赤泥堆场。2.0.9滤饼干法赤泥堆场dryredmudstackoffiltercake采用滤饼干法堆存工艺的赤泥堆场。2Iongni2.0.10赤泥坝red mud dam赤泥堆场中用于挡赤泥浆或赤泥滤饼的建筑物，通常指赤泥堆场初期坝和堆积坝的总体。2.0.11初期坝starterdam用土、石或其他材料筑成的、作为赤泥堆积坝的支撑体的坝。2.0.12堆积坝embankment生产过程中用赤泥堆积而成的坝。2.0.13上游式赤泥筑坝法dammingwayofupstreamredmud在初期坝上游方向堆积赤泥的筑坝方式。2.0.14赤泥坝高heightofredmuddam堆积坝坝顶与初期坝坝轴线处原地面的高差。对于采用库尾排放方式的滤饼干法赤泥堆场，赤泥坝高指赤泥堆积体最高高程与最低高程的差值。2.0.15总坝高totaldamheight设计最终堆积标高时的赤泥坝高。2.0.16全库容wholestoragecapacity某坝顶标高时，坝顶标高平面以下、库底面以上所围成的、不含非赤泥构筑的坝体体积的空间容积。2.0.17总库容totalstoragecapacity设计最终坝顶标高时的全库容。2.0.18有效库容effectivecapacity某坝顶标高时，赤泥滩面以下、库底以上用于贮存赤泥的空间容积。2.0.19调洪库容floodregulationstoragecapacity某坝顶标高时，赤泥滩面以上、设计洪水位以下可蓄积洪水的容积。2.0.20赤泥滩面redmudbeach排放赤泥浆或布放赤泥滤饼形成的赤泥堆积体表层。2.0.21干滩长度lengthofdrybank设计洪水位时，赤泥堆场水面与赤泥滩面的交点至赤泥滩面与坝上游坡交点间的水平距离。2.0.22安全超高freeheight坝顶高程与设计洪水位之间的高差。2.0.23赤泥堆积高度stackingheightofredmud堆积坝坝顶与初期坝坝顶的高差。2.0.24调洪高度floodregulationheight指正常泄洪起始水位与设计洪水位的高差。ongni3赤泥堆场3.1 设计基础资料和设计文件组成3.1.1 干法赤泥堆场设计宜依据其工程规模、设计阶段、项目组成和重要性，并宜具备下列设计基础资料：1赤泥量及赤泥的化学成分、物理力学性质资料；2赤泥浆的压滤试验资料；3赤泥附液的水质分析资料；4赤泥水力输送试验或流变学试验资料；5赤泥土力学试验资料；6赤泥筑坝试验资料；7气象及水文资料；8赤泥堆场库区、坝址、排水构筑物沿线、筑坝材料场地和赤泥输送管槽线路的测量、工程地质与水文地质勘察资料；9地质灾害危险性评估资料；10地震资料；11 赤泥堆场上下游居民区、重要设施及经济调查资料；12 赤泥堆场占用土地、房屋和其他设施拆迁及管道穿越铁路、公路、通航河流的协议文件；13 环境影响评价资料。3.1.2提供的设计文件中应有专供企业生产管理使用的设计要点说明及主要图纸。设计要点说明及主要图纸应包括下列内容：1赤泥堆场设计总坝高、总库容、等别，赤泥堆场总平面图和纵剖面图；2赤泥堆场布料方式及要求、赤泥堆积坝堆积方式及要求、堆积坡比控制、坝坡覆土植被及排水要求，赤泥堆积坝平面图、剖面图；3赤泥堆场不同运行期防洪标准及最高洪水位、最小安全超高及最小滩长的控制标准；4赤泥堆场排洪构筑物形式、尺寸及运行和封堵要求；5赤泥工艺参数：赤泥量及粒度、赤泥含水率；6赤泥输送、回水系统图；7赤泥堆场安全监测和环保监测系统设置及运行要求；8其他应说明的内容和附图。3.2选址3. 2.1干法赤泥堆场不得设在下列地区：1风景名胜区、自然保护区、饮用水源保护区；2国家规定的其他不得建设赤泥堆场的区域。3.2.2干法赤泥堆场选址应经多方案技术经济比较确定，并应遵守下列原则：1不宜位于大型工矿企业、大型水源地、重要铁路和公路、水产基地和大型居民区上游；2不宜位于大型居民区及厂区最大频率风向的上风侧；3不占或少占农田，不迁或少迁居民；4不宜位于有开采价值的矿床上面；5汇水面积小，有足够的库容，有足够的初、终期库长；6筑坝工程量小，生产管理方便；7宜避开地质构造复杂、不良地质现象严重的区域；8赤泥浆输送距离短，输送能耗较低。3.2.3浆体干法赤泥堆场的选址除应符合本规范第3.2.2条的规定外，尚应满足下列条件：1堆场使用期间的堆存面积能满足赤泥浆体的摊晒需要；2气象条件有利于赤泥浆的干燥固结，降雨量较小，蒸发量6ongni较大。3.2.4 在同一沟谷内建设两座或两座以上赤泥堆场时，后建堆场设计时应论证各堆场之间的相互关系与影响。3.2.5 对废弃的露天采坑及凹地储存赤泥的，应进行安全性专项论证；对露天采坑下部有采矿活动的，不宜储存赤泥。3.3堆存工艺选择3.3.1 当赤泥堆场场址符合下列条件时，宜采用浆体干法堆存工艺：1堆场各高程的堆存面积均大于赤泥浆体摊晒所需最小面积；2气候条件有利于赤泥浆的干燥；3场址与厂区的距离在5km以内；4场址岩溶不发育，水文地质条件较简单。3.3.2 当赤泥堆场场址符合下列条件之一时，宜采用滤饼干法堆存工艺：1由于堆存面积或气象条件的限制不宜采用浆体干法堆存工艺时；2场址岩溶较发育，水文地质、工程地质条件复杂而无法避开时；3场址周边区域的环境保护要求较高、采用湿法或浆体干法堆存工艺难以满足要求时。3.3.3 对原湿法赤泥堆场进行干法改造扩容时，宜选择滤饼干法堆存工艺。3.3.4 对于气象条件有利、地质条件较好、输送距离适中的山谷型赤泥堆场，初期晾晒面积不足时可采用滤饼干法堆存，后期晾晒条件适宜时可采用浆体干法工艺堆存。采用浆体干法堆存工艺的平地型赤泥堆场，当后期晾晒面积不足时，可采用滤饼干法堆存。73.3.5 浆体干法赤泥堆场宜选择四周轮换放料、中间排水的排放方式，并应使运行过程中赤泥滩面始终保持外高里低的坡向。3.3.6 滤饼干法赤泥堆场排放方式可采用库尾、库前、库中或周边排放方式，并应符合下列规定：1 库尾排放方式应自库区尾部（上游）向库区前部（下游）排放，并应按设计要求设置台阶并碾压，每级台阶高度不宜超过15m,平台应保持1%2%的坡度，坡向应为拦挡坝方向；2 库前排放方式应自初期坝前向库尾排放，边堆放边碾压并修整边坡；3 库中排放方式应自库区中部向库尾和库前推进，边堆放边碾压，设计最终堆高时应一次修整堆积坝外坡；4 周边排放方式应自库周向库中间推进，并应始终保持库周高、库中低，边堆放边碾压并修整边坡。3.4库容3.4.1 干法赤泥堆场库容应符合下列规定：1 规划阶段时，堆场总库容应能堆存20a以上或与氧化铝厂生产年限相同的按氧化铝厂规划产能计算的赤泥量；2 设计阶段时，堆场有效库容应能堆存Ioa以上按氧化铝厂设计产能计算的赤泥量；3 初期坝形成的有效库容，采用浆体干法堆存工艺时，使用年限不宜少于3a;采用滤饼干法堆存工艺时，使用年限不宜少于0.5ao每级堆积坝加高形成的库容的使用时间不应少于Iao3.4.2 干法赤泥堆场总库容应按下式计算：V=Vo+w,+v,式中：V一赤泥堆场的总库容（r113）;Vo赤泥堆场的最大有效库容(/)；W,汇入堆场的洪水形成的调洪库容(?);V、堆场安全超高所形成的安全库容(m3)。8.Iongni3.4.3 赤泥堆场的有效库容、调洪库容和安全库容应按设计赤泥滩面坡度和库区地形分别计算确定。计算有效库容时，采用的沉积滩坡度宜为设计滩面坡度的LO倍L2倍，计算调洪库容时，采用的沉积滩坡度宜为设计滩面坡度的0.8倍LO倍。3.4.4 干法赤泥堆场的使用年限应按下式计算：T=V。YaG4.4)式中：T-一赤泥堆场的使用年限(a);Ve-赤泥堆场的有效库容(相)；G-氧化铝厂的年赤泥量(ta);Ya-赤泥的堆积干密度(tm3)O3.4.5 赤泥的堆积干密度应根据土工试验或类似工艺赤泥堆场的实测资料确定。3.4.6 干法赤泥堆场的总坝高应按堆场自然地形、地质条件、堆存年限、干法堆存工艺条件、坝坡稳定安全要求和堆场防洪安全要求确定。浆体干法赤泥堆场应确保各级坝使用期内的堆存面积均满足赤泥浆的晾晒需要。3.5堆场等别和构筑物级别3.5.1 干法赤泥堆场各使用期的设计等别应根据该期的总库容和最终坝高分别按表3.5.1确定，并应符合下列规定：1当两者的等差为一等时，应以高者为准；当等差大于一等时，应按高者降一等；2除一等赤泥堆场外，当堆场失事将使下游重要城镇、工矿企业、高速公路或铁路干线遭受严重灾害者，经论证后，其设计等别可提高一等;3对于露天废弃采坑及凹地储存赤泥的，周边未建赤泥坝时，可不定等别；建赤泥坝时，应根据坝高及其对应的库容确定尾矿库的等别。«3.5.1干法赤泥堆场各使用期的设计等别等别全库容V(XlO4r113)坝高H(In)V50000H220010000V<50000100H<200三1000V<1000060H<100四100V<100030H<60五V<100H<30352赤泥堆场构筑物的级别应根据堆场等别及重要性按表3.5.2确定。表3.5.2赤泥堆场构筑物的级别赤泥堆场等别构筑物的级别主要构筑物次要构筑物临时构筑物134234三355四455五555注：1主要构筑物指赤泥坝、排水构筑物等失事后难以修复的构筑物;2次要构筑物指除主要构筑物以外的永久性构筑物；3临时构筑物指施工期临时使用的构筑物。3.6监测设施3.6.1 干法赤泥堆场应根据排放工艺、堆场等别、地形地质条件及地理环境的因素，设置安全和水质监测设施。三等及三等以上赤泥堆场应设置人工监测与自动监测相结合的安全监测设施。3.6.2 安全监测项目应包括下列内容：1 浆体干法赤泥堆场应监测浸润线深度、坝体位移;2 滤饼干法赤泥堆场应监测坝体位移。10.Iongni3.6.3 浸润线监测设计应符合下列规定：1山谷型、傍山型赤泥堆场浸润线测压点应沿坝轴线方向埋设在最大坝高及浸润线变化有代表性的部位，不宜少于3排。垂直坝轴线方向应能控制上游入渗点、中间点、初期坝及各级堆积坝坝顶、下游溢出点及其他有代表性的位置，不宜少于4点。2平地型赤泥堆场浸润线测压点的布置，每条坝不应少于2排，每排不宜少于3点。3.6.4 坝体位移应进行水平位移及沉降监测，两种监测标点可设在同一标点桩上。标点桩布置应符合下列规定：1山谷型、傍山型赤泥堆场标点桩应布置在最大坝高处、设排水管处及地形地质变化较大的横断面上，监测断面不宜少于3个。每个横断面上标点不宜少于3个，布置在坝顶下游及马道外缘。各断面同位置标点宜在一条直线上。2平地型赤泥堆场设置的变位监测设施，按地基及坝高情况布置每条坝监测横断面不宜少于2个。标点的间距，坝长小于300m时，宜取20m100m;坝长大于30Om时，宜取50m200m;坝长大于IoOonl时，宜取100m300u3工作基点应布置在便于对标点进行监测的岩石或坚实的土基上，也可增设校核基点。3.6.5 干法赤泥堆场应定期监测回水水质及周边环境水体水质，并应符合下列规定：1回水水质监测可在回水池取样，重点监测PH值、悬浮物,碱含量以Na2。计。当发现回水水质异常时应分析原因并采取处理措施。2周边环境水体监测应在堆场下游布置监测井，在堆场上游设置对照井，并在堆场竣工前取得环境水体本底值。3环境水体监测井应布置在与场址地下水存在水力联系的地下径流通道上，具体位置应由地勘单位经详细勘察确定。4当发现环境水体水质异常时，应分析原因并采取处理措施。113.7附属设施3.7.1 干法赤泥堆场应根据堆存工艺、筑坝工程量、排水构筑物形式和操作要求以及库区与厂区的距离配置管理站、筑坝机械、工程车、交通道路、现场值班室、通信、供配电和照明设施。也可设置宿舍和库区简易气象水文观测点。3.7.2 干法赤泥堆场管理站的配置应符合下列规定：1管理站和宿舍的布置宜避开坝体下游；2 管理站应配置供管理人员上下班使用和巡库用的交通工具；3 管理站应配置生产调度电话和供操作人员、管理人员使用的无线通讯工具；4 管理站宜设置检修间，并配置检修和吊装设备；5 管理站应设置应急器材库；6 管理站宜设置机具库；7 堆场宜设置土工试验室，配置试验设备，并配备专职试验人员。3.7.3堆场应设置入库道路，并宜设置环库检修便道。堆场入库道路应随着堆积坝的加高逐渐延伸。道路宽度、坡度、等级应满足堆场运输或作业机械的通行需要。3.8封场与回采3.8.1 对已达到最终堆积标高而停止使用，或未达到设计最终堆积标高而提前停止使用的赤泥堆场应进行封场设计。封场设计应按现行国家标准尾矿设施设计规范GB50863中关于尾矿库闭库的有关规定执行。3.8.2 赤泥堆场需进行回采时，应进行回采设计。回采设计应按现行国家标准尾矿设施设计规范GB50863中关于尾矿回采的有关规定执行。124堆存工艺4.1 堆场分区4.1.1 浆体干法赤泥堆场应用分隔坝分为至少3个相对独立、大小相近的库区，并应轮流进行布料、晾晒、筑坝作业。滤饼干法赤泥堆场可不分区。4.1.2 浆体干法赤泥堆场各库区的中间分隔坝应符合下列规定：1初期分隔坝宜设置在堆场排渗层之上，可用土石材料碾压构筑，压实度应大于0.95,坝顶标高可按满足不小于Ia的使用要求计算确定。2初期分隔坝堆满后可采用干赤泥碾压分级加高，压实度应大于O.95o初期坝以上每级分隔坝加高高度宜与相应堆积坝相同。3分隔坝边坡坡比可略陡于初期坝和堆积坝，但应满足稳定要求。4分隔坝坝顶宽度不宜小于5m。4.1.3 浆体干法赤泥堆场的分区数量及各分区大小应根据堆场地形条件、排洪设施布置、赤泥干燥周期和赤泥浆排放量确定。堆场使用期内所需最小分区面积应按下式计算：S=QTd(4.1.3)式中：S赤泥堆场最小分区面积(M);Q一一设计输送含水率下的赤泥浆流量Ci?d);T一一赤泥干燥周期，即在设计布料厚度下赤泥浆进入堆场起至干燥到塑限所需时间(d);d设计布料厚度(m)o4.1.4 寒冷地区的浆体干法赤泥堆场在计算赤泥干燥周期时，应13根据冬季结冰因素留有余量。4.2堆场布料4.2.1 浆体干法赤泥堆场的布料应符合下列规定：1 各库区应至少有一条入库干管与库区环形布料干管相连接，布料时应采用周边放料的方式。2 布料支管间距宜为15m30m03布料支管与布料干管以三通连接时，宜在干管底部连接；布料干管宜采用法兰逐段连接，每段长度不宜大于8m。4各个布料支管阀门应轮流开启，将赤泥均匀地布放在堆场表面，也可在布料支管管口用铁丝捆扎橡胶软管延伸布料口。5当堆场运行初期布料赤泥浆可能冲刷坝体或边坡排渗层时，应采取加分散放料斗或其他保护措施。4.2.2 滤饼干法赤泥堆场可采用汽车布料或胶带输送机布料方式。4.2.3 滤饼干法赤泥堆场应划分为若干作业区块，轮流卸料并用推土机摊平。4.2.4 滤饼干法赤泥堆场采用汽车布料方式时应符合下列规定：1 堆场应设置供汽车行驶的环场运输道路和场内运输道路，道路等级可采用厂外三级道路标准；2场内运输道路末端应设置卸料平台，其直径应满足运输车辆回转的需要；3卸料平台的布置应满足将赤泥布放在整个堆场的需要，其间距不宜大于100n1；4场内运输道路及卸料平台应随赤泥面的上升而用干赤泥碾压后逐级加高;5环场运输道路和场内运输道路坡度应小于9%。4.2.5滤饼干法赤泥堆场采用胶带输送机布料方式时应符合下列规定：141胶带输送机的长度和数量应满足将赤泥布放在整个堆场的需要；2胶带输送机的末端应具有一定的仰角和高度，并应满足推土机作业的安全距离；3胶带输送机及其支架宜采用轻质结构，其基础设置不应影响堆场防渗层的完整性；4寒冷地区采用胶带输送机时，应采取防冻措施。4.2.6滤饼干法赤泥堆场应至少设置一个应急排料点，其高度应满足暴雨、凝冻及其他特殊气象条件下的应急排放需要。4.3堆存工艺4.3.1 浆体干法赤泥堆场的作业工艺设计应符合下列规定：1 一次布放的赤泥浆厚度不宜大于05m;2 当某一库区赤泥层布料厚度达到设计厚度时，应停止布料，进行晾晒；3 当仅靠自然晾晒后赤泥层含水率难以达到设计要求时，应使用湿地型推土机或其他机械对赤泥进行辅助翻晒作业；4当自然晾晒或翻晒后赤泥层平均含水率达到设计要求时，可重新布放上一层赤泥；5当某一库区的赤泥堆积高程达到设计高程时，应采用装载机、推土机、挖掘机和压实机将干赤泥推运到堆积坝构筑区进行筑坝作业；6设计应配置满足堆场正常运行需要的推土机、湿地型推土机、压实机、装载机和挖掘机；7堆场应随赤泥面上升按设计要求加高排洪竖井，并设置反滤层。4.3.2滤饼干法赤泥堆场的作业工艺设计应符合下列规定：1 一次布放的赤泥滤饼摊平后厚度不宜大于1.Omo2 当某一库区赤泥层布料厚度达到设计厚度时，应停止布15料，进行晾晒。3 当经晾晒后赤泥层平均含水率达到设计要求时，应用推土机或压实机进行碾压，达到设计压实度后，可重新布放上一层赤泥。4 当某一库区的赤泥堆积高程达到设计高程时，应采用装载机、推土机。挖掘机和压实机将干赤泥运送到堆积坝构筑区进行筑坝作业，压实度应达到设计要求。5 设计应配置满足堆场正常运行需要的推土机、压实机、装载机和挖掘机。6 堆场运行中应进行分区压实。坝坡稳定安全区压实度不应小于0.95,调洪池边坡区压实度不应小于0.92,库区其余部分的压实度不应小于0.90o7 堆场运行过程中应采取有效措施防止赤泥排放不均匀或作业机械误操作而损伤胶带输送机或转运站支柱。4.3.3滤饼干法赤泥堆场采用库前、库中或库周排放方式时，堆场运行中应随赤泥面上升按设计要求封堵排洪竖井上低于赤泥面高程的进水口。165赤泥坝5.1 初期坝5.1.1 初期坝轴线应根据坝址区域的地形、地质条件，并应依据后期堆积坝加高、排水系统、施工条件和环境影响因素，通过技术经济比较确定。5.1.2 初期坝坝高可按初期赤泥堆存年限要求计算确定。当堆场设计洪水量很大且地形较特殊时，宜在设计阶段通过技术经济比较论证确定。5.1.3 初期坝坝型的选择应根据下列因素经技术经济比较论证确定：1当地可用筑坝材料的种类、性质、储量、分布、埋深和开采运输条件；2地质和抗震设防烈度条件；3堆场下游环境条件及环境保护要求；4工程量、工期和总造价。5.1.4 初期坝筑坝材料的选择应符合下列规定：5.1.5 材料，优先在堆场内取料，少占或不占堆场外农田；2选用筑坝材料前，应在堆场内及附近地区对筑坝材料进行调查和勘察，查明所需筑坝材料的种类、性质、储量、分布、埋深及开采、运输、施工条件；3当堆场附近有足够数量的干赤泥或灰渣时，经技术经济论证可选择干赤泥或灰渣作为初期坝的筑坝材料。5.1.6 遇有下列情况时，初期坝坝基应进行专门研究处理：1易产生尾矿渗漏的砂砾石地基；2易液化土、软黏土和湿陷性黄土地基；173岩溶发育地基；4涌泉及矿山井洞。5.1.6 坝体设计填筑标准应按堆场等别、筑坝材料、压实方式、抗震设防烈度及经济性，通过重型击实试验和现场碾压试验确定。5.1.7 初期坝坝顶构造应符合下列规定：1 坝顶最小宽度应根据坝顶敷设布料管、运行检修道路、机械施工、作业机械通行要求确定，不宜小于5m。当坝顶兼作公用交通道路时，宽度应由道路通行标准确定和设计。2 坝顶应铺以盖面材料，可采用压密的砂砾石、石渣、浆砌片石或泥结石。3 坝顶设有布料管时，布料管线宜靠近坝顶上游侧。4 坝顶面应设坡向两侧或一侧的排水坡，坡度宜为2%3%。5.1.8 坝体构造应符合下列规定：1 坝体坡比应按坝高、坝体材料、坝基条件、浸润线位置和抗震设防烈度，经稳定验算确定。2 上、下游坝坡马道的设置应根据坝面排水、检修、观测、道路、增加护坡和坝基稳定要求确定。3 当坝体下游坡材料易遭受雨水冲刷、大风剥蚀、冻胀干裂和人为踩踏的破坏时，应设置护坡。护坡形式应按就地取材、经济适用的原则，可选用抛石、干（浆）砌块石、铺卵石或碎石、种植草皮、混凝土框格填土、土工格栅填土、模袋混凝土。4 坝体下游坡面宜设置上坝人行踏步，踏步宽度不宜小于1m。5 坝体下游坡可能产生坡面径流时，应布置竖向及横向排水沟。竖向排水沟应沿坝长每隔50m100m设置一条，横向排水沟宜设在马道内侧。坝体下游坡与岸坡结合处应设置坝肩截水沟。5.1.9 坝体与坝基、岸坡、埋管的连接处应进行处理。5.1.10 坝体与排水管连接时应符合下列规定：1混凝土排水管应采用柔性连接，接头处不得漏水，管体设置混凝土止水环；182钢管应做好防腐，管体设钢止水环；3管体周围坝体土料要仔细分层夯实；4排水管通过堆石体时，管周围应分层填以砂砾或碎石，块石不得直接接触管壁。5.2堆积坝5.2.1 赤泥坝加高应符合下列规定：1 赤泥坝加高宜采用上游式筑坝法。堆积坝分级及每级高度应根据堆场地形、使用年限、施工条件、赤泥固结程度和坝体稳定因素确定。堆积坝加高应在汛期或冰冻前完成。2 每级堆积坝高度宜采用4m6m,并应满足至少Ia的使用年限及防洪要求。3 堆积坝轴线宜紧靠前期坝的坝顶上游侧平行布置，并应满足平均堆积坡比要求。4 堆积坝加高宜采用碾压法施工。5 采用浆体干法堆存工艺时，各级堆积坝加高前，均应对原坝体和赤泥地基进行勘察和试验，并应由设计单位复核原设计堆积坡比的稳定性。6 对于浆体干法赤泥堆场，当经检测赤泥滩面上不能直接加筑堆积坝时，应对坝基进行加固处理。7 对于滤饼干法赤泥堆场，应在一级堆积坝加高前对原坝体和赤泥地基进行勘察和试验，由设计单位复核原设计各级堆积坝加高的稳定性。5.2.2 堆积坝筑坝材料的选择应符合下列规定：1 滤饼干法赤泥堆场应采用干赤泥填筑堆积坝；2 浆体干法赤泥堆场宜采用干赤泥填筑堆积坝。当干赤泥数量不能满足堆积坝填筑要求时，可采用土石料填筑。5.2.3 堆积坝坝坡坡比应按坝高、堆积坝材料、坝基赤泥固结程度和抗震设防烈度因素，根据坝体稳定性计算确定。各级堆积坝19上游边坡不宜陡于1：L5,下游边坡不宜陡于1:2.Oo5.2.4堆积坝坝体构造应符合下列规定：1堆积坝坝顶宽度应按敷设布料管、运行检修道路和机械施工要求确定，并不小于5m。2堆积坝坝顶应铺以盖面材料，可采用压密的砂砾石、碎石、单层干砌块石或泥结石材料。3堆积坝坝顶设有布料管时，布料管线宜靠近坝顶上游侧。4堆积坝坝顶面应有坡向库内的排水坡，坡度宜采用2%3姒5堆积坝与岸坡的连接应妥善处理。岸坡应彻底清基，岸坡开挖应大致平顺。6堆积坝下游坡和岸坡连接处以及堆积坝下游坡脚处应设排水沟；7堆积坝下游坡面应设置草皮护坡。5.2.5 浆体干法赤泥堆场的堆积坝是否设置排渗设施以及排渗设施的设置范围和间距，应结合前期坝坝型和类似工程实测浸润线，经渗流计算或渗流试验确定。5.2.6 当采用赤泥构筑堆积坝时，应符合下列规定：1碾压赤泥筑坝应有足够数量的符合条件的干赤泥，其含水率应接近最优含水率，数量宜为筑坝所需方量的L5倍；2筑坝前坝基强度应符合筑坝要求；3 设计前应通过勘察取得赤泥的物理力学指标；4 填筑赤泥的压实度不应低于0.95;5 施工时应分层压实，每层厚度不大于0.5m;6内外坝坡处，填筑时需加不小于0.3m宽的超填量，宜采用最终一次削坡成形；7 赤泥筑坝施工前，
