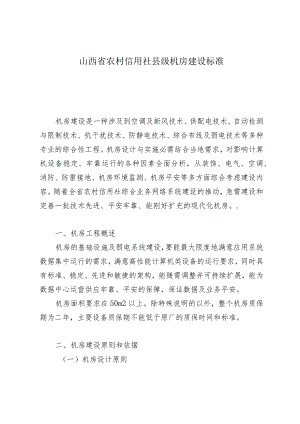

山西省农村信用社县级机房建设标准机房建设是一种涉及到空调及新风技术、供配电技术、自动检测与限制技术、抗干扰技术、防静电技术、综合布线及弱电技术等多种专业的综合性工程。机房设计与实施必需结合当地需求，对影响计算机设备稳定、牢靠运行的各种因素全面分析，从装饰、电气、空调、消防、防雷接地、机房环境监测、机房平安等多方面综合考虑建设内容。随着全省农村信用社综合业务网络系统建设的推动，急需建设和完善一批技术先进、平安牢靠、能刚好扩充的现代化机房。.一、机房工程概述机房的基础设施及弱电系统建设，要能最大限度地满意应用系统数据集中运行的需求，满意高性能计算机类设备的运行要求，同时具有标准、稳定、先进和敏捷的架构，能随需调整并可持续扩展，能为数据中心运营供应牢靠、平安的保障，保证数据及业务平安。机房面积要求在50m2以上。除特殊说明的以外，整个机房质保期为二年，主要设备质保期不能低于原厂的质保时间和标准。二、机房建设原则和依据（一）机房设计原则为了将全省农村信用社各级数据机房建设成为现代化集中式智能机房和自动化的办公场所，制定如下机房设计原则：1、平安性和牢靠性机房的平安牢靠运行是机房建设的头等目标，平安牢靠因素包括了防火、防水、防雷击、防电磁泄漏、分区分级进出管理、防静电以及供配电平安等诸多方面，必需保证以上各个环节都平安牢靠。2、科学性和系统性现代化计算机机房不只是一个简洁计算机设备摆放的场所，而是由建筑装饰工程、动力供配电系统、监控系统、综合布线系统、空调新风系统、消防灭火系统、专用地线系统、抗浪涌爱护系统、安防门禁系统等多个系统组成的综合系统工程，各系统均不是相互隔离的，而是有亲密的关联。为了确保计算机主机，网络等设备的稳定、牢靠、平安运行，必须要综合考虑计算机机房各专业系统间运行的系统性。3、成熟性和好用性以满意功能为要求，降低成本为原则，设计风格上简捷明白,具有较好的性能价格比。所选用的技术及设备均已在以往的工程实践中得到了成熟应用，所选用材料均符合国家环保要求并在以往的工程实践中得到检验，能最大限度满意将来发展的须要。4、先进性实施完成后的机房应当是一个功能完善的标准化机房，满意机房的数据业务传输的需求、能适应将来技术的发展，机房系统设计时应遵从高起点、高质量，确保机房系统长期高效运行，同时要采纳目前比较先进的技术和材料。5、标准性计算机机房的设计和工程实施首先要体现标准性，即要严格依据国家标准和现有规范、标准来进行综合设计，以确保系统运行稳定，使故障率达到最低。6、美观性和舒适性设计在满意先进、牢靠、平安、适用、系统性的前提下，还须要满意肯定的美观和舒适性。要充分考虑到各种设备的修理空间，空气调整的循环通道、操作员可视范围，工作空间，并合理支配通道，机器重量分布及将来的机器扩充空间。7、可扩充性在满意现有需求的前提下，还应在空间布局、系统供电容量、网络设备端口等方面留有充分的扩展余地，便于系统进一步扩展以及适应将来系统更新换代。8、可管理性在机房设计和实施中，必需建立一套完善的机房管理和监控系统，所选设备应具有智能化，可管理的功能，同时采纳先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个机房的运行状况，简化机房管理人员的维护工作，为机房稳定、高效运行供应有力的保障。(二)项目设计与建设依据设计、施工、验收时需满意下列标准及规范(包括并不限于以下标准及规范，如各标准及规范对相同内容有不同规定时，应遵循更严格的标准。如有更新版本，参照新版本执行)。1 .电子计算机场地通用规范(GB/T2887-2000)2 .电子计算机机房设计规范(GB50174-93)3 .计算站场地平安要求(GB9361-88)4 .电子计算机机房施工及验收规范(SJ/T30003-93)5 .建筑设计防火规范(GB50016-2006)6 .高层民用建筑设计防火规范(GB50045-95(2005年版)7 .建筑内部装修设计防火规范(GB50222-95(2001年版)8 .民用建筑工程室内环境污染限制规范(GB50325-2001)9 .供配电系统设计规范(GB50052-95)10 .低压配电系统设计规范(GB50054-95)11 .建筑电气工程施工质量验收规范(GB50303-2002)12 .建筑照明设计标准(GB50034-2004)13 .建筑物电子信息系统防雷技术规范(GB50343-2004)14 .建筑物防雷设计规范(GB50057-94)15 .电力工程电缆设计规范(GB50303-2002)16 .通信数据中心静电防护通则(YD/TT54-95)17 .通用用电设备设计规范(GB50055-93)18 .建筑给排水设计规范(GB50015-2003)19 .采暖通风与空气调整设计规范(GB50019-2003)20 .通风与空调工程施工质量验收规范(GB50243-2002)21 .智能建筑设计标准(GB/T50314-2006)22 .智能建筑工程质量验收规范(GB50339-2003)23 .综合布线系统工程设计规范(GB5031-2007)24 .平安防范工程技术规范(GB50348-2004)25 .民用闭路监视电视系统工程技术规范(GB50198-94)三、机房工程建设要求各地市办事处(市联社)科技部门应对辖内各县级联社机房环境进行调查并提出整改看法，并全程对机房建设过程进行指导、监督和审查。机房内关键设备(如电气设备、布线系统等)的选型和选材要注意其高牢靠性、高可用性及先进性，要求全部采纳符合国家标准的知名品牌，以确保系统投入运行后故障率为最低；为了增加系统牢靠性和便于管理，UPS、空调、配电柜、机柜、PDU等核心基础硬件要求统一品牌，选用品牌APC或爱默生。机房承包商应具备机房整体设计与实施的实力，并具备相关强、弱电系统的资质和胜利案例，同时在山西本地要有服务机构,可保证本地化服务。所供设备应具有针对本项目的厂家授权。四、机房装饰工程装饰材料必需全部采纳符合国家标准的材料。全部材料应具备环保、阻燃、无毒、防火性能好、平安耐用、不易变色、气密性好、不起尘、易清洁、吸音效果好、防静电、抗电磁干扰等性能，并在温、湿度改变作用下变形小。要以自然材质为主，做到简明、淡雅、柔软，并充分考虑环保、节能等因素。装饰材料可依据须要实行防静电措施。在机房环境设计时应全面考虑区域内的防尘、防火、防水、保温，确保数据中心运行环境的平安性。(一)吊顶主机房、监控室吊顶采纳铝合金条形微孔板吊顶或轻钢龙骨石膏板吊顶，要求采纳国内知名品牌，顶板要求材质轻，强度高、防火，无色差，平整度好，便于拆装，吸音效果好，吊顶内要做防尘处理。吊顶内便于布线，并保证空调、消防等系统的正常工作。(二)地面主机房、操作间地面采纳优质全钢无边架空抗静电活动地板，沿墙四周安装不锈钢踢脚进行装饰，地板要求采纳国内知名品牌。铺设高度不低于200mm,便于下走线，同时具有防静电功能。在地板下沿专用空调机四周砌筑挡水坝。（三）墙、柱面主机房、监控室墙面等均采纳强度高，防火及抗电磁干扰实力强，耐污染，易清洗，色调柔软无眩光的彩钢板或铝塑板墙面。内部进行保温隔声处理。（四）隔断主机房与操作室采纳单片防火玻璃隔断。机房区内要求视觉通透，玻璃隔断应采纳不低于12厚的单防火玻璃，按耐火等级11级（26OnIin）以上考虑，防火玻璃的弯曲度不应当超过0.3%。（五）门玻璃隔断上采纳与玻璃相应规格的玻璃密闭门，其余全部门均采纳与环境相一样，与所选墙板相配套，并满意美学及防火的要求的甲级钢制防火门。机房区出入口门采纳甲级钢制防火门，玻璃隔断上的门采纳防火玻璃门。机房门的设计应充分考虑设备的进出问题，机房设备门的尺寸应保证机房设备的正常进出，用于运输设备的出入口应考虑运输沉重设备的便利性。（六）防尘、保温设计采纳不起尘的装修材料，对吊顶上、地板下空气循环区域进行防尘处理，刷防尘涂料和防静电漆，吊顶内、地板下刷防尘漆,做防尘处理。采纳专用空调、新风系统，对于进入室内的簇新空气应进行过滤处理（亚高效过滤），保证室内正压4.998Pa,使室外的尘埃不易进入室内。在专业空调送风区内选用IOmm橡塑海绵进行保温处理。（七）防火设计在选择内部装饰材料时，严格执行规范要求，即机房室内装修应采纳非燃烧材料（燃烧性能为A级）或难燃材料（燃烧性能为Bl级）。对于本工程中不行避开运用的木质隐藏部分材料刷防火涂料。五、机房电气系统（一）总体要求数据中心的计算机供配电系统是保证计算机设备、场地设备和协助用电设备牢靠运行的基本条件。要求建立高质量的、高度平安牢靠的供配电系统。（二）配电要求配电系统负荷分级设计为：一级负荷特殊重要负荷；配电系统电压采纳：380/220V,频率：50HZ；带电导体系统采纳三相五线制；配电系统配电方式采纳放射式方式；配电系统接地形式采纳TN-S制；机房电气系统工程，包括配电系统（含配电柜/箱、全部输入输出电缆），照明系统和防雷接地系统等。（三）供配电系统机房为一级负荷，单路市电取自大楼配电室，电源进线由配电室敷设到机房总动力配电柜；配电系统采纳沟通50HZ,380V/220V,接地系统采纳TN-S方式，零线和地线分开设置。配电系统各级之间有选择性的协作；UPS配电系统的供电范围是：计算机设备(主机和附属设备)、通信设备、网络设备、安防监控消防报警系统设备、测试插座等;市电配电系统的供电范围是：空调新风设备、一般照明、修理插座、办公插座(依据信息点位置配置相应的插座)、消防排气等。配电回路要考虑以后计算机设备增容进行预留设计，并充分考虑相序平衡；机房内全部线缆须用镀锌钢制桥架、线槽或钢管爱护。线缆均采纳阻燃或耐火型电缆。(四)UPS系统机房选用在线式UPS或模块化UPS(功率至少1OKVA),UPS系统电池要选用高质量免维护密封铅酸电池(OTP、汤浅、海志等)，后备时间不小于4小时。总体性能要求：(I)UPS供电系统的设计应与整个供配电系统协调协作，保证对负载的不间断供电。(2)UPS供应同时满意两类输入输出类型：三进单出(3PH+N+G)和单进单出(IPH+N+G)(3)系统内各主要设备应选用同一厂家同一品牌的产品以提高整个系统的牢靠性。(4)主机标配网卡，供应通过网络对UPS进行IP远程管理。(5)UPS应能满意机柜式安装。(6)UPS供电系统的输出电源的零线对地的电压应小于1伏。(五)动力配电系统UPS配电系统的配电柜可分为市电UPS输入配电部分和UPS输出配电部分；机房区精密空调及新风设备要求在本区设置限制配电箱，实现本地限制。不能用设备自身的电源限制装置作为本地电源限制；机房区的正常照明配电必需与应急照明配电分开设置，在照明限制或检修时不得影响其他功能房间的正常运用；机房内的监控设备要求设置独立的限制配电箱，配电箱的安装位置便于监控系统的正常运行或修理时运用；配电柜选用优质柜体，具有电流、电源电压、有功功率、无功功率、功率因数等电气参数的显示与远程监测与报警功能。全部配电柜、配电箱要有断路器爱护挡板。(1)断路器选用性能优良的ABB或施耐德断路器，对馈电线路和用电设备起到最佳爱护。断路器的额定电流大于回路的计算电流，断路器具有短路爱护和过负荷爱护功能。(2)配电柜的主断路器要求低压脱扣额定电流与断路器框架额定电流相同，脱扣器电流可调。(3)与消防联动的配电柜的相应断路器要配置分励脱扣器,以便与消防联动供应接口。(4)监控系统的配电柜的相应断路器要配置状态接点，以便与监控系统供应接口。(六)机房照明机房照明质量的好坏，影响到计算机维护监控人员的工作效率和身心健康。机房照明包括正常照明及事故照明。要求主机房照度不低于500Lx,同时设机房疏散指示、平安出口标记灯等，应急照明照度不低于40Lx;机房照明的布局要符合机房美观，要求照明灯具依据位置重要性和设备位置来分区分组布局，布局要匀称，纵横方向保持肯定距离，避开设备阴影，便于设备维护；要求机房照明设备选择无启辉器或电子镇流器的灯具，要求防眩光、整体装饰性好、发光效率高，机房内安装高效节能荧光管，使整个机房的照度匀称分布。六、防雷接地系统计算机须具备下列四种接地条件：沟通工作接地，接地电阻应不大于4Q；平安爱护接地，接地电阻应不大于4Q；直流工作接地，接地电阻应按计算机系统详细要求确定；防雷接地，应按国家标准建筑防雷设计规范执行；依据机房的电源状况，采纳联合接地，机房作接地铜网和铜排，需同时满意以上四种接地要求，且要求总接地电阻小于1Q,零-地压降小于IV；计算机机房接地考虑计算机专用直流逻辑地、配电系统沟通工作地、平安爱护地，并在机房设置等电位接地箱。机房内需布置接地铜排网，机房内金属线管、线槽、地板支架、机柜外壳等不带电的金属部分均应与此接地网相连；机房电源的防雷系统应考虑为四级防雷，防雷爱护系统能够抵挡雷电电阻耦合、电感耦合和电容耦合的感应雷电能量。七、空调新风系统良好的机房空调系统能够为电子计算机系统连续、稳定运行，刚好消退计算机设备及其它设备系统所散发的热量，维持机房内的温度状态并限制机房的空气含尘量供应保证。机房空调系统必需从温湿度、干净度等方面达到机房环境标准，且性能平安牢靠，易于维护管理。机房精密空调主机应采纳计算房专用恒温恒湿空调机组，恒温恒湿空调机组的制冷方式应为风冷冷媒干脆蒸发式，制热方式为电加热。机房精密空调系统的给水、排水及冷凝水管道应尽量集中，并在管道区和主机设备区之间设置有效的漏水检测报警装置和防水措施，以防发生漏水事故。漏水检测有效率要不小于99.95%o给水系统要有进水限制阀，排水管要便于分段检修。（一）机房精密空调设备选型及技术要求1、所选空调机组能够满意长时间运行、高牢靠性、平安性的要求。2、室内风机为涡流式风机，风压可调。3、温度、适度限制性能：(1)温度限制范围:18-28oCo(2)温湿度波动超限能发出报警信号。4、空调机噪音标准：(1)室内机组：距机组正前方2米，高1米处的自由空间声压级小于等于67dB（八）o(2)室外机组：距机组5米处自由空间声压级小于等于60dB（八）o5、空调机加热性能：采纳三级电加热，带平安热爱护。6、空调机加湿性能：采纳加湿罐电极式加湿。7、干净度：所选空调机组应设有中效过滤器，过滤器应便于更换。8、送风压力：空调机组的送风压力要充分满意机房面积须要，保证整个机房的温湿度平衡。9、节能环保：制冷压缩机采纳技术成熟的高效涡旋式压缩机，可运用无氟制冷剂。10、设备厂家应供应完整牢靠的技术资料，具有强大的技术支持力气。11、空调设备的监控性能：(1)每台空调机组都具有独立的限制系统，并具有独立的加热、加湿系统。(2)能按设定的温湿度要求自动调整，显示工作状态，限制和切换机组运行。当发生温湿度过高、过低，压缩机排气压力过高、吸气压力过低，空气过滤器堵塞，加湿器漏水、断水时能够发出报警。(3)远程通讯功能：具有RS232或RS485接口，可供应本地和远程两种限制方式，自动进行启停切换和数据保存，具有工作状态、告警信号的传送和限制功能。12、空调机组室外设备具备水平或垂直两种安装方式，依据工程现场条件确定。13、空调机组具备来电自动开机功能。(二)机房干净新风系统设计为保证机房的新风要求，生产机房楼内的机房区设置独立新风系统，新风系统的送风与机房精密空调系统的回风相混合，经机房精密空调过滤、温湿度调整后，送入机房。新风系统新风量依据电子计算机房设计规范要求选择：(1)保证室内人员所需新风量，按工作人员每人40h计算。(2)维持室内正压所需新风量。(3)不小于总送风量的5%o新风量为三者最大值；新风系统需配备亚高效过滤、电加热设备；机房内需保证正压；新风系统应设置消音、降噪等措施；新风系统必需安装70。C防火阀，火灾时当环境温度超过70。C时,自动熔断关闭，防止火灾通过新风系统扩散。所选新风处理机组能够满意长时间运行、高牢靠性、平安性的要求。八、机房气体消防系统(一)设计依据建筑设计防火规范(GBJ16-87)(2001版)高层民用建筑设计防火规范(GB50045-95)火灾自动报警系统设计规范(GB50116-98)火灾自动报警系统设计规范(GB50116-98)电子计算机房设计规范(GB50174-1993)(二)设计要求依据国内外实际阅历，火灾是计算机房可能遇到的各种灾难中发生的概率较大、危害较大的一种，而且它造成的损失将是非常巨大甚至是无法估计的。为解决好机房的防火问题，除在机房设计、施工时实行相应的防范措施外，同时还必需设置火灾自动报警系统和自动灭火设施。(1)设置电源应急开关，在火灾发生时马上切断机房总配电柜电源。该应急开关既可与自动报警系统联动，也可以手动。(2)在选择机房主要设备、元器件、导线、电缆的品种、规格时要充分考虑其过载实力和防火阻燃性能，防止因过热导致温升过高而引起火灾。(3)火灾报警系统与自动灭火系统必需与空调、新风、排气系统联动。(4)选择机房装修材料时要充分考虑其阻燃实力。九、机柜系统机房设备区要求采纳42U标准服务器机柜，静态承重达到100OKG,高宽深为2000*600*80OnlnI或2000*600*107Omn1；机柜前后门采纳网孔设计，开孔率不低于62%,后部双开门设计；每个机柜内应设置32A合理数量的电源PDU,输出连接不少于12口，输出类型为IEC320C13和IEC320C19,要求免工具机架式安装；机柜顶部可配置强电和弱电线槽，采纳上走线方式。十、综合布线系统布线系统采纳上走线方式；要求对布线系统进行六类系统认证测试；综合布线系统设计文档应包括：工程设计方案、综合布线系统结构图、信息插座分布示意图、干线管槽走线示意图等；布线产品必需为全系列原装产品，其中面板、模块、配线架、理线器、六类线缆、跳线等必需为同一厂家生产。产品选择要求:(1)综合布线产品必需通过国家权威机构的产品检验。(2)必需供应对于其布线链路和信道的测试方式、测试指标，供应举荐的六类测试仪表型号，供应测试和验收的详细方案。(3)产品供货商须在山西本地设有服务机构，以便刚好响应对产品的维护和升级需求。十一、门禁系统门禁管理系统的主要目的是保证重要区域设备和资料的平安，便于人员的合理流淌，对进入这些重要区域的人员实行各种方式的门禁管理，以便限制人员随意进出。(I)电锁应采纳平安牢靠的产品，有电闭锁或无电闭锁依据用户要求可调。(2)紧急状况下或电锁出现故障的状况下应有应急钥匙可将门打开。(3)全套系统应有备用电源，可连接机房的UPS电源。十二、平安视频监控系统要求机房平安视频监控系统单独设置，监控布点时主要考虑各个出入口及每一排机柜之间安装摄像机。假如机房有多个房间的话，可考虑在UPS室和限制机房内安装摄像机。图像信号应保持24小时录像，图像存储时间应不低于一个月。
