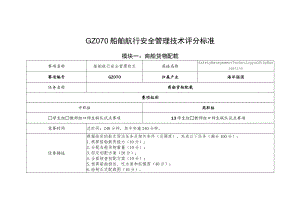

GZ070船舶航行安全管理技术-模块一商船货物配载评分标准-定稿-20230807-2023年全国职业院校技能大赛赛项正式赛卷.docx

GZ070船舶航行安全管理技术评分标准模块一：商船货物配载赛项名称船舶航行安全管理技术英语名称SafetyManagementTechnologyofShipNavigation赛项编号GZ070归属产业海洋强国任务名称商船货物配载赛项组别中职组高职组学生组教师组口师生联队试点赛项13学生组教师组口师生联队试点赛项竞赛时间总时间：240分钟，其中实施240分钟。任务描述根据给定的航次货运任务及相关条件（见题库），完成以下任务（满分100分）：1.核算船舶载货能力（10分）；2 .分配各舱货物重量（10分）；3 .拟定初配方案（20分）；4 .全面核查初配方案（10分）；5 .核算船舶稳性、吃水差和纵强度（40分）；6 .绘制正式配载图（10分）。对应产业海洋强国对应岗位甲板部技术人员、船舶业务员岗位核心能力L核算船舶载货能力2.制定货物配载方案3.核算船舶稳性和强度4.绘制货物配载图岗位职务任务书任务名称任务要求操作过程考核点评价标准核算船舶载货能力判断船舶载重能力是否满足航次货运任务要求根据载重线或吃水计算船舶航次最大货运量；根据装货清单所列货物总重量核算船舶的载重能力。载重线海图的使用；净载重量的计算；核算船舶的载重能力。分值：6分。正确使用载重线得2分，错误得O分；计算正确得2分，错误得。分；核算正确得2分，错误得O分。判断船舶容量能力是否满足航次货运任务要求根据装货清单所列货物总体积及船舶货舱资料核算船舶的容量能力容量能力的识别；核算船舶的容量能力分值：2分。核算正确得2分，错误得O分。判断特殊载货能力是否满足航次货运任务要求根据船舶条件和航次特殊货物的种类，核算船舶的特殊载货能力特殊货物的识别；核算船舶的特殊载货能力分值：2分。核算正确得2分，错误得O分分配各舱货物重量确定各货舱配货重量上下限按舱容比分配各舱货物重量，并计算出各舱装货重量的上下限确定各货舱配货重量上下限分值：10分。计算正确得10分；每错一个数据扣2分，扣完10分为止。拟定初配方案正确安排各票货物的舱位和货位，保证货物运输质量根据装货清单，向各舱配装货物，其中装卸港为一港装、两港卸货物配装应考虑以下因素：各目的港货物顺利卸出；不同种类货物的包装、衬垫、隔票、通风等方面的要求，合理确定货位；不同种类货物间的忌装和隔离；货物装卸及安全作业的考虑；各货舱配货重量和体积的考虑；船舶性能的考虑分值：20分。完全符合以上原则得20分，一般性错误每一处扣2分，严重性错误每一处扣5分，扣完20分为止。全面核查初配方案检查所有货物是否都已配舱，各货舱、各层舱所配货重是否符合控制数的要求，先卸货是否被堵，有无忌装按上述货物配装所考虑的因素对初配方案进行核查；填写重量、体积核查表，核查其各货舱配货重量及体积的准确性核查装货清单上所列货物是否全部配置完毕；核查各货舱、各层舱所配货物重量；核查各舱配货体积；核查各二层舱的防堵货物体积分值：10分。重量、体积核算完全正确得10分,每错一处扣2分，扣完10分为止。核算船舶稳性、吃核算船舶本航次最不利状态船舶稳性计算根据初配方案及船计算船舶重心高度KG；分值：24分。（船舶稳性计算20分，船舶稳性核水差和纵强度下的船舶稳性是否符合要求舶本航次最不利状态下的油水情况计算出船舶重心高度，然后求得相应装载状态下的初稳性高度。船舶稳性核算利用临界初稳性高度曲线图或极限重心高度曲线图，核算船舶稳性。若不满足要求，应通过移货或加压载水予以调整。计算自由液面对GM的影响值；查取横稳心距基线高度KM；查取临界初稳性高度GMc；核算船舶本航次最不利状态下的船舶稳性。算4分）。船舶稳性计算全部正确得20分。船舶重心高度KG计算错误扣4分，自由液面对GM的影响值计算错误扣4分，横稳心距基线高度KM查取错误扣4分，初稳性高度GM计算错误扣4分，临界初稳性高度GMC或极限重心高度KGmax查取错误扣4分。船舶稳性核算正确得4分，错误得0分。计算船舶吃水差及首、尾吃水，判断吃水差是否符合要求计算船舶重心纵坐标，求取装载状态下的船舶吃水差及首、尾吃水；判断吃水差是否满足要求；若不满足要求，应通过移货或调整压载水的方法予以调整。计算船舶重心纵坐标；计算船舶吃水差；计算船舶首、尾吃水；判断吃水差是否符合要求。分值：8分。船舶重心纵坐标计算正确得2分，错误得0分；船舶吃水差计算正确得2分，错误得0分；船舶首、尾吃水计算均正确得2分，有一项正确得1分，全部错误得0分。吃水差满足相关要求，得2分，错误得0分。校核船舶纵强度是否符合要利用船舶强度曲线图进行核算；计算载荷对船中弯矩的绝对值之和；分值：8分。载荷对船中弯矩的绝对求若不满足要求，应通过移货或调整压载水的方法予以调整。查取船舶强度曲线图。值之和计算正确得4分，错误得0分；查取船舶强度曲线图正确得4分，错误得0分；绘制正式配载图图示清楚、正确；标注全面、正确；备注合理。按要求绘制配载图配载图的格式；配载图的内容。分值：10分。符合以上三项要求得10分，每错一处扣2分，扣完10分为止。岗位工作规范1 .货物积载和系固安全操作规则。2 .1974年国际海上人命与安全公约（SoLAS公约）。3 .稳性计算书使用说明。4 .海船船员培训大纲（2021版）。5 .海船船员考试大纲（2022版）。赛项赛场准备1 .赛场每个赛位占地面积约6m2,除设定每个参赛队一个赛位外，另外增设4个备用赛位。赛场安全性、通风及照明等情况良好，符合学校教室建设标准。2 .每个赛位按比赛要求配备相同标准的稳性计算书及船舶资料、计算工具等比赛用具。3 .赛场配备设备维修和电力抢险人员，生活补给站等公共服务设施，为选手和赛场人员提供服务。4 .赛场设有安保、医疗等人员，并设置安全应急通道，以防突发事件。注意事项1 .船舶稳性满足IMO稳性衡准要求。2 .保存完整的货物积载计算过程。3 .不得以任何形式在任何资料上留下可能泄露参赛队伍信息的标识。4 .比赛结束后不能携带任何比赛资料及工具离场。5 .裁判应认真核算考生计算过程及其结果的准确性。
