广厦CAD施工图生成控制参数详解20140213..docx

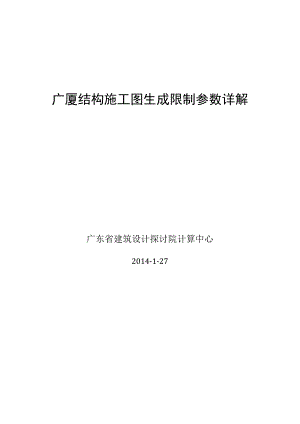

广厦结构施工图生成限制参数详解广东省建筑设计探讨院计算中心2014-1-27书目1 .平法配筋系统31.1. 细分标准层31.2. 梁选筋限制41.3. 板选筋限制61.4. 柱选筋限制91.5. 剪力墙选筋限制Il1.6. 施工图限制13!.AutoCAD自动成图系统142.1. 自动生成DWG142.2. 施工图习惯142.2.1. 系统设置152.2.2. 楼板施工图习惯162.2.3. 梁施工图习惯222.2.4. 墙柱施工图习惯272.3. 柱出图信息352.4. 施工图字高352.5. 梁板起始编号362.6. 文字样式设置362.7. 吩咐设置371 .平法配筋系统1.1. 细分标准层参数具体说明施工图标准层施工图标准层默认按录入系统标准层划分，可依据出图须要划定施工图标准层范围，但不得将录入系统中两个标准层合并为一个标准层出施工图。上图中第4标准层范围是录入系统4层33层，若改为“1,2,3,10,20,33,34,35”，则原第4标准层，改为410,ll20,2133三个标准层出图。1.2.梁选筋限制参数纵筋直径具体说明调整系数主筋最小配筋率贯穿筋软件自动选筋时，梁纵向受力筋的钢筋直径范围。是无条件放大或调整系数，分别对结构计算分析输出的梁面筋、梁底筋、悬臂梁面筋、抗扭纵筋的配筋面积进行调整，用调整后的配筋面积进行选筋，同时调整了施工图计算书。限制不同抗震等级下的主梁最小构造配筋率。程序已自动依据规范最小配筋率进行限制，须要提高最小配筋率时，可在这里设置。不勾选“主梁采纳贯穿筋”，主梁负筋不贯穿，跨中采纳架立筋，非抗震区可采纳此选择。2倒82"221'勾选“主梁采纳贯穿筋”，主梁负筋采纳贯穿形式。4曾1622银8«8100/200(2)2蛆6G214勾选“贯穿筋采纳省筋方式”，贯穿筋在满意计算和构造要求下尽量取小值，一般按负筋最大面积的1/4限制，有可能比不勾选时的贯穿筋直径要小。S2fl1621611ft122a6+2惘4266I和4G2ftl4tt8100200(2)2«16G4tt10勾选“贯穿筋与支座角筋可不同”，贯穿筋和支座角筋分别选筋，直径可能不同，此时钢筋按规范贯穿筋的搭接长度搭接。一2鼠6一4ft12_2418+1*144114G2ttl4flft100/200(2)0890/200(2)2tt16G4<H0次梁最小配筋率(%)主梁纵筋最小直径(mm)主梁箍筋最小直径次梁箍筋最小直径次梁贯穿筋的最大直径地下天面最大裂缝限制次梁的最小构造配筋率。程序已自动依据规范最小配筋率进行限制，须要提高最小配筋率时可在这里设置。软件选筋时，框架梁纵向受力钢筋的最小直径。选筋时框架梁箍筋的最小直径。选筋时，次梁箍筋的最小直径。用于限制次梁是否采纳贯穿筋，次梁贯穿钢筋大于最大直径时，程序自动还是采纳架立筋，当输入O时，全部次梁采纳架立筋。其它部分最大裂缝地下室底板层、建筑天面层的梁最大裂缝宽度限值，当裂缝宽度验算超出该限值时则提示警告，自动增加钢筋时也采纳此设置。除地下室底板层、建筑天面层以外的梁的最大裂缝宽度限值，当裂缝宽度验算超出该限值时则提示警告，自动增加钢筋时也采纳此设置。集中重处附加筋优先选吊筋勾选该选项，集中重处附加筋优先选用吊筋。2啦0刮I7J3202«142918W_2ttl8L2ft14不勾选该选项,在集中重处附加筋优先选用加密箍筋。2OI8B勾选该选项，主梁端部箍筋自动全部加密。主梁端部箍筋加密不勾选该选项,主梁端部箍筋是否加密依据计算和构造要求推断,用于非抗震区。8100/200(2)2蛆8G2惘48200(2)2例82加4腰筋最大间距限制腰筋与负筋、底筋的最大间距，超出该间距，程序自动增加腰筋根数。程序默认为250mm。梁配筋率大于（）警告超筋超过该配筋率的梁，程序将在输出的超限超筋警告文件中提示该梁超筋。该选项用于查找配筋率较大的梁，不代表该梁配筋面积肯定超过规范配筋限值。挠度裂缝超限增加钢筋勾选该选项，若梁的挠度、裂缝超过上述限值或规范要求，则程序自动增加该梁的钢筋量（不超过2%）,增加钢筋后仍不满意限值要求，输出警告提示信息，自动影响梁的计算书。主次梁节点处主梁线不断开该选项用于满意部分地区设计单位的绘图要求，主梁不截断表示主梁是其它梁的支座。对井字梁自动相互截断。勾选位置.该i.主3先项芯线、，模板图主次梁I,不断开。皎不勾i置主9先该选项,模板图主次梁用衣线断开。佼位梁中I级钢6按¢6.5计算面积勾选该选项,梁中I级钢直径为6mm的钢筋按6.5mm计算钢筋截面积，GSPLoT计算钢筋面筋时自动按此设置考虑。梁配筋面积按SATEW图形显示取值在SATWE图形显示中，梁配筋面积大于等于0.1cm2自动进位，如SATWE计算结果是7.1,图形显示是8。如按SATWE计算结果中的配筋面积选钢筋，会出现不满意SATWE图形显示的计算书状况。勾选梁配筋面积按SATWE图形显示取值,则配筋面积自动进位后选择梁钢筋，保证选择的梁钢筋比SATWE图形显示的值大。1.3,板选筋限制蛤入才瞄板板面高差大于P 02m不拉通钢筋直径：板负筋最小直径moI6F-板腐筋最小直径G-）F-钢筋间距：板负筋长度熔幅金Ooo|200醺d筋率大于I 2.00微告超筋面积板嗣筋直径大于等于I12m洲寸使用二三级悯1141要指定板最小配筋率的结构层号I默认值I统一说明贯通面筋的结构层号医一对应的贯通面筋lF8e200板负筋长度取大值，沧算挠度裂缩P屋面板面筋按构造贯通 厂简支边面筋配筋率取0.15%板边有多条面筋时尽里显示一条板中I级我跟6. 5计算面积添加I对应的板最小留筋率00冷轧钢直径常规钢磁酸表税17819536445 面1415182527333943526578RESooooooooooo 间2018152018152018151210012345678 Cw o Qw 1厂厂厂l厂I厂lL.lL-l厂I确定I取消参数具体说明冷轧钢直径当录入系统板钢筋强度指定为冷轧钢时，板自动选筋的冷轧钢直径范围。常规钢筋级配表常规运用的板筋直径、间距、计算面积级配表，程序优先依据该表选择板钢筋，可依据工程特点及画图习惯添加、删除常用板钢筋。相邻板板面高差大于（）m不拉通限制相邻板的支座钢筋不拉通的最大板面标高差。三20011M4O1。8200l600I11001板面钢筋不拉通板面钢筋拉通板负筋最小直径限制板负筋的最小直径。板底筋最小直径限制板底筋的最小直径。板负筋长度增幅（mm）板负筋长度在满意板短跨1/4长（活/1.2恒23,取1/3）的构造伸出长度要求下，板筋长度按该模数取整。板配筋率大于O%警告超筋超过该配筋率的板，程序将在输出的超限超筋警告文件中提示该板超筋。该选项用于查找配筋率较大的板，不代表该板配筋面积肯定超过规范配筋限值。板钢筋直径大于等于（）mm时运用二二:级钢若录入系统中指定板钢筋采纳一级钢，该参数限制一级钢的最大直径，当所选板筋直径大于该参数时，程序自动将一级钢按强度等代采纳二、三级钢，此二三级钢为梁的纵筋级别。要指定板最小配筋率的结构层号、对应的板最小配筋率对板最小配筋率有特殊要求的楼层可通过该选项输入相应的结构层号来限制最小配筋率，输入时多个结构层号和配筋率请用空格或逗号分开，最多10个。一个标准层包含多个结构层时，指定其中一个结构层即可。地下室顶板请在此输入0.25%,程序按该值限制板最小配筋率。统一说明贯穿面筋的结构层号、对应的贯穿面筋输入须要贯穿板面筋的结构层号及对应的贯穿而筋，平面图上只绘制支座短筋以满意计算结果。输入时多个结构层号和贯穿面筋请用空格或逗号分开，最多10个。一个标准层包含多个结构层时，指定其中一个结构层即可。天面层和地下室顶层请在此输入，如2,25和dl0200,dl0150,广厦自动概预算软件会自动按设定的钢筋来计算钢筋用量。板负筋长度取大值勾选该选项，板负筋按相邻两块板的负筋长度取大值对称配筋。屋面板面筋按构造贯穿勾选该选项，屋面板面筋按构造要求自动贯穿，不足时增加支座面筋，此功能可用“统一说明贯穿面筋的结构层号和对应的贯穿面筋”取代。勾g该选项，对于同一板边有多条面筋且配筋一样时，可只 显示i条面筋。没勾选勾选板边有多条四筋时尽量显示一条板中I级钢6按6.5计算面积勾选该选项，板中I级钢直径为6mm的钢筋按6.5mm计算钢筋截面积，GSPLoT计算钢筋面积时自动按此设置考虑。验算挠度裂缝勾选该选项，程序自动验算板的挠度、裂缝，不满意时自动增加钢筋，裂缝增加钢筋也采纳此参数限制。简支边面筋配筋率取0.15%勾选该选项，板简支边的面筋按0.15%配筋率计算和选筋。参数具体说明调整系数无条件对钢筋面积进行调整，在计算结果的基础上，分别对柱的纵筋面积和箍筋最小体积配筋率进行调整，依据调整后的配筋面积选筋，同时影响计算书。中边柱最小配筋率限制不同抗震等级下中柱、边柱最小构造配筋率。程序已依据规范要求限制最小配筋，该参数用于提中学柱、边柱的配筋率。角柱和框支柱最小配筋率限制不同抗震等级下角柱和框支柱最小构造配筋率。程序已依据规范要求限制最小配筋，该参数用于提高角柱、框支柱的配筋率。录入系统中第一层柱加长了Om由于计算须要考虑不利状况，比如基础埋深改变等，在录入系统增加了首层柱的计算高度，出施工图须要减去这部分高度，该值在此指定。柱纵筋最小直径限制柱纵筋的最小直径，柱纵筋的最小直径可参考混凝土规范条要求。柱箍筋直径大于等于（）mm时运用二三级钢若录入系统中柱箍筋采纳一级钢，该参数限制一级钢的最大直径，当选取的箍筋直径大于等于该参数，则程序自动按强度等代采纳二三级钢，此二三级为柱的纵筋级别。柱箍筋最小直径限制柱箍筋的最小直径。柱配筋率大于O%警告超筋超过该配筋率的柱，程序将在输出的超限超筋警告文件中提示该柱超筋。该选项用于查找配筋率较大的柱，不代表该柱配筋面积肯定超过规范配筋限值。矩圆柱轴压比限值轴压比超过该值的矩形柱、圆形柱，程序将在输出的超限超筋警告文件中提示该柱超限。该选项用于查找轴压比较大的柱，不代表该柱超过规范限值。异形柱轴压比限值轴压比超过该值的异形柱，程序将在输出的超限超筋警告文件中提示该柱超限。该选项用于查找轴压比较大的柱，不代表该异形柱超过规范限值。柱中I级钢6按6.5计算面积勾选该选项，柱中I级钢直径为6mm的钢筋按6.5mm计算钢筋截面积，GSPLoT计算钢筋面积时自动按此设置考虑。矩形柱采纳井字箍勾选该选项，在进行矩形柱选配箍筋时，优先采纳井字箍。满意江西省异形柱规程勾选该选项，异形柱按江西省异形柱规程进行配筋。梁柱节点核心区受剪验算一般应勾选该选项，程序自动进行梁柱（含异形柱）节点核心区抗剪验算，验算不通过，自动增加柱箍筋，再验算，若仍不通过，则超筋警告提示，目前对于GSSAP,不管是否勾选都会按规范要求验算。柱纵筋最大间距为200mm勾选该选项，程序将严格依据柱纵筋间距不超过20Omm进行选筋。沿矩形柱b边的方向为X方向施工图采纳柱表表示法时，表中有bxh尺寸，勾选该选项，程序自动将表中b边的方向作为局部X方向，否则程序按首层柱短边方向为矩形柱b边的方向，正交系统勾选，斜交系统不勾选。I4006001.5.剪力墙选筋限制参数具体说明暗柱区钢筋最小直径限制剪力墙暗柱区纵筋的最小直径。暗柱区箍筋最小直径限制剪力墙暗柱区箍筋的最小直径。暗柱区最小配筋率限制不同抗震等级下暗柱区最小构造配筋率。程序已依据规范要求限制最小配筋，该参数一般用于提高暗柱区的配筋率。暗柱纵筋最大间距限制剪力墙暗柱区纵筋的最大间距。国标图集12G101-4中规定宜取100-200mm,若三四抗震等级下取30Omm可以降低剪力墙含钢量。构造边缘构件箍筋最大肢距限制剪力墙构造边缘构件的箍筋最大肢距。当隔一根纵筋加-根拉筋时，有可能箍筋肢距大于300mm。规范要求抗震结构不宜大于300mm,设计人员可自行设置最大肢距，非抗震结构可设置400mm。暗柱箍筋间距取整（mm）输入剪力墙暗柱区箍筋间距的模数，则程序按所输入模数进行配箍。当该值小于50,比如输入10,若配箍后箍筋最大间距为150,则程序自动会按100,110,120,130,140的间距再分别计算一下是否有更优化的体积配箍率，并按最优选筋。要合并暗柱的最近距离当相邻两个暗柱区的距离小于所输入的限值时，程序将合并两个暗柱区为一个。分布钢筋最小直径限制剪力墙分布钢筋的最小直径。分布钢筋最小配筋率限制剪力墙分布钢筋的最小构造配筋率。程序已依据规范要求限制最小配筋，该参数一般用于提高墙身分布筋的配筋率。分布钢筋最大间距限制剪力墙水平分布钢筋的最大间距。剪力墙轴压比限值轴压比超过该值的墙肢，程序将在输出的超限超筋警告文件中提示该墙超限。该选项用于查找轴压比较大的墙，不代表该墙肢超过规范限值。强行采纳约束边缘构件的起始结构层号、强行采纳约束边缘构件的终止结构层号输入强行采纳约束边缘构件的起始结构层号和终止结构层号（录入系统定义的层号），则无论程序推断这些层的剪力墙暗柱区是否为约束边缘构件，都强行指定这些结构层依据约束边缘构件配筋。若同一标准层有强行采纳约束边缘构件，也有采纳构造边缘构件，程序会自动细分成两标准层。暗柱纵筋角筋和非角筋直径可差一级勾选该选项，选筋时剪力墙暗柱区纵向钢筋的角筋和非角筋的直径可相差一级，从而可降低剪力墙含钢量。暗柱套箍和拉筋直径可差一级勾选该选项，选筋时剪力墙暗柱区的套箍与拉筋的直径可相差一级，从而可降低剪力墙含钢量。暗柱箍筋不需考虑翼缘墙水平抗剪计算结果中常出现剪力墙翼缘墙（小墙肢）的水平分布筋较大状况，当作为暗柱区箍筋配置时，箍筋直径较大。勾选该选项，暗柱区配箍时不考虑翼缘墙的水平抗剪，暗柱区包含整个翼缘墙肢，结构计算所得墙肢水平分布筋不用于配置暗柱箍筋，暗柱箍筋完全按构造处理。广厦缺省建议考虑翼缘墙水平抗剪，以前没有该选项版本也是自动考虑的。构造边缘构件拉筋隔一拉一勾选该选项，构造边缘构件的拉筋隔一拉一，不勾选则全部纵向钢筋均布置拉筋。I-,5«1go525：mrjLLL二=LLI-mA勾选不勾选剪力墙中I级钢6按6.5计算面积勾选该选项，剪力墙中I级钢直径为6mm的钢筋按6.5mm计算钢筋截面积,GSPLOT计算钢筋面积时自动按此设置考虑。1.6,施工图限制参数具体说明第一标准层是地梁层当录入的结构模型中包含地梁层时，勾选该选项。建筑二层为结构录入的O层施工图的层号为建筑层号,计算的层号为广厦结构录入系统划分的结构层号（恒久从1起先），通过输入建筑二层所对应的结构层号来确定它们之间的关系。如下图，建筑二层所对应的结构层为五层。结构录入层号建筑层号8574635241五也面3-12-21基础层天面层为结构录入的O层输入天面层的结构层号，程序默认为结构最高层号。天面层梁、板的构造要求及裂缝验算与其他层不同。当录入结构模型中包含屋顶小塔楼时，该值应修改为结构最高层号减去小塔楼层数。建筑一层相对水平面标高建筑二层相对±0000的标高，应依据建筑标高填写，程序默认标高为Oo2.AutoCAD自动成图系统2.1.自动生成DWG参数具体说明构件类型选择要生成施工图的构件类型，包括剪力墙柱、梁、板。图类型选择要生成施工图的图类型，包括模板图、钢筋施工图、计算配筋图。选择输出施工图层号及比例尺选择要生成施工图的建筑层号，以及相应楼层施工图的出图比例。缺省值依据“平法配筋系统”中的标准层划分施工图，若要进一步对建筑层细分，要进入“平法配筋一细分标准层一施工图标准层”限制中修改。2.2.施工图习惯2.2.1.系统设置参数线宽设置具体说明设置各图层线宽以及点钢筋直径，单位为mm,O为不加宽。设置包括：柱纵筋圆点直径、暗柱纵筋圆点直径、柱箍筋多义线宽度、暗柱箍筋多义线宽度、板筋多义线宽度、梁板平面图剪力墙柱梁边线边线宽度、墙钢筋图剪力墙暗柱边线宽度、暗柱表中暗柱边线宽度和柱大样中柱边线宽度等，可以统一限制钢筋多义线不设宽度。填充图案设置设置各类构件的填充图案名，“NULL”为不填充。计算书显示习惯计算书显示习惯分两种：广厦习惯和PKPM习惯。选择了PKPM习惯时，墙、柱、梁的计算配筋按PKPM习惯显示。广厦习惯PKPM习惯打印比例尺打印比例尺可手工输入，程序缺省值同绘图比例尺。打印比例尺和绘图比例尺可以不同，如绘图比例尺1:50,打图时可按1:100打图，事实上全部物理位置和大小都放大2倍，打出的图刚好为l：50o轴线拉通到轴号勾选该选项，轴线拉通到轴号处，但仅局限于录入系统输入的轴网，不对导入的轴线和两点画的线起作用。2.2.2.楼板施工图习惯施工图习惯系统板I HIGlol板平法表示口未归并双向板不显板号区板号不带单双向板箭头标志IO面筋两边长度相等分开显示O面筋长度从梁墙边到弯勾处面筋底下拉尺寸线板平法表示中面筋带弯钩口面筋每侧截短一半交错布置板厚字串加外框不加 矩形 椭圆D下划纠未注明洞筋的底筋不画工三级和四级悯板的底筋加尖钩 不归并板且板号不显示板i冈筋图上显示轴线板施工图上注明柱号 钢筋按直径和间距编号口钢筋按直径和长度编号 纲筋按直径、间距和长度编号 板编号形式。Bl O LBl 板纲筋简化表示采用K2。OEI 8。也5011206100表示间距字母表示间距字母表示直径的筋简化表示1d802OOK82dlOG200KlO不需注明底筋的板厚Gnm) 不需注明的板底筋要填充的板标高A) 板标高对应的填充图案 不需注明板筋的最大板跨度Q) 板面筋显示长度取整：I参数具体说明勾选该选项，板配筋按IlGlOl板平法表示。IlGlOl板平法表示未归并双向板不显板号勾选该选项，没有归并的双向板不显示板号。板号不带单双向板箭头标记勾选该选项，双向板板号不带箭头标记，单向板板号仍带箭头标记。面筋两边长度相等分开显示勾选该选项，板面筋分别显示两边长度。面筋长度从梁墙边到弯勾处勾选该选项，面筋长度标注值为梁或墙边到弯勾处距离。不勾选该选项，板面筋两边长度相等时显示面筋总长度。不选该选项，面筋长度标注值为总长度。面筋底下拉尺寸线200§0"1L8200F1Il勾选该选项，标注板面筋长度尺寸线。3(200L当选择“11GlOI板平法表示”时，勾选该选项，则板面筋带弯钩。板平法表示中面筋带弯钩勾选该选项，板面筋每侧截短一半交织布置，直径和间距保持面筋每侧截短一半交织布置不变，可节约钢筋。8200 =T-I未注明钢筋的底筋不画三级和四级钢板的底筋加尖钩勾选该选项，程序对未注明钢筋直径和间距的底筋，比如在说明中统一说明的板底筋，不在原位画钢筋线。不归并板且板号不显示勾选该选项，全部板都不进行归并操作，每一块板的钢筋都显 示，且板钢筋平面图不显示板号。板钢筋图上显示轴线勾选该选项，则在板施工图上显示轴线。勾选该选项，采纳三级钢或四级钢的板底筋加尖钩表示。勾选该选项，在板施工图上同时显示柱号。板施工图上注明柱号勾选该选项，板钢筋按不同直径和间距进行依次编号，原位只标注编号，编号对应钢筋显示在图面右侧。钢筋按直径和间距编号#6200#6180使650蛙200此80(8150WO200例0180(9)¢10150#10120蛆0100勾选该选项，板钢筋按不同直径和长度进行依次编号，原位只标注编号，编号对应钢筋显不在图面右侧。钢筋按直径和长度编号rtrr。8/600 ¢8/700 *8/800 #8/900 ¢8/1000 t81100 »8/1200 #8/1300 ¢8/1400 »8/1500¢8/1600©8170081800»8/1900ft8200082200¢10/1100#10/1200B0/1300#10/1400»10/160010/1700勾选该选项，板钢筋按不同直径、间距和长度进行依次编号,原位只标注编号，编号对应钢筋显示在图面右侧。钢筋按直径、间距、长度编号网200/600 tt8180/600 峻200/700 ® 发陶80/700 瓶200/800 Wl80/800 网200/900 tt8180/900 生的200/1000 mzoo/noo 计的200/1200 »8180/1200 © 作的150/1200 82001300 »80180/1300 的200/1400 tt8150/1400 tt10l400 »8150/1500 眦00/1500国帕般00/940 Qm2001065 小的200/1210 Q #8d200/1270 © *8200/1340 © mi 80/1440 m2001440 ® 82001500 #8200/1595 ® #8180/1615 © 98 研80/1690 © W200/1700 mi801765 #8200/1795 «89180/1840 © ©8 般 00/1900 ¢8200/1995 #8200/2050 #8180/2090 ® ¢8200/2145所标注的板厚字串可加外框，有4种形式可选:板厚字串加外框板编号有3种形式可选:板编号形式BWBl形LB16LBl形形不需注明底筋的板厚(mm)、不需注明的板底筋要里充的板rj (m)、板标高对应 的填充图案输入不须要标注板底筋的板厚度及对应的底筋，当板厚和底筋(如山0200)与设定值相同时，底筋不显示，在说明中统一说明。输入要填充的板相对楼层的标高，例如-0.05,平面图右下角将增加相应的说明。输入板标高对应的填充图案，例如SOLID(见右图)，平面图右下角将增加相应的说明。输入不须要注明板筋的最大板跨（程序默认2.0m）,板的长向小于该板跨值的楼板不显示配筋，统一按说明配置构造钢筋。例如输入5.0m,则小于5.0m板跨的板不注明配筋，见下图：不需注明板 筋的最大板 跨度（m）板面筋显示长度取整输入板面筋长度模数，则板配筋时面筋长度按该模数的整数倍取值。特殊用于从梁柱边标长度时，可按50输入，此时平法配筋板选筋限制中板负筋长度增幅可输入10。勾选该选项，板钢筋按指定字母简化表示间距，缺省K200、G180>EI50、PI25、VloO,代表的字母后跟间距。也可干脆输入指定，字母表示间距，如A120,A代表120mm间距；字母表示直径，如BIO,B代表钢筋直径IOmm。板钢筋简化表示2.2.3.梁施工图习惯参数具体说明集中标注中梁号和尺寸同一行显示勾选该选项，集中标注中梁号和尺寸同一行显示。1.L7200x500#8100(2)2例4;2W4不勾选该选项，集中标注中梁号和尺寸分行显示。S8100(2)2ft14j214梁X和Y 向分别调 整字符重勾选该选项，意味着出图是按X向梁和Y向梁分两张图出图，字符避让只考虑同向梁，不同向梁字符可能重叠；若不勾选，则X向和Y向梁同时考虑字符避让，避开重叠。S0COqoxooz 2ZML分别调整 . .C×I 垂£豆 至 V 中，N使8解OO 225;2图4N2612不分别调整勾选该选项，意味着出图是按框架梁和次梁分两张图出图，字符避让只考虑同类型梁，框架梁和次梁的字符可能重叠；若不勾选,则框架梁和次梁同时考虑字符避让，避开重叠。框架梁和次梁分别调整字符重叠分别调整gt12 2不分别调整聂8JL$22OW2S梁底筋各跨相同时只在集中标注显示勾选该选项时，当多跨梁的底筋相同时，只在集中标注处统一表示梁底钢筋，不在原位标注。勾选该选项，支座负筋与贯穿筋相同时不显示原位标注。不勾选该选项，支座负筋与贯穿筋相同时显示原位标注。与贯穿筋相同的支座钢筋不显示蜕100/200214;2惘4WKLU(I)200x58100/2002倒4;2142期4314勾选该选项，当梁集中标注出界时，用折引线表示。不勾选该选项，当梁集中标注出界时，用斜引线表示。W帛-<瑞ee显(宫五节上£44J'200(2)20;2年20N2ft12g秘O烹(ZXO一镌立OOgKOag梁号出界绘制直引线2I8线分存DWG时输出梁板挠度裂勾选该选项，当集中重处的密箍 直径与梁箍筋相同时不显示钢筋 字串。不勾选该选项，集中重处密箍 单独标注。密箍直径与梁箍筋相同时不显不1 2ft22-¢42.D no 5 -222 ,4 .320 212 5 -222 H 4 2. 5 2 2 2 00(z4z3O 2 2I二6梁钢筋图上显示轴勾选该选项，梁钢筋图上显示轴线，不勾选不显示。勾选该选项，施工图分存DWG时，输出梁板裂缝和挠度图。缝计算书梁底筋不全部伸入支座(1/10净特长断开)悬臂梁加引线显示钢筋在梁外界勾选该选项，部分底筋在距离支座1/10净特长断开。部分钢筋不伸入支座时，程序保证满意规范要求的一、二、三级抗震等级的底筋与面筋的比值。梁下部纵筋不全部伸入支座(1/10净特长断开)，程序自动依据梁两端计算配筋和一二三抗震等级底面筋的比值推断不伸入支座的根数，伸入支座根数保证大于等于箍筋肢数，纵筋削减的根数写在括号内；l)3D20(-l),表示其中有1根不伸入支座；2) 3D20(-2)4D22,表示下排全部伸入支座，上排有2根不伸入支座；3) 6D202(-2)/4,表示下排全部伸入支座，上排2根不伸入支座；4) 3D20(-3)2D22+lD20(-l),表示下排1D20不伸入支座，上排3根不伸入支座。42021830M二二二二二二二二二二i322(-1)G412目1.14(1)250x700«8200(2)W(2恨2);我22(-1)ElG4ft10220220S勾选该选项，悬臂梁钢筋加引线显示在梁界外，否则与一般梁一样显示在梁上。归并了的梁梁号加引线勾选，则归并的梁号加引线R勾选，归并的梁号不加引名统一说明架立筋勾选该选项，统一说明架立筋，梁钢筋图右下角增加说明：图中未注明的架立筋L<4m取D12,4L<6m取D14,L6m取DI6。1.除注明外集集中重生密第直径同第第断减坳阔：2咽中未注明的架谓1.<4mto12,4L<6m取Sl4,L6m16不勾选构造腰筋统一说明不需标注勾选该选项，集中标之说明。iII220j225I学在结构总说明中统一梁编号加勾选该选项，除连梁勺蜕100/2002ft20;2ft18梁编号加Xy勾选该选项，除连梁夕梁，如KLXI4(1)。«8100/200(2)2#14;2#14G212，以区分X向、Y向梁编号加层号勾选该选项，除连梁夕34建筑层23号梁。KL3423(1)200x60(*8100/200(2)2ft14j216N212如KL3423(2),表示一端垂直墙的梁为框架梁对于非连梁，一端垂直墙的梁为框架梁，缺省垂直墙的梁为次梁一端与墙方向一样的梁为次对于非连梁，一端与墙方向一样的梁为次梁，为西安设计单位表示法吊筋密箍多义线颜色同图层选择吊筋多义线的颜色同属的图层，缺省同板底筋多义线图层。输入对称归并的梁编号前须要增加的符号，例如“一”。对称归并的梁编号前加符号输入对称归并的梁编号后须要增加的符号，例如“一”。对称归并的梁编号后加符号LL16(2)-采纳梁表表示的小梁跨度(m)绐号所在网概Ij懿而 楂层号I标高触I bxh上部脑下飕箭篓篇M.10.000200x5002如22tt12比200WL30.000200x8002t162二1666200(2)WL50.000200x5002用22恨2。6般00未注明框架梁箍筋输入不须要在集中标注说明的框架梁箍筋，如d8100/200,由程 序统一在说明中注明。未注明次梁箍筋输入不须要在集中标注说明的次梁箍筋，如d8200,由程序统一在说明中注明。平法表示连梁用平法表示/IlGlOl 梁表1号标MbxhTW能LLI200x600划42ft16IttIOo(2)34O.OCO200x6003>142S16¢89100(2)200x6002ft16Q 胸 00(2)LL25 200x60( 00(2) 314; 216IlGlOl梁表输入采纳梁表表示的小梁的跨度，当单跨梁的长度小于等于该限值时，不在原位标注钢筋，而在图纸右上的梁表中显示钢筋。连梁在墙柱钢筋图上显示GSPLoT连梁可在梁钢筋图上显示或在墙钢筋图上显示，当勾选连梁在墙柱钢筋图上显示时，尺寸标注时将标注连梁的长度。连梁未注明腰筋同墙水平筋勾选;表示,LLI9200x6008100(2)3tt14;2416要筋不司。不勾选i筋。8000(2)314j216G48三构造腰梁表中显示腰筋勾选改选项，若采纳UGlOI梁表，梁表中增加腰筋列。连梁两端墙方向都要一样勾选该选项，只有梁两端的墙肢都与梁同向，才按连梁编号。GSSAP和SATWE计算推断只要一端的墙肢方向与梁一样就为连梁，若不勾选，按此推断连梁。连梁编号加勾选该选项，连梁编号;(LL-24200x600¢80100(2)3a4;2如6N¼122.2.4.墙柱施工图习惯参数具体说明KZ3400x4004如4阖4210°寸柱表示方法国际柱表广东柱表柱大样表表示法，常用于高层剪力墙结构，柱布置比较少时，柱画法同剪力墙暗柱表。大样表柱编号加-2侬勾选该选项，柱编号增加“一二KZ-1600x600420/8(100ITml-§1勾选该选项,柱号引线从柱 角点绘制。不勾选该选项，柱号引线从柱形心 绘制。柱号引线从柱角点绘制1'400x400 1 W 4而4y00o>-a互KZ3 400x400 414 l14 /8100柱原位大样比例输入柱原位大样的比例尺。勾选该选项，剪力墙边缘构件不生成暗柱表，暗柱配筋干脆在截面上注写。暗柱采纳截面注写方式YBZ22 8*16+8*14<H0t150 式YBZ354i12ffl5Or.3¾|02*I岂Y8Z32IOftU<三.-'勾选该选项，剪力墙身的配筋在原位标注,不再生成剪力墙身表。剪力墙身 采纳截面 注写方式Q2 聊 300 ¢10200 期:¢10200 89600YBZ32目前墙施工图上的尺寸标注方法常见的有两种：标注暗柱阴影区尺寸和墙的定位尺寸。墙钢筋平面图上标注墙暗柱阴影区尺寸勾选该选项,标注剪力墙暗 柱区阴影区尺寸。仅标注剪力墙定位不勾选该选项, 尺寸。墙无偏心时分开标 墙模板图中墙无偏心时分开标注墙厚尺
