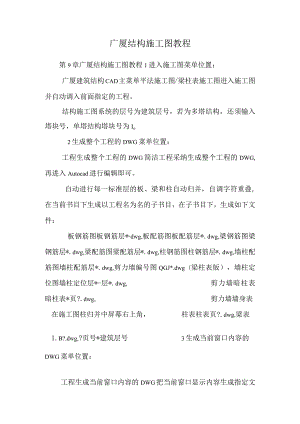

广厦结构施工图教程第9章广厦结构施工图教程1进入施工图菜单位置：广厦建筑结构CAD主菜单平法施工图/梁柱表施工图进入施工图并自动调入前面指定的工程。结构施工图系统的层号为建筑层号，若为多塔结构，还须输入塔块号，单塔结构塔块号为Io2生成整个工程的DWG菜单位置：工程生成整个工程的DWG简洁工程采纳生成整个工程的DWG,再进入Autocad进行编辑即可。自动进行每一标准层的板、梁和柱自动归并，自调字符重叠,在当前书目下生成以工程名为名的子书目，在子书目下，生成如下文件：板钢筋图板钢筋层*dwg,板配筋图板配筋层*.dwg,梁钢筋图梁钢筋层*.dwg,梁配筋图梁配筋层*.dwg,柱钢筋图柱钢筋层*.dwg,墙柱配筋图墙柱配筋层*.dwg,剪力墙编号图QGJ*.dwg（梁柱表版），墙柱定位图墙柱定位层*-层*.dwg,剪力墙暗柱表暗柱表*页?.dwg,剪力墙墙身表在施工图柱归并中屏幕右上角，柱表柱表页?.dwg,梁表1.B?.dwg,?页号*建筑层号3生成当前窗口内容的DWG菜单位置：工程生成当前窗口内容的DWG把当前窗口显示内容生成指定文件名的DWGo4AutoCAD中I、II、III级和冷轧带肋钢筋符号在施工图系统中，为编辑便利，用d代表一级钢，D代表二级钢，f代表冷轧带肋钢，F代表三级钢。在硬盘上GSCAD子书目下供应txt.shx字形文件，此文件可覆盖AutoCAD字库子书目中的同名文件，在AutoCAD中，则键盘上或%130代表一级钢，或%131代表二级钢，代表冷轧带肋钢，代表三级钢。若钢筋符号还显示不对，请采纳Windows中左下角起先查找菜单找寻硬盘上全部的txt.shx文件，再用GSCAD子书目下供应的txt.shx覆盖即可，此时应退出Autocado5梁柱表表头，梁柱平法表头和楼梯表头在硬盘上GSCAD子书目下，Zb.dwg是柱表表头，Lb.dwg是梁表表头，Lt.dwg是梁平法表头，Zt.dwg是柱平法表头，Stair.dwg是楼梯表表头。同时，在安装光盘上DWG书目下还附有结构总说明和柱下条基等图表。6吩咐输入方法可以通过吩咐和菜单按钮两种方式指行一个功能，每个吩咐可以全吩咐名和简化吩咐名，简化吩咐存于与录入系统同书目的pfPgp,用户可以采纳随意文本编辑器修改，重新进入施工图系统时自动调入。广厦结构施工图教程深圳广厦软件有限公司1497打印计算结果屏幕显示的内容可以生成Dwg文件或干脆打印到打印机上。
