广元减压站电气装置安装工程电气施工组织设计.docx

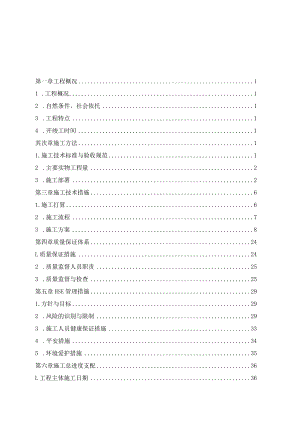

第一章工程概况11 .工程概况12 .自然条件、社会依托13 .工程特点14 .开竣工时间1其次章施工方法11.施工技术标准与验收规范12 .主要实物工程量23 .施工部署2第三章施工技术措施61.施工打算62 .施工流程73 .施工方案8第四章质量保证体系24L质量保证措施242 .质量监督人员职责253 .质量监督与检查25第五章HSE管理措施291.方针与目标292 .风险的识别与限制293 .施工人员健康保证措施334 .平安措施345 .环境爱护措施35第六章施工总进度支配36L工程主体施工日期362.支配工作时间与施工支配36第一章工程概况一.工程概况工程名称：兰成-成都原油管道工程广元减压站电气装置安装工程建设地点：四川省广元市项目业主：中国石油管道公司监理单位：中油朗威工程项目管理有限公司设计单位：四川科宏石油自然气工程有限公司施工单位：中国石油自然气管道通信电力工程总公司建设规模：新建IOkV变电所一座。二.自然条件、社会依托本工程地处四川省广元市，站场所经地区周边为山区和盆地，所处地理位置整体较为平坦。地质结构较为困难，昼夜温差大，降水量少，蒸发量大，极端最高气温、最低气温相差较大，现场施工与生活条件艰苦。项目部以与施机组选择营地的原则是在交通便利，路网发达，公共平安部门旁边设立。要求做到一旦发生意外能够与时得到救助，并且施工负责人与当地各部门与时沟通。三.工程特点广元减压站新建IOkV变电所一座，主要工程量如下：IOkV干式变压器SCBIl-400/102台，IOkV高压开关柜4面，低压配电柜7面，直流系统1套，配电箱1面,后台监控系统1套。四.开竣工时间支配广元减压站开竣工时间：2012年05月10日-2012年06月30日。其次章施工方法一.施工技术标准与验收规范国家现行的法令、法规,地区、行业颁发的质量、健康、平安、环保、消防、文物等管理规定与建设项目环境爱护管理方法、中华人民共和国野生动物爱护法中国石油自然气集团公司健康、平安与环境管理体系管理手册、中国石油自然气集团公司平安生产管理规定。1 .石油自然气建设工程施工质量验收规范电气工程(SY4206-2007)2 .电气装置安装工程电力变压器、油浸电抗器、互感器施工与验收规范(GBJ148-90)3 .电气装置安装工程盘、柜与二次回路结线施工与验收规范(GB50171-92)4 .电气装置安装工程电缆线路施工与验收规范(GB50168-92)5 .电气装置安装工程接地装置施工与验收规范(GB50168-92)6 .建筑电气工程施工质量验收规范(GB50303-2002)7 .电气装置安装工程施工与验收规范(GB50254-96、GB50255-96)8 .电气装置安装工程蓄电池施工与验收规范(GB50168-2006)9 .电气装置安装工程电气设备交接试验标准(GB50150-2006)10 .电气装置安装工程母线施工与验收规范(GBJ149-90)11 .电气装置安装工程爆炸和火灾危急环境电气装置施工与验收规范(GB50257-96)二.主要实物工程量A、安装IOkV干式变压器SCB11-400/102台与试验、IokV开关柜4面、直流电源1套，低压开关柜7面，配电箱1面，后台监控系统1套；三.施工部署1 .施工区域划分1.1 为便于施工管理和加强信息沟通，依据EPe项目部机构设置，我事业部在四川省广元市设电气安装机组。1.2 为了管理和施工的便利，机组负责广元减压站的施工。2 .人员部署负责职位负责人数姓名负责区域备注机组负责1人吴国要机组机组文控1人张东雨机组HSE质量平安员1人杜增军全线技术负责人1人朱国伟全线试验调试人员1人杨中信全线技术工人10人全线3 .施工驻地的部署3.1 各个作业机组的驻地要求配置常用医疗设备与急救药箱，厨房均安装排风设施，配备消毒柜；驻地安置消防器材，具备洗漱间和固定厕所，要求配置计算机、打印机、传真机、固定电话、手提电话等办公用设备和通信工具。3.2 各机组驻地均要求具备有足够的材料、施工机械设备和施工工具存放场地。3.3 施工驻地均以施工条件便利，四周环境良好，社会依托好为原则选择。4 .车辆、HSE.办公设备的配置序号资源名称单位数量备注1双排辆12面包辆13自备吊车辆14桑塔纳辆15计算机台36打印传真一体机台17固定电话台28急救药箱套39洗衣机台210热水器个211电视机台212抽油烟机个213燃气灶个25.施工设备配置电气专业:序号名称型号单位数量备注1台钻沟通380V50HZ台12电焊机沟通380V50HZ台23切割机沟通380V50HZ台14压线钳把25放缆支架SI-IO套16手电钻把27电锤把18手持电动磨光机台19手动套丝机最大管径50台110电动套丝机最大管径50台111手动液压弯管机最大管径70台112电动弯管机最大管径70台113小撬杆30*1000根4小撬杆30*600根414跨顶5吨台215倒链3吨台216倒链5吨台217施工配电箱总开关三相80A,40A、32A三相开关各一个,单相IOA开关2个，三相16A插座一个,单相IOA插座2个218台虎钳个119梯子（伸缩）架220万用表块421电源线轴电源线长100米个222标牌机MlO台223母线冲孔.顶弯.切割5吨3m、6mB1J124空气开关三相20A把1225电缆头制作专用工电工用套226工具箱电工常用套427焊工手套副428平安带电工用副429脚扣8,J430导电膏500g桶桶131绝缘电阻测试仪2500V500V台132高精度电桥DF-2817台133直流电阻速测仪XB-2218台134介质电强度测试仪BS-5台135沟通耐压试验器KHDT-IOkVA台136高压直流绝缘测试仪E06DC200台137自动变比测试仪ZBY-2B台138回路电阻测试仪100A直流电流台139继电爱护测试仪SEVERKER760台140三相继电爱护测试仪120A台141接地电阻测试仪HT2016台142核相仪HI0K13126S143毫安表O-100MA块144沟通电流表O-100A块145直流电流表O-100A块146沟通电压表0-500V块147直流电压表0-500V块149钳型电流表O-100A块150调压器三相台16.施工组织机构与任务划分6.1 组织机构如图：6.2 主要部门职责：机组：负责整个工程的施工、技术管理工作，负责转发施工图纸以与EPC、监理、项目部下发的各种施工技术标准、平安质量管理文件等资料。负责指导施工机组在施工过程中执行技术标准，落实施工设计意图，探讨解决施工中出现的各种技术问题。负责施工组织、管理工作，负责对工程设备材料的技术检验工作，负责组织工程的各种资料收集和竣工文件整理。负责工程甲供设备、材料的领取、安排工作，负责收集和整理全部工程设备、材料的有关厂家资质证书、检验报告、材质单合格证等资料。负责工程全面质量管理工作，制定管理制度并落实执行。负责工程中健康、平安、环保管理工作。制定相关措施、保证体系并监督执行。依据场站施工进度，组织施工人员进行场站电气安装施工，电气设备安装、试验、测试、调试等施工任务,各施工机组实行机组长负责制，责任落实到班组和个人,由工地负责人统一协调，保证工程的施工工期和质量。第三章施工技术措施一.施工打算前期的施工打算工作主要包括:技术打算、物资打算、施工人员与设备打算，管理文件与资料打算，施工现场和施工场外打算。施工中做好各项原始记录，并签证齐全，工程技术资料表格与格式符合业主的规定。依据合同规定时间和要求，机组专职质检员协作文控部组织收集整理施工技术质量资料（质量记录），按合同规定的内容和时间进行竣工资料的整理和移交。交工技术资料应齐全、完整、精确，交工技术资料编制符合业主规定。二、施工流程三.施工方案1 .盘柜安装方案1.1 盘柜安装总则1.1.1 凹凸压开关柜（盘）安装应按已批准的设计进行施工，设备和器材必需符合国家标准，并有合格证，设备应有铭牌；盘柜在搬运和安装时应实行防震、防潮、防止柜架变形和漆面受潮等平安措施；检查设备安装前建筑工程应具备的条件；屋顶施工完毕，无渗漏；屋内地面工作结束，沟道无积水，杂物，门窗安装完毕；预埋与预留孔符合技术要求，预埋件应坚固；1.1.7 设备安装运用的紧固件应用镀锌制品，并宜采纳标准件;1.1.8安装调试完毕后，建筑物中的预留孔与电缆管口应做好封堵;1.2盘柜安装1. 2.1基础型钢安装应符合下列要求允许偏差项目允许J不mm/mmm全长垂直度12水平度12位置偏差与不平度21.2. 2基础型钢安装后，其顶部宜高出地面IOlTUn,并有明显的牢靠接地。1. 2.3盘柜与盘柜内设备与各构件应坚固，盘柜与基础型钢点焊。1.4.4 盘柜单独或成列安装时，其垂直度，水平偏差以与盘柜面偏差和盘柜间接缝的允许偏差。项目允许偏差(mm)垂直度(每米)1.5水平偏差相邻两盘顶部2成列盘顶部2盘面偏差相邻两盘边1成列盘面2盘间接缝21.4.5 盘柜的接地应坚固良好，装有电器的可开启的门，应以2.5加2裸铜软线与接地的金属构件牢靠接地。2.6成套盘柜的安装应符合要求。1.2.7机械闭锁，电气闭锁应动作牢靠，动触头与静触头的中心线应一样，触头接触紧密。1.2.8二次回路协助开关的切换接点应动作精确，接触牢靠，柜内照明齐全。1.2.9 抽屉式开关柜的安装应符合下列要求1.2.10 抽屉推拉应敏捷轻巧，无卡阻、碰撞现象，抽屉应能互换。1.2.11 抽屉的机械联锁或电气联锁装置应动作精确牢靠，断路器分闸后隔离触头才能分开。1.2.12盘柜的漆层应完整，无损伤固定电器的支架等应刷漆。1.3系统连接（电力、限制电缆接线）1. 3.1引入盘柜内的电缆与其芯线应符合设计要求。1.2.2 引入盘柜的电缆应排列整齐，编号清晰，避开交叉，并应固定坚固，不得使所连接的端子排受到机械应力。1.2.3 铠装电缆在进入盘柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。运用于静态爱护，限制等逻辑回路的限制电缆，应采纳屏蔽电缆，其屏蔽层应按设计要求的接地方式接地。1.3.5盘柜内的电缆芯线，应按垂直和水平有规律地配置，不得随意歪斜交叉连接,备用芯长度应留有适当余量。1.3.6 强、弱电回路不应运用同一根电缆，并应分别成束分开排列。1. 3.7回路接线应符合设计要求。1.8.8 按图施工，接线正确，导线与电气元件间采纳螺栓连接，插接，焊接或压接等，应坚固牢靠。1.8.9 盘柜内的导线不应有接头，导线芯线应无损伤，电缆芯线和所配导线的端部应标明其回路编号，编号应正确，字迹清晰且不易脱色。1.8.10 配线应整齐，清晰，美观，导线绝缘应良好，无损伤。1.8.11 每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子不同截面的两根导线不得在同一端子上，对于螺栓连接端子，当连接两根导线时中间应加平垫片。1.8.12 12二次回路接地应设专有螺栓。2.变压器安装方案2.1作业条件2.Ll变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗与玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。受电后无法进行再装饰的工程以与影响运行平安的项目施工完毕。2. 1.2预埋件、预留孔洞等均已清理并调整至符合设计要求。2.1. 3爱护性网门，栏杆等平安设施齐全，通风、消防设置安装完毕。2. 1.4与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工与验收规范的规定。当设备与设计有特别要求时，应符合其他要求2.L5室内粗制地面工程结束，场地清理干净，道路畅通。2.2设备开箱机械设备从制造厂出厂时，都经过良好的包装。对于整体到场设备的开箱应留意以下几点：2. 2.1设备开箱前，应查明设备的名称、型号和规格，检查设备的箱号与包装状况,防止错开。2.2. 2设备开箱前，应将设备吊运到安装地点旁边，以削减开箱后的搬运和不便利。2.2.3开箱前，应将顶板的尘土扫除干净，以防开箱时，尘土、赃物散落在设备表面。2.2.4开箱一般应从顶板起先，拆除顶板查明状况后再行拆除其它部位箱板；如顶板不便拆除，可选择适当部位拆除侧箱板，视察内部状况后再开箱。2.3设备点件检查2.3.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。2.3.2依据设备清单，施工图纸与设备技术文件核对变压器本体与附件备件的规格型号是否符合设计图纸要求。2.3.3是否齐全，有无丢失与损坏。变压器本体外观检查无损伤与变形，油漆完好无损伤。绝缘瓷件与环氧树脂铸件有无损伤、缺陷与裂纹。2. 4变压器二次搬运2.4 .1变压器二次搬运应由起重工作业，电工协作。最好采纳汽车吊吊装，也可采纳吊链吊装（索具必需检查合格）。2.5 .2变压器搬运过程中，不应有冲击或严峻振动状况，利用机械牵引时，牵引的着力点应在变压器重心以下。2.5变压器稳装2.5.1变压器就位可用汽车吊干脆甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。2. 5.2变压器就位时，应留意其方位和距墙尺寸与图纸相符，允许误差为±25mm,图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm,距门不得小于100Omm。2.5. 3装有滚轮的变压器，滚轮应转动敏捷，变压器就位后，应将滚轮用能拆卸的制动装置固定。或者将滚轮拆下保存好。2.6变压器联线2.6. 1变压器的一次、二次联线、地线、限制管线均应符合现行国家施工验收规范规定。2.6.2变压器的一次、二次引线连接，不应使变压器的套管干脆承受应力。2.6.3变压器中性线在中性点处与爱护接地线同接在一起，并应分别敷设，中性线宜用绝缘导线，爱护地线宜采纳黄/绿相间的双色绝缘导线。2.6.4变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。2 .6.5变压器进线侧端子若是交互式,接线时留意需将电缆芯线分开达到电气绝缘要求,防止因绝缘距离太近放电.3 .电力电缆和限制电缆敷设3.1 电缆支架的配制和安装1. 1.1钢材应平直，无明显弯曲，切口应无卷边毛刺。2. 1.2支架应焊接坚固，无明显变形各横撑间的垂直净距与设计偏差不应大于5mmo3. 1.3金属电缆支架必需进行防腐。安装坚固，横平竖直。各支架的同层横挡应在同一水平上，其高度偏差不应大于5mm。4. 1.4电缆支架的层间允许最小距离限制电缆为120三,电力电缆为150-20Onn组层间净距不应小于2倍电缆外径加IOmmo5. 1.5电缆沟内电缆支架与沟顶，沟底的距离为与沟顶150-20Omm；与沟底为50-100mmo3.2 电缆护管加工与敷设3.2.1检查电缆管管材不应有严峻锈蚀，穿孔，裂缝和显著的凹凸不平，内壁应光滑。3.2.2电缆管加工管口应无毛刺和尖锐棱角，管口宜做成喇叭形，非镀锌电缆管外表应涂防腐漆或涂沥青。3.2.3电缆管的内径与电缆外径比不得少于1.5,电缆管敷设时应安装坚固，电缆管支撑点间距离不应超过3米。3.2.4电缆管的连接应坚固，密封应良好，两管口应对准。3. 2.5利用电缆管当作接地线时应先焊好接地线，有螺纹的管接头处应用跳线焊接,再敷设电缆。3.3电缆敷设3.3.1一般规定 验证电缆型号，规格应符合设计，电缆外观检查应无损伤，高压电缆绝缘测试合格。电缆放线架应放置稳妥，钢轴强度和长度应与电缆盘重量和宽度相协作。电力电缆在终端头与接头旁边留有备用长度。 电缆最小弯曲半径限制和聚氯乙烯电缆均为10D,交联聚氯乙烯绝缘电力电缆为15D,D为电缆外径。 电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上与地面摩擦推拉。电缆上不得有铠装压扁，电缆绞拧护层折裂等未消退的机械损伤。 电缆敷设时应排列整齐，不宜交叉，加以固定，并与时装设标记牌。标记牌应在电缆的终端头，拐弯处，人井处装设。标记牌上应标明线路号或电缆型号，规格与起迄地点。字迹清晰，不宜脱落。标记牌规格统一，应能防腐，挂装坚固。电缆固定下列地方应加以固定：垂直敷设或超过45度倾斜敷设的电缆在每个支架上，水平敷设的电缆，在电缆首末端与转角处，当对电缆间距有要求时，每隔5T0米处。电缆进入缆沟、建筑物、盘柜以与穿入护管时，出入口应封闭，管口应封闭。沟道内敷设电力电缆和限制电缆在不同层支架上配置，凹凸压电力电缆，强电，弱电限制电缆应按由上而下依次分层配置。电缆与热力设备之间的净距，平行时不应小于1米，交叉时不应小于05米，当条件受限制时，应实行隔热爱护措施。电缆敷设完毕后应与时清除杂物，盖好盖板，必要时，应将盖板缝隙密封。管道（电缆护管）电缆敷设凡电缆进入建筑物，穿墙处，电缆经沟引至电杆，设备，墙外表面或屋内行人简单接近处，距地面高度2米以下的一段；其它可能受到机械损伤的地方等，均应穿护管爱护。爱护管埋入非混凝土地面的深度不应小于100毫米，伸出建筑物散水波的长度不应小于250毫米。护管内部应无积水，无杂物堵塞，穿电缆时，不得损伤护管。电缆护管在敷设电缆前，应进行疏通，清除杂物。3.3.4直埋电缆敷设沿电缆路径开挖揽沟，沟顶沟底宽依据敷设电缆数量与满意不同电缆，水平敷设间距等自定，沟深统一为08米。电缆与厂区道路交叉时，应敷设坚实的爱护，爱护管的两端宜伸出道路基两边各2米；伸出排水沟0.5米。直埋电缆的上下应铺不小于100毫米厚的软土或沙层，并加盖爱护板，其覆盖宽度应超过两侧各50毫米，爱护板可采纳混凝土盖板或砖块。直埋电缆在直线段每隔50-100毫米处，电缆接头处，转弯处，进入建筑物等处，应设置明显的方位标记或标桩。电缆之间电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距应符合下列表规定。项目最小净距（米）平行交叉电力电缆之间与其它限制电缆间0.100.5限制电缆间0.50.5不同运用部门的电缆间2.000.5热管沟（管道）与热力设备1.000.5油管道（管沟）1.000.5可燃气体与易燃液体管道0.50.5其它管道（沟）1.000.7厂区道路面1.00建筑物基础（边线）0.6排水沟1.000.53.4电缆终端头制作制作电缆终端与接头，从剥切电缆起先应连续操作直至完成，缩短绝缘暴露时间,剥切电缆时不应损伤线芯和绝缘层。附加绝缘包绕装配热缩等应清洁。3.4.2电缆终端应实行加强绝缘。塑料绝缘电缆头制作时，应彻底清除半导电屏蔽层，对包带石墨屏蔽层应运用溶剂擦去碳迹。3.4.4塑料电缆每相铜屏蔽和钢铠应锡焊接地线。3.4.5电缆芯线与接线端子头连接实行压接，应清除芯线的端子头管内油污和氧化层，压接模具与金属应协作恰当芯线与端子头搭接处应采纳自粘带胶粘济等方式密封。3.4.6电缆终端上应有明显相色标记，且应与电源相位一样。3. 4.7限制电缆头可采纳一般包扎，接头应有防潮措施。4.接地装置安装4.1 接地网埋体槽开挖依据设计的接地网平面布置，找准方位和地平（±0。00）实施开挖连接体埋槽形为上宽X下宽X深=40OmmX40OmmX80Omnb接地体埋坑应依据设计要求和降阻剂生产厂家规定的操作工艺施工。接地体坑数，间距按设计规定接地体间距或不小于5米。4.2 接地体埋设接地体上端顶距地平0.8米垂直敷设，其四周添加的降阻剂工艺作法按设计和生产厂家规定实施。4.3 接地体的焊接应采纳搭接焊，其焊接长度必需符合下列规定：4. 3.1扁钢为不小于其宽度的2倍。圆钢为不小于其直径的6倍。圆钢与扁钢连接时，其长度为不小于圆钢直径的6倍。4. 4接地线在与厂区道路，管道等交叉和穿过墙壁地坪处应穿钢管爱护。4.5 接地干线应在不同的两点与以上与接地网连接。4.6 每个电气装置的接地应以单独的接地线与接地干线连接，不得在一个接地线中串接几个电气装置。4 .7接地体和连接体坑槽回填，回填土内不应掺杂石块和建筑垃圾等，回填土时应分层夯实。5 .母线安装5.1 硬母线安装前，应依据设计要求检查母线规格与材质，母线表面应光滑平整，无裂纹、折皱、夹杂物与变形和扭曲现象。5.2 母线安装时室内、室外配电装置平安净距应符合规程规定，当电压值超过本级电压其平安净距应采纳高一级电压的平安净距规定值。硬母线搭接、弯曲、加工应符合规程规定。硬母线安装时，接触面必需保持清洁，并涂电力复合脂。贯穿螺栓应由下往上穿，螺栓受力应匀称，电器的联接端子不应受到额外应力。母线的接触面应连接紧密，紧固力矩应符合规程规定。母线在支柱绝缘子上固定时应平整坚固，其与支持金具不应形成闭合磁路。母线伸缩节不能有裂缝、断股和折皱现象，其总截面不应小于母线截面的L2倍。6 .高杆灯（路灯）安装：6.1 检查高杆灯加工制作的规格，质量必需符合设计规定。6.2 检查高杆灯基础制作必需符合设计规定。6.3 高杆灯组装节与节连接应中心对正，连接必需坚固，同时应避开校正时的硬击,破坏防腐层。6.4 高杆灯整体吊装：吊点应在距塔底部2/3处左右，起吊塔体倾斜度不超过30度。塔体上三面系晃绳进行平衡牵制，使得塔体平稳移动和塔脚顺当套入基础然后螺栓进行紧固。应保证高杆灯组立后的垂直度偏差不大于顶顶端针杆的直径。必要时应在基础螺栓加垫铁进行校正。6 .5高杆灯接地：(1)接地扁钢与高杆灯连接时不应少于三点，其焊接处不应小于扁钢宽度的二倍。(2)接地网接地阻值应符合设计规定，高杆灯接地电阻应小于10欧，否则应实行补救措施如增加接地极等。留意事项：采纳三脚架立高杆灯时，留意检查支架承载实力。7 .防爆动力配电箱安装7.1 防爆动力配电箱应不倾斜、不变形，接地良好，固定牢靠，设备型号、规格应符合设计要求，铭牌与防爆标记应正确、清晰。7.2 防爆动力配电箱安装位置、安装方向应正确，防爆配电箱操作键严禁面对工艺区安装。7.3 防爆配电箱支架固定孔应运用电钻打眼，不得运用电焊割孔，垂直度偏差不得大于规程规范要求，结和面的紧固螺栓应齐全，弹簧垫圈等防松设施应齐全完好，弹簧垫片应压平。7.4 防爆配电箱电缆进线孔应与防爆挠性管牢靠连接，备用回路的电缆进线孔应将螺母拧紧。7.5 防爆配电箱表面完整清洁，回路编号、设备名称要在面板前相应位置标明，备用回路要用“备用”字样标明。7.6 电气回路应连接正确，动作牢靠，防爆动力配电箱密封良好，接线板与绝缘件应无碎裂，电气间隙与爬电距离应符合要求。8 .设备交接试验8.1 变压器的交接试验8.1.1测量线圈连同套管一起的直流电阻;8.1.2检查全部分接头的变压器的变压比；8. 8.1.3检查三相变压器的接线组别；9. 1.4测量线圈同套管一起的绝缘电阻；9.1. 5线圈连同套管一起做沟通耐压试验,试验全部合格后方可运用。8. 2高压开关柜高压试验9.2. 1真空断路器调试。测量绝缘拉杆的绝缘电阻。绝缘电阻常温下应大于120OM欧。8.2.2测量每相导电回路的电阻。电阻值与测试方法应符合产品技术条件的规定。8.2.3 沟通耐压试验应在合闸与分闸状态下进行，合闸状态试验时，试验电压应符合规范要求，分闸状态试验时真空灭弧室断口间的试验电压应按产品技术条件的规定，试验中不应发生贯穿性放电。8.2.4 测量断路器分，合闸时间应在额定电压下进行，实测数值应符合产品技术条件的规定。测量断路器主触头分、合闸的同期性应符合产品的技术条件的规定。8.2.6测量断路器合闸时触头的弹跳时间不应大于2mso8.2.7测量分、合闸线圈与合闸接触器线圈的绝缘电阻和直流电阻，绝缘电阻不应低于IOM欧，直流电阻值与产品出厂试验值相比无明显差别。8.3.避雷器试验（金属氧化物）。8.3.1测量绝缘电阻与出厂试验值比较无明显差别。8.3.2测量避雷器的持续电流测量在运行电压下的持续电流，其阻性电流或总电流值应符合产品技术条件规定。测量避雷器的工频参考电压或直流参考电压应符合产品技术条件的规定。8.4. 互感器试验8.4.1 测量绕组的绝缘电阻测量一次绕组对二次绕组与外壳、各二次绕组间与对外壳的绝缘电阻。8.4.2绕组连同套管对外壳的沟通耐压试验一次绕组连同套管对外壳的沟通耐压值与二次绕组连同套管对外壳的沟通耐压值应符合规范要求。8.4.3测量电压互感器一次绕组的直流电阻与产品出厂值或同批相同型号产品测得值相比应无明显差别。8.4.4测量电流互感器的励磁特性曲线同型号电流互感器特性相互比较，应无明显差别。8.4.5测量电压互感器的空载电流和励磁特性应在互感器名牌额定电压下测量空载电流，空载电流与同批产品测得值或出厂数值比较，应无明显差别。8.4.6检查互感器三相接线组别和单相互感器引出线的极性必需符合设计要求并与名牌上的标记和外壳上的符号相符。8. 4.7检查互感器的变比应与制造厂名牌值相符。8.5电力电缆试验8. 5.1测量相间绝缘电阻8.5.2测量相间直流泄露电流9.综合自动化安装和自动化限制爱护调试9. 1综合自动化柜安装自动化柜的安装应符合生产厂家技术规定和设计要求，同时参照盘柜安装的有关规定，自动化终端设备所在盘柜安装应满意生产厂的特别技术要求，总线至终端设备通道专用光缆的敷设安装应符合生产厂家的技术规定，配套安装明确专线专用,并标记分明。9.2 自动化操作，限制爱护调试工作以生产厂家为主，施工单位协作自动扮装置编程合理，程序限制正确，数据显示明确等满意应有的功能须要，确保变配电系统平安牢靠的投入运行。9.3 综合自动化调试主要项目如下：9. 3.1自动扮装置和强电执行回路通电试验此时电气一次设备不带电，凹凸压断路,开关均处于分闸状态，自动化各单元应无异样现象，主机显示应正确。9. 3.2正常操作试验微机，投入正常操作程序，合或跳闸有关断路器或开关应正确的动作，合或跳闸信号显示正确，爱护不误动，否则应分别对限制，测量单元终端和爱护单元终端与通道（光缆），I/O数模转块等进行检查工作是否正常。9. 3.3模拟电气测量监测自动装置处于正常工作状态，在测量电流互感器和电压互感器二次出线端（此时拆开与互感器的连接）加正常负荷电流和正常电压，测量显示应正确，否则应对限制，测量单元与系统进行检查。9. 3.4模拟电气故障自动装置处于正常工作状态，合有关断路器和开关在爱护用电流互感器二次出线端加故障电流，自动扮装置应作用于跳闸，同时显示正确，否则对爱护单元与终端采样系统进行检查。10. 电热带施工说明10.1 防爆温度限制器安装：先配电缆爱护管，配管高度依据管线高度配至管线中轴线处，配管时钢管和管线间距为15厘米。爱护管配好后运用绑扎带将防爆温度限制器固定在管线上，温度探头用铝胶带粘贴在管线上，留意温度探头肯定要远离电热带，并留意不要将温度探头铜管损伤。10.2防爆尾端安装：先将防爆尾端打开，把电热带穿入尾端上半部，去掉电热带外面爱护层、屏蔽层与电热丝，留意不要损伤里面线芯的绝缘；两线芯分开，用绝缘胶带缠绕，厚度以可以放入防爆尾端下半部内为宜，严防短路。最终将防爆尾端用玻璃胶带缠绕固定在管线上。10.3防爆接线盒安装：先配电缆爱护管，配管高度依据管线高度配至主管线中轴线处，配管时钢管距离管线间距15厘米。爱护管配好后运用绑扎带将防爆接线盒固定在管线上，防爆接线盒与防爆温度限制器在管线上肯定要对正，防爆接线盒与防爆温度限制器所配爱护钢管留意保持两管间的平行与垂直。10.4电热带安装：在电热带敷设前将管线上的尘土清理干净。10.5用铝胶带沿电热带走向进行粘贴，将电热带粘贴在管线上（铝胶带的作用是增加电热带散热面积）。10. 6电热带接线时，先剥开电热带外面的爱护层，并留意不要将里面的屏蔽层破坏,将屏蔽层拧在一起，在防爆线盒内接地。10.7具体安装图见工艺管网电伴热典型安装详图（包括阀门、法兰、支架、仪表等安装完成后，肯定要进行通电试验确定电热带发热，防爆温控器动作正常。11平安施工11. 1平安措施进入现场施工人员必需持证上岗，配戴平安帽方可进入现场施工。高空作业、吊车起吊和梯子运用应确保平安，平安工器具运用前应经安检人员检查合格后方可运用。现场施工应依据施工组织、技术措施与有关电气平安技术规范施工。危急阶段与难度大的项目施工，必需有专职安检员监督施工、必要时增设专责平安监督员。现场工作人员必需正确运用必要的劳动爱护用品，否则不准施工。开工前技术负责人必需对施工人员进行具体技术交底，使每一个施工人员都明白工作任务、目的与方法。每天开工前必需开平安会，总结前一天工作中平安存在的问题，支配当天的平安工作措施。公司平安负责人对现场的平安进行检查，每天必需有一人在现场进行监督、协调。11. 2文明施工11. 2.1进入施工现场的每一名职工必需戴好平安帽。11. 2.工作现场实行定置管理，全部工器具与材料实行定置存放。11. 2.3更换与安装工作应严格依据作业指导书的要求进行，未经培训的人员严禁进入现场进行工作。11.2.4 严禁损坏草坪或其它站内设施。11.2.5 施工区域内，每日施工结束后应自动清理现场。清除施工垃圾杂物。IL2.6搞好文明施工，推动开展建设文明工地的活动，达到促进平安生产，树立良好形象的目的。11.2.7对临时人员与其它人员进场应交带平安措施与其它留意事项，保证其人身平安。第四章质量保证体系一.质量保证措施本工程质量管理纳入石油管道通信电力工程总公司ISO-9002质量保证体系，并依据兰州-成都原油管道工程施工特点，编制质量保证体系与保证措施。1 .质量方针：重质量，塑精品，服务全社会；遵守法律规，爱环境，建绿色工程；抓平安，保健康，行员工至上；讲诚信，走双扁，促持续发展。2 .质量目标:工程一次验交合格率100%；分部分项工程质量优良率100乐单位工程质量优良率96%；工程建设质量达到部级全优工程；创国优工程。3 ,质量限制机构：3.1 电气安装工程质量领导小组：组长：吴国要成员：张东雨、杜增军3.2质量监督员：电气安装分部设专职质检员1人。专职质检员：张东雨.二.质量监督人员职责1.机组质量监督员职责1. 1执行公司ISO-9002质保体系，检查、监督本分部、机组工程施工质量。1.2 负责本分部、机组工程产品的标识和可以追溯性的检查工作。1.3 负责本分部、机组工程质量检验评定工作。1.4 负责本分部、机组工程质检的有关资料的整理和填报工作。1.5 负责本分部、机组工程不合格品的鉴别、标识、隔离和记录。三.质量监督与检查1 .质量监督检查机构质量监督检查网络图质检员：张东雨二次组质检员一次组质检员材料质检员2 .质量监督2.1 由项目部工程质量部托付分部负责内部质量监督和审核，并将结果向项目部、公司工程质量部汇报。2 .2机组负责对工程质量实施监督,按时评定工程质量,督促订正措施的实施。3 .质量检查3.1 机组负责依据EPC、监理、项目部编制项目质检支配、质检制度等文件，对各施工机组进行质量检查。3.2 各标段施工人员严格按施工规范、施工图设计与检验标准进行自检和互检。3.3 各施工队专职质检员每月底向分部提交本月质检报告，并对施工中影响质量的因素制定防范措施。3.4 分部依据检查结果按制度进行奖罚。4 .施工工艺和工序质量限制4.1 施工前先向作业者进行工程技术交底，交代清晰有关质量要求和施工操作技术规程，同时要求作业者仔细按要求进行作业，使施工工艺的质量限制标准化、规范化、制度化。4.2 选择要检查和限制的施工工序与工序限制点；确定各个工序限制点应当达到的质量目标，按规定对工序限制点的质量现状进行检测，进而对工序限制点的质量现状和质量目标进行对比分析，找出二者之间的质量差距与产生差距的缘由，实行相应的技术和管理措施，以消退这一质量差距，防止其再次发生。4.3 组织技术人员熟识设计文件与相应的技术标准、规范。制定周密的施工支配。4.4 确定施工的关键工序和难点工序，依据各个工序的特点，组织有施工阅历的人员来完成。4.5 对本工程施工的难点问题，施工人员依据项目部下发的施工作业指导书进行施工。4.6 各工序作业人员严格执行相应技术标准、规范和作业指导书，并依据质量记录限制程序仔细填写质量记录。4.7 质检人员做好工序质量检查并做好记录，对不合格品应按相关程序文件进行标识、处理。5 .质量
