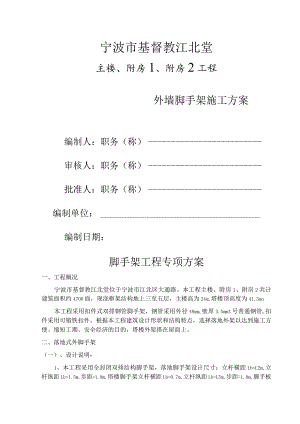

宁波市基督教江北堂主楼、附房1、附房2工程外墙脚手架施工方案编制人：职务（称）审核人：职务（称）批准人：职务（称）编制单位：编制日期：脚手架工程专项方案一、工程概况宁波市基督教江北堂位于宁波市江北区大通路。本工程主楼、附房1、附房2共计建筑面积约4700面，现浇框架结构地上三至五层，主楼高为24m,塔楼顶高度为41.3mo本工程采用扣件式双排钢管脚手架，钢管采用外径48mm,壁厚3.5mm3号普通钢管,扣件采用可锻铁扣件。根据本工程建筑设计形状和结构特点，选择落地外架以达到施工方便、缩短工期、安全经济的目的，塔楼外架搭在屋面上。二、落地式外脚手架（一）、设计说明：1、本工程采用全封闭双排结构脚手架，落地脚手架设计尺寸：立杆横距Lb=L2m,立杆纵距Lb=I.5m,步距=1.8m,塔楼脚手架立杆横距Lb=O.7m,立杆纵距Lb=L5m,步距=1.8m,脚手板采用竹脚手板。其自重标准值0.35KNi112.2、采用的是由钢管、扣件以及预埋铁组成的刚性连墙件，间距为二步三跨。在楼梯间及电梯间剪力墙部位用予埋钢板后用短钢管焊接连接。3、所有采用钢管尺寸均为48X3.5（截面特性值如下表），其质量应符合现行国家标准（碳素结构钢）（GB/T700）中Q235-A级规定，Q235钢抗拉、抗压和抗弯强度设计值f=205Nmm2,弹性模量E=2.06X10Nmm2,使用安全自重标准值0.5kg11）2外径d壁厚t截面面积A惯性距I截面模量W回转半径I每米长质量kg/m48mm3.5mm1.89cm212.19cm,5.08cm31.58Cm3.84kg4、基本风压=0.5邸/痛脚手架立杆采用回填土压实，土分层夯实，50Cm塘磴回填压实，碎石垫层面做IOCIn厚ClO碎其承载力取400KNm2,用5mmX150mnX150mm的钢板垫置立杆下面。（二）落地架设计计算1、纵向水平杆的抗弯强度和挠度计算（按三跨连续梁）qGK=0.125×1.2/3=0.05KNmq/c=3×1.2/3=0.05KNmq=l.2qc+l.4q0=l.2×0.05+1.4×1.2=1.74KNmM=0.IqU2=O.1×1.74×1.52=0.3915KNm2=MW=O.3915×1065.08×103=77.07Nmm2<f=205Nmm2=5qL7384EI-0.05qLa7EI+0.017qV16EI=2.21mm<=La150=IOmm符合要求2、横向水平杆的抗弯强度和挠度计算P=1.2qGKLa+l.4qcLa=l.2×0.05×l.5+1.4×1.2×1.5=2.61KNq=l.2×0.35×1.5+1.4×3×l.5=6.93KNmMq=O.5X6.93X0.32=0.31185KN.mRBRL0=2pL0/3+pL03-qa2/2+pL02=2.088+1.044-0.3119+1.566=4.386IKNRb=3.6551Mmax=Rn×Lo3-pLo6=0.94KN.m=MmaxW=185Nmm<f=205Nmm"=2pL03Lo2-4(Lo3)2384EI-MqL02/16EI=0.65mm=Lo15O=8mm符合要求3、扣件的抗滑承载力Ra=5.8017KN<Rc=8KN×0.8=6.4KN满足抗滑要求4、立杆计算(按搭设的最大高度24m计算底层立杆段)a、计算部位根据风荷载产生弯曲压应力大小确定，先计算风荷载产生的压应力。A=3900A=66000mm2tt=l.2AAw=0.71Us=l.0WU2=O.54W=0.7UsU2Wo=O.7×0.71×0.54×0.5=0.136KNmm2lU=WkLaH210=0.136X1.5X1.82/10=0.661KN.mM=0.85X1.4×MWK/10=0.07866KN.mMuW=O.07866X1075.08×103=15.484Nmm2b、计算脚手架自重标准值产生的轴向力NGIK由规范附录A表A-I查行一个柱距范围内每米高脚手架自重产生的轴必压力标准值GK=O.1248KNm,则24米高脚手架结构自重产生轴心压力标准值为：NgikH.gk=H.gk=24×0.1248=3KNC、计算构配件自重标准产生的轴向力N(结果如下)脚手板KN栏杆KN踢脚板KN安全KNNg2K内立杆1.26+0.5221.785外立杆1.261.0940.28350.24752.885注：1、脚手板铺设按规范7.3.12条自顶层作业层往下每隔12m满铺一层，共计2层，其自重(2X0.35X1.2X1.5X0.5)=0.63KN(内部脚手架1.5×0.25×0.35×2=0.26)2、栏杆在每步架的外立杆杆上设置，施工作业设置二道其余各层设一道，共计12道，其自重38.4X1.5X12=0.69KN3、脚手架踢脚板为18OnIm木脚手板，设置顶部3道，自重为：350×l.5×0.18×3=0.2835KN4、安全自重0.005X1.5X24=0.18KNd、计算外立杆施工荷载标准值产生的轴向力总和懒w=2.7×1.5×1.2×2/2=4.86KNe、计算底层外立杆的轴向力设计值NN=L2(NGiK+MG+0.85XL4£度=8.4+5.7834=14.18KNf、算底层外立杆稳定性VK=I.155U=1.53h=l.8L=Kh=318.IcmVI=L58Cm/.=L0I=201.3查表得=0.179NA+MW=1418(0.179X489)14.48=16.2+15.48=316.8Nmmj>f=205Nmm2所以必须设置双立杆高度12mN=0.1248-0.0525Hs2HsHs2=8835=9m<12m所以能满足要求双管立杆脚手架验算在12m以上部分则316.8÷33×21=201.6Nmm2<F=205Nmm25、墙体计算(以24.Om高处进行计算)5m(1)计算连墙体轴向力设计值NlU2=L3Us=O.71Wk=O.7X1.3X0.71X0.7=0.45KNm2Nlv=1.4W=1.4×0.45×(2×1.8×3×1.5)=10.21KNNo=3.3KNN1=Ww+N0=13.5IKN(2)计算连墙件稳定承载力VL=250mm.,.=I371.58=23.42查表得中=0.955=N1A=13510/(0.955X489)=28.9Nmm2，。=28.9Wmm2<f=205Wmm2经计算连墙件满足要求(3)预埋钢管抗剪强度验算=4N1211d2=33.61Nmm2<125Nmm2用钢管预埋满足使用要求6、立杆地基承载力计算(1)计算地基承载力设计值KC=O.5fgk=O.8Nmm2Fg=KcXfgk=O.5X0.8=0.4Nmm2(2)计算立杆基础底平均压力PP=NA=1418040000=0.35Mmm2VP<fg.地基满足要求根据计算脚手架施工要求：1、立杆的地基必须有足够的强度要求承载力2400KNi1122、底下12m必须采用双立杆。3、二步三跨刚性连墙必须切实做到。(三)塔楼现浇板验算架子底部现浇板厚度为150mm,砂强度为C25,12(gl50,脚手架搭设高度为17.3m,立杆横距Lb=O.7m,立杆纵距Lb=I.5m,步距=L8m,以下分别验算现浇板抗冲切和抗弯。1、荷载计算：取一跨进行荷载计算(高度按17.3m,10步计算)A、恒载：由规范附录A表A-I查一个柱距范围内每米高脚手架自重产生的轴必压力标准值GK=O.1248KNm,则17.3米高脚手架结构自重产生轴心压力标准值为：Ngik=H.gk=17.3×0.1248=2.16KN脚手板：O.15×0.7×1.8×10=l.26KN密目安全：O.005×IOX1.8×1.5=0.135KN则g=2.16+1.26+0.135=3.555KNB、活载：施工荷载按3KN11T计，且考虑二步同时作业，可得q=2X3X0.7X1.82=3.78KN所以N=L2X3.555+1.4×3.78=9.558KN2、顶板抗冲切验算根据公式Fl(0.7hft+0.15。)umh截面高度影响系数Bh取1£混凝土抗拉系数C25为1.27Nm1112°。无预应力取0,r取1Um=4×(0.8X48+165)=813.6mm,h=135mm(0.7hfl+0.15。)umh=0.7×l.27×1×813.6×135=97.6KN>9.558KN所以：现浇板可以满足落地脚手架的抗冲切。3、现浇板抗弯验算现浇板承受的最大弯矩Mmax=O.9AsFyHo=0.9×753.6X250X135=22.89KN.m外架对板产生的弯矩：查简明建筑结构设计计算手册表2-20“双向板在局部荷载作用下产生的弯矩”得M-0.122P=0.122×9.558×6=7KN.m<Mmax=22.89KN.m抗弯满足。所以双排落地架可以直接搭设在屋面现浇板上。注：钢管脚手架基础平整夯实，采用碎硬化，落地立杆垂直稳放在IOoXlOOX4mm铁板垫块上。剪刀撑与立杆交叉处用活动扣件连接。并活动扣件拧紧力矩符合规范要求。外脚手架立面图006OJ006OJO00防护栏杆。o立杆踢脚杆。大横杆OOOO小横杆006OJ。OS64扫地杆°OOOJxX歹多700/100每层拉结呈梅花型安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
