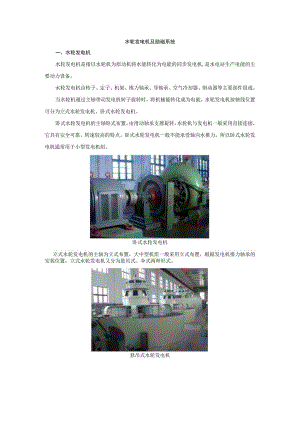

水轮发电机及励磁系统.docx

水轮发电机及励磁系统一、水轮发电机水轮发电机是指以水轮机为原动机将水能转化为电能的同步发电机,是水电站生产电能的主要动力设备。水轮发电机由转子、定子、机架、推力轴承、导轴承、空气冷却器、制动器等主要部件组成。当水轮机通过主轴带动发电机转子旋转时，将机械能转化成为电能，水轮发电机按轴线位置可分为立式水轮发电机、卧式水轮发电机。卧式水轮发电机的主轴卧式布置，由滑动轴承支撑旋转，水轮机与发电机一般采用直接连接，它具有安全可靠、转速较高的特点。卧式水轮发电机一般不能承受轴向水推力，所以卧式水轮发电机通常用于小型发电机组。卧式水轮发电机立式水轮发电机的主轴为立式布置，大中型机组一般采用立式布置，根据发电机推力轴承的安装位置，立式水轮发电机又分为悬吊式、伞式两种形式。悬吊式水轮发电机伞式水轮发电机二、励磁系统供给发电机励磁电流的直流电源及其附属部件，统称为水轮发电机的励磁系统，其主要作用是调节发电机电压和无功功率。励磁系统是水轮发电机的重要组成部分，它的特性好坏直接影响到同步发电机运行的可靠性和稳定性。立式机组的励磁装置通常安装在水轮发电机的上部，当水流驱动水轮发电机组旋转时，励磁装置向发电机转子励磁线圈提供直流励磁电流，改变励磁电流的大小就能调节发电机的端电压，满足电能质量要求。励磁系统上机架发电机转子机座控制环底环转轮室尾水管站 发电机定下机架接力器主轴顶盖厂房地板励磁装散热装置机座 推力轴承新能源课件网站
