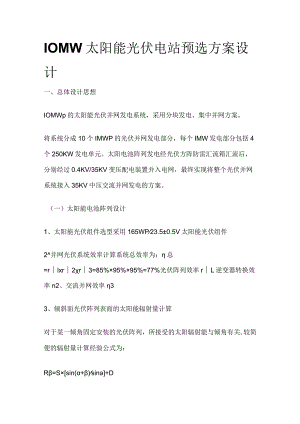

IOMW太阳能光伏电站预选方案设计一、总体设计思想IOMWp的太阳能光伏并网发电系统，采用分块发电、集中并网方案。将系统分成10个IMWP的光伏并网发电部分，每个IMW发电部分包括4个250KW发电单元。太阳电池阵列发电经光伏方阵防雷汇流箱汇流后，分别经过0.4KV/35KV变压配电装置并入电网，最终实现将整个光伏并网系统接入35KV中压交流并网发电的方案。（一）太阳能电池阵列设计1、太阳能光伏组件选型采用165WP23.5±0.5V太阳能光伏组件2并网光伏系统效率计算系统总效率为：总=rlxr2r3=85%×95%×95%=77%光伏阵列效率rL逆变器转换效率n2、交流并网效率33、倾斜面光伏阵列表面的太阳能辐射量计算对于某一倾角固定安装的光伏阵列，所接受的太阳辐射能与倾角有关,较简便的辐射量计算经验公式为：R=S×sin(+)sina+D式中：R倾斜光伏阵列面上的太阳能总辐射量S水平面上太阳直接辐射量D散射辐射量中午时分的太阳高度角光伏阵列倾角故经计算可知，倾角为：404、太阳能光伏组件串并联方案250KW并网逆变器的直流工作电压范围为：450Vdc880Vdc,最佳直流电压工作点为：560VdCo太阳能光伏组件单列串联组件数量Ns=56023.5±0.5=24(块),单列串联功率P=24l65Wp=3960Wp;单台250KW逆变器需要配置太阳能电池组件串联的数量Np=250000÷396064列，所以IMWP太阳能光伏电伏阵列单元设计为256列支路并联，共计6144块太阳能电池组件，实际功率达到IOl4KWp。5、太阳能光伏阵列的布置(1)光伏电池组件阵列间距设计为了避免阵列之间遮阴,光伏电池组件阵列间距应不小于D:D=0.707H/tan（arcsin（0.648cos-0.399sin）得：D-5025mm取为5500MM式中为当地地理纬度（在北半球为正，南半球为负），H为阵列前排最高点与后排组件最低位置的高度差）。（2）太阳能光伏组件阵列单列排列面布置见下图：（3）IOMWP太阳能光伏组件阵列布置见下图：4）总占地面积计算：IOMWp太阳能光发电场由1700个单列太阳能光伏阵列构成，前后排阵列间距5.5米。占地面积=935x472=44.14万平方米。6、土建设计（1）IOMWP光电场总占地面积=935米472米=441400平方米（2）光伏阵列占地约316000m2,电站房屋建筑面积约3600平方米。其中：办公室、展厅、食宿楼：40m×20m×2=1600m2;机房、控制室：80m×20m×10=1600m2；工作间、库房及其它：20m×20m=400m2;（3）光电场周围需安装高度2.5米防护围栏，围栏总长度：（935+472）×2=2814m;（4）方阵支架基础用钢筋混凝土现浇，预埋安装地脚螺栓。总计5100个基础，单体基础0.256m30（二）太阳能光伏方阵直流防雷汇流箱设计按照每6个太阳电池串列单元需要配置1台光伏方阵防雷汇流箱，250KW并网逆变器需配置10个汇流箱，本工程IOMWP光伏并网发电系统共需配置400台光伏方阵防雷汇流箱。（三）直流配电柜设计每台直流配电柜按照250KWP的直流配电单元进行设计，IMWP光伏并网单元需要4台直流配电柜。每个直流配电单元可接入10路光伏方阵防雷汇流箱，IOMWp光伏并网系统共需配置40台直流配电柜。（四）太阳能光伏并网逆变器的选择此太阳能光伏并网发电系统设计为10个IMWP的光伏并网发电单元,每个并网发电单元需要4台功率为250KW的逆变器，整个系统配置40台此种型号的光伏并网逆变器，组成IOMWP并网发电系统。（五）交流防雷配电柜设计按照2个250KWP的并网单元配置1台交流防雷配电柜进行设计，即每台交流配电柜可接入2台250KW逆变器的交流防雷配电及计量装置,系统共需配置20台交流防雷配电柜。每台逆变器的交流输出接入交流配电柜，经交流断路器接入升压变压器的0.4KV侧，并配有逆变器的发电计量表。每台交流配电柜装有交流电网电压表和输出电流表，可以直观地显示电网侧电压及发电电流。（六）交流升压变压器并网逆变器输出为三相0.4KV电压，考虑到当地电网情况，需要采用35KV电压并网。由于低压侧电流大，考虑线路的综合排部，选用5台S9系列（0.4）KV/（35-38.5）KV,额定容量2500KVA升压变压器分支路升压。（七）系统组成方案原理框图（八）系统接入电网设计本系统由10个IMWP的光伏单元组成，总装机IOMWP，太阳能光伏并网发电系统接入35KV50Hz的中压交流电网，按照2MWp并网单元配1套35KV/0.4KV的变压及配电系统进行设计，即系统需要配置5套35KV/0.4KV的变压及配电系统。
