14.SPC0--14-4032螺母热处理工艺.docx

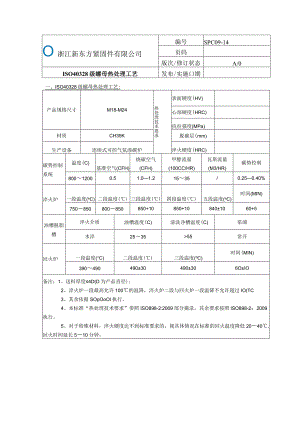

O浙江新东方紧固件有限公司编号SPC09-14页码版次/修订状态A/0ISO40328级螺母热处理工艺发布/实施口期一、ISO40328级螺母热处理工艺:产品规格尺寸M18-M24热处理技术要求表面硬度(HV)心部硬度(HRC)抗拉强度(MPa)材质CH35K脱碳层(mm)生产设备连续式可控气氛渗碳炉淬火硬度(HRC)碳势控制系统温度(C)基准空气(CFH)烧碳空气(CFH)甲醇流量(100CC/HR)瓦斯流量(M3/HR)碳势控制80012000.51.01.21535/0.250.40%淬火炉一段温度(eC)二段温度()三段温度()四段温度()五段温度(eC)时间(MIN)750850800850850+10850+10840±1060+5油槽脱脂槽淬火介质油槽温度(C)前洗净槽温度(C)泵浦水淬2535>55常开回火炉一段温度(°C)二段温度()三段温度(0C)时间(MIN)390490490±30490±306O±IO备注：1、送料厚度4D(D为产品直径)；2、淬火炉一段最高允许100的温降，淬火炉二段与回火炉一段温降不允许超过IO(TC3、其余依据SOpOoOI执行。4、本标准“热处理技术要求”参照ISO898-2:2009部分摘录，其余要求按照ISO898-2：2009执行。5、对于特殊材料，淬火硬度达不到标准要求的，视具体情况在标准的回火温度降低2040,回火时间延长510分钟。O浙江新东方紧固件有限公司编号页码版次/修订状态A/0ISO403210级螺母热处理工艺发布/实施日期二、ISO403210级螺母热处理工艺:产品规格尺寸M6-M16热处理技术要求表面硬度(HV)心部硬度(HRC)抗拉强度(MPa)材质CH35K脱碳层(mm)生产设备连续式可控气氛渗碳炉淬火硬度(HRC)碳势控制系统温度(C)基准空气(CFH)烧碳空气(CFH)甲醇流量(100CC/HR)瓦斯流量(M3/HR)碳势控制80012000.51.01.215-35/0.25-0.40%淬火炉一段温度()二段温度()三段温度()四段温度()五段温度(eC)时间(MIN)750-870800870870±10870±10860±1065±5油槽脱脂槽淬火介质油槽温度(C)前洗净槽温度CC)泵浦水淬25-3555常开回火炉一段温度(eC)二段温度()三段温度()时间(MIN)380480500±40500+4065±10备注：1、送料厚度4D(D为产品直径)；2、淬火炉一段最高允许100C的温降，淬火炉二段与回火炉一段温降不允许超过IOoe3、其余依据SoPoool执行。4、本标准“热处理技术要求”参照ISo898-2:2009部分摘录，其余要求按照ISO898-2：2009执行。5、对于特殊材料，淬火硬度达不到标准要求的，视具体情况在标准的回火温度降低2040,回火时间延长510分钟。O浙江新东方紧固件有限公司编号页码版次/修订状态A/0ISO403210级螺母热处理工艺发布/实施日期三、IS0403210级螺母热处理工艺:产品规格尺寸M18-M36热处理技术要求表面硬度(HV)心部硬度(HRC)抗拉强度(MPa)材质45#脱碳层(mm)生产设备连续式可控气氛渗碳炉淬火硬度(HRC)碳势控制系统温度(C)基准空气(CFH)烧碳空气(CFH)甲醇流量(100CC/HR)瓦斯流量(M3/HR)碳势控制80012000.5LO1.21535/0.250.40%淬火炉一段温度()二段温度()三段温度()四段温度()五段温度(eC)时间(MIN)750850800850880±10880±10870±1070±5油槽脱脂槽淬火介质油槽温度(C)前洗净槽温度CC)泵浦水淬253555常开回火炉一段温度(eC)二段温度()三段温度()时间(MIN)380480490±30490±3065±10备注：1、送料厚度4D(D为产品直径)；2、淬火炉一段最高允许100C的温降，淬火炉二段与回火炉一段温降不允许超过IOoe3、其余依据SoPoool执行。4、本标准“热处理技术要求”参照ISo898-2:2009部分摘录，其余要求按照ISO898-2：2009执行。5、对于特殊材料，淬火硬度达不到标准要求的，视具体情况在标准的回火温度降低2040,回火时间延长510分钟。批准审核一编制文件收发
