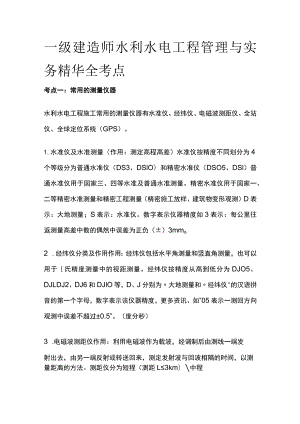

2023一级建造师水利水电工程管理与实务精华全考点.docx

一级建造师水利水电工程管理与实务精华全考点考点一：常用的测量仪器水利水电工程施工常用的测量仪器有水准仪、经纬仪、电磁波测距仪、全站仪、全球定位系统（GPS）。1.水准仪及水准测量（作用：测定高程高差）水准仪按精度不同划分为4个等级分为普通水准仪（DS3、DSlO）和精密水准仪（DSO5、DSl）普通水准仪用于国家三、四等水准及普通水准测量。精密水准仪用于国家一、二等精密水准测量和精密工程测量（精密施工放样、建筑物变形观测）D表示：大地测量；S表示：水准仪。数字表示仪器精度如3表示：每公里往返测量高差中数的偶然中误差为正负（±）3mmo2 .经纬仪分类及作用作用：经纬仪包括水平角测量和竖直角测量，也可以用于氏精度测量中的视距测量。经纬仪按精度从高到低分为DJO5、DJLDJ2、DJ6和DJlO等，D、J分别为大地测量和经纬仪"的汉语拼音的第一个字母，数字表示该仪器精度，更多资讯、如”05表示一测回方向观测中误差不超过±0.5”。（度分秒）3 .电磁波测距仪作用：利用电磁波作为载波，经调制后由测线一端发射出去，由另一端反射或转送回来，测定发射波与回波相隔的时间，以测量距离的方法。测距仪分为短程（测距L3km）中程（3km<L15km）、远程（>15km）o4全站仪全站仪是一种集自动测距、测角、计算和数据自动记录及传输功能于一体的自动化、数字化及智能化的三维坐标测量与定位系统。考点二：测量仪器的使用1.水准仪DS3:大地测量、水准仪、仪器精度（3表示每公里往返测量高差中数的偶然中误差不超过±3mm）o微倾水准仪的使用步骤：安置仪器和粗略整平（简称粗平）、调焦和照准、精确整平（简称精平）和读数。视差：产生原因目标影像与十字丝分划板不重合；消除办法先目镜看清十字丝，再物镜尺像与十字丝平面重合。读数：十字丝中丝，由小向大；保留四位数2、经纬仪DJ05:大地测量、经纬仪、仪器精度（05表示一测回方向观测中误差不超过±0.5）o使用步骤：对中、整平、照准和读数。照准步骤：目镜调焦粗瞄目标物镜调焦准确瞄准目标。考点三：水利水电工程施工测量的要求1.基础知识高程：1985国家高程基准。比例尺：大比例尺（万）、中比例尺（十万）、小比例尺（百万）。中误差不大于±10mm水准测量法。视距法视距长度不大于50mo预裂爆破放样，不宜采用视距法。2、放样方法平面位置放样：极坐标法、（直角、角度、距离）交会法。高程放样：水准测量法、（光电测距、解析）三角高程法、视距法。外部变形监测：滑坡、高边坡稳定交会法；水平位移监测视准线法（活动觇牌法和小角度法）；垂直位移观测水准观测法、光电测距三角高程法。基点变形区以外稳固的基岩；测点变形大的部位。3、工程量测算开挖：开挖前，原始断面图；开挖中，定期测收方断面图；开挖后，竣工断面图。混凝土填筑：基础，根据基础开挖竣工图；基础以上，根据设计图纸的几何尺寸及实测部位的平均高程。土料填筑：根据实测的各种填料分界线，分别计算各类填料方量。两次独立测量差值要求：岩石开挖5%,土方开挖7%,填筑体积3%o4、误差误差原因：人、仪器、外界环境的影响。误差类型：系统误差、偶然误差、粗差。粗差处理原则：错误应该可以避免，包含有错误的观测值应该舍弃，并重新进行观测。考点四：工程地质与水文地质条件及分析1.土质基坑两个地质问题边坡稳定和基坑降排水。2、防止边坡失稳的措施设置合理坡度、设置边坡护面、基坑支护、降低地下水位等。3、基坑降排水方法明排法轻型井点一基坑边坡不稳易产生流土、流砂、管涌等现象；管井降水K宜大于LOm/do考点五：测量误差产生原因和误差分类一、测量误差产生原因(1)人的原因(2)仪器的原因(3)外界环境的影响二、误差分类：系统误差、偶然误差、粗差系统误差：出现的误差在符号和数值大小上都相同，或按一定的规律变化，这种误差称为系统误差。偶然误差：误差出现的符号和数值大小都不相同，从表面上看没有任何规律。粗差：是由于观测者的粗心大意或受到干扰所造成的错误如测错、记错、算错等。考点六：地质构造及地震(选择)1.地质构造按构造形态可分为倾斜构造、褶皱构造和断裂构造三种类型。(1)倾斜构造(2)稻被，基本形态：背斜和向斜(3)断裂构造断裂构造可分为两种类型：断层、节理、劈理。2.地震地震一般可分为天然地震、人工地震两类。对于天然地震按成因可分为构造地震、火山地震、陷落地震；人工地震指由人类活动诱发的地面震动，如爆破、陨石坠落、水库蓄水等。考点七：边坡的工程地质条件分析(选择)1.常见的边坡变形破坏主要有松弛张裂、蠕变、崩塌、滑坡四种类型。另外泥石流也是一种边坡破坏的类型。滑坡是分布最广、危害最大的一种。(1)松弛张裂(2)蠕动变形(3)崩塌指高陡的边坡岩(土)体在重力作用下突然脱离母岩发生倾倒崩落。(4)滑坡指边坡岩(土)体主要在重力作用下沿贯通的剪切破坏面发生滑动破坏的现象。最常见(5)泥石流2.影响边坡稳定的因素地形地貌条件的影响；岩土类型和性质的影响；地质构造和岩体结构的影响；水的影响；其他因素包括风化因素、人工挖掘、振动、地震等。其中，水是影响边坡稳定最重要的外在因素。考点八：土质基坑工程地质问题分析(案例)1.土质基坑工程地质问题主要包括两个方面：边坡稳定和基坑降排水。2 .在基坑施工中，为防止边坡失稳，保证施工安全，采取的措施有：设置合理坡度、设置边坡护面、基坑支护、降低地下水位等。（案例）（坡面支水）3 ,基坑降排水的目的主要有：增加边坡的急定性；对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起"呆持基坑土体干燥，方便施工。4,基坑降排水方法基坑开挖的降排水一般有两种途径：明排法和人工降水。1）明排法的适用条件：（1）不易产生流砂、流土、潜蚀、管涌、淘空、埸陷等现象的黏性土、砂士、碎石土的地层；（地质条件好）（2）基坑地下水位超出基础底板或洞底标高不大于2.0m（降水深度浅）2）人工降水：井点法和管井法（1）井点降水的适用条件：（土层不渗水）（抽血）黏土、粉质黏土、粉土、壤土的地层；基坑边坡不稳，易产生流土、流砂、管涌等现象；地下水位埋藏小于6.0m,宜用单级真空点井（井点）；当大于6.0m时，场地条件有限宜用喷射点井、接力点井；场地条件允许宜用多级点井。（2）管井法管井降水适用条件：（土层渗水）第四系含水层厚度大于5.0m;基岩裂隙和岩溶含水层，厚度可小于5.0m;含水层渗透系数K宜大于LOmd0
