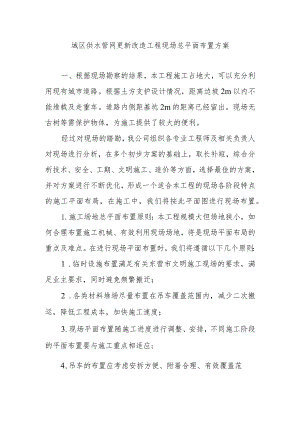

城区供水管网更新改造工程现场总平面布置方案.docx

城区供水管网更新改造工程现场总平面布置方案一、根据现场勘察的结果，本工程施工占地大，可以充分利用现有城市道路。根据土方支护设计情况，距离边坡2m以内不能堆载及走重车。道路内侧距基坑2m的距离已经留出。现场无古树等需保护物体，为施工提供了较大的便利。经过对现场的踏勘，我公司组织各专业工程师及相关负责人对现场进行分析，在多个初步方案的基础上，取长补短，综合分析技术、安全、工期、文明施工、造价等方面，选择最佳的方案，并对方案进行不断优化，形成一个适合本工程的现场各阶段特点的施工平面布局，在施工中，我们将按此平面图进行现场布置。1.施工场地总平面布置原则：本工程规模大但场地狭小，如何合理布置施工机械、有效利用现场场地，将是现场平面布局的重点及难点。在进行现场平面布置时，我们将遵循以下几个原则：1 .临时设施布置满足有关东营市文明施工现场的要求，满足业主要求，同时避免频繁搬迁；2 .各类材料堆场尽量布置在吊车覆盖范围内，减少二次搬运，降低工程成本，加快施工速度；3 .现场平面布置随施工进度进行调整、安排，不同施工阶段的平面布置要与施工重点相适应;4,吊车的布置应考虑安拆方便、附着合理、有效覆盖范围广、作业安全、合理等要求；5 .场地配备的二级配电箱可以满足相应机械的功率要求；6 .消防设施的布置满足防火要求。ii .场地围档、大门、场地道路及供水设施满足安全文明施工要求。并将污水溢入沉淀池经沉淀后再排入市政污水管网。iii .生产设施布置根据本工程现场场地狭小的特点，生产设施考虑分两部分设置。地下结构施工阶段，场地狭小，钢筋进行现场临时加工，并且钢筋半成品随进度进场。堆场场地标高应高于供水沟，相邻材料堆场间应留有通道。iv .办公生活设施布置项目部办公区：现场办公室生活区按照建设方提供的方案图进行布置，满足公司CI形象的要求，同时人员可以从办公区佩戴好安全帽后进入施工现场，便于安全管理。办公用房采用二层岩棉彩钢板房屋，室外为素混凝土硬化，办公室门口设停车场及旗杆，大门入口处设八板一图，以良好的精神风貌迎接各方检查。场外生活区：为保证工程的顺利进行，设置能住宿40人左右的生活区，在场地合理布置工人宿舍400平米、食堂30平米、浴室80平米、厕所80平米和50平米活动室及一个50平米生活垃圾站等。V.主要施工机械配置及布置通过对工程数量的估算及工期要求和现场平面布置情况，我们计划在工程各个阶段分别配置施工机械。具体布置见现场总体布置图。二、施工现场临水、临电设计1、施工临时用水工地施工水源已接入施工现场，由水源点引水管至生产区和办公区，沿着围墙周围布设给水管网。为维护市容环境卫生，防止地表和地下水不受污染，工地供水实行雨水、污水分流制度，临时供水进行有组织供水。根据现场临设布置,沿工地围墙内侧设置一供水沟，沟宽300mm,最浅处150mm,按1%找坡；工地加工场、堆放场、搅拌站场地周边设置250X25Omm的供水沟，按1%找坡，该部分的水按污水排放；办所有雨水、污水在排入市政管道前均应先经沉淀池沉淀处理后才能排放。排放的污水，应符合国家规定的污水排入城市下水道水质标准和污水综合排放标准。2、施工临时用电施工部署箱变供电系统为TN-C-S系统，从现场一级箱开始为TNS系统，N线与PE线分开，采用三相五线制接零保护形式，三级控制，二级漏电保护。现场设低压配电室，配电室设二台总配电箱。根据现场情况，电缆采用明暗两种敷设方式。暗敷方式穿过路面时需加套管保护，明敷方式需做电缆沟保护或架空。三、施工现场的场容、场貌管理措施为了减少各种材料的运距，避免无效劳动，有效地组织现场的平面及立体交叉作业，最大限度利用空间，确保做到文明施工，施工平面管理工作设有专人负责，划片包干管理,未经工地负责人同意，任何人不得任意改变。1.设立现场领导小组。现场领导小组是现场施工生产的指挥中心，办公室内挂有施工总平面图、工程进度横道图，安全、质量、文明施工检查评比曲线图、天气情况。投标施工组织设计统计表、水电情况统计表及质量控制图等。做到现场施工有条不紊，高质量、高速度、高效率地运转。2 .现场所有施工道路均应做好沟槽，加强对供水沟的管理，保持水沟的畅通。不得任意挖沟阻塞交通和供水通道。确实需要损坏这些设施时，要征得现场领导同意，然后集中组织力量，突击施工，并迅速采取措施恢复使用功能，管理人员要经常检查督促,及时解决问题。3 .施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。4 .砂石、钢筋、模板、钢结构、砌块及其它材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。5 .现场施工应做好防尘、防烟、防泥浆、防噪声等环保工作，布置必要的污水处理设施。6 .所有临时设施必须按照施工平面图规划要求搭设，按质量标准施工，不能够马虎凑合，降低标准，一定要保证运输道路畅通无阻。7 .对整个现场的布置和保持，管理人员要经常督促检查并落到实处。8 .现场管理人员经常保持与建设单位及监理单位沟通协调，听取他们对场地的安排意见。四、现场总平面布置图见附图。
