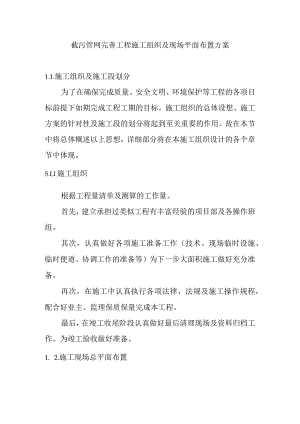

截污管网完善工程施工组织及现场平面布置方案1.1.施工组织及施工段划分为了在确保完成质量、安全文明、环境保护等工程的各项目标前提下如期完成工程工期的目标。施工组织的总体设想、施工方案的针对性及施工段的划分将起到至关重要的作用。故在本节中将总体概述以上思想，详细部分将在本施工组织设计的各个章节中体现。5.Ll施工组织根据工程量清单及测算的工作量。首先，建立承担过类似工程有丰富经验的项目部及各操作班组。其次，认真做好各项施工准备工作（技术、现场临时设施、临时便道、协调工作的准备等）为下一步大面积施工做好充分准备。再次，在施工中认真执行各项法律、法规及施工操作规程，配合好业主、监理保质保量完成本工程。最后，在竣工收尾阶段认真做好最后清理现场及资料归档工作。为竣工验收做好准备。1. 2.施工现场总平面布置1.2. 1.施工总平面布置的构思施工总平面布置图按施工方案和施工总进度计划合理规划施工便道、材料堆场、仓库、钢筋加工场、临时房屋建筑、临时用水用电管线敷设等，为使现场总平面布置科学合理，使用方便，做到整齐美观、清洁畅通、文明施工，在施工总平面布置时应遵循如下几点原则：1）结合施工现场能利用的场地实际情况，尽量减少占用工程用地，避免临时设施的重复搭建，保证办公、生活服务设施相对固定。2）工作井平面布置充分考虑顶管工具头吊装、预制管材吊装、泥浆外运所需施工空间，考虑大构件吊装所需的吊装半径要求。3）临时用水用电的管线架设应尽量避免对交通造成影响。4）总平面布置要充分考虑生产、生活设施和施工中的劳动保护、技术安全、防火要求，卫生要求及环保要求。5）总平面布置要符合省市政府有关文明施工的要求。1.2.2. 施工平面布置1）本工程场地有限，现场不设置办公生活区，项目设置临时指挥部。基地内可设置管理人员办公及生活区，工人生活区，以及材料加工厂等设施。顶管施工现场布置有集装箱式移动工棚，供守卫人员驻守。1.2.3.临时供水、供电施工用水采用水泵抽取河水后，经净化后使用。施工用电，就近借用市电，考虑到现场能满足两台顶管机同时作业需要，借电容量不小于100K肌所有电缆均采用架空敷设，禁止将电缆放在其他管道上面或下面平行铺设。配电箱分布在有用电设备的地方，箱内需设置自动空气开关、漏电开关、闸刀（三相或单相根据负荷类型确定），各配电箱必须作重复接地，现场所有设备必须实施一机一闸一漏电开关制，并配备1组发电机组。施工用电的主干线按三相五线制架设，供电电压380Vo井内及顶管动力采用380V交流电，但其内部的照明用电采用12V安全电压。1.3.临时设施由于本项目占地面积十分大，故我公司考虑暂不进行现场总平面布置和零时设施搭建，在进场时根据现场具体实际情况选择适当地点搭建零时设施。包括项目部人员现场办公、生活用房，建设单位和监理单位现场办公用房，现场材料堆场和仓库，机械设备停放场地等零时设施，并在有条件的情况下在四周设置围挡，进行封闭化管理。1.4. 现场供水本工程现场用水分施工用水、生活用水二部分，根据以往的施工经验，施工用水及生活用水根据水文、地质及工程要求敷设水管至各施工点。1.5. 现场供电本工程施工现场临时用电由建设单位提供电源接入点,我公司由建设单位提供的电源接入点分生产、生活两路用电分别配置。整个施工现场按三级配电内容型式布置，即总配电箱一分配电箱一开关箱一用电设备。配电箱、开关箱按现场线路逐一编号，箱内所用开关用明显的标志注明，其回路和所控用电设备等，所运行的开关箱均有专人负责。整个施工现场有持证电工按时检查和不定期检查，以防发生触电伤害。配电线路采用三相五线制覆盖施工现场。在各配电箱处打地钻进行重复接地，零线应与其他各导线颜色区别开来。施工现场中使用的配电箱、开关箱，对固定式的安装高度要求箱底与地面的垂直距离均为L3m,手持式电动工具应采用移动式开关箱，内装漏电保护器。配电箱、开关箱进出线口一律设在箱体的下底而且有防绝缘损坏措施。整个施工现场采用二极漏电保护，在配电箱和开关箱内装设漏电保护器，使之具有分级分段保护功能，有门有锁有防雨措施箱内无杂物。购置漏电保护器和安装运行及维修均应按规范规定。现场施工用电线路根据施工总平面布置图进行布设。施工现场的供电全部采用三相五线绝缘线架空，架空线离地面4m以上，机动车道处要6m以上。1.6.环境卫生现场施工排水设置现场的地表水、施工排水，采用明排水沟排放的措施。根据本工程现场实际情况，沿场区主干道设置排水沟，所用排水通向沉淀池，经沉淀后，可排入沟、渠、河流。施工时，明排水沟要经常性的有专人清理、疏通。清洗台、沉淀池设置在施工主干道的主入口处，修筑施工车辆清洗台。所有外出车辆必须经该清洗台清洗后方可驶离。卫生设施在施工区设男女卫生间，设专人清扫整理。为保持施工场地干净整洁，委派专人清扫场地，并在现场设立垃圾房，由专人定期清运。施工中将加强对施工平面布置的管理，在平常的施工中对原已安排确定的平面布置严格执行，使得施工有条不紊，顺利进行。插入施工平面布置图
