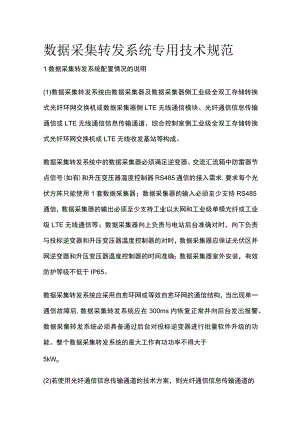

数据采集转发系统专用技术规范.docx

数据采集转发系统专用技术规范1数据采集转发系统配置情况的说明(1)数据采集转发系统由数据采集器及数据采集器侧工业级全双工存储转换式光纤环网交换机或数据采集器侧LTE无线通信模块、光纤通信信息传输通信或LTE无线通信信息传输通道、综合控制室侧工业级全双工存储转换式光纤环网交换机或LTE无线收发基站等构成。数据采集转发系统中的数据采集器必须满足逆变器、交流汇流箱中防雷器节点信号(如有)和升压变压器温度控制器RS485通信的接入需求,要求每个光伏方阵只能使用1套数据采集器；数据采集器的输入必须至少支持RS485通信，数据采集器的输出必须至少支持工业以太网和工业级单模光纤或工业级LTE无线通信等；数据采集器向上负责与电站后台准确对时，向下负责与投标逆变器和升压变压器温度控制器的对时，数据采集器应保证光伏区并网逆变器和升压变压器温度控制器的时间准确；数据采集器室外安装，有效防护等级不低于IP65。数据采集转发系统应采用自愈环网或等效自愈环网的通信结构，当出现单一通信故障后,数据采集转发系统应在300ms内恢复正常并向后台发出报警。数据采集转发系统必须具备通过后台对投标逆变器进行批量软件升级的功能。整个数据采集转发系统的最大工作有功功率不得大于5kWo(2)若使用光纤通信信息传输通道的技术方案，则光纤通信信息传输通道的技术方案必须满足如下基本要求：1.技术方案应采用工业级全双工存储转换式光纤自愈环网通信方案。2 .在数据采集器侧，采用工业级全双工存储转换式光纤环网交换棚各数据采集器输出的电信号转化为光信号后通过全双工单模光纤传输到综合控制室；每个方阵配置1套数据采集器侧的光纤环网交换机；数据采集器侧光纤环网交换机的有效通信带宽不得低于IOMbps,有效传输距离不低于20km；数据采集器侧光纤环网交换机被认为是数据采集器的系统组件。3 .在综合控制室中配置一套光纤环网交换机，光纤环网交换机的输入来自整个光伏方阵中数据采集器侧光纤环网交换机的光纤，光纤环网交换机的输出接口为标100M/1000M自适应工业级以太网口(至少配置4个以太网输出口)，光纤环网交换机的输出以太网口直接与监控后台的以太网口对接；光纤环网交换机至少应具备二层存储转换式交换机的数据链路层通信功能和网管功能。4 .综合控制室侧的光纤环网交换机需放在一台独立的标准通信屏柜中，通信屏柜放置在综合控制室内；通信屏柜内必须预留满足需方逆变器监控需求的应用服务器的安装空间。5 .数据采集转发系统的有效环网传输距离不得低于20km,具体的光纤自愈环网形式和子自愈环网数量由设计院根据项目实际情况确定。6 .光纤通信信息传输通道中涉及的所有光缆由需方负责购买，设备方需根据数据采集转发系统的硬件配置对光纤的技术规格提出具体、准确的技术要求。7 .整个数据采集转发系统全部采用静态IP地址，应支持MAC地址过滤和IP地址过滤功能。8 .数据采集转发系统的平均无故障运行时间不得低于150000小时。9 .设备方需在此处详细说明数据采集转发系统的技术方案并提供详细的自愈环网拓扑和设计提资资料。10 .设备方需在此处详细说明投标数据采集转发系统所执行的安全标准、性能标准、电磁兼容标准、环保标准和支持的通信协议等，所执的标准必须满足国内强制性标准的要求。11 .在数据采集转发系统的基础上增加应用服务器、监控工作站和配套的软件及服务以形成对整个电站光伏区逆变器和干式变压器温度控制器的独立监控。若设备方在数据采集转发系统的基础上提供了服务器、监控工作站和配套的软件及服务，需在此处详细说明相关的技术方案和硬件、软件配置情况。当逆变器处于运行状态时（白天发电），独立监控系统应具备至少每5min更新一次光伏区数据的能力；当逆变器处于待机状态时（夜间待机），独立监控系统可停止通信；独立监控系统的应用服务器应配置数据库，确保可以连续记录30000h的有效信息；当记录的信息达到数据库的存储极限时，独立监控系统应保证新数据可以依次覆盖掉数据库中的老数据以进行不间断的连续循环记录。(3)若使用工业LTE无线信息传输通道的技术方案，则工业LTE无线信息传输通道技术方案必须满足如下基本要求：1.技术方案应采用工业级全双工双路冗余存储转换式无线通信方案。2 .在数据采集器侧，采用工业级全双工双路冗余无线通信模块将采集到的信息转化为无线信号后传输到综合控制室，每个方阵配置1套双路冗余无线通信模块；无线通信模块的上行有效通信带宽不得低于IOMbps,下行有效通信带宽不得低于IOMbps;无线通信模块应与数据采集器一起配套提供。数据采集器侧无线通信模块被认为是数据采集器的系统组件。3 .在综合控制室中配置一套工业级LTE无线通信基站，LTE无线通信基站的输入接口为无线通信基站的接收和发射天线，无线通信基站的输出接口为标准的100M/1000M自适应工业级以太网口(至少配置4个以太网输出口)，无线通信基站的输出以太网口直接与监控后台的以太网口对接，监控后台不属于投标方的供货范围；无线通信基站应具备二层存储转换式交换机的数据链路层通信功能和网管功能。4 .LTE无线通信基站原则上应放在一台独立的标准通信屏柜中,通信屏柜由设备方提供，通信屏柜放置在综合控制室内；通信屏柜内必须预留满足逆变器监控需求的应用服务器的安装空间；LTE无线通信基站涉及到的所有天线由设备方配套提供；若LTE无线通信基站不能放在独立的标准通信屏柜中，设备方须在此处提供详细的技术方案。5 .LTE无线数据采集转发系统的有效覆盖半径不得低于5km,具体的LTE无线配置方式由设计院根据项目实际情况确定。6 .LTE无线数据采集转发系统至少应支持GPS对时和北斗对时功能；无线数据采集转发系统必须具备完备的双向鉴权功能和双向数据加密功能，确保只有经过正式授权的设备才能在无线网络中通信，同时，确保通信数据的安全性，设备方须在此处详细描述具体的技术方案及其执行标准。7 .整个数据采集转发系统全部采用静态IP,应支持MAC地址过滤和IP地址过滤功能。8 .数据采集转发系统的平均无故障运行时间不低于150000小时。9 .必须确保综合控制室内的所有电气设备正常工作（与无线通信基站关闭时相比）、确保整个光伏电站内的所有电气设备正常工作（与无线通信基站关闭时相比）、确保光伏电站外的电气设备不受负面影响（与无线通信基站关闭时相比）。10 .设备方需在此处详细说明投标数据采集转发系统所执行的安全标准（包含数据加密标准）、性能标准、电磁兼容标准、环保标准等，所执的标准必须满足国内强制性标准的要求。2数据采集器范围的界定2.1 数据采集器配置情况的说明数据采集器由设备方配套提供，设备方需根据自身逆变器、交流汇流箱的技术特点对数据采集器进行设计和配置，数据采集器必须满足逆变器、交流汇流箱中防雷器节点信号和升压变压器温度控制器RS485通信的接入需求。要求每个光伏方阵只能使用1套数据采集器，数据采集器侧光纤环网交换机被认为是数据采集器的系统组件。数据采集器负责收集、汇总逆变器和交流汇流箱中防雷器的信息，将采集到的信息通过数据采集器侧的光纤环网交换机转化为单模光纤信号或LTE无线信号后发送到综合控制室侧的光纤环网交换机或LTE无线通信基站。逆变器与数据采集器通过RS485通信接口进行对时（通过逆变器的MoDBUS对时规约实现），数据采集器与数据采集器侧的光纤环网交换机进行对时。数据采集器（含数据采集器侧的光纤环网交换机）室外安装，有效防护等级不得低于IP65o2.2 数据采集器的通信输入接口数据采集器的通信输入接口为铠装屏蔽型RS485通信线缆；数据采集器的机械输入接口为数据采集器上的输入电缆防水接头，防水接头必须采用国内外知名品牌的高品质产品，有效防护等级不低于IP68。2.3 数据采集器的通信输出接口数据采集器的通信输出接口为数据采集器侧光纤环网交换机单模光纤接口上的通信光缆。数据采集器的机械输出接口为数据采集器上的输出电缆防水接头，防水接头必须采用国内外知名品牌的高品质产品，有效防护等级不低于IP68。2.4 数据采集器的电源接口数据采集器的供电电源原则上只能使用AC220Vx50Hz市电。数据采集器电源的机械输入接口为数据采集器上电源电缆的防水接头。防水接头必须采用国内外知名品牌的高品质产品，有效防护等级不低于IP68。2.5 数据采集器的接地接口数据采集器接地的机械输入接口为数据采集器上接地电缆的防水接头。防水接头必须采用国内外知名品牌的高品质产品，有效防护等级不低于IP68o若数据采集器的供电电源线中带有接地线，则数据采集器接地的机械输入接口可以与数据采集器电源的机械输入接口共用。3数据采集器3.1 数据采集器的总体要求(1)数据采集器底部进线、出线，室外安装。(2)数据采集器的有效防护等级不低于IP65o(3)设备方需提供详细的数据采集器(含数据采集器侧光纤环网交换机或LTE无线通信模块)技术信息和技术参数，包括但不限于所有元器件的名称、型号、生产厂家、运行环境、技术指标等关键信息。3.2 数据采集器(含数据采集器侧光纤环网交换机或LTE无线通信模块)技术要求(1)数据采集器额定电压：AC220V50Hz(2)数据采集器输入RS485接口支持的通信速率至少支持4.8K/9.6K/19.2K三种速率(3)数据采集器输出工业以太网接口的数量至少2个(4)数据采集器输出工业以太网的通信速率至少支持10M/100M自适应网络(5)数据采集器输出工业级单模光纤自愈环网接口的数量(如采用光纤通信方案)(6)数据采集器输出工业级单模光纤的通信速率至少支持10M/100M自适应网络(7)数据采集器输出LTE无线通信模块的上行通信速率(8)数据采集器输出LTE无线通信模块的下行通信速率(9)RS485接口的有效通信距离不得低于100Om;工业以太网的有效通信距离不得低于IoOm;工业级单模光纤的有效通信距离不得低于20km;LTE无线通信模块的覆盖半径不得低于5kmo(10)数据采集器的人机交互界面：(11)数据采集器的基本EMC性能：工业级抗干扰能力(性能等级优于GB17799.3电磁兼容通用标准工业环境中的抗扰度试验中的A类性能要求)、民用级发射水平(性能等级优于GB/T17799.2电磁兼容通用标准居住、商业和轻工业环境中的发射的要求)。3.3光纤环网交换机基本要求(1)数据采集器侧的光纤环网交换机必须具备环网能力和环网自愈能力，自愈时间不得大于300mso(2)数据采集器侧的光纤环网交换机必须具备与综合控制室侧光纤环网交换机组成光纤环网的能力，与综合控制室侧的光纤环网交换机组成光纤环网后,光纤环网必须具备自愈能力启愈时间不得大于300ms;数据采集器侧光纤环网交换机必须与综合控制室侧光纤环网交换机采用同一品牌的产品，必须深度兼容、有机配合、协调工作。(3)光纤环网交换机应具备基于WEB的网管功能(同时支持本地管理和远程管理)、RJ45端口镜像功能、端口速率限制功能、广播风暴抑制功能和多环连接功能等，光纤环网交换机必须支持即插即用。(1) 3.4LTE无线通信套件基本要求(2) 1.TE无线通信套件应具备自愈能力启愈时间不得大于300mso(3) 1.TE无线通信套件必须采用同一品牌的产品，各组件之间必须深度兼容、有机配合、协调工作。(4) 1.TE无线通信套件应具备基于WEB的网管功能(同时支持本地管理和远程管理)、RJ45端口镜像功能、端口速率限制功能、广播风暴抑制功能和冗余连接功能等。(5) 1.TE无线通信基站的可接入LTE无线通信终端数量不得低于500个，当LTE无线通信终端全部在线时，每个无线通信终端应能够同时全速工作。
