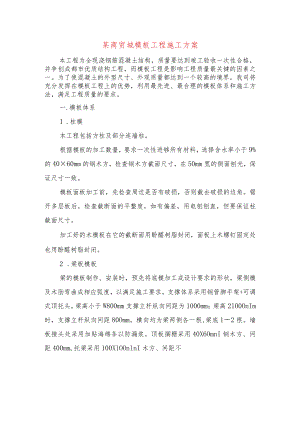

某商贸城模板工程施工方案.docx

某商贸城模板工程施工方案本工程为全现浇钢筋混凝土结构，质量要达到竣工验收一次性合格，并争创成都市优质结构工程，而模板工程是影响工程质量最关键的因素之一。为了使混凝土的外型尺寸、外观质量都达到一个较高的境界，我司将充分发挥在模板工程上的优势，利用最先进、最合理的模板体系和施工方法，满足工程质量的要求。一.模板体系1 .柱模本工程包括方柱及部分连墙柱。根据模板的加工数量，要求一次性进够所有材料，选择含水率小于9%的40×60mm的钢木方，检查钢木方截面尺寸，在50mm宽的侧面刨光，保证尺寸一致。模板面板加工前，先检查周边是否有破损，否则截去破损的边角。锯开多层板后，检查截断面的平整度，如有偏差，用电刨刨直，但要保证柱截面尺寸。加工好的木模板在它的截断面用酚醛树脂封闭，面板上木螺钉固定处也用酚醛树脂封闭。2 .梁板模板梁的模板制作、安装时，预先将底模加工成设计要求的形状，梁侧模及木肋弯曲成相应弧度，以满足施工要求。支撑体系采用钢管脚手架+可调式顶托头，梁高小于W800mm支撑立杆纵向间距为1000mm；梁高2100OnIm时，支撑立杆纵向间距80Omm。横向均为梁两侧各一根,梁底12根。墙板接头处采用加贴海绵条以防漏浆。顶板搁栅采用40X6OmnI钢木方、间距400mm,托梁采用100XlOOnlnI木方、间距不大于1200mmo支撑采用扣件式脚手架和可调托座。顶板支撑立杆间距根据混凝土板厚确定，当楼板厚度10015OnInI时，为不大于1200mm；当楼板厚度200250mm时，为不大于1000mm；当楼板厚度300mm以上时，为不大于800mmo支撑方法见下图。梁柱节点平面梁钢管小横杆450说明:圈梁支模加固示意图梁板模板采用12Imn厚竹胶合板与50X100木方支设，木方中距：梁底模不大于150、梁侧模不大于200、板底模不大于250,板缝用双面海绵胶条贴严，板缝与碎接触面用透明胶带贴上。板部分）+15mm厚覆膜竹夹板（柱部分）和50X10OnIm木肋制作，与梁、顶板模衔接紧密，并作到相对独立，便于拆模。加工数量根据施工需要与梁板模对应，至少满足二层需要，尽量作周转使用。节点模应拆卸方便，能满足多次重复使用，并保证梁柱、梁梁接头混凝土整体效果。见下图：Ooo- (Lnl98)LnlI8二.模板安装1 .模板安装应按“模板方案”进行，要修改时必须取得编制者的同意。2 .柱、墙模板安装时应在楼层放线、验线之后进行。放线时要弹出中心线、边线、支模控制线。3 .模板拼缝应要求严密，上下层接缝处应用20X1OnmI海绵条粘贴，防止拼缝漏浆。柱根处应抹50mm宽的水泥砂浆平台，防止柱子根部漏浆，烂根。4 .柱子支模前，必须先校正钢筋位置，柱子模板上口要安放钢筋定位套，以保证柱主筋位置和硅保护层。5 .混凝土底模的拆除时间应符合混凝土结构工程施工质量验收规范GB50204-2002中的规定，并保证不少于两层楼板同时承受上层楼板的施工荷载，即保证始终保留两层（或以上）的模板支撑。6 .混凝土侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。7 .墙体模板工程质量工艺流程：三.模板拆除1.墙、柱模板拆除方柱先拆掉柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的连接螺栓拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。墙模板拆除先拆除斜拉杆或斜撑，再拆除穿墙螺栓等附件，用撬棍撬动模板，使模板离开墙体，即可把模板吊运走。当墙、柱混凝土强度能保证构件不变形，其表面及棱角不因拆除模板而受损坏，并在同条件试块强度不低于1.2Mpa时（常温施工）,方可拆除模板。强度检验可根据同条件试块现场回弹确定。2 .楼板模板、梁底模拆除应先拆梁模，再拆除楼板模板，拆梁板模板要待梁板混凝土强度达到设计强度的75-100%,经监理批准同意后，方可拆除梁模板和梁板支撑。但必须保证留置两层或两层以上支撑。3 .有后浇带的一跨梁、板底模板的支撑必须待后浇带混凝土浇筑后，混凝土强度达到设计强度100%后，才能拆除底模及支撑。4 .拆模注意事项模板拆除后，应立即清理干净并刷上脱模剂，拆下的扣件及时集中收集管理。拆模时严禁模板直接从高处往下扔，以防模板变形和损坏。
