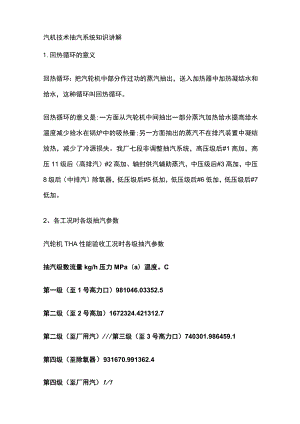

汽机技术抽汽系统知识讲解1.回热循环的意义回热循环：把汽轮机中部分作过功的蒸汽抽出，送入加热器中加热凝结水和给水，这种循环叫回热循环。回热循环的意义是:一方面从汽轮机中间抽出一部分蒸汽加热给水提高给水温度减少给水在锅炉中的吸热量;另一方面抽出的蒸汽不在排汽装置中凝结放热，减少了冷源损失。我厂七段非调整抽汽系统，高压级后#1高加，高压11级后（高排汽）#2高加、轴封供汽辅助蒸汽，中压级后#3高加，中压8级后（中排汽）除氧器，低压级后#5低加，低压级后#6低加，低压级后#7低加。2、各工况时各级抽汽参数汽轮机THA性能验收工况时各级抽汽参数抽汽级数流量kg/h压力MPa（a）温度。C第一级（至1号高力口）981046.03352.5第二级（至2号高加）1672324.421312.7第二级（至厂用汽）/第三级（至3号高力口）740301.986459.1第四级（至除氧器）931670.991362.4第四级（至厂用汽）1/1第五级（至5号低力口）955840.405256.1第五级（至厂用汽）/第六级（至6号低加）612180.122135.7第七级（至7号低力口）591170.04780.53、各工况定义：本工程工况定义采用正C60045-1标准。以IEC60045-1标准定义铭牌功率时，汽轮机各工况定义如下：一、铭牌功率（额定、最大连续功率）工况（TMCR）汽轮发电机组能在下列规定条件下，在保证寿命期内任何时间都能安全连续运行，发电机输出额定功率660MW（当采用静态励磁和/或采用不与汽机同轴的电动主油泵时，扣除各项所消耗的功率），此工况称为额定出力工况，此工况下的进汽量称为额定进汽量，是机组额定、最大连续出力保证值的验收工况。其条件如下：1）额定主蒸汽参数、再热蒸汽参数及所规定的汽水品质；2）汽轮机低压缸排汽背压为：13kPa（a）;（平均背压）3）补给水量为：1.5%;4）所规定的最终给水温度：约275.5oC;5）全部回热系统正常运行，但不带厂用辅助蒸汽；6）电动给水泵正常运行，满足额定给水参数；7）空冷系统满足设计负荷；8）在额定电压、额定频率、额定功率因数0.9（滞后）、额定氢压、发电机效率为99%o二、热耗率验收工况（THA）当机组功率（当采用静态励磁、和/或采用不与汽机同轴的电动主油泵时，扣除各项所消耗的功率）为铭牌功率660MW,除补水率为0%以外其它条件同（TMCR）时称为机组的热耗率验收（THA）工况，此工况为热耗率保证值的验收工况。三、汽轮机组调节门全开（VWO）工况汽轮发电机组在调节阀全开，除进汽量以外其它条件同（THA）时，进汽量不小于105%的铭牌工况进汽量，此工况称为调节门全开（VWO）工况，并作为汽轮机进汽能力保证值和强度保证工况。四、夏季工况汽轮发电机组在额定进汽量及下列规定条件下，保证在寿命期内都能安全连续运行，此工况称为夏季工况，此时机组功率（当采用静态励磁、和/或采用不与汽机同轴的电动主油泵时，扣除各项所消耗的功率）为619.548MW,是机组夏季出力保证值的验收工况。其条件如下1）额定主蒸汽参数、再热蒸汽参数及所规定的汽水品质；2）汽轮机低压缸排汽背压为：32kPa（a）;（平均背压）3）补给水量为：1.5%;4）所规定的最终给水温度：约275.5;5）全部回热系统正常运行，但不带厂用辅助蒸汽；6）电动给水泵正常运行，满足额定给水参数；7）空冷系统满足设计负荷；8）在额定电压、额定频率、额定功率因数0.9（滞后）、额定氢压、发电机效率为99%o五、阻塞背压工况汽轮机进汽量等于铭牌功率的进汽量,在下列条件下，当外界气温下降,引起机组背压下降到某一个数值时，再降低背压也不能增加机组出力时的工况，称为铭牌进汽量下的阻塞背压工况，汽轮机的背压称作铭牌进汽量下的阻塞背压。发电机输出666.178MW（当采用静态励磁和/或采用不与汽机同轴的电动主油泵时，应扣除各项所消耗的功率），其条件如下：1）额定主蒸汽再热蒸汽参数及所规定的汽水品质；2）汽轮机低压缸排汽背压为：7.6kPa;3）补给水量为：0%;4）所规定的给水温度：275.85）全部回热系统正常运行，但不带厂用辅助蒸汽；6）电动给水泵正常运行，满足额定给水参数；7）空冷系统满足设计负荷；8）在额定电压、额定频率、额定功率因数09（滞后）、额定氢压、发电机效率为不低99%o六、高加全切工况汽轮发电机组能在高压加热器全部停运时安全连续运行，除进汽量及这部分回热系统不能正常运行外，其它条件同（THA）,此时机组应能保证输出铭牌功率。机组在任何一台或一组低压加热器停用，其它条件同（THA）时，应能输出铭牌功率。机组在带厂用辅助蒸汽，其它条件同（THA）时，应能输出铭牌功率。带厂用辅助蒸汽工况按汽轮机组输出铭牌功率允许的最大抽汽量考虑，厂用辅助蒸汽抽汽点分别按在高压缸排汽（50th,暂定）、4段抽汽（80th）和5段抽汽（5Oth）o高压缸排汽抽汽与4段、5段抽汽不同时考虑。七、其他工况汽轮机能够安全连续运行的最高允许背压为48kPa,报警背压43kPa,跳闸背压65kPao锅炉应在保证汽机进口蒸汽参数为额定值的条件下，生产足够的蒸汽量,与汽轮机阀门全开（VWO）工况时的流量相匹配。这个蒸汽流量称为锅炉的最大连续蒸发量（BMCR）。发电机的额定容量应与汽轮机铭牌功率工况时的出力相匹配。八、汽轮机应能承受下列可能出现的运行工况：1.汽轮机轴系，应能承受发电机及母线突然发生两相、三相短路、线路单相短路快速重合闸、非同期合闸时所产生的扭矩。2、卖方应提供机组甩去夕卜部负荷时在额定转速下空转（即不带厂用电）持续运行的时间：不大于15分钟。3、汽轮机并网前应能在额定转速下空转运行,其允许持续运行的时间，至少应能满足汽轮机启动后进行发电机试验的需要。4、汽轮机能在低压缸排汽温度不高于93。C下长期运行。卖方应提供高、低压缸排汽温度最高允许运行值。高压缸排汽温度正常运行最高318.7OC报警400OC停机427;低压缸排汽温度:正常运行最高51.04OC报警93,停机121oCo九、热耗率保证值1.机组THA工况的保证热耗率不应高于7764.5kJ/kW.h2、按下式计算汽轮发电机组在THA工况条件下的热耗率（不计入任何正偏差值）。汽轮发电机组热耗率二式中：Wt主蒸汽流量kg/hWr再热蒸汽流量kg/hHt主汽门入口主蒸汽焙kJ/kgHr经再热器的蒸汽焙差kJ/kgHf最终给水焰kJ/kgkWg发电机终端输出功率kWkWe当采用静态励磁和/或采用不与汽轮机同轴的电动主油泵时，各项所消耗的功率按下列条件计算保证热耗率：发电机效率99%再热系统压降：8%1.2、3段抽汽压损：3%,其它各段抽汽压损：4%o
