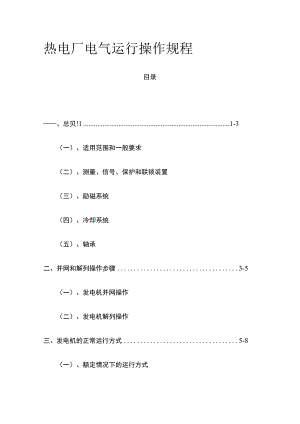

热电厂电气运行操作规程 标准版.docx

热电厂电气运行操作规程目录、总贝!11-3（一）、适用范围和一般要求（二）、测量、信号、保护和联锁装置（三）、励磁系统（四）、冷却系统（五）、轴承二、并网和解列操作步骤3-5（一）、发电机并网操作（二）、发电机解列操作三、发电机的正常运行方式5-8（一）、额定情况下的运行方式（二）、进风温度变动时的运行方式（三）、电压、频率、功率因数变动时的运行方式四、发电机正常运行的监视和检查维护8-13（一）、发电机的起动、并列、加负荷和停机（二）、发电机运行中的监视和检查维护（三）、滑环和励磁机整流子电刷的维护（四）、整流励磁装置的维护五、发电机不正常运行和事故的处理13-20（一）、发电机的事故过负荷（二）、发电机的事故处理（三）、发电机的故障和不正常运行（四）、励磁系统的故障1总则1.1 适用范围和一般要求1.1.1 本规程适用于我公司3MW同步发电机。1.1.2 每台发电机和励磁装置（包括励磁机及各种整流励磁装置），均应有制造厂的定额铭牌。1.1.1 台发电机应按照本单位规定的顺序编号，并将序号明显地标明在发电机外壳上,发电机的附属设备应有相应编号。附属设备的阀门上,也应有编号和名称，并应有箭头标出开闭的方向。1.1.4 为了检查安装和检修后的质量，以及掌握发电机的参数和特性，应按照有关规程的规定进行必要的试验，以决定发电机是否可以投入运行。1.1.5 每台发电机都应有必要的运行备品和技术资料，其主要内容为：a.运行维护所必需的备品；b.发电机的安装维护使用说明书和随机供应的产品图纸；c.发电机安装、检查和交接试验的各种记录；d.发电机运行、检修、试验和停机的记录（包括技术文件）;e.发电机缺陷和事故的记录；f发电机及其附属设备的定期预防性试验及绝缘分析记录；1.1.6 发电机所有的水、气、油管路均应按规定着色。1.2 测量、信号、保护和联锁装置1.2.1 发电机应按照部颁各有关规程的规定装设必要的继电保护、过电压保护、各种联锁装置和监视测量仪表。1.2.2 汽机的危急保安器动作时，应送信号至主控室。1.2.4 发电机应有适当的灭火装置。空气冷却的发电机最好用水灭火。此外，在安装发电机的室内，还应备有电气设备专用的灭火器。1.3 励磁系统1.3.1 火力发电厂应按其机组类型配备励磁机的备用电枢或整流励磁装置的备件。1.3.2 在同一整流子或滑环上，尤其是在同一极性上，应采用同一牌号的电刷。电刷在刷框内应能够上下自由活动（一般间隙为0.10.2mm）。1.3.3 发电机都应装有强行励磁装置和自动调整励磁装置。正常运行中（包括停机和起动时）上述装置必须投入。1.3.4 发电机应装有自动灭磁装置（除无刷励磁系统外），并应在转子线圈绝缘所允许的过电压条件下尽快灭磁。1.4 冷却系统IAl空冷密闭式通风的发电机，应保持通风系统的严密性，一切接缝不严密处应严加堵塞。冷空气室与热空气室应严密隔绝，并均应装设厚玻璃的窥视窗。空气室的门应用金属做成，并应严密，室内应有适当的照明，其开关应装在外面。在空气室和空气道内应清洁无杂物，其墙壁应涂刷浅色的油漆。空气室内应设置水槽，用水管引出室外，以排除内部积水，并可监视冷却器是否泄漏。1.4.1 发电机通风系统不应有短路。发电机的轴封应保持严密或符合制造厂规定。发电机引出线附近，不应有空隙。风扇的方向和风挡板的位置应该正确。1.4.2 向气体冷却器供水的管道系统中应装有能够旋转的网状过滤器。在气体冷却器排水的总管上，应装一个阀门，以便调节水量。这个阀门的操作传动装置，该引到便于操作的地方。对于汽轮发电机，最好引到发电机旁。此外，每一段气体冷却器的进出口也应装设阀门，但只作向各段冷却器供水或停止供水之用，而不作调节各段水量之用。如果气体冷却器的水不由循环水泵供给，而由压力较高的水源供给，则调节水量的阀门，应装在气体冷却器的水管入口处。在此水管上，也要装设压力表和带有水门的保险阀。1.4.3 凡充水的冷却系统，温度应不低于+5。&以冷却器不结露为宜。1.5 轴承1.5.1 在正常运行时，发电机润滑油的入口温度和压力应按制造厂规定控制。1.5.2 当在汽轮发电机的转子上产生高的静电电压时，应在靠近蜗母轮侧的轴上装置接地电刷，一般可经过100300Q的电阻接地。1.5.3 在每一油管上，应安装两个绝缘的法兰盘，以便在发电机运行时检查油管绝缘状况。在全部油管装好后，汽轮发电机和励磁机轴承的绝缘电阻用1000V摇表测量时，不得小于IM。1.5.4 汽轮发电机与励磁机的轴承，应使油不可能飞溅到线圈、滑环和整流子上。2.1发电机并网操作1.接到操作指令2 .检查发电机组有无异常3 .检查并合上励磁变压器0118隔离开关4 .检查并合上励磁PT0127隔离开关5 .检查并合上发电机PT0117隔离开关6 .检查并合上励磁隔离刀闸7 .励磁柜2次回路接通（4个小熔断器合上）8,励磁柜通道切换开关打到投入"位置9 .励磁柜远近切换开关打到近控位置10 .励磁柜工作方式切换开关打到恒电压位置IL合上灭磁开关12 .按下起磁按钮后操作置位按钮缓慢升压至额定电压的百分之50,检查发电机3相电压是否平衡，3相电流应无指示。13 .逐渐缓慢升压至额定值，检查发电机3相电压是否平衡，3相电流应无指示，发电机应无异常现象。14 .核对空载励磁电压，电流应符合规定值。15 .发电机出线Oll开关推至工作位置。16 .同期屏上Oll开关同期点打至接通"位置。17 .同期屏上操作选择开关打至就地位置。18 .同期屏上准同期装置切换开关打至自动位置。19待发电机出线Oll开关自动合闸后，断开同期切换开关至断开位置，并增加励磁使无功增加到（300-500）KVar°20 .通知汽机人员发电机已并网，检查无异后开始发电（增加有功）。21 .汇报值长发电机并网完毕。2发电机解列操作1.接到指令2 .把发电机组有功和无功负荷逐渐降低至零。3 ,断开发电机Oll开关。4 .逐渐降低发电机电压至零。5 .励磁柜上通道切换开关打至切除位置。6 .断开励磁开关。7 .励磁柜2次控制回路断电（断开4个小熔断器）。8 .发电机Oll开关由工作位置遥至实验位置。9 .关闭空冷器进出水阀门。10 .汇报值长发电机已解列。3发电机的正常运行方式3.1 额定情况下的运行方式3.1.1 发电机按照制造厂铭牌规定数据运行的方式称为额定运行方式。发电机可在这种方式下或在出力图的范围内长期连续运行。3.1.2 转子电流的额定值，应采用在额定功率因数和电压波动在额定值的±5%和频率变动在±1%范围内时，能保证发电机额定出力的最大电流值（如不能在电压与额定值相差±5%的情况下进行试验，则可在此范围内试验一点，然后用作图和计算的方法来求得额定转子电流）。3.1.3 发电机投入运行后，未做温升试验前，如无异常现象，即可按照发电机的铭牌数据带负荷。在未进行特殊的温升试验以前，发电机不允许超过铭牌的额定数值运行。3.1.4转子和定子绕组及定子铁芯的最大允许监视温度，为发电机在额定进风温度及额定功率因数下，带额定负荷连续运行时所发生的温度。这些温度根据温升试验的结果来确定。其值应在绝缘等级和制造厂所允许的限度以内。3.1.5 为使沥青云母绝缘的发电机能在较好的条件下工作，当发电机不带全负荷运行时，最好保持定子绕组的温度在6080。C之间。3.2 进风温度变动时的运行方式3.2.1 表面冷却的发电机由于环境温度影响，进风温度超过额定值时，如果转子和定子线圈及定子铁芯的温度，经过试验确未超过其绝缘等级和制造厂允许的温度时，可以不降低发电机的容量。但当这些温度超过允许值时，则应减少定子和转子电流，直到上述允许温度为止。3.2.2 当进风温度低于额定值时，定子和转子电流可以增加到其线圈温度在第3.1.4所规定的范围内。3.2.3 如果发电机尚未进行温升试验，则当进风温度高于或低于额定值时，定子电流的允许值应按下述原则确定：a.当进风温度高于额定值时，可按以下掌握。发电机进风温度最高不允许超过55b.当进风温度低于额定值时，每降低Cz允许定子电流升高额定值的0.5%,此时转子电流也允许有相应的增加。3.2.4 定子与转子电流的增加，对于容量在1800OkVA及以下的发电机，允许增加至进风温度较额定值低15。C为止;对于容量超过18000kVA以上的发电机，则允许增加至进风温度较额定值低10。C为止。如进风温度再降低时，电流值也不得再增加。3.2.5 密闭式冷却的空冷发电机，其最低进风温度，应以空气冷却器不凝结水珠为标准。3.2.6 发电机出风温度不予规定，但应监视进、出风温差。若温差显著增大,则表明发电机冷却系统已不正常,或发电机内部的损失有所增加，应分析原因，采取措施，予以解决。3.3.1 发电机运行电压的变动范围在额定电压的±5%以内而功率因数为额定值时，其额定容量不变。3.3.2 发电机连续运行的最高允许电压应遵守制造厂的规定，但最高不得大于额定值的110%。发电机的最低运行电压应根据稳定运行的要求来确定，一般不应低于额定值的90%o3.3.3 当发电机的电压下降到低于额定值的95%时，定子电流长期允许的数值，仍不得超过额定值的105%。3.3.4 频率变动的范围，不超过±0.5Hzs时，发电机可按额定容量运行。3.3.5 发电机在运行中功率因数变动时，应使其定子和转子电流不超过在当时进风温度下所允许的数值。表面冷却发电机的功率因数，一般不应超过迟相0.95,如有自动调整励磁装置，必要时可以在功率因数为1的条件下运行，并允许短时间在进相0.951的范围内运行。发电机是否能进相运行应遵守制造厂的规定，制造厂无规定的应通过试验来确定。进相运行的可能性决定于发电机端部结构件发热和在电网中运行的稳定性。4发电机正常运行的监视和检查维护4.1 发电机的起动.并列.加负荷和停机4.1.1 当发电机长期处于备用状态时，应该采取适当的措施防止绕组受潮，并保持绕组温度在+5。C以上。4.1.2 发电机安装和检修后，在起动前应将工作票全部收回，并详细检查发电机各部分及其周围的清洁卫生，各有关设备必须完整好用，短路线和接地线必须撤除，以及进行启动前的各种试验（断路器拉合、连锁动作等）o各单位现场规程应对检查项目及起动前的试验项目作出详细规定。4.1.3 全部有关电气设备检查完毕后，在发电机起动前应测量发电机定子及励磁回路的绝缘电阻，绝缘电阻值应作好记录。并记入发电机绝缘记录簿中。测量发电机定子回路绝缘电阻，可以包括连接在该发电机定子回路上不能用隔离开关断开的各种电气设备，并采用10002500V摇表测量。其绝缘电阻值不作规定。若测量的结果较前次有显著的降低（考虑温度和空气湿度的变化，如降低到前次的1/31/5）,应查明其原因并将其消除。测量发电机励磁回路绝缘电阻，应包括发电机转子、励磁机。对各种整流励磁装置是否测量绝缘电阻，应按有关规定的要求进行。测量时应采用500-1000V摇表，其励磁回路全部绝缘电阻值不应小于0.5Md若低于以上数值时，应采取措施加以恢复。如一时不能恢复，则是否允许运行应由发电厂总工程师或生产厂长决定。4.1.4 在合发电机隔离开关以前，应先试验发电机主断路器和自动灭磁开关的拉、合闸（包括两者间的连锁）的情况，情况良好时才能合闸。对于频繁起动的发电机，不必在每次起动前进行上述试验，但每月至少要进行一次。4.1.5 汽轮发电机启动前，对采用准同期并列者，应将励磁调整器（如磁场变阻器或电位器等）调到电压最低位置。对于采用自同期并列者，励磁调整器可放在相当于空载额定电压位置。4.1.6 发电机开始转动后，即应认为发电机及其全部设备均已带电。对安装和检修后第一次起动的机组，应缓慢升速并监听发电机的声音和检查轴承给油情况及振动。当发电机转速达到额定转速的一半左右时，电气值班人员应检查整流子和滑环上的电刷是否有跳动、卡涩或接触不良的现象，如有上述现象，应设法消除。在转速达到额定值时，应检查：a.轴承回油温度和轴瓦温度;b.对空冷发电机应检查发电机冷却系统漏风情况，对漏风处应作标记,以便停机后加以堵塞。4.1.7 对已经变形或经核算可能变形以及制造厂规定需要预热起动的汽轮发电机，在起动时应对转子进行预热。现场规程应具体规定预热方法及有关措施。4.1.8 发电机电压的增加速度不作规定，可以立即升至额定值。有制造厂规定者应按其规定执行。4.1.9 提升发电机的电压时，应注意三相定子电流均等于或接近于零。4.1.10 用准同期并列时,只能在发电机的频率与电网频率相差0.5Hzs以内时接入同期检定装置，并投入同期闭锁装置。在现场规程中，应具体规定各种同期并列的方法和操作顺序以及所使用的开关、插座和同期装置。4.1.11 容量为25000kW以下表面冷却的发电机，如与变压器作单元连接时或直接连接在母线上而在自同期时次瞬间电流的同期分量小于额定电流的倍时，允许用自同期的方法与系统并列。在处理事故时，为了加速事故的处理，容量小于25000kW的任何发电机，在系统运行条件允许的情况下，均可用自同期的方法与系统并列。4.1.12 发电机并入电网以后，有功负荷增加的速度决定于原动机。表面冷却发电机的定子和转子电流增加的速度不受限制。加负荷时必须有系统地监视发电机冷却介质温升、铁芯温度、线圈温度以及电刷、励磁装置的工作情况等。4.1.13 在正常情况下，发电机解列前，必须将有功及无功负荷降到零，然后再拉开发电机的开关,切断励磁,并向主控室发出发电机已解列信号。如果发电机必须停下，电气值班人员应通知值长，然后拉开发电机母线隔离开关。4.1.14 发电机每次停机后，应按第4.1.3条的规定，同样测量定子和励磁回路的绝缘电阻，并检查气体冷却器中的水是否已停止循环。4.2 发电机运行中的监视和检查维护4.2.1 所有安装在发电机仪表盘上的电气表计指示值、发电机定子线圈、定子铁芯和进出风的温度必须每小时记录一次。若有特殊要求时,可以缩短抄表时间，如果装有自动记录仪表，其抄表时间可以延长，具体间隔时间，由现场规程规定。监督定子及励磁回路绝缘的电压表，每班测量一次。轴承绝缘的检查，在机组大、小修后进行。4.2.2 发电机及其附属设备，应由值班人员进行定期的外部检查，检查周期应在规定的范围内。此外，在每次较严重的外部短路以后，必须对发电机进行全面的外部检查。4.2.3 润滑油和轴承的允许温度及油压、进出风温度控制和冷却器水门的调节（在冬季的低负荷机组转带高负荷时尤应注意）均应在原动机规定的范围内。4.2.4 发电机的运行管理与监督，应由电气值班人员与操作运行值班人员担任，其职责分工，应在制度中明确规定。4.3 滑环和励磁机整流子电刷的维护4.3.1 对整流子和滑环的检查和维护，由电气人员负责。制度中应规定检查时间和次数，并应定期用压缩空气吹扫。使用压缩空气吹扫时，压力不应超过0.29421MPa（3kgfcm2）z压缩空气中应无水分和油（可用手试）。4.3.2 在运行中的发电机的整流子、滑环或其它励磁装置上工作时，工作人员应穿绝缘鞋（或铺胶皮垫）、使用绝缘良好的工具并应采取防止短路及接地的措施。当励磁系统有一点接地时尤应特别注意。禁止同时用两手碰触发电机励磁回路和接地部分或两个不同极的带电部分。工作时应穿工作服，禁止穿短袖衣服或把衣袖卷起来。女工还应将长头发卷在帽子内。4.3.3 定期检查整流子和滑环时，应检查下列各点：a.整流子和滑环上电刷的冒火情况；b.电刷在刷框内有无摇动或卡住的情形，电刷在框内应能上下起落，但不得有摇摆情形；C.电刷连接软线是否完整，接触是否紧密良好，弹簧压力是否正常，有无发热，有无碰机壳的情形；d.电刷边缘是否有剥落情形；e.电刷的磨耗程度（应注意电刷磨损的允许程度，此项允许程度应订入现场运行规程中）；f.各电刷的电流分担是否均匀（电刷和联线是否过热）；g.有无由于整流子磨损不匀、整流子片间云母突出或电刷松弛、以及励磁机电枢或全机震动等原因而引起电刷跳动的情形；h.刷框和刷架上有无积垢，若有积垢须用刷子扫除或用吹风机吹净。4.3.4 如果整流子或滑环上有电刷发生火花，应进行处理。但当使用浸酒精的布擦试时，必须很细心地选定适当的擦试地点，使火花不致落到布上引起燃烧。4.3.5 检查电刷时,可顺序将其由刷框内抽出。一般情况下更换电刷时，在同一时间内，每个刷架上只许换一个电刷。换上的电刷须在与整流子直径相等的模型上研磨良好，且新旧牌号须一致。更换电刷的工作应由有经验的人员执行。4.3.6 整流子或滑环表面应无变色、过热现象其温度应不大于120。&4.4 整流励磁装置的维护4.4.1 整流励磁装置中使用可控硅管或硅管整流时，运行中应定期检查硅管及引线等的发热情况以及快速熔断保险动作情况。4.4.2 现场规程应根据所使用的整流励磁装置制定出具体的检查项目、使用及维护方法，以及各种异常或故障的处理规定。5发电机不正常运行和事故的处理5.1 发电机的事故过负荷5.1.1 在事故情况下，允许发电机的定子绕组在短时内过负荷运行，同时也允许转子绕组有相应的过负荷。短时过负荷的允许值应遵守制造厂的规定。对于正常运行时定子或转子线圈温度较高的发电机，应该适当限制短时过负荷的倍数和时间。5.1.2 当发电机的定子电流达到过负倍允许值时，电气值班人员应该首先检查发电机的功率因数和电压。并注意电流达到允许值所经过的时间，按照现场规程的规定，在允许的持续时间内，用减少励磁电流的方法，减低定子电流到正常值，但不得使功率因数过高和电压过低。如果减低励磁电流不能使定子电流降低到正常值时，则必须降低发电机的有功负荷或切断一部分负荷。5.2 发电机的事故处理5.2.1 发电机发生剧烈的振荡或失去同期时（例如由于系统上发生短路、发电机突然减少励磁等），在仪表上有下列指示：a.定子电流表的指针来回剧烈地摆动，定子电流的摆动有超过正常值的情形；b.发电机和母线上各电压表指针都发生剧烈的摆动，经常是电压降低；c功率表的指针在全盘上摆动；d.转子电流表的指针在正常值附近摆动。发电机发出鸣音，其节奏与上列各项表计的摆动合拍，这时电运操作值班人员，应采取下列措施：a.对于无自动调整励磁装置的发电机，应尽可能增加其励磁电流，以创造恢复同期的有利条件；b.对于有自动调整励磁装置的发电机，应降低发电机的有功负荷；c.如果采取上列两项措施仍不能恢复同期时，则根据现场规定向上级报告，经过一定时间（或振荡次数），将发电机或发电厂的一部分与系统解列。5.2.2 当系统内或其他并列运行的发电机发生事故，引起电压下降，发电机的励磁由自动励磁调整器和强行励磁装置增加到最大时，对于空冷发电机,在Imin内电运操作值班人员不得干涉自动调整励磁装置或强行励磁装置的动作。在1分钟以后，则应立即根据现场规定采取措施,以减低发电机的定子与转子电流到正常运行所允许的数值。5.2.3 在发电机主断路器以外发生长时间的短路，且定子电流表的指针指向最大而电压剧烈降低时，如果发电机的保护装置拒绝动作，电运操作值班人员应即用手动把发电机解列。5.2.4 当发电机的断路器自动自电网切断时，电运操作值班人员应立即检查：a.检查自动灭磁开关是否跳开，如果未跳开，就立刻用远方操作按钮将其切断；如果在发电机与断路器之间有支线，则只有当支线开关也同时自动地切断时，才可将自动灭磁开关切断；b.检查危急保安器动作了没有；C.检查由于哪一保护装置的动作使发电机被切断；d.检查是否由于人员误动作而引起，如果确定掉闸是由于人员误动作所引起，则应立即将发电机并入电网；e.根据记录式仪表，查明保护装置的动作是否由于短路故障所引起。5.2.5 如果发电机由于电网内或发电厂母线上的短路过电流保护装置动作应立即查明原因，排除故障后则发电机即可并入电网。5.2.6 当发电机由于内部故障的保护装置动作而掉闸时，除按第424条检查外，还应测量定子绕组的绝缘电阻，并对发电机及其有关的设备和所有在保护范围的一切电气回路（包括电缆在内）的状况、作详细的外部检查，查明有无外部征象（如烟、火、响声、绝缘烧焦味、放电或烧伤痕迹等），以查明发电机有无损坏。此外，应同时对动作的保护装置进行检查，并查问在电网上有无故障。如果检查发电机及其回路的结果并未发现故障，则发电机可从零起升压。升压时如发现有不正常情况，应立即停机。未发现不正常现象，则发电机可并入电网运行。5.2.7 在中性点不接地或经消弧线圈接地的系统中运行的发电机，当发现系统中有一点接地时，应立即查明接地点。如接地点在发电机内部，则应立即采取措施，迅速将其切断。如接地点在发电机以外，亦应迅速查明原因并将其消除。对于容量为2500OkW及以下的汽轮发电机,当接地电容电流小于5A时，在未消除前允许发电机在电网一点接地情况下短时间运行，但至多不得超过2小时；单独接线的发电机变压器组寻找接地的时间至多不得超过30mino对于容量或接地电容电流大于上述规定的发电机，当定子电压回路单相接地时，应立即将发电机从电网解列，并断开励磁。5.3 发电机的故障和不正常运行5.3.1 当发电机或其汽轮机发生需要立即切断发电机的事故时（发现发电机内冒烟、着火、超过规定的严重振动、威胁人员生命等），汽轮机的值班人员应打下危急保安器或操作紧急停机按钮，并给主控室以机器危险的信号。主控室的值班人员当发现机器危险的信号时，如同时看到发电机没有有功负荷,则应立即从电网解列发电机,断开励磁。5.3.2当发电机各部分的温度与正常值有很大的偏差时（发电机绕组和铁芯的温度、冷却气体或水的温度或温升超过正常值等），值班人员必须立即根据仪表检查有无某种不正常的运行情况（三相电流不平衡），同时并查明冷却器阀门是否已全开及冷却水系统是否正常，并将所发现的情况报告给值长和分场的领导人员。值班人员应采取一切措施，查明并消除过热的原因。5.3.3 如果发电机的过热是由于冷却水的中断或进入到冷却器的水量减少，则应立即恢复供水。如果不能恢复，则应减少负荷或将发电机自电网解列。5.3.4 当隐极式发电机的转子绕组发生一点接地时，应即查明故障的地点与性质。如系稳定性的金属接地，对于25000kW以下的发电机，则应在励磁回路中接入两点接地的保护装置，止匕外，仍应尽可能停机检修。5.3.5 当励磁系统发生两点接地时，必须立即解列发电机并用自动灭磁开关切断励磁。当转子绕组有层间短路而引起不允许的振动或转子电流急剧增加时，必须立即减少负荷，解列发电机，并用自动灭磁开关切断励磁。5.3.6 当发电机着火时（从定子端盖窥视孑麻口冷热空气室的窥视窗等处冒出明显的烟气、火星或有绝缘烧焦的气味），汽轮机值班人员应当立即采取下列措施：a.立即打掉危急保安器或操作紧急停止开关；b.如果没有水灭火装置或灭火装置发生障碍而不能使用时，值班人员必须设法使用一切能灭火的装置及时扑灭火灾，但不得使用泡沫式灭火器或砂子灭火（当地面上有油类着火时，可用砂子灭火，但应注意不使砂子落到发电机内或其轴承上）；C.起动汽轮机的辅助油泵，并破坏真空，使汽轮机的转速迅速降低。但为了避免卧轴发电机在扑救火灾时，由于一侧过热而致主轴弯曲，禁止在火灾最后熄灭前，将发电机完全停下，而应保持发电机在额定转速的10%左右转动（可用手动调整汽轮机的进汽量）。5.3.7 当发电机变成电动机的方式运行时，则有功功率表反指示，无功电力表通常指示升高，定子电流表可能稍低，定子电压表和各励磁表计的指示正常。则不应将发电机与系统解列，而应加上有功负荷，使之脱出电动机的运行方式。是否允许发电机变成电动机的方式运行，由汽轮机工作条件决定。5.3.8 当发电机失掉励磁时，其表计的指示如下：转子电流等于或近于零，发电机母线电压通常降低，功率表指示较正常数值低，定子电流表指示升高，功率因数表指向进相，无功功率表指针越过零位，即发电机由系统吸收无功电力，定子电流和转子电压有周期性摆动。5.3.9 整体式或组成式转子的汽轮发电机，在失去励磁时，如果根据电力系统电压降低的条件可以允许，且无损坏发电机的现象（转子绕组两点短路、不允许的振动及着火等），则不必立即将发电机从系统切开，而应立即采取措施，设法恢复励磁。如果不能恢复，则应：a.切断自动灭磁开关，并减低有功负荷到无励磁运行所允许的数值；b查明励磁消失的原因，并尽可能消除它，如果不能在30min内恢复励磁，则应采取措施，将失去励磁的发电机自电网解列。5.3.10 当定子或转子仪表之一突然消失指示时，必须按照其余仪表的指示，检查是否由于仪表本身或其一次、二次回路的损坏。如果是由于仪表或二次回路导线的损坏，应尽可能不改变发电机的运行方式。如果影响发电机正常运行时，应根据实际情况减少负荷或停机处理，并采取措施，以消除所发现的故障。5.3.11 发电机持续允许不平衡电流值，应遵守制造厂的规定。制造厂无规定时，对于空气冷却的发电机，可按照下列规定：a.在按额定负荷连续运行时，汽轮发电机三相电流之差，不得超过额定电流的10%;同时任何一相的电流不得大于额定值。b.在低于额定负荷连续运行时，各相电流之差可以大于上面所规定的数值，但具体数值应根据试验确定。5.3.12 发电机短时间允许的不平衡电流值，应遵守造厂的规定。5.3.13 在作短时间的不平衡短路试验时，发电机定子线圈内的最大电流，一般不得大于额定值的25%o不平衡负荷试验自开始至电流降至零的时间，一般不得超过5分钟。5.4 励磁系统的故障5.4.1 如果发现自动灭磁装置有故障，应将其消除。自动灭磁装置的故障未经消除前，不得将发电机投入运行。5.4.2 当励磁机整流子发生强烈的火花时，不必立即停下发电机，但必须将这些情况立即通知值长，电气值班人员应即采取措施消除火花。对于允许无励磁运行的发电机，主控制室的值班人员应即切断励磁，降低有功负荷至无励磁运行的允许值并迅速消除火花。对于不允许无励磁运行的发电机,应减少励磁或减少发电机的负荷,至消灭不正常现象为止,如果所采取的措施无效,则卸去发电机的负荷,并将发电机自电网解列。当励磁机着火冒烟时,汽轮机值班人员应立即紧急停机,并参照第5.3.5条规定进行处理和灭火。5.4.3 在发电机运行中，当发现励磁机的极性反向时，转子电流表与电压表的指针向相反侧倾斜到头，但发电机的定子表计的指示正常，在此情况下,值班人员不应切断发电机,而只需将连接转子仪表的端子互换。关于互换接头一事，应记载在运行日志上。5.4.4 运行中的发电机，当励磁回路的绝缘电阻突然降低时，应以压缩空气吹净整流子或滑环，以恢复绝缘电阻。如果绝缘电阻不能恢复，则应对发电机严密监视，一有机会就将该发电机停下，查明绝缘电阻降低的原因，并采取措施恢复绝缘。
