电渣压力焊工程施工质量监理细则.docx

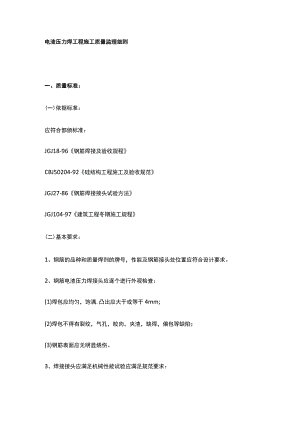

电渣压力焊工程施工质量监理细则一、质量标准：(一)依据标准：应符合部颁标准：JGJ18-96钢筋焊接及验收规程CBJ50204-92硅结构工程施工及验收规范JGJ27-86钢筋焊接接头试验方法JGJ104-97建筑工程冬期施工规程(二)基本要求：1、钢筋的品种和质量焊剂的牌号，性能及钢筋接头处位置应符合设计要求。2、钢筋电渣压力焊接头应逐个进行外观检查：(1)焊包应均匀，饱满,凸出应大于或等于4mm;(2)焊包不得有裂纹，气孔，咬肉，夹渣，缺焊，偏包等缺陷；(3)钢筋表面应无明显烧伤。3、焊接接头应满足机械性能试验应满足规范要求：（1）300个同类型（包括同级别，同直径）的接头为一批，不足300（2）试件（一组三件）的强度必须达到该级别钢筋的抗拉强度；（3）复验的6个试件的抗拉强度，必须大于该级别钢筋规定的抗拉强度。（三）允许偏差项目：1、接头处钢筋轴线偏移不得超过0ld,同时不得大于2mm;2、接头处弯折应小于4。；注：d为钢筋直径二、风险分析：竖向钢筋电渣压力焊用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在4:1范围内）钢筋的连接，由于承载负荷大，既要承收顶压力，又要承受多方位侧拉力，故焊接质量至关重要。容易产生的缺陷为：钢筋轴向偏位、钢筋烧伤、钢筋弯折、焊包不均匀、缺焊、气孔、裂纹、咬肉、夹渣等。钢筋轴向偏位原因分析：1、施焊的上下钢筋端音坏直，弯曲过大。2、钢筋安放不正。3、上下夹钳不同轴。4、上下钢筋纵向肋不在一条直线上。钢筋烧伤原因分析：1.焊钳与施焊的钢筋接触不好，当焊接电流通过时打火放热造成烧伤。2、正在施焊的上钢筋与地线连接的物体短路打火，造成烧伤。以上两种缺陷相当于减小钢筋的使用直径，但只要在施焊中加强检查，这两种缺陷是完全可以避免的。钢筋弯折的原因分析：1、焊接后接头未完全冷却，过早拆下机具2、焊接时顶压力过大，过猛3、由于上钢筋过长，又未采取扶正措施4、钢筋弯折的危害在于减小了钢筋的承载能力焊包不均匀、缺焊、气孔、裂纹、咬肉、夹渣等的原因分析：1、施焊人员操作不当2、焊接电流过大3、焊接电压不稳定4、焊剂受潮或未按规定的时间,温度焙烘5、焊剂在药罐中未塞紧6、焊后保温时间不够上述原因是造成焊接缺陷的主要原因,这些缺陷降低了焊接接头的抗拉强度及抗弯曲能力。为保证焊接工程质量,监理人员尚应注意以下问题：1、加强对钢筋,焊剂的检查,确保其合格。2、注意检查施焊过程中操作人员是否按规范要求进行操作，以控制焊接过程的焊接质量。3、深入现场检杳,对质量不合格的接头一律割去重焊,使焊接质量符合JGJ18-96的要求。4、当环境温度低于-20。C时，不能进行施焊。5、当电源电压下降大于5%时，不宜进行施焊。三、控制点：四、预检项目：五、隐蔽工程：六、实测抽查:七、旁站检查；八、试验项目：九、提供资料：1、钢筋电渣压力施焊方案2、钢筋电渣压力焊焊工的上岗操作证书3、钢筋电渣压力焊设备的型号及附属配套设备型号4、焊剂质保书5、钢筋力学性能试验单6、焊件的机械性能试验报告7、技术核定单8、工程量变更签证9、隐蔽工程验收单（其中17项为施焊前提供）
