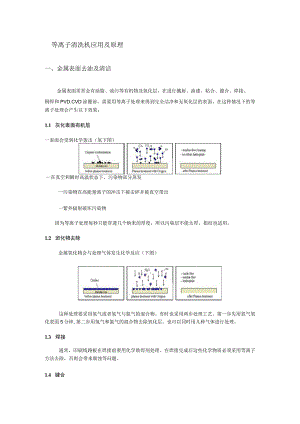

    等离子清洗机应用及原理金属表面去油及清洁.docx

    等离子清洗机应用及原理一、金属表面去油及清洁金属表面常常会有油脂、油污等有机物及氧化层,在进行溅射、油漆、粘合、健合、焊接、铜焊和PVD.CVD涂覆前,需要用等离子处理来得到完全洁净和无氧化层的表面。在这种情况下的等离子处理会产生以下效果:1.1 灰化表面有机层一表面会受到化学轰击(氧下图)一在真空和瞬时高温状态下,污染物部分蒸发一污染物在高能量离子的冲击下被击碎并被真空带出一紫外辐射破坏污染物因为等离子处理每秒只能穿透几个纳米的厚度,所以污染层不能太厚。指纹也适用。1.2 班化物去除金属氧化物会与处理气体发生化学反应(下图)这种处理要采用氢气或者氢气与氮气的混合物。有时也采用两步处理工艺。第一步先用氧气氧化表面5分钟,第二步用氢气和氯气的混合物去除氧化层。也可以同时用几种气体进行处理。1.3 焊接通常,印刷线路板在焊接前要用化学助焊剂处理。在焊接完成后这些化学物质必须采用等离子方法去除,否则会带来腐蚀等问题。1.4 键合好的键合常常被电镀、粘合、焊接操作时的残留物削弱,这些残留物能够通过等离子方法有选择地去除。同时氧化层对键合的质量也是有害的,也需要进行等离子清洁。二、等离子刻蚀在等离子刻蚀过程中,通过处理气体的作用,被刻蚀物会变成气相(例如在使用氟气对硅刻蚀时,下图)。处理气体和基体物质被真空泵抽出,表面连续被新鲜的处理气体覆盖。不希望被刻蚀部分要使用材料覆盖起来(例如半导体行业用格做覆盖材料)。等离子方法也用于刻蚀塑料表面,通过氧气可以灰化填充混合物,同时得到分布分析情况。刻蚀方法在塑料印刷和粘合时作为预处理手段是十分重要的,如PoM、PPS和PTFE。等离子处理可以大大地增加粘合润湿面积。三、刻蚀和灰化PTFE刻蚀PTFE在未做处理的情况下不能印刷或粘合。众所周知,使用活跃的碱性金属可以增强粘合能力,但是这种方法不容易掌握,同时溶液是有毒的。使用等离子方法不仅仅保护环境,还能达到更好效果。(下图)EffecuInaPlam-crackingpolymerchaans-structuringsurfacept<x>ciQgaintermedmelayerC.kVVMWVVVVA½VVVV7½VMWwSWsWSSttWwW?PlrEafterplasmatreMment等离子结构可以使表面最大化,同时在表面形成一个活性层,这样塑料就能够进行粘合、印刷操作。©3MWMWMMWMVMWWAWW祁MWMPIFEOptimumadhesivepower-largeruxfac-cpil10fyeffectByPreffein8mtenlXonthePTFEthegueeffectisenhancedbycapillars.mMenalX/vw,/VYyTV'iVW'yYTywVwyw'vsYvyVY声八1Y-P-FEPTFE混合物的刻蚀PTFE混合物的刻蚀必须十分仔细地进行,以免填充物被过度暴露,从而削弱粘合力。not enough etchedC)C)OOOCo。处理气体可以是氧气、氢气和家气。可以应用于PE、PTFE、TPE、POM、ABS和丙烯。四、塑料、玻璃和陶瓷的表面活化和清洁塑料、玻璃、陶瓷与聚丙烯、PTFE一样是没有极性的,因此这些材料在印刷、粘合、涂覆前要进行处理。同时,玻璃和陶瓷表面的轻微金属污染也可以用等离子方法清洁。等离子处理与灼烧处理相比不会损害样品。同时还可以十分均匀地处理整个表面,不会产生有毒烟气,中空和带缝隙的样品也可以处理。不需要用溶剂进行预处理 所有的塑料都能应用 具有环保意义 占用很小工作空间 成本低廉等离子表面处理的效果可.以简单地用水来验证,处理过的样品表面完全被水润湿。长时间的等离子处理(大于15分钟),材料表面不但被活化还会被刻蚀,刻蚀表面具有最大润湿能力。常用的处理气体为:空气、氧气、氨气、敏氢混合气体、CF4等五、等离子涂镀聚合在涂镀中两种气体同时进入反应舱,气体在等离子环境下汇聚合。这种应用比活化和清洁的要求要严格一些。典型的应用是保护层的形成,应用于燃料容器、防刮表面、类似PTFE材质的涂镀、防水涂镀等。涂镀层非常薄,通常为儿个微米,此时表面的亲和力非常好。常用的有3种情况 防水涂镀一环己物 类似PTFE材质的涂镀含氟处理气体亲水涂镀一乙烯醋酸小型等离子清洗机具有成本低廉、操作灵活的特点,与动辄十几万美元的大型产品相比小型等离子清洁小型机具有以下优点:1、可以更灵活地操作,简便地改变处理气体的种类和处理程序。2、不会对人员的身体造成任何伤害。3、其成本对于等离子处理方法来说是微不足道的。小型等离子设备广泛应用于等离子清洗和表面改性等场合。通过其处理,能够改善材料的润湿能力,使多种材料能够进行涂覆、镀等操作,增强粘合力、键合力,同时去除有机污染物、油污或油脂。其具体应用包括:1、塑料、玻璃和陶瓷表面活化玻璃、陶瓷和塑料(如聚丙烯、PTFE等)基本上是没有极性的,因此这些材料在进行粘合、油漆和涂覆之前要进行表面活化处理。2、金属去油及清洁金属表面常常会有油脂、油污等有机物及氧化层,在进行溅射、油漆、粘合、健合、焊接、铜焊和PVD、CVD涂覆前,需要用等离子处理来得到完全洁净和无氧化层的表面。焊接操作前:通常印刷线路板在焊接前要用化学助焊剂处理。在焊接完成后这些化学物质必须采用等离子方法去除,否则会带来腐蚀等问题。键合操作前:好的键合常常被电镀、粘合、焊接操作时的残留物削弱,这些残留物能够通过等离子方法有选择地去除。同时氧化层对键合的质量也是有害的,也需要进行等离子清洁。特点: 操作简便、成本低廉 高效真空电极 气体流量通过流量计和针阀实现精确控制 功率可在200W以内调节控制(完全能够能够满足清洁需要,200W以上功率用于刻蚀) 自动阻抗匹配 自由设置参数:处理时间、功率、气体、压力安全保护功能:真空触发、舱门锁小型等离子清洗、刻蚀机具有成本低廉、操作灵活的特点,主要适合于大学、科研机构高科技生产单位的以下场合: 半导体开发 集成电路开发 真空电子行业 TEMSEM样品及支架清洁 生命科学实验与动辄十几万美元的大型产品相比具有以下优点1、可以更灵活地操作,简便地改变处理气体的种类和处理程序。2、不会对科研人员的身体造成任何伤害。3、其成本对于等离子处理方法来说是微不足道的。等离子设备广泛应用于等离子清洗、刻蚀、等离子镀、等离子涂覆、等离子灰化和表面改性等场合。通过其处理,能够改善材料的润湿能力,使多种材料能够进行涂覆、镀等操作,增强粘合力、键合力,同时去除有机污染物、油污或油脂。其具体应用包括:1、塑料、玻璃和陶瓷表面活化玻璃、陶瓷和塑料(如聚丙烯、PTFE等)基本上是没有极性的,因此这些材料在进行粘合、油漆和涂覆之前要进行表面活化处理。2、金属去油及清洁金属表面常常会有油脂、油污等有机物及氧化层,在进行溅射、油漆、粘合、健合、焊接、铜焊和PVD、CVD涂覆前,需要用等离子处理来得到完全洁净和无氧化层的表面。焊接操作前:通常印刷线路板在焊接前要用化学助焊剂处理。在焊接完成后这些化学物质必须采用等离子方法去除,否则会带来腐蚀等问题。键合操作前:好的键合常常被电镀、粘合、焊接操作时的残留物削弱,这些残留物能够通过等离子方法有选择地去除。同时氧化层对键合的质量也是有害的,也需要进行等离子清洁。3、等离子刻蚀特点: 操作简便、成本低廉 处理舱可以分层方置样品 高效真空电极 气体流量通过流量计和针阀实现精确控制 手动过程控制+jferTA:onvhlr4Hll,。公台匕地台匕依湍乩酒寸土聿强cnwI-T力玄不如l¼h安全保护功能:真空触发、舱门锁
