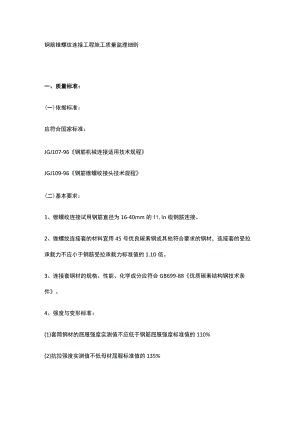

钢筋锥螺纹连接工程施工质量监理细则.docx

钢筋锥螺纹连接工程施工质量监理细则一、质量标准：(一)依据标准：应符合国家标准：JGJ107-96钢筋机械连接适用技术规程JGJ109-96钢筋锥螺纹接头技术规程(二)基本要求：1、锥螺纹连接试用钢筋直径为16-40mm的11,In级钢筋连接。2、锥螺纹连接套的材料宜用45号优良碳素钢或其他符合要求的钢材，连接套的受拉承载力不应小于钢筋受拉承载力标准值的1.10倍。3、连接套钢材的规格、性能、化学成分应符合GB699-88优质碳素结构钢技术条件。4、强度与变形标准：(1)套筒钢材的屈服强度实测值不应低于钢筋屈服强度标准值的110%(2)抗拉强度实测值不低母材屈服标准值的135%(3)接头的机械性能应符合JGJ107-96规程第3.0.5及3.0.6条的规定。(4)承受2%-95%钢筋母材屈服标准值的单向反复加载30次后，其弹性模量应大于母材的85%(三)允许偏差：1、螺牙表面检查按JGJ109-96A.0.1-A.0.2条检查。2、连接套螺牙按JGJ109-96A.0.3条检杳。3、螺纹接头的混凝土保护层可比混凝土设计规定的最小厚度小5mm但不小于15mmo钢筋间距不小于50mmo4、其余按钢筋施工误差考虑。5、轴线倾斜应小于或等于±3mmXY、Z三向位置偏差应小于或等于15mm。二、风险分析：钢筋锥螺纹联接是一种新型的联接方法，它涉及到机械加工及安装精度，因而比一般验钢筋的安装要求更高，在同样施工条件下更易出现质量问题，施工质量不到位，就会产生事故,给工程带来严重隐患。施工前应接头性能型式检验。质量取决联接套所用材料，规定宜用45#优质碳素钢或其他符合要求的钢材。加工精度主要指推螺纹牙的尺寸应符合JGJlO9-96,A.0l-AO2规定，否则联接紧固不到位，其抗拉强度及弹性模量均应符合施工要求；施工连接应使用专用测力扳手，并严格按规定选定扭力矩值，否则接头机械性能不合格，将造成很大隐患；另安装完后尚必须有验收抽查过程，可避免安装时出现的不到位，并按规定抽样做接头试验，不合格不得使用。当钢筋混凝土的工作条件温度低于-IOoC时，接头应作专门试验。三、控制点:四、预检项目：五、隐蔽工程:六、实测抽查:七、旁站检查:八、试验项目：九、提供资料:1、施工组织设计、冬季施工技术措施2、钢筋联接套原材料质保书试验单3、联接套（产品）出厂合格证4、联接接头性能等级试验报告5、质量检验评定表6、接头抽样试验报告,测力抽查记录7、隐蔽工程验收单等
