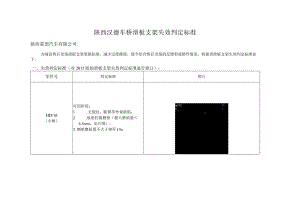

陕西汉德车桥滑板支架失效判定标准.docx

陕西汉德车桥滑板支架失效判定标准陕西重型汽车有限公司:为规范售后市场滑板支架更换标准，减少过度维修。现今结合售后市场的反馈和故障件情况，特提供滑板支架失效判定标准如下:一、失效判定标准（对2015版的滑板支架失效判定标准进行修订）：零件号判定标准照片HD/16（中桥）可用阶段：1 .无裂纹、断裂等外观缺陷；2 .底座轻微磨损（最大磨损量6.5mm、见右图）；3.侧壁磨损量不大于壁厚l3oWK¾k,_,j报废阶段：1.有裂纹、断裂等外观缺陷；2 .底座磨损至螺纹孔孔口（最大磨损量6.5mm见右图）；3 .侧壁磨损量大于壁厚l3oHD/18（后桥）可用阶段：1 .无裂纹、断裂等外观缺陷；2 .行车方向前方表面高度22Irnm（最大磨损量W8mm,见右图）；3 .侧壁磨损量不大于壁厚l3o报废阶段：1.有裂纹、断裂、等外观缺陷；4 .行车方向前方表面高度V21三（最大磨损量8mm、见右图）；5 .侧壁磨损量大于壁厚l3o陕西汉德车桥有限公司营销中心售后服务部2018年3月29日
