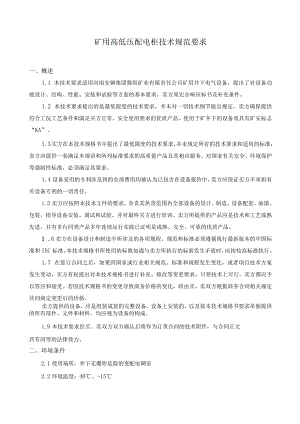

矿用高低压配电柜技术规范要求.docx

矿用高低压配电柜技术规范要求一、概述1.1 本技术要求适用河南安钢集团舞阳矿业有限责任公司矿用井下电气设备，提出了对设备功能设计、结构、性能、安装和试验等方面的基本要求，卖方须完全响应标书及补充条件。1.2 本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方确保提供符合工况工艺条件和满足买方正常、安全使用要求的优质产品。使用于矿井下的设备须具有矿安标志“KA”。1.3买方在本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环境保护等强制性标准，必须满足其要求。1.4设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。1.5卖方应按照本技术文件的要求，负责其供货范围内全部设备的设计、制造、设备配套、油漆、包装，指导设备安装、调试和试验，并对最终买方进行培训。卖方所提供的产品应是技术和工艺成熟先进，并有多台同类产品多年连续运行实践已证明是成熟、安全、可靠的优质产品。1 .6卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国标准和IEC标准。本技术规格书所使用的标准如遇与卖方所执行的标准发生矛盾时，应按较高标准执行。1.7 在签订合同之后，如果因国家或行业相关规范、标准和规程发生变化，或者项目技术方案发生变动，买方有权提出对本技术规格书进行补充、修改等变更要求，只要技术上可行，卖方都应予以答应和接受。若因技术规格书的变更导致商务价格的变化，将由买、卖双方根据商务合同相关规定共同商定变更后的价格。卖方提供的设备，应是组装成套的完整设备，设备上安装的，以及按本技术规格书要求单独提供的所有部件、元件和材料，均应视为设备的构成。1.9本技术要求经买、卖双方双方确认后将作为订货合同的技术附件，与合同正文具有同等的法律效力。二、环境条件2.1使用场所：井下无爆炸危险的变配电碉室2.2环境温度：40、-152.3抗震设防烈度：8度、水平加速度O.1g。2.4相对湿度：95%；2. 5系统中性点接地方式：中性点不接地。2 .6安装地点：井下三、技术标准卖方须执行现行国家标准和行业标准，应遵循的主要现行标准如下：3 .1高压部分矿用一般型电气设备(GB/T12173)金属非金属矿山安全规程(GB16423)高压开关设备和控制设备标准的共用技术要求(GB/T11022)335kV交流金属封闭开关设备(GB/T3906)交流高压负荷开关一熔断器组合电器(GB16926)交流高压隔离开关和接地开关订货技术条件(DL/T486)高压开关设备的共用订货技术导则(DL/T593)交流输变电设备的绝缘配合(GB311.1)交流高压电器在长期工作时的发热(GB763-90)交流高压电器动热稳定试验方法(GB2706)高压开关设备在常温下的机械试验(GB3309)机电产品包装通用技术条件(GB/T13384)电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171)电气装置安装工程高压电器施工及验收规范(GB50147)电气装置安装工程电缆线路施工及验收规范(GB50168)电气装置安装工程接地装置施工及验收规范(GB50169)4 .2低压部分低压成套开关设备和控制设备(IEC439-1)低压成套开关设备(GB7251.1)低压抽出式成套开关设备(JB/T9661)金属非金属矿山安全规程（GB16423）低压开关设备和控制设备总则（GB/T4048-1）低压空气式隔离器、开关、隔离开关及熔断器组合电器（JB4012）绝缘导体和裸导体的颜色标志（GB7947）电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171）户内交流开关柜订货技术条件（DL/T404）电气装置安装工程蓄电池施工及验收规范（GB50172）电气装置安装工程低压电器施工及验收规范（GB50254）以上标准按最新版本执行，当上述标准前后有矛盾时，以较高的标准执行。三、供货范围和供货数量（见附图）供货范围和配置明细应以本技术规格书及附图为准，供货范围须保证设备的成套性及完整性，满足现场安装、调试、和生产需要。若设备配置表中列出的设备、元件清单中存在漏项或者数量不足，所有缺漏项和数量不足项都应视为已经包含在设备总价中，卖方应按本技术规格书的要求完整供货，合同价格不得增加。本投标方所提供的主要设备备件的技术规格不得低于附图所要求。投标人所报品牌质量要求须参考或相当于推荐品牌（详见图纸要求），如选择上述品牌之外的产品，须提供相关技术支持资料，以证明其产品综合性能不低于上述品牌产品，如不提供或所提供的资料不足以证明其产品综合性能不低于上述品牌产品，或评标委员会不认可，视为没有响应招标实质性要求，按废标处理。*投标方所报设备需具有矿用安全标志证书及KA证或MA证。*投标方必须填写附件所示主要设备配置清单。五、技术参数与性能要求5.1 高压开关柜技术要求1 .1.1高压柜技术参数额定电压：6kV2 高工作电压：7.2kV额定电流：630A额定短路开断电流：25kA3 定频率：50HZ5 .1.2性能要求1、高压柜体两面喷塑，开关柜的外壳选用敷铝锌薄钢板，钢板厚度为2mm的敷铝锌板，开关柜的外形应平整美观，开关柜颜色：RAL7035o开关柜应为金属铠装框架结构，并具有良好的手车互换性、密封性，防护等级不低于IP54。2、真空断路器开关柜内，要求其母线、断路器、出线和仪表等均有单独的隔离小室，并按金属铠装结构制造。3、开关柜必须具有五防功能：防止误分合断路器防止带负荷抽出小车防止带地刀送电防止带电合接地刀防止误入带电间隔4、井下配电室的布置可参见相关图纸，开关柜设计应接线方便，满足操作和维护检修要求。开关柜的前、后门应为较链门，后门与接地刀有机械联锁并有固定螺栓。5、柜内带电体之间及带电体对地的间隙应125mm;裸露带电部分对地距离2200mmo6、开关柜中各组件及其支架绝缘件的外绝缘爬距（与最高电压之比）环氧树脂绝缘应不小于2.0cmkVo7、断路器小车应有工作位置、试验位置，各位置均能自动锁位和安全接地，一次插头上装有滑动挡板并与断路器小车联动。开关柜屏体上应设置必要的多功能表、电流表、电压表、远方/就地切换开关、就地控制跳合闸开关等必要的装置。8、开关柜应提供供用户使用的手车工作位置试验位置辅助接点各两对。9、主母线和分支母线应装热缩套管并有色相标贴，主母线联结螺栓应不小于M16,主母线与分支母线联结螺栓应不小于M12且每个连接点不应少于两个螺栓，螺栓应是8.8级，平垫圈应是开关柜专用平垫圈（比普通平垫外径大）。10、铜母线按长期允许载流量选择，且应能承受相当于连接在母线上最大等级的断路器关合电流所产生的电动力，母线、支线用螺栓固定，母线的接头应镀锡。11、开关柜顶应有小母线室且装有30A的接线端子排.每根长度为柜宽。小母线室有翻盖式保护罩。电流互感器的二次回路电缆芯线截面不小于2.5mm2o表计、继电器和控制、信号等必要设备应按设计要求安装在开关柜内，继电器的布置应考虑防震。静态装置和强电二次回路的导线应分开在不同槽内引接，各端子需有标字牌，每排须留有20%的备用端子。每个端子只能接一根导线，内部跨度接线可以接两根导线。12、电缆引入装置：电缆引入装置不应有尖锐棱角，以防损坏电缆；应有夹紧装置,防止电缆转运传递到连接件；应能保证其与固定的外壳符合所要求的防护等级；不装电缆或导管的引入装置的通孔应使用封堵件。进出线开关柜内要考虑安装电缆的方便，并设置电缆接口、必要的封底和一、二次电缆固定支架、电缆卡，并满足必要的防护规范要求。13、紧固件与连接件：紧固件应满足GB3836.1-2010的规定，螺栓直径不小于M6,当小于M6时应采用耐腐蚀材料。与外部连接的连接件应有足够的尺寸，以便与截面积至少等于与电气设备额定电流相对的导线可靠连接。连接件应：可靠地固定、不会自行松动；具有使导体不会从指定位置滑出的结构；保证适当的接触压力。14、接线端子之间及接线端子对地间的电气间隙与爬电距离须符合GB3836.3-2010中的4.3和4.4的规定，并且应按高海拔修正，柜内各相导体的相间及相对地绝缘距离，必须按海拔进行修正，在凝露状态下，各导体相间及相对地绝缘件的外绝缘均满足要求，并且应进行完整的凝露试验。15、所有开关柜内需配套除湿系统，用于防潮防结露，需配置温湿度自动控制器，能设定温度、湿度参数值，配置温度传感器、湿度传感器，加热器等。16、开关柜内高压出线室及控制室照明灯控制电压为AC220V；数显仪表、开关状态显示仪、微机综保装置、小电流接地系统选线装置、控制电压为交直流两用AC220VDC220Vo5.2低压开关柜技术要求5.2.1低压柜技术参数额定工作电压：380V额定绝缘电压：660V额定频率：50Hz额定电流：详见低压配电系统图各回路要求5.2.2低压柜性能要求1、开关柜的结构采用户内全封闭式，采用2mm厚冷轧钢板制成，钢板弯边和型钢焊接成型，防护等级不低于IP54。开关柜的外壳钢板厚度应不小于2un,外观应平整美观，开关柜颜色：RAL7035。结构设计应保证工作人员安全和便于运行、维护、检查、监视、检修和试验。2、开关柜外壳材质符合GB3838.2010的规定，并均应承受lkg7J的冲击强度冲击试验，透明件承受lkg4J的冲击强度冲击试验。3、电缆通过柜底电缆引入装置进出，采用下进下出方式。开关柜门与柜体之间应采用异形橡胶嵌条来达到密封的要求，柜顶宜做成一定的斜度来实现防尘防滴性能。电缆引入装置应有夹紧装置，防止电缆转运传递到连接件，且能保证固定外壳符合所要求的防护等级。不装电缆或导管引入装置的通孔应使用防火封堵件。4、开关柜之间的主回路母线表面需采用绝缘热缩套管封闭，从而保护矿井下潮湿环境下母排间的绝缘性能。开关柜外壳的防护能力应符合GB3836.3-2010第4.9条的规定，防护能力应不低于IP54。开关柜柜内母排应采用铜排，其规格按容量标准配置。开关柜内主要电气元件详见低压配电系统图。5、母线及连接要求a）低压开关柜内的所有母线均应采用铜母线，母线的规格参见低压系统图。b）母线的尺寸、连接及支撑应能承受电气短路故障而产生的电动力，母线连接的接头处应镀锡。c）开关与触头之间的连接线应按开关的额定值配置，并应按温度系数进行修正。d）与外部电路连接的连接件应有足够大的尺寸，以便与截面积至少等于电器设备额定电流相应的导线可靠连接。6、开关柜内部接线应使用阻燃型和耐火型绝缘材料的标准铜导线。二次侧引至端子的铜导线的最小截面应不小于2.5mm2,控制、信号和保护回路的连接铜导线的最小截面应不小于L5mm20接线用防火型槽管保护，外路导线要束在一起,并用夹具固定和支持。导线布置应水平或垂直,导线在槽管中所占空间不超过60%。7、导线不得有接头，柜内导线连接要经过端子板或设备接线端子，一个接线端子的连接导线不得超过2条。所有导线要根据接线进行标识，导线应采用导线鼻与设备连接。柜内端子板应为凹式，螺丝固定型。端子板应有20%的备用，供买方日后使用。8、元件的安装a）安装在低压开关柜内的元件规格型号见低压配电系统图，布置应考虑安全，容易检查和维修等特点。框架断路器需采用抽屉式，采用三段保护的电子脱扣器，额定运行分断能力不低于50kAo馈线塑壳断路器带分励及辅助触点。b）信号灯、按钮、表计等元件应安装在低压开关柜的前面，所有低压开关柜在形式上应保持一致。后门供安装维修使用。紧固件应符合GB3836.1中的规定，螺栓直径应不小于M6,且应采取防止紧固件因振动而松脱的措施。9、低压进线柜各设置1套智能型浪涌保护器和专用后备保护装置，作为低压侧防雷及过电压的有效监测与防控。要求工频小电流快速分段，雷击电流不脱扣。10、卖方投标时在标书中要提供开关柜和主要电气元件（如断路器、交流接触器、继电器、隔离开关等）的制造厂名称和商标、产品合格证等。六、主要元器件要求6.1 高压部分6. 1.1真空断路器1、真空断路器参数内容参数备注额定电流（八）：630真空断路器选用固封极柱式额定电压（kV）12额定短路开断电流（方均根值kA）：25额定频率（Hz）：50额定短路开断电流开断次数（次）：230额定短时耐受电流（kA）：4秒25额定短路关合电流（峰值kA）：63额定峰值耐受电流（峰值）63雷电冲击耐压（峰值kV）：751分钟工频耐压（方均根值kV）：42机械寿命（次）2300002、真空断路器应符合GB、DL.IEC的有关标准。断路器应采用固封极柱式，应具有贮能操作机构，在任何状态都可以电气和机械可靠合分闸。该机构电机电压为交流220V,控制回路电源电压为交流220Vo在65110%额定操作电压下能可靠分闸，在85110%额定操作电压下能可靠合闸。3、除断路器自身控制回路（如跳合闸、储能等）所有辅助接点外，至少应提供8常开，8常闭辅助接点供外部联锁用。辅助开关接点须引至开关柜端子排上，辅助接点的允许载流量不小于10A。应采用质量好设备端子排，各端子需有标字牌，且备用不少于15%,表计、继电器和控制、信号等需牢固安装在开关柜内，同时应考虑防震。4、真空断路器开关柜内，要求其母线、断路器、出线和仪表等均有单独的隔离小室，并按金属铠装结构制造。5、断路器应具有“防跳”功能，在一次合闸指令下只能合闸一次。电气操作的断路器，均有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时，断路器的远方操作回路被闭锁，断路器有汉字分、合闸指示。6.1.2、微机综合保护装置：保护装置要求采用微机型综合保护系统，具有过负荷、速断、零序、低电压、高温报警、超温跳闸等保护功能，整定值设置要保证连续性并能记录故障类别及时间，并需和原井下中央变电所后台无缝对接。6.1.3多功能表及电能计量表：多功能表应具有有功0.5级，无功1级，带RS485通信接口，能检测线/相电压、电流、有功、无功、kWh、COSe等参数，具有电能计量功能。电能计量表要求具有带分时计量及485通讯功能，与供电自动化配合。6.1.4、开关智能操控装置：装置需带两路测温回路,具有动态模拟显示，语音防误动提示，柜内温湿度显示及控制，高压带电显示，人体接近语音提示，远近操作，照明操作，分合闸指示，蓄能指示及通讯接口等功能。6.L5过电压保护器：应根据负荷特点及主开关特性在合适的地方装设过电压保护器，作为操作过电压及雷电过电压保护。过电压保护器单元结构采用大容量氧化锌非线性电阻和放电间隙串联形式，使两者互为保护。放电间隙使氧化锌的荷电率为零，氧化锌非线性电阻又使放电间隙动作后立即熄弧，无续流，放电间隙不再承担灭弧任务。在各种电压波形下放电电压均相等。不受各种过电压波性的影响，工频放电电压分散性小，工放稳定，不会误动作。采用高压硅橡胶外壳结构，具有密封性好，体积小，具有很好的绝缘性能，介电强度高，抗电蚀，耐老化，易安装等特点。1.1.6、 高压电流互感器、电压互感器：采用济源高新、大连一互、大连二互、上海雷兹或同等档次产品。1.1.7、 微断及其他：选择天水213、常熟开关、泰永长征、惠州海格等国内优质产品。接地开关、熔断器、接线端子：采用国内知名品牌公司产品（由厂家配套）。6. 2低压部分以本技术规格书及附图为准7、其他6.1、 清单与资料1、卖方按技术协议书的要求提供详细供货清单。清单中必须包含主要设备配置清单（见附件）。2、乙方负责提供以下资料与文档产品合格证（包括各主要部件）、所有柜箱的矿安证。一次系统图1份电路原理图（含CAD版本）3份柜内元件布置接线图（含CAD版本）3份设备外形布置及安装尺寸图、开关安装图3份检测实验报告1套产品说明书1套用户使用手册1套安装使用说明书1套6.2、 标志及铭牌1、标志在设备明显位置设置铭牌、警告牌和永久性的标志“KA”。KA标志牌符合AQ1043-2007的规定。2、铭牌铭牌须包括：a）铭牌的右上方有明显的“KA”标志；b）矿用产品安全标志编号和矿用合格证书；c）外壳防护等级；d）其它需要标出的参数；e）产品标号、生产厂家及出厂日期。7. 3备品备件卖方向买方提供安装、调试、运行和维护所需的备品备件，按招标文件要求提供详细的安装调试用备品备件（包括消耗性材料）和生产运行用备品备件清单（注明零部件的名称、型号或规格、生产厂家等）。随机易损件免费赠送。8. 4专用工具卖方向买方提供必要的专用工具，提供详细的专用工具清单（注明零部件的名称、型号或规格、生产厂家等）。8、质量保证与售后服务1、本项目由卖方负责免费指导安装调试并提供技术培训，调试费用包括在总价内。2、生产商安标证等资质严禁造假或套用、挂靠资质。一经发现，不论设备是否到货、安装，即按无条件退货处理且设备的拆除费用及来回运费由供货商承担。3、在产品使用过程中，系统发生故隙时，卖方接到现场通知后确保2小时内进行电话回复，先期电话沟通解决问题，如无法在电话沟通中解决问题，须在48小时内派人到现场修复，并协助使用方解决设备出现的各种技术问题,直到正常运行。4、质保期内，在正常使用的情况下，设备故障时，卖方须提供相应的维修更换服务。若设备存在重大的设计缺陷或安全隐患，卖方有义务免费完善地处理缺陷和安全隐患。主要设备配置清单表项目名称：高压部分序号产品名称规格型号单位数量生产厂家一6kV矿用柜/图纸号TSK220-04-01AH1/GKG台21)高压双投隔离开关GN19-12CST/6302)带电显示器3)序号产品名称规格型号单位数量生产厂家二6kV矿用柜/图纸号TSK22（三）4-01TSK280C-04-01AHKAH2/GKG台31)真空断路器VIB-ZBT-12/630-252)电流互感器LFS-IOQ100/50.5/10P103)高压熔断器XRNP-120.5A1)电压互感器JSZW-65)三相组合式过电压保护器UN-TBP-B-7.6F/J6)零序电流互感器HN-LJK-80J50/17)接地开关JN15-12/31.58)电流表YTAI-IBX9)电压表YTAU-3BF10)三相三线多功能电度表DSSDl15M11)微机保护装置NSA-3121D12)开关状态智能控制仪HN-KCC13)序号产品名称规格型号单位数量生产厂家三6kV矿用柜/图纸号TSK280Q-04-01AHl、2/GKG台21)真空断路器VIB-ZBT-12/630-252)电流互感器LFS-IOQ200/50.5/10P103)三相组合式过电压保护器HN-TBP-B-7.6F/J4)零序电流互感器HN-LJK-80J50/15)电流表YTAI-IBX6)电压表YTAU-3BF7)三相三线多功能电度表DSSDl15M8)电流表YTAI-IBX9)微机保护装置NSA-3121G10)开关状态智能控制仪HN-KCC11)序号产品名称规格型号单位数量生产厂家四6kV矿用柜/图纸号TSK280Q-04-01AH3/GKG台11)高压熔断器XRNP-120.5A2)电压互感器JSZW-63)三相组合式过电压保护器HN-TBP-B-7.6F/J1)开关状态智能控制仪HN-KCC5)电压表YTAU-3BF6)序号产品名称规格型号单位数量生产厂家五6kV矿用柜/图纸号TSK280Q-04-01AH4、5/GKG台21)真空断路器VIB-ZBT-12/630-252)电流互感器LFS-IOQ75/50.5/10P103)三相组合式过电压保护器HN-TBP-B-7.6FJ4)零序电流互感器HN-LJK-80J50/15)接地开关JN15-1231.56)电流表YTAl-IBX7)三相三线多功能电度表DSSDl15M8)微机保护装置NSA-3121G9)开关状态智能控制仪HN-KCC10)序号产品名称规格型号单位数量生产厂家六6kV矿用柜/图纸号TSK280Q-04-01AH6、7、8/GKG台31)真空断路器VIB-ZBT-12/630-252)电流互感器LFS-IOQ75/50.5/10P103)三相组合式过电压保护器HN-TBP-B-7.6E/J4)零序电流互感器HN-LJK-80J50/15)接地开关JN15-12/31.56)电流表YTAI-IBX7)三相三线多功能电度表DSSDl15M8)微机保护装置NSA-3121G9)开关状态智能控制仪HN-KCC10)项目名称：低压部分序号产品名称规格型号单位数量生产厂家矿用低压配电柜/图纸号TSK220-04-02/TSK280C-04-02/TSK280Q-04-021DP/GKD台41)断路器GSW3-1600/31250AL2)断路器GSM3-125M/3340/100A13)电流互感器LMZl-0.661500/5A44)漏电检测互感器DLX-I15)绝缘监视及漏电保护装置HXH-IHJXL-IB套16)电度表YTWD-417)电流表YTAI-3BF1500/518)电压表YTAU-3BF0-450V19)序号产品名称规格型号单位数量生产厂家二矿用低压配电柜/图纸号TSK220-04-C2/TSK280C-04-02/TSK280Q-04-022DP/GKD台41)隔离开关GSG2-16003JK1000A12)断路器GSM3-630M3400630A33)断路器GSM3-125M3340100A14)电流互感器LMZl-0.66600/5A35)漏电检测互感器DLX-I46)电流表YTAI-IBF600/537)序号产品名称规格型号单位数量生产厂家三矿用低压配电柜/图纸号TSK220-04-02/TSK280C-04-02/TSK280Q-04-023DP/GKD台41)隔离开关GSG2-16003JK1000A12)断路器GSM3-630M3400630A33)断路器GSM3-400M3340315A14)电流互感器LMZl-0.66600/5A35)电流互感器LMZl-0.66400/5A16)漏电检测互感器DLX-I47)电流表YTAI-IBF600/538)电流表YTAI-IBF400/519)序号产品名称规格型号单位数量生产厂家四矿用低压配电柜/图纸号TSK220-04-02/TSK280C-04-02/TSK280Q-04-024DP/GKD台41)隔离开关QSA-630/3P12)电流互感器LMZl-0.66600/5A33)电流表YTAI-3BF600/514)无功补偿控制器NAD-868K(T)15)抗谐智能电容器ND-TSCS-4OP7(F1)66)序号产品名称规格型号单位数量生产厂家五矿用低压动力柜/图纸号TSK220-04-03l#-lDX(2DXx3DX、4DX)/2#-lDX(2DX>3DX、4DX)PKD台81)隔离开关QSA-8003P12)断路器GSM3-400M330031513)断路器GSM3-250M3300250A44)断路器GSM3-250M3300200A15)断路器GSM3-125M330063A16)断路器GSM3-125M330040A17)电流互感器LMZl-0.66600/5A38)电流表YTA1-3BF600/519)电压表YTAU-3BF0-450V110)序号产品名称规格型号单位数量生产厂家六矿用低压动力柜/图纸号TSK280C-04-03IDX(2DX、3DX、4DX)PKD台41)隔离开关QS-8003P12)断路器GSM3-400M3300315A13)断路器GSM3-250M3300250A44)断路器GSM3-250M3300200A15)断路器GSM3-125M330063A16)断路器GSM3-125M33004017)电流互感器LMZl-0.66600/5A38)电流表YTAI-3BF600/519)电压表YTAU-3BF0-450V110)序号产品名称规格型号单位数量生产厂家七矿用低压动力柜/图纸号TSK280Q-04-03IDX(2DX、3DX、4DX)PKD台41)隔离开关QSA-800/3P12)断路器GSM3-400M3300315A13)断路器GSM3-250M3300250A44)断路器GSM3-250M330020015)断路器GSM3-125M330063A16)断路器GSM3-125M33004017)电流互感器iZl-0.66600/5A38)电流表YTAI-3BF600/519)电压表YTAU-3BF0-450V110)序号产品名称规格型号单位数量生产厂家A矿用照明配电箱/图纸号TSK(220-04-04、280Q-O4-04、2800C-04-042#-lAL>IMX台41)矿用照明变压器KKSG-10kVA380V220V12)小型断路器GSB2-633P25A13)小型断路器GSB2-632P16A54)小型漏电断路器GSB2L-632P16A30mA25)序号产品名称规格型号单位数量生产厂家九矿用照明配电箱/图纸号TSK(220-04-04>28(XH)4-04、280C-04-041#-2AL、3AL、4AL;2#-2AL、3AL、4AL;2MX、3MX>4MX台121)矿用照明变压器KKSG-10kVA380V220V12)小型断路器GSB2-633P40A13)小型断路器GSB2-632P16A64)5)序号产品名称规格型号单位数量生产厂家十矿用现场配电箱/图纸号TSK(2204)4-04、28(XH)4-04、2800C-04-04台161)断路器GSM3-250M3300250A12)十一矿用现场配电箱/图纸号TSK(2204)4-04、280Q-O4-04、2800C-04-04台161)断路器GSM3-250M330020012)十二矿用现场配电箱/图纸号TSK(220-04-04280Q-04-04、2800C-04-04台161)断路器GSM3-250M330016012)+三矿用现场配电箱/图纸号TSK(220-04-04.28(XH)4-04、2800C-04-04台161)断路器GSM3-250M33005012)注：1、本表必须填写。2、本表买方仅提供部分主要设备备件清单，卖方可根据技术规格书及附图自行扩展填报。供货范围须保证设备的成套性及完整性，满足现场安装、调试、和生产需要。若设备配置表中列出的设备、元件清单中存在漏项或者数量不足，所有缺漏项和数量不足项都应视为已经包含在设备总价中，卖方应按本技术规格书及附图的要求完整供货，合同价格不得增加。河南安钢集团舞阳矿业有限责任公司2023年4月19日
