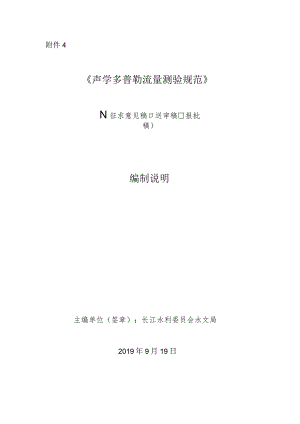

附件4声学多普勒流量测验规范N征求意见稿口送审稿报批稿）编制说明主编单位（签章）：长江水利委员会水文局2019年9月19日一、工作简况1 .任务来源根据水利部水利行业标准制修订计划安排，声学多普勒流量测验规范（SL377-2006）拟进行修订。该项目已列入水利技术标准体系表（2014版）中。2 .工作过程长江水利委员会水文局在接到标准修订任务后，成立了标准起草组，确定了起草组成员。2019年4月20日在江苏省南京召开了第一次标准编制组工作会议，审查了工作大纲，重点围绕着标准编制指导思想、编制原则、编制目的等问题进行深入的讨论、研究，进一步明确了任务分工和后续时间计划安排。2019年6月13日在襄阳召开了修编工作讨论会，进一步明确了若干编制技术问题，对声学多普勒技术发展动态等技术细节进行了讨论。编写组根据分工完成资料收集、初稿编制。2019年9月17日,编写组在湖北省孝感市召开了征求意见稿编制讨论会，对编制的征求意见稿初稿进行了修改，完成了正式标准征求意见稿。3 .主要起草人及工作本标准主要起草单位为长江水利委员会水文局、黄河水利委员会水文局、上海市水文总站、黑龙江省水文局、河海大学。主要起草人：（1）陈松生：总体负责；（2）张明波、梅军亚:技术负责；（3）白亮：术语与定义；（4）香天元、陈建湘：一般规定；（5）蒋建平、原金勇、张美富：走航式ADCP流量测验；（6）宋政峰：固定式ADCP流量测验；（7）拓展翔、李树明：声学点流速仪流量测验；（8）杜耀东、陈建湘：数据处理；（9）赵昕：测验误差来源及精度控制；（10）张志林：声学测沙技术；（11）周波:负责统稿。二、主要内容及来源依据目前所使用的声学多普勒流量测验规范是在引用之初，为统一声学多普勒流量测验与分析计算等方面的技术要求，规范其在水文资料收集中的应用，在2006年水利部水文局的主持下制定的。现如今，该规范已使用13年，通过全国各水文部门的大量比测实验，声学多普勒流速仪无论是在使用还是适用方面都取得了长足的进步，同时也暴露出一些限制水文测验技术创新、水文事业发展的问题，声学多普勒流量测验规范急需完善。因此，对现行声学多普勒流量测验规范进行修订已经成为水文测验方式方法技术创新过程中必不可少的一项工作，更是为推动水文事业发展的一项任务。本标准主要包括走航式声学多普勒流量测验、固定式声学多普勒流量测验、声学点流速仪流量测验、声学测沙等技术与方法。1 .来源依据根据水利部水利行业标准制修订计划安排，声学多普勒流量测验规范(SL377-2006)拟进行修订。该项目已列入水利技术标准体系表(2014版)中。本规范主要参照国际标准ISO/TR24578水文测验声学多普勒明渠流量测验(Hydrometry-AcousticDopplerprofiler-Methodandapplicationformeasurementofflowinopenchannels)和USGSMeasuringDischargewithAcousticDopplerCurrentProfilersfromaMovingBoat。并结合我国广大用户在实践中积累的技术指导文件，主要的技术指标与国际标准和相关规程规范相一致。本标准依据的主要技术文件有：GB/T21699直线明槽中的转子式流速仪检定/校准方法GB/T50095-2014水文基本术语和符号标准GB50159河流悬移质泥沙测验规范GB50179河流流量测验规范SL247水文资料整编规范SL732感潮河段水文测验规范ISOHydrometry-AcousticDopplerprofiler-Methodandapplicationformeasurementofflowinopenchannels（ISOTR24578）USGSMeasuringDischargewithAcousticDopplerCurrentProfilersfromaMovingBoat2 .新旧内容比对与SL337-2006相比，体例格式按照GB/T1.1进行了修改，除编辑性修改外，其主要技术内容变化如下： 增加了2006年以来出现的各类新产品、新技术：进口设备、单频/多频、固定配置/自适应、活塞式/相控阵、国产设备。 增加了声学点流速仪测流内容。 增加了冰期测流内容。 增加了声学多普勒悬沙测验内容。 细化了原规范中部分条文内容，使其更具可操作性：（1）走航式：指导仪器设备选型、仪器检测、测流参数设置、声束对准检查、底沙运动检测与流量校正、成果整理；（2）固定式：H-ADCP.V-ADCP安装与检查，代表流速关系曲线率定与检验。明确了走航式ADCP比测试验的技术要求：对于精度已验证合格且应用广泛的仪器，可不再开展比测试验；对于硬件、固件变化较大的新型设备，还应开展比测试验，以评价仪器的适应性与精度指标；比测试验精度可参考河流流量测验规范中关于流速仪法单次流量测验精度。三、国内外相关标准对比分析1 .与国际相关标准协调性分析ISO于2012年出版了Hydrometry-AcousticDopplerprofiler-Methodandapplicationformeasurementofflowinopenchannels(ISOTR24578)o美国地调局2012年出版了ComputingDischargeUsingtheIndexVelocityMethod技术报告，此报告是利用指标流速法进行流量在线监测的技术文件，主要内容包括测验河段位置选择与仪器选型、ADVM的安装与配置、野外操作规程、室内数据处理规程、回归模型率定等；2013年出版了MeasuringDischargewithAcousticDopplerCurrentProfilersfromaMovingBOat技术报告，该技术文件是美国地调局利用走航式声学多普勒流速剖面仪进行流量测验的技术指导文件，包括仪器设备选型、仪器安装、数据采集、数据处理、仪器检查与维护等技术内容。美国地调局2016年出版了SedimentAcousticIndexMethodforComputingContinuousSuspended-SedimentConcentrations技术报告，此报告规定了利用水平式声学多普勒流速剖面仪进行悬移质泥沙在线监测与分析的相关技术规定；2015年发表了FromMobileADCPToHigh-ResolutionSSC:ACross-SectionCalibrationTool技术文件，提供了走航式声学多普勒流速剖面仪进行含沙量分析的率定工具与方法。此外，TRDI公司在1999年发表了SedimentAcousticIndexMethodforComputingContinuousSuspended-SedimentConcentrations技术文章，介绍了利用走航式声学多普勒流速剖面仪估算含沙量的方法。2 .与国内相关标准协调性分析本标准与水利行业相关的规范主要有河流流量测验规范(GB50179-2015).水文巡测规范(SL195-2015)及水文资料整编规范(SL247-2012)等。与其他行业相关规范的关系有：声学多普勒流速剖面仪(JJGI38-2017)为交通行业技术标准，侧重于计量性能要求、计量器具控制等进行规定；声学多普勒流速剖面仪(GB/T24558-2009)为海洋技术标准，规定了声学多普勒流速剖面仪产品的类型和组成、要求、试验方法、检验规则等；声学多普勒流速剖面仪检测方法(HY/T102-2007)为海洋行业技术标准，规定了声学多普勒流速剖面仪的检测方法；声学多普勒流速剖面仪数据存储格式(HY/T219-2017)为海洋技术标准，规定了声学多普勒流速剖面仪数据存储的数据文件类型要求、数据文件命名要求、数据组成及数据命名要求。本标准为专业性较强的水利行业技术规范，其标准化的对象为声学多普勒法进行流量或泥沙测验的方法、要求。基于本标准提供的水文测验产品，可为水法、防洪法、水污染防治法及水文条例等法律法规的执行提供数据支撑，不会对其带来不利影响，具有良好的协调性。四、重大分歧意见的处理经过和依据无重大分歧意见五、标准中尚存在主要问题和今后需要进行的主要工作无六、标准实施建议建议进行标准宣贯。七、其他说明事项无
