packet tracer官方综合技巧练习 RIPv2.docx

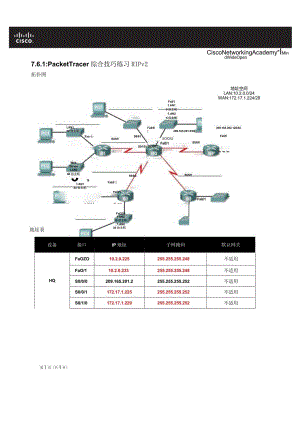

CiscoNetworkingAcademy"IMindWideOpen7.6.1:PacketTracer综合技巧练习RIPv2拓扑图LAN160台主机Fao心S000Fa011.AN15台主机1.AN25台主机地址空间LAN:10.2.0.0/24WAN:172.17.1.224/28S001Fa00/209.165.201.0/30209.165.202.128/30SOIOIQFa00S010/somS000WebServer1.AN260台主机S000S0003Q1.AN130台主机Fa00FaO/1FaOZO1.AN210台主机1.AN230台主机地址表设备接口IP地址子网掩码默认网关HQFaOZO10.2.0.225255.255.255.248不适用FaO/110.2.0.233255.255.255.248不适用S0/0/0209.165.201.2255.255.255.252不适用S0/0/1172.17.1.225255.255.255.252不适用S0/1/0172.17.1.229255.255.255.252不适用第1页（共4页）S0/1/1172.17.1.233255.255.255.252不适用B1FaOZO10.2.0.1255.255.255.192不适用FaO/110.2.0.65255.255.255.192不适用SO/O/O172.17.1.226255.255.255.252不适用B2FaO/O10.2.0.129255.255.255.224不适用FaO/110.2.0.161255.255.255.224不适用SO/O/O172.17.1.230255.255.255.252不适用B3FaO/O10.2.0.193255.255.255.240不适用FaO/110.2.0.209255.255.255.240不适用SO/O/O172.17.1.234255.255.255.252不适用ISPFaO/O209.165.202.129255.255.255.252不适用SOZOZO209.165.201.1255.255.255.252不适用Web服务器网卡209.165.202.130255.255.255.252209.165.202.129PC1网卡10.2.0.62255.255.255.19210.2.0.1PC2网卡10.2.0.126255.255.255.19210.2.0.65PC3网卡10.2.0.158255.255.255.22410.2.0.129PC4网卡10.2.0.190255.255.255.22410.2.0.161PC5网卡10.2.0.206255.255.255.24010.2.0.193PC6网卡10.2.0.222255.255.255.24010.2.0.209PC7网卡10.2.0.230255.255.255.24810.2.0.225PC8网卡10.2.0.238255.255.255.24810.2.0.233目标 根据要求设计并记录编址方案。 选择适当的设备并使用电缆连接设备。 对设备执行基本配置。 测试直接相连设备之间的连通性。 配置RIPv2路由。 配置静态路由和默认路由以访问Imemeh 检验拓扑结构中所有设备之间的连通性。任务1：设计并记录编址方案。步喉1：设计编址方案。根据拓扑图中显示的网络需求，设计适当的编址方案步骤2：记录编址方案。 在拓扑图上的空白处，以点分十进制/斜杠格式写下网络地址 使用纸质说明中提供的表格记录IP地址、子网掩码和默认网关地址。任务2：选择设备并连接设备电缆。步骤1：选择需要的设备。选择您需要的其余设备，并将它们加入到PaCketTraCer的工作区内。步骤2：完成设备电缆连接。根据拓扑结构进行网络布线，注意接口要与任务1中的记录-致。任务3：执行基本配置。步骤1：配置路由器。根据您所做的记录，完成路由器的基本配置。步骤2：配置PCC根据您所做的记录，配置PC的IP地址、子网掩码和默认网关。任务4：测试连通性。继续执行下面的步骤前，请确保每台设备都能ping通其直接相连的邻居。任务5：配置并检验RIPv2路由。步骤1：配置RlPV2。在所有设备上配置RIPv2路由。确保您的配置包括以下设置:禁用自动总结。在没有连接到RIP邻居的接口上停止路由更新。步骤2：检验RIPV2。使用检验命令来检查配置。全部路由器都应收敛于所有1020.0/24和172.17.1.224/28子网。任务6：配置静态路由和默认路由。任务7：测试连通性并检查配置。测试连通性并检查配置。
