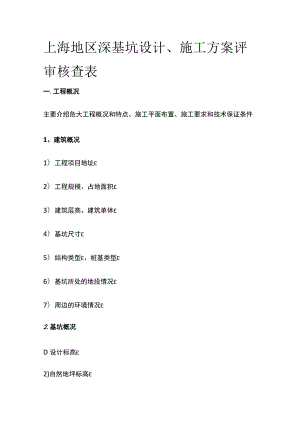

上海地区深基坑设计、施工方案评审核查表.docx

上海地区深基坑设计、施工方案评审核查表一.工程概况主要介绍危大工程概况和特点、施工平面布置、施工要求和技术保证条件1、建筑概况1）工程项目地址£2）工程规模、占地面积£3）建筑层高、建筑单体£4）基坑尺寸£5）结构类型£、桩基类型£6）基坑所处的地段情况£7）周边的环境情况£2.基坑概况D设计标高£2)自然地坪标高£3)基坑开挖深度£4)基坑情况一览表£建筑名称、底板板顶标高(m)、底板厚度(m)、梁或承台厚(m)、垫层厚(m)、坑底标高(m)、坑底标高(m)、基坑面积(m)注明：表中标高均为相对标高3、工程地质条件(提示：根据上海深基坑工程管理规定，前期调查范围从基坑边起，向外至少延展到基坑开挖深度3倍的范围为止)D土层地貌类型£2)土层结构特征£地层特征值、地质时代、土层层号、土层名称、层厚m、层底标高、土层描述3)场地状况£4)地基土构成及特征£5)水纹地质条件£6）基坑内的管线£（提示：了解基坑内平面位置、直径、材料类型、埋深、接头形式、压力、建造年代等）7）不良地质条件£8）土层特性表£（提示：工程地质勘察报告中，要有土的常规物理试验指标，必须提供土的固结块剪内摩擦角,内聚力c、渗透系数K等数据）层序、土层名称、平均层厚（m）、层底标高（m）、重度（kn/rrP）、渗透系数（Cms）4、周边环境1）基坑边到红线距离£2）基坑边到道路距离£（提示：四周市政道路情况、如交通流量、通行能力、路面承载力、人流量、通行规则、交通管理等情况）3）基坑边到建筑距离£（提示：邻近的原有建筑、构筑物的结构类型、层数、基础类型、埋深、基础荷载及上部结构现状，如有裂缝、倾斜等情况，需作标记、拍片或绘图，形成原始资料文件）4）基坑边到地下管线距离£（提示：管、沟、电力电缆和通讯光缆等情况）5）地下管线排布情况、埋设深度、管径、构造、埋设年份、管内压力£6）基坑开挖对周边环境影响£（提示:是否有足够场地供运输车辆运行、堆放材料、停放施工机械、加工钢筋等）5、基坑围护设计参数基坑地面超载取值J基坑等级£（提示：根据基坑工程设计规程DGJ08-61-2010规定）6 .施工条件D施工场地用水£（提示：介绍施工场地用水引入点、管径、埋设方式、用途）2）施工场地用电£（提示：介绍现场用电引入位置、引入方式、电压、线路敷设方式）3）道路交通£（提示：介绍现场主要出入口位置、道路形式、道路宽度、道路走向）4）场地排水、排污£（提示：介绍工程明沟排水排污方式、排水排污走向、）7 .工程难点以周围建筑物、场地有利条件、土层分布情况、场地施工组织情况介绍现场施工难点及情况。二.编制依据：相关法律、法规、规范性文件、标准、规范及施工图设计文件、施工组织设计等；1.住建部标准建筑基坑支护技术规范(JGJ120-2012)£2 .国家标准建筑边坡工程技术规范(GB50330-2013)£3 .国家标准建筑基坑工程监测技术规范(GB50497-2009)£4 .国家标准建筑地基基础设计规范(GB50007-2011)£5 .国家标准建筑地基基础工程施工规范(GB51004-2015)£6 .国家标准建筑地基基础工程施工质量验收规范(GB50202-2002)£7,住建部标准建筑地基处理技术规范(JGJ79-2012)£8 .国家标准建筑结构荷载规范(GB50009-2012)£9 .国家标准混凝土结构设计规范(GB50010-2010)(2015版)£10 .国家标准混凝土结构工程施工规范(GB50666-2011)£11 .国家标准混凝土结构工程施工质量验收规范(GB50204-2015)£12 .国家标准钢结构设计规范(GB50017-2003)£13 .国家标准钢结构工程施工规范(GB50755-2012)£14 .国家标准钢结构工程施工质量验收规范(GB50205-2001)£15 .住建部标准钢筋焊接及验收规程(JGJ18-2012)£16 .上海市标准基坑工程技术规范(DG/TJ08-61-2018)£17 .上海市标准地基基础设计规范(DGJ08-11-2010)£18 .上海市标准基坑工程施工监测规程(DG/TJ08-2001-2016)£19 .上海市标准地基处理技术规范(DG/TJ08-40-2010)£20 .上海市深基坑工程管理规定沪住建规范20194号£21 .上海市建设工程危险性较大的分部分项工程安全管理实施细则沪住建规范(20196号£22 .上海市建设工程基坑降水管理规定沪建管2015946号£23 .上海市房屋建筑工程文明施工提升标准沪建质安2019348号£24 .上海市关于进一步加强本市基坑和桩基工程质量安全管理的通知沪建交2012645号文£25 .业主提供的周边环境资料£26 .建筑总平面图£27 .基坑围护设计蓝图£28 .岩土工程勘查报告£三、施工计划包括施工进度计划、材料与设备计划；1 .总体施工计划施工进度安排原则£主要进度指标£机械资源配置£施工顺序£1）总体施工部署施工布置原则£施工临时设施£施工临时围墙£施工临时道路£施工临时用水£施工临时用电£施工临时排水£2 .施工进度计划人员计划£材料计划£设备计划£四、施工工艺技术：技术参数、工艺流程、施工方法、操作要求、检查要求等；地下结构设计资料主体结构地下工程的设计资料是基坑工程设计的重要依据。一般情况下,基坑工程设计在主体结构设计完成后、基坑工程施工前进行。一些大型的、重要的基坑工程，在主体结构设计阶段即可进行基坑工程的设计工作，以便更好地协调基坑与主体结构之间的关系，如支撑立柱*庄与工程桩的结合、水平支撑与结构楼层标高的协调、地下结构换撑、分隔墙拆除与结构对接等关系的处理。支护结构与主体结构相结合的基坑工程的设计，应与主体结构设计同步进行。利用地下结构兼作基坑支护结构，基坑施工阶段与永久使用期的荷载状况和结构状况有较大差别，结构设计应同时满足各工况下的承载能力极限状态和正常使用极限状态的要求，并应考虑不同阶段的变形协调。基坑工程设计前，应主要掌握以下地下结构工程设计资料：1.主体地下结构的平面布置和形状。包括电梯井、集水井、管道沟等各种落深区域的平面布置和形状，地下室与建筑红线的相对位置。这些资料是选择基坑支护形式、设计支撑的重要依据。若地下室外墙与建筑红线较近，则应采用厚度较小的围护墙，或采用两墙合一地下连续墙；若平面尺寸较大或形状复杂，则应在支撑布置时考虑特殊的形式；若局部区域落深较大或高差较大，则应考虑在该区域采取临时支护或土体加固措施。2、主体工程基础桩位布置图。支撑立柱设置时应考虑尽量利用工程桩，以节约成本。3、主体地下结构的层数、各层楼板和底板的布置与标高、地面标高等。根据结构标高和结构形式，可确定基坑的开挖深度，从而选择合适的支护结构形式、确定支撑布置形式和支撑标高、制定降水和土方开挖方案。根据结构形式，可选择合适的换撑形式。4、主体结构顶板的承载能力。施工阶段可根据地下室顶板的设计承载力，确定合理的施工平面布置，以加快施工速度。三、基坑支护设计：依据建筑基坑支护技术规程(JGJ12099)、工程地质勘察报告进行支护方案选择及设计，内容有：1 .设计原则(3.1.1.3.13.3.1.4,3.1.5、3.1.6条)；2 .支护结构选型(3.3.1.3.3.2.3.3.3条);3 .荷载标准(3.4、3.5条);4 .质量检测(3.6条)。四、支护施工工序及施工方法：根据选择的支护方案和支护设计，安排支护施工工序及施工方法。如采用挡土板桩,施工顺序：建筑工程定位一板桩墙定位一安装导向围檄一沉打板桩一拆除导向围檀一安装拉锚或支撑装置一挖土(视基础深度，确定分层开挖厚度和相应支护设施)一基础施工一填土一拆除拉锚或支撑一拔除板桩。挡土板桩施工必须做到：1 .确保坑壁稳定，施工安全;2 .确保邻近建筑物、构筑物和管线安全；3 .考虑基础施工各工序如挖土、模板安装、钢筋绑扎、混凝土浇捣便于进行；4 .尽可能施工简便、经济合理。五、基坑施工：1 .基坑开挖基坑开挖应根据支护结构设计、降排水要求，确定开挖方案。基坑边界周围地面应设排水沟，且应避免漏水、渗水进入坑内；放坡开挖时，应对坡顶、坡面、坡脚采取降排水措施。基坑周边严禁超堆荷载。内容应包括：开挖机械的选型，开挖程序，机械和运输车辆行驶路线,地面和坑内排水措施，冬季、雨季、汛期施工措施等。2 .开挖监控：基坑开挖前应作出系统的开挖监控方案，监控方案应包括监控目的、监测项目、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等(建筑基坑支护技术规程(JGJ12099)3.8条)。五.施工安全保证措施：组织保障措施、技术措施、监测监控措施等；七、安全保证措施1 .基本措施建立健全施工安全保证体系，落实有关建筑施工的基本安全措施等内容。2 .结合工程特点采取安全技术措施，必须包括紧急应急措施。六、施工管理及作业人员配备和分工：施工管理人员、专职安全生产管理人员、特种作业人员、其他作业人员等；七、验收要求：验收标准、验收程序、验收内容、验收人员等；八、应急处置措施；八、地下水控制地下水控制的设计和施工应满足支护结构设计要求，应根据场地及周边工程地质条件、水文地质条件和环境条件并结合基坑支护和基础施工方案综合分析、确定。内容如地下水控制方法；涌水量估算；降水措施等。九.计算书及相关施工图纸。计算书附图：周边环境示意图（提示：标注有新建项目与周边建筑物、道路、管线位置信息）基坑围护平面图基坑围护剖面图基坑支撑平面布置图立柱平面布置图基坑井点降水平面布置图暗浜加固平面布置图围护结构节点大样图施工场地平面布置图主要施工机械设备表基坑安全防护做法图基坑内外排水图
