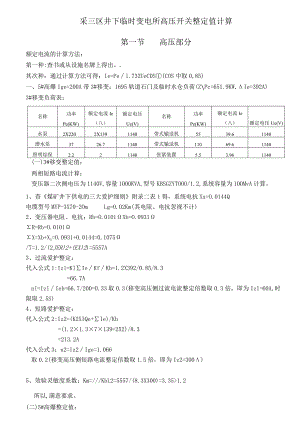

采三区井下临时变电所高压开关整定值计算第一节高压部分额定电流的计算方法：第一种:查书或从设施名牌上得出。.其次种：通过计算方法可得：Ie=Pel.732UeC0S(COS中取0,85)一、5#高爆Ige=200A带3#移变：1695轨道石门及临时水仓负荷(ZPc=651.9KW,Ie=392A)3#移变负荷表：名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)水泵2X2202X1391140带式输送机5539.61140潜水泵3726.71140带式输送机11069.61140照明综保2.221140张紧装置5.53.961140(一)3#移变整定值：两相短路电流计算：变压器二次侧电压为1140V,容量1000KVA,型号KBSGZYTOOO/1.2,系统容量为100MvA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0144Q电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0101Xb=O.0931R=Rb=O.0101X=Xb+Xx=O.0931+0.0144=0.1075/7=1.2/(2JER)2+(EX)2)=5557A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.2X392/0.85/8.3=66.7Anl=IzlIeb=66.7/200=0.33取0.3(移变高压侧过流电流整定倍数取0.3倍，即为Izl=60A,时限取2.5S)4、短路爱护整定：代入公式2:Iz2=(K2XIQe+Ie)/Kb=(1.2×1.3×7×139+252)/8.3=213.2A代入公式3：n2=Iz2Ige=1.066取0.2(移变高压侧短路电流整定倍数取1.5倍，即为Iz2=300)5、效验灵敏度系数：Km=/KbL2=5557/(8.3X300)=3.35>1.2所以,满意要求。(二)5#高爆整定值：两相短路电流计算：变压器二次侧电压为1140V,容量IoOOKVA,型号KBSGZY-100O/L2,系统容量为100MVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0144。电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0101Xb=O.0931R=Rb=O.0101X=Xb+Xx=O.0931+0.0144=0.10757=1.2/(2J(ZM2+(ZX>)=5557A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.3X1.2X392/0.85/8.3=86.69Anl=IzlIge=O.43取0.4(高爆过流电流整定倍数取0.4倍,即为IZI=80A,时限取3S)4、短路爱护整定：代入公式2:IZ2=(K2XIQe+Ie)/Kb=(1.2×1.3×7×139+252)/0.85/8.3=285.59代入公式3n2=Iz2Ige=1.42取1.4(高爆短路电流整定倍数取1.5倍，即为Iz2=300A)5、效验灵敏度系数：Km=/i27KbIz2=5557(8.3×300)=3.35>1.2所以,满意要求。二、7#高爆Ige=200A带1#移变：主风机专线(ZPe=208KW,Ie=218A)7#高爆负荷表：名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)风机2X302X32.8660风机222X24660(一)1#移变整定值：两相短路电流计算：变压器二次侧电压为690V,容量630KVA,型号KBSGZY-630/0.69,系统容量为100MVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048。电缆型号MYP-3义95TOmLg=O.OlKm(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0056Xb=O.0415R=Rb=O.0056X=Xb+X=O.0415+0.0048-0.0423/尸Ue(2(O2+(X)2)=8085.5A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.2×1.3×2180.85/14.5=33.83Anl=IzlIeb=21.2/500=0.068取0.01(移变高压侧过流电流整定倍数取0.01倍，即为IZl=50A,时限取2.5S)4、短路爱护整定：代入公式2:Iz2=(K2×IQe+Ie)/Kb=1.2×7×2180.85/14.5=157.86A代入公式3：n2=Iz2Ieb=0.315取0.3(移变高压侧短路电流整定倍数取0.3倍，即为Iz2=150A)5、效验灵敏度系数：Km=Zi2VKbIz2=8085.5/(14.5×150)=3.72>1.2所以,满意要求。(二)7#高爆整定值：两相短路电流计算：变压器二次侧电压为690V,容量630KVA,型号KBSGZY-630/0.69,系统容量为IOoMVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048Q电缆型号MYJV22-3X50-10mLg=O.OlKm(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0056Xb=O.0415R=Rb=O.0056X=Xb+Xx=O.0415+0.0048=0.0423炉二呢/(2J(Z砂+(2乂)2)=8085.5A3、过流爱护整定：代入公式1:1ZI=KlIeKfKb=1.3X1.2X1.3X218/0.85/14.5=38.IlAnl=0.19取0.3(高爆过流电流整定倍数取0.3倍，即为IZl=60A,时限取3S)4、短路爱护整定：代入公式2:IZ2=(K2XIe)/Kb=(1.3×1.2×7×218)/0.85/14.5=205.22A代入公式3：n2=Iz2Ige=1.026取1(高爆短路电流整定倍数取1倍，即为Iz2=200A)5、效验灵敏度系数：Km=Zi27KbIz2=8085.5/(14.5×200)=2.78>1.2所以,满意要求。三、8#高爆Ige=100A带6#干变：备用风机专线(ZXPe=208KW,Ie=218)所以，整定值与7#高爆全都，即：过流爱护带定：IZ1=6OA,时限取3S；短路爱护整定：Iz2=200A0四、6#高爆Ige=100A带4#移变：1695回风石门、轨道上山、回风上山及运输上山660V动力(Pe=750.5KW,Ie=820.8A)4#移变负荷表:名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)扒渣机4549.2690喷浆机5.56690潜水泵3740.5690绞车132144.3690潜水泵7.58.2690刮板运输机5560690(一)4#移变整定值：两相短路电流计算：变压器二次侧电压为690V,容量100oKVA,型号KBSGZYTOOO/0.69,系统容量为IoOMVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048Q电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0095Xb=O.02109R=Rb=O.0095X=Xb+Xx=O.02109+0.0048=0.02589j>=Uc(2J(Z2+()2)=12510A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.2X820.8/0.85/14.5=79.9Anl=Izl/Ieb=79.9/500=0.1248取0.12(移变高压侧过流电流整定倍数取0.12倍，即为IZI=60A,时限取2.5S)4、短路爱护整定：代入公式2:Iz2=(K2×IQe+Ie)/Kb=(6X344.34+476.3)/14.5=373.075A代入公式3：n2=Iz2Ieb=0.746取08(移变高压侧短路电流整定倍数取0.8倍，即为Iz2=400A)5、效验灵敏度系数：Km=Zi27KbIz2=12510(14.5×400)=2.16>1.2所以,满意要求。(二)6#高爆整定值：(TA比100/5Ige=100A)两相短路电流计算：变压器二次侧电压为690V,容量IoooKVA,型号KBSGZYToOO/0.69,系统容量为100MVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048Q电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0095Xb=O.02109R=Rb=O.0095X=Xb+Xx=O.02109+0.0048=0.02589j=Uc(2J(ZR)?+(Zx)2)=12510A3、过流爱护整定：代入公式IrIzl=KlIeKfKb=1.2X820.8/0.85/14.5=79.9Anl=Iz2Ieb=79.9/100=0.799取0.8(高爆过流电流整定倍数取0.8倍,即为Izl=80A,时限取3S)4、短路爱护整定：代入公式2:IZ2=(K2×IQe+Ie)/Kb=(1.2×7X344.34+476.3)/14.5=327.68A代入公式3n2=Iz2Ieb=3.28取3(高爆短路电流整定倍数取3倍，即为Iz2=300A)5、效验灵敏度系数：Km=i27KhIz2=12510(14.5×300)=2.88>1.2所以,满意要求。五、1#高爆Ige=200AI回进线：带变电所全部负荷(EPe=1818.4KW,Ie=105A)1#高爆整定值：2、过流爱护整定：代入公式1:1Zl=KlIeKfKb=1.3X1.2X105/0.85/1(Kb=IOkV/1OkV=1)=204.75Anl=Iz2Ige=L023取1.2(高爆过流电流整定倍数取L2倍，即为IZ1=24OA,时限取5S)3、短路爱护整定：代入公式2:IZ2=(K2XIQc+Ie)/Kb=(1.2×6×105)/O.85/1=889.4A代入公式3：n2=IZ2Ige=4.44取4(高爆短路电流整定倍数取4倍，即为IZ2=800A)4、效验灵敏度系数：Km=i27KhIz2=12510(1×800)=15.63>1.2所以,满意要求。六、2#高爆Ige=200II回进线：带变电所全部负荷所以，整定值与1#高爆全都，即：过流爱护整定：IZ1=24OA,时限取5S；短路爱护整定：IZ2=800A.七、10#高爆Ige=200联络高爆所以，整定值与1#高爆全都，即：过流爱护整定：IZ1=24OA,时限取5S；短路爱护整定：IZ2=800A.其次节低压部分一、3#移变带临时水仓1#和2#水泵1、3-3馈电开关4-1馈电开关，型号为BKDl6-400,带采三区临时水仓22OkW水泵；总负荷为220kw,最大功率为220kw,电压114OV(1)过流爱护整定：依据阅历值取K=O.7,计算Ie=KPe=220X0.7=154代入公式Kl=L21.8。kl取1.3:Izi=KlIe=I.3×154=184.8A,取Iz=200A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:Iz2=K2IQe+Ie=184.8×7=1293A(K2=7)所以短路电流整定取1400A(3)最小两相短路电流计算：3#移变二次侧电压为1200V,容量100O次A,型号KBSGZYTOOO/1.2。最远点电缆型号及长度为：MYP-3×70-15m和MYP-3×35-10m,电缆换算长度为25m查表得远端最大两相短路电流为：y=5109A效验灵敏度系数：Km=/27Iz2=5109/1400=3.5>1.2满意要求。2、4-2馈电开关(1)4-2馈电开关，型号为BKDI6-630,带1695轨道石门皮带、巷道照明，人车等候碉室皮带；总负荷为172kw,最大功率为2X55kw,电压114OV过流爱护整定：过流爱护整定：依据阅历值取K=O7,计算Ie=KPe=172X0.7=120.4代入公式KI=L21.8。kl1.2:Izi=KlIe=L2×120.4=144.8A,取Iz=150A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:Iz2=K2IQe+Ie=120.4×6+62×0.7=765.8A(K2=6)所以短路电流整定取80OA(3)最小两相短路电流计算：3#移变二次侧电压为1200V,容量IoOOKVA,型号KBSGZY-1000/1.2。最远点电缆型号及长度为：MYP-3×95-550m+MYP-3×35-40,换算电缆长度为：409.3m查表得远端最大两相短路电流为：y=2600A效验灵敏度系数：Km=I/1,2=2600/800=3.25>1.2所以，满意要求。3、3-2馈电开关带采三区临时水仓1#水泵220kw的整定值与3-3一样。(1) Iz=150A(2) Iz2=8OOA二、1#移变带风机专线1、1-2馈电开关1-2馈电开关，型号为BKDI6-400,带1498回风石门主风机，总负荷为Mkw,最大功率为2X22kw,电压660vo(1)过流爱护整定：依据阅历值取K=LL计算Ie=KPe=44X1.1=48.4A代入公式KI=L21.8okl取1.2:Izi=KlIe=L2×48.4=58.08A,取Iz=60A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:Iz2=K2IQe+Ie=48.4×6=290.4A(K2=6)所以短路电流整定取30OA(3)最小两相短路电流计算：1#移变二次侧电压为690V,容量630KVA,型号KBSGZY-630/0.69最远点电缆型号及长度为：MYP-3×95-25m+MYP-3×50-300,换算电缆长度为：312.5m查表得远端最大两相短路电流为：/y=2229A效验灵敏度系数：Km=/27Iz2=2229300=7.4>1.2所以，满意要求。2、1-3馈电开关与1-2馈电开关的整定值一样，型号为BKDI6-400,带主风机，总负荷为44kw,最大功率为2X22kw,电压660Vo所以1-3馈电开关：IZ1=6OAIZ2=300A3、1-5馈电开关1-5馈电开关，型号为BKDI6-400,带1498运输石门主风机，1600运输石门备用风机，总负荷为170kw,最大负荷为2X55kw,电压660v(D过流爱护整定：依据阅历值取K=LL计算Ie=KPe=170×l.1=187A代入公式KI=L21.8okl取1.2:Izi=KlIe=L2×187=224.4A,取Iz=250A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:必=K2IQe+Ie=187×6=1122A(K2=6)所以短路电流整定取1200A(3)最小两相短路电流计算：1#移变二次侧电压为690V,容量630KVA,型号KBSGZY-630/0.69最远点电缆型号及长度为：MYP-3×35-30m+MYP-3X70-200,换算电缆长度为：187.Im查表得远端最大两相短路电流为：/=3097A效验灵敏度系数：Km=/iz2=30971200=2.58>1.2所以，满意要求。4、1-0总馈电开关1-0馈电开关，型号为BKDI6-630,总负荷为258w,最大功率为2X55kw,电压660V过流爱护整定：依据阅历值取K=LL计算Ie=KPe=258×1.1=283.8A代入公式Kl=L21.8okl取1.2:Izi=KlIe=L2×283.8=341A,取Iz=350A,时限取2.5S。(2)短路爱护继电器动作值整定：代入公式2:Iz2=K2IQe+Ie=283.8X6=18OoA(K2=6)所以短路电流整定取1800A(3)按3馈电所带负荷最远点最大两相短路校验效验灵敏度系数：Km=Zi27Iz2=30971800=1.72>1.2所以，满意要求5、1-0旁路1-0旁路总开关负荷与IT)总馈电开关全都，开关型号，电缆型号及长度基本相同，所以其整定值与1-0总馈电开关全都，即:IZ1=35OA,时限取2.5S；IZ2=1800A6、备用风机开关型号，电缆型号及长度基本相同，所以其整定值与主风机对应开关全都，即：(1)2-2开关:负荷44kW,过流IZ1=6OA,时限取2S；速断：IZ2=300A;(2)2-5开关：负荷44kW,过流IZ1=6OA,时限取2S；速断：IZ2=300A;(3) 2-6开关：负荷154kW,过流IZ1=25OA,时限取2S；速断：IZ2=1100A;(4) 2-0总馈电开关:负荷242kW,过流IZ1=35OA,时限取2.5S；速断:IZ2=1800A;(5)2-0旁路开关：过流IZI=350A,时限取2.5S；速断：IZ2=1800A;三、6#高爆：带4#移变1、6-1馈电开关6-1馈电开关，型号为BKDI6-400,带采三区人车等候碉室潜水泵；总负荷为22.5kw,最大负荷为7.5kw,电压660v(1)过流爱护整定：依据阅历值取K=LL计算Ie=KPe=22.5×1.1=25.5A代入公式KI=L21.8okl®1.2:Izi=KlIe=L2×25.5=30.6A,取Iz=35A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:Iz2=K2IQe+Ie=25.5×6=153A(K2=6)所以短路电流整定取160A(3)最小两相短路电流计算：4#移变二次侧电压为690V,容量IOoOKVA,型号KBSGZY-1000/0.69最远点电缆型号及长度为：MYP-3×35-50m,换算电缆长度为：68.5m查表得远端最大两相短路电流为：/=5440A效验灵敏度系数：Km=，2)/lz2=5440160=34>1.2所以，满意要求。2、6-3馈电6-3馈电开关，型号为BKDI6-400,带1695专用回风石门皮带，轨道上山回风联巷溜子、翻肝笼;总负荷为210kw,最大功率为132kw,电压660V(1)过流爱护整定：依据阅历值取K=LL计算Ie=KPe=210×l.1=231A代入公式KI=L21.8o口取1.2:Izi=KlIe=I.2×231=277A,取Iz=300A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:5=K2IQe+Ie=132×1.1×6+78×1.1=1102.IA(K2=6)所以短路电流整定取1200A(3)最小两相短路电流计算：4#移变二次侧电压为690V,容量IoOOKVA,型号KBSGZYTOOO/0.69最远点电缆型号及长度为：MYP-3×35-30m+MYP-3×70-200,换算电缆长度为：187.Im查表得远端最大两相短路电流为：/=3097A效验灵敏度系数：Km=/27Iz2=3097/1200=2.58>1.2所以，满意要求。3、6-4馈电6-4馈电开关，型号为BKDI6-400,带回风上山耙渣机、喷浆机、水泵、绞车、信号综保；总负荷为250kw,最大负荷为132kw,电压660v过流爱护整定：依据阅历值取K=LL计算Ie=KPe=250×l.1=275A代入公式KI=L21.8。kl1.2:Izi=KlIe=L2×275=330A,取Iz=350A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:Iz2=K2IQe+Ie=132×1.1×6+118×1.l=1016(K2=6)所以短路电流整定取1200A(3)最小两相短路电流计算：4#移变二次侧电压为690V,容量IOoOKVA,型号KBSGZYTOoo/0.69最远点电缆型号及长度为：MYP-3×70-350m+MYP-3×25-40,换算电缆长度为：332m查表得远端最大两相短路电流为：y=2683A效验灵敏度系数：Km=/J)/iz2=26831200=2.2>1.2所以，满意要求。4、6-5馈电(1)6-5馈电开关，型号为BKDI6-400,带回风上山以及1600回风石门耙渣机、喷浆机、水泵、绞车、信号综保；总负荷为210kw,最大功率为132kw,电压660V(1)过流爱护整定：依据阅历值取K=LL计算Ie=KPe=210×l.1=231代入公式Kl=L21.8okl取1.2:Izi=KlIe=L2×231=277A,取Iz=300A,时限取2S。(2)短路爱护继电器动作值整定：代入公式2:以二K2IQe+Ie=132×1.1×6+78×1.1=1102.IA(K2=6)所以短路电流整定取1200A(3)最小两相短路电流计算：4#移变二次侧电压为690V,容量IOoOKVA,型号KBSGZYT000/0.69最远点电缆型号及长度为：MYP-3×35-30m+MYP-3X70-250,换算电缆长度为：230m查表得远端最大两相短路电流为：/=3097A效验灵敏度系数：Km=I/)/iz2=30971200=2.58>1.2所以，满意要求。5、6-0馈电(1)6-0馈电开关,型号为BKDI6-630Z,总负荷为685kw,最大负荷为132kw,电压660V过流爱护整定：依据阅历值取K=LL计算Ie=KPe=445×1.l=490A(P=Kx×Pe=O.65×685=445kW)代入公式KI=L21.8o口取1.2:Izi=KlIe=I.2×490=587A,取Iz=630A,时限取2.5S。(2)短路爱护继电器动作值整定：代入公式2:5=K2IQe+Ie=132×1.1×6+553×1.l=1590A(K2=6)所以短路电流整定取1890(3)按1-3馈电所带负荷最远点最大两相短路校验效验灵敏度系数：Km=/27Iz2=30971890=1.6>1.2所以，满意要求
