欢迎来到课桌文档! | 帮助中心 课桌文档-建筑工程资料库
课桌文档
全部分类
  • 党建之窗>
  • 感悟体会>
  • 百家争鸣>
  • 教育整顿>
  • 文笔提升>
  • 热门分类>
  • 计划总结>
  • 致辞演讲>
  • 在线阅读>
  • ImageVerifierCode 换一换
    首页 课桌文档 > 资源分类 > DOCX文档下载

    光伏组件常见质量问题.docx

    • 资源ID:566499       资源大小:33.62KB        全文页数:23页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    会员登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    用户名和密码都是您填写的邮箱或者手机号,方便查询和重复下载(系统自动生成)
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP免费专享

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    光伏组件常见质量问题.docx

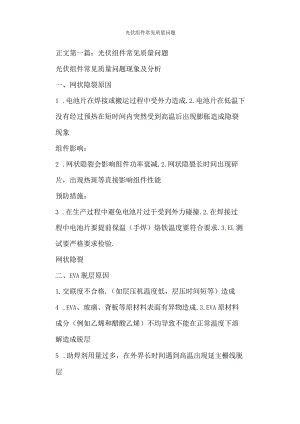

    光伏组件常见质量问题正文第一篇:光伏组件常见质量问题光伏组件常见质量问题现象及分析一、网状隐裂原因1 .电池片在焊接或搬运过程中受外力造成.2.电池片在低温下没有经过预热在短时间内突然受到高温后出现膨胀造成隐裂现象组件影响:2 .网状隐裂会影响组件功率衰减.2.网状隐裂长时间出现碎片,出现热斑等直接影响组件性能预防措施:3 .在生产过程中避免电池片过于受到外力碰撞.2.在焊接过程中电池片要提前保温(手焊)烙铁温度要符合要求.3.EL测试要严格要求检验.网状隐裂二、EVA脱层原因1.交联度不合格.(如层压机温度低,层压时间短等)造成4 .EVA、玻璃、背板等原材料表面有异物造成.3.EVA原材料成分(例如乙烯和醋酸乙烯)不均导致不能在正常温度下溶解造成脱层5 .助焊剂用量过多,在外界长时间遇到高温出现延主栅线脱层组件影响:1.脱层面积较小时影响组件大功率失效。当脱层面积较大时直接导致组件失效报废预防措施:1 .严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验,并将交联度控制在85%±5%内。2 .加强原材料供应商的改善及原材检验.3.加强制程过程中成品外观检验4.严格控制助焊剂用量,尽量不超过主栅线两侧O.3mm三、硅胶不良导致分层&电池片交叉隐裂纹原因1 .交联度不合格.(如层压机温度低,层压时间短等)造成2 .EVA、玻璃、背板等原材料表面有异物造成.3.边框打胶有缝隙,雨水进入缝隙内后组件长时间工作中发热导致组件边缘脱层4.电池片或组件受外力造成隐裂组件影响:1 .分层会导致组件内部进水使组件内部短路造成组件报废2 .交叉隐裂会造成纹碎片使电池失效,组件功率衰减直接影响组件性能预防措施:L严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。2.加强原材料供应商的改善及原材检验.3.加强制程过程中成品外观检验4.总装打胶严格要求操作手法,硅胶需要完全密封5.抬放组件时避免受外力碰撞硅胶不电池交良分层叉隐裂纹四、组件烧坏原因1.汇流条与焊带接触面积较小或虚焊出现电阻加大发热造成组件烧毁组件影响:1.短时间内对组件无影响,组件在外界发电系统上长时间工作会被烧坏最终导致报废预防措施:1.在汇流条焊接和组件修复工序需要严格按照作业指导书要求进行焊接,避免在焊接过程中出现焊接面积过小.2.焊接完成后需要目视一下是否焊接ok3.严格控制焊接烙铁问题在管控范围内(375±15)和焊接时间2-3s组件内部烧坏五、组件接线盒起火原因1.引线在卡槽内没有被卡紧出现打火起火.2.引线和接线盒焊点焊接面积过小出现电阻过大造成着火.3.引线过长接触接线盒塑胶件长时间受热会造成起火组件影响:1.起火直接造成组件报废,严重可能一起火灾.预防措施:1 .严格按照sop作业将引出线完全插入卡槽内2.引出线和接线盒焊点焊接面积至少大于2021毫米.3.严格控制引出线长度符合图纸要求,按照SoP作业.避免引出线接触接线盒塑胶件.六、电池裂片原因2 .焊接过程中操作不当造成裂片3 .人员抬放时手法不正确造成组件裂片3.层压机故障出现组件类片组件影响:1.裂片部分失效影响组件功率衰减,2.单片电池片功率衰减或完全失效影响组件功率衰减预防措施:.汇流条焊接和返工区域严格按照sop手法进行操作2.人员抬放组件时严格按照工艺要求手法进行抬放组件.3.确保层压机定期的保养.每做过设备的配件更换都要严格做好首件确认ok后在生产.4.EL测试严格把关检验,禁止不良漏失.七、电池助焊剂用量过多原因1.焊接机调整助焊剂喷射量过大造成2.人员在返修时涂抹助焊剂过多导致组件影响:1 .影响组件主栅线位置EVA脱层,2.组件在发电系统上长时间后出现闪电纹黑斑,影响组件功率衰减使组件寿命减少或造成报废预防措施:L调整焊接机助焊剂喷射量.定时检查.2.返修区域在更换电池片时请使用指定的助焊笔,禁止用大头毛刷涂抹助焊剂八、虚焊、过焊原因1.焊接温度过多或助焊剂涂抹过少或速度过快会导致虚焊2.焊接温度过高或焊接时间过长会导致过焊现象.组件影响:1.虚焊在短时间出现焊带与电池片脱层,影响组件功率衰减或失效,2.过焊导致电池片内部电极被损坏,直接影响组件功率衰减降低组件寿命或造成报废预防措施:1.确保焊接机温度、助焊剂喷射量和焊接时间的参数设定.并要定期检查,2,返修区域要确保烙铁的温度、焊接时间和使用正确的助焊笔涂抹助焊剂.3.加强EL检验力度,避免不良漏失下一工序.九、焊带偏移或焊接后翘曲破片原因1 .焊接机定位出现异常会造成焊带偏移现象2 .电池片原材主栅线偏移会造成焊接后焊带与主栅线偏移3.温度过高焊带弯曲硬度过大导致焊接完后电池片弯曲组件影响:1.偏移会导致焊带与电池面积接触减少,出现脱层或影响功率衰减2.过焊导致电池片内部电极被损坏,直接影响组件功率衰减降低组件寿命或造成报废3.焊接后弯曲造成电池片碎片预防措施:1 .定期检查焊接机的定位系统.2.加强电池片和焊带原材料的来料检验,十、组件钢化玻璃爆和接线盒导线断裂原因1.组件在搬运过程中受到严重外力碰撞造成玻璃爆破2.玻璃原材有杂质出现原材自爆.3.导线没有按照规定位置放置导致导线背压坏.组件影响:1.玻璃爆破组件直接报废,2.导线损坏导致组件功率失效或出现漏电连电危险事故预防措施:1.组件在抬放过程中要轻拿轻放.避免受外力碰撞.2.加强玻璃原材检验测试,3.导线一定要严格按照要求盘放.避免零散在组件上十一、气泡产生原因1.层压机抽真空温度时间过短,温度设定过低或过高会出现气泡2.内部不干净有异物会出现气泡.3.上手绝缘小条尺寸过大或过小会导致气泡.组件影响:1.组件气泡会影响脱层.严重会导致报废预防措施:1 .层压机抽真空时间温度参数设定要严格按照工艺要求设定.2 .焊接和层叠工序要注意工序5s清洁,3.绝缘小条裁切尺寸严格要求进行裁切和检查.十二、热斑和脱层原因1.组件修复时有异物在表面会造成热斑2.焊接附着力不够会造成热斑点.3.脱层层压温度、时间等参数不符合标准造成组件影响:1.热斑导致组件功率衰减失效或者直接导致组件烧毁报废.2.脱层导致组件功率衰减或失效影响组件寿命使组件报废.预防措施:1.严格按照返修SoP要求操作,并注意返修后检查注意5s.2.焊接处烙铁温度焊焊机时间的控制要符合标准,3.定时检查层压机参数是否符合工艺要求.同时要按时做交联度实验确保交联度符合要求85%±5%.电池热脱层斑烧毁十三、EVA脱层原因1.交联度不合格.(如层压机温度低,层压时间短等)造成2.EVA、玻璃、背板等原材料表面有异物造成.3.EVA原材料成分(例如乙烯和醋酸乙烯)不均导致不能在正常温度下溶解造成脱层组件影响:1 .脱层会导致组件内部进水使组件内部短路造成组件失效至报废预防措施:1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。确保交联度符合要求85%±5%.2 .加强原材料供应商的改善及原材检验.3.加强制程过程中成品外观检验层压不合格脱层十四、低效原因1.低档次电池片混放到高档次组件内,(原材混料/或制程中混料)组件影响:1.影响组件整体功率变低,组件功率在短时间内衰减幅度较大2.低效片区域会产生热班会烧毁组件预防措施:1.产线在投放电池片时不同档次电池片做好区分,避免混用返修区域的电池片档次也要做好标识,避免误用.2.EL测试人员要严格检验,避免低效片漏失.低效片、混档十五、硅胶气泡和缝隙原因1.硅胶气泡和缝隙主要是硅胶原材内有气泡或气枪气压不稳造成,2.缝隙主要原因是员工手法打胶不标准造成组件影响:1.有缝隙的地方会有雨水进入,雨水进入后组件工作时发热会造成分层现象.预防措施:1.请原材料厂商改善,IQC检验加强检验.2.人员打胶手法要规范,3,打完胶后人员做自己动作.清洗人员严格检验.十六、漏打胶原因:1.人员作业不认真,造成漏打胶,2.产线组件放置不规范,人员拉错产品流入下一工序.组件影响:1.未打胶会进入雨水或湿气造成连电组件起火现象.预防措施:1.加强人员技能培训,增强自检意识.2.产线严格按照产品三定原则摆放,避免误用.3.清洗组件和包装处严格检验,避免不良漏失。十七、引线虚焊原因:1.人员作业手法不规范或不认真,造成漏焊,2,烙铁温度过低、过高或焊接时间过短造成虚焊组件影响:1.组件功率过低.2.连接不良出现电阻加大,打火造成组件烧毁.预防措施:1.严格要求操作人员执行SOP操作,规范作用手法.2.按时点检烙铁温度,规范焊接时间.接线盒引线虚焊十八、接线盒硅胶不固化原因:1.硅胶配比不符合工艺要求造成硅胶不固化,2.出胶孔A或B胶孔堵住未出胶造成不固化.组件影响:1.硅胶不固化胶会从线盒缝隙边缘流出,盒内引线会暴露在空气中遇雨水或湿气会造成连电使组件起火现象.预防措施:1.严格按照规定每小时确认硅胶表干动作.2.定时确认硅胶配比是否符合工艺要求。3清洗工序要严格把关确保硅胶100%固化Ok接线盒硅胶不固化十九、EVA小条变黄原因:1.EVA小条长时间暴露在空气中,变异造成,2.EVA受助焊剂、酒精等污染造成变异.3.与不同厂商EVA搭配使用发生化学反应组件影响:1.外观不良客户不接受.2.可能会造成脱层现象预防措施:1.EVA开封后严格按照工艺要求在12h内用完,避免长时间暴露在空气中.2.注意料件放置区域的5s清洁,避免在加工过程中受污染.3.避免与非同厂家家的EVA搭配使用EVA小条变黄十、异物和玻璃表面红笔印原因:1.层叠和玻璃上料处5S不清洁造成异物被压在组件内,2.人员发现不良做好标记评审完后未及时清理直接包装.组件影响:1.影响组件整体外观.造成投诉预防措施:1.对层叠和玻璃上料工序做好5S清洁,避免异物出现.2.发现不良后禁止在组件上做标记,直接在流程卡上记录不良位置.3.产线产品摆放严格执行“三定”原则标识摆放组件内有异物和玻璃表面有红笔印二十一、组件色差原因:1.组件色差为原材料加工时镀膜不均匀造成,2.焊接机在投放电池片未按照颜色区分投放造成3.返修区域未做颜色区分确认造成混片色差组件影响:1.影响组件整体外观.造成投诉预防措施:1 .反馈给原材料改善.并对来料做严格检验卡管.2.焊接机在投料时严格要求做颜色区分投放避免混片.3.返修区域做好电池片颜色等级的标识,返工时和返工后做自己动作,避免用错片子造成色差第二篇:光伏组件质保书光伏组件质保书2 .产品有限质量保证一两年包修,包换江苏晶迪光伏科技有限公司保证其光伏太阳能组件(包括工厂组装的接线盒与电缆),在正常的应用、安装、使用和运行条件下,不会出现材料与工艺上缺陷,保证期限为自发票所示销售之日起24个月之内。如果在该保证期内组件达不到上述质保标准,江苏晶迪光伏科技公司可以选择提供维修或更换产品。该条款所提出的维修与更换均为唯一的补偿方法,时限不能超过这里提及的24个月。3 .峰值功率有限质量保证一有限补偿如在发票所示销售之日起10年内,在标准测试条件下任何组件的输出功率出现低于在发票所示日期列入江苏晶迪光伏科技有限公司的产品说明单中的90%的情况,江苏晶迪光伏科技有限公司可以选择通过提供额外的组件给客户来补偿功率的损失或更换有缺陷的组件。如在发票所示销售之日起25年内,在标准测试条件下任何组件的输出功率出现低于在发票所示日期列入江苏晶迪光伏科技有限公司的产品说明单中的8096的情况,江苏晶迪光伏科技有限公司可以选择通过提供额外的组件给客户来补偿功率的损失或更换有缺陷的组件。4 .排除和限制(1)所有质保要求必须在有效质保期内提出。(2)“产品有限质量保证”和“峰值功率有限质量保证”描述到组件出现以下情况,第一条款和第二条款不再适用,江苏晶迪光伏科技有限公司对此也不承担责任:一错用,滥用,疏忽或者意外事故;一更改,安装和应用不当;一停电电涌,雷电,洪水,火灾,意外破损或其他乐叶光伏不可控制的意外(3)自给终端客户的发票所示销售之时起24个月之后,不论在第一条款一还是第二条款中的“产品有限质量保证”和“峰值功率有限质量保证”都不负担任何运输费用、清关费用、以及由组件返修和修好或更换的组件的重新装运所引起的任何其他费用,也不负担与光伏组件的安装、拆卸或重装的相关费用,所有的这些费用都将有客户来承担。(4)如组件的类型,序列号被更改,拆卸或者难以辨认,质保要求将不予受理。5)由起运港至目的地港途中运输造成的损坏,由客户在组件到达其仓库之后1个月之内提出,超过这一期限以后,江苏晶迪光伏将不予受理。4 .质量保证范围限制在“光伏组件有限质量保证书”中提及的保证是独立的,表明并排除了其他一切的担保,不论是书面的,口头的,明确或者喑示的,包括但不限于商务担保,且对特殊用途、使用或者应用也有适用性,同时排除其余所有江苏晶迪光伏的责任和义务,除非江苏晶迪光伏以书面形式明确同意并签字批准这些责任和义务。江苏晶迪光伏对任何人身和财产损害,包括但不限于产品缺陷和使用以及安装产品造成的任何其它损失都不负责任。5 .获取质保如果客户认为此光伏组件有限质量保证书是公正的,请立即将通知发至中国江苏宿迁丁嘴工业园,江苏晶迪光伏科技有限公司。随信附带有缺陷的组件序列号以及这些组件发票的复印件。如果没有江苏晶迪光伏科技有限公司的书面确认,任何发回的组件产品将不会被接收。6 .其他组件的修理更换或额外组件的提供不代表新的质保期的开始,原先光伏组件有限质量保证书的质保期也不会延长。所有更换下来的组件将属于江苏晶迪光伏科技有限公司所有。如果某种被更换的组件产品在用户提出质保要求的时候已经停产,江苏晶迪光伏有权提供其他型号的组件(不同尺寸,颜色,形状和/或功率)。第三篇:光伏组件外贸简历XXXXXX的简历个人信息性别:男身高:178CM居住地:宝安区宁夏优秀四级年龄:*岁婚姻状况:未婚最后更新:*工作年限:2年最高学历:本科计算机:优秀专业:国际商务管理户口地:普通话:英语级别:粤语:专业职称:求职意向意向地区:深圳市国外银川市住房要求:不需要提供到岗时间:一周内意向岗位:外贸业务员销售工程师销售主管期望月薪:保密发展方向:外贸部驻海外销售职位、外贸业务员、外贸经理助理、销售工程师;继续学习太阳能光伏系统设计知识和太阳能光伏产品,希望3年内能独立做成一个大项目,成为项目经理人;工作经验时间:2021-06至今职位名称:国际销售公司名称:深圳市清阳新能源技术有限公司月薪:3000元工作描述:1.主要负责太阳能组件、太阳能充电控制器及其他太阳能光伏产品、太阳能发电系统、太阳能路灯等一系列太阳能光伏系统设计的国际国内销售工作,主要负责市场有马来西亚、印度尼西亚、孟加拉等东南亚及其他非洲市场;2 .通过参加国际性光伏展会、网络营销、邮件营销、电话营销及行内朋友开发新客户获取客户询盘并建立客户档案;沟通及处理客户询盘及订单,安排日常产品的报价、生产、包装、发货、订单跟踪等工作;维护大客户订单,联络客户感情;3 .接待国内外客户到厂考察参观,解说公司及产品情况;4 .与技术部密切沟通为客户提供中英文版太阳能或风光互补发电系统设计方案进行售前技术方案营销及售后服务与跟踪;及时与财务部沟通询查客户打款情况,并及时与客户沟通处理余款情况;5 .制作、翻译相关英文单据及文件,如形式发票、商业发票、生产计划单等;6 .填写客户资料表、业务进展周报表、客户公关表及年月日计划与总结表;7 .做过最大一个马来西亚外单为12021民币,时常也有来自其他国家的千至万元美金小单;简历详述工作内容1 .主要负责太阳能组件、太阳能充电控制器及其他太阳能光伏产品、太阳能发电系统、太阳能路灯等一系列太阳能光伏系统设计的国际国内销售工作,主要负责市场有马来西亚、印度尼西亚、孟加拉等东南亚及其他非洲市场;2 .通过参加国际性光伏展会、网络营销、邮件营销、电话营销及行内朋友开发新客户获取客户询盘并建立客户档案;沟通及处理客户询盘及订单,安排日常产品的报价、生产、包装、发货、订单跟踪等工作;维护大客户订单,联络客户感情;3 .接待国内外客户到厂考察参观,解说公司及产品情况;4 .与技术部密切沟通为客户提供中英文版太阳能或风光互补发电系统设计方案进行售前技术方案营销及售后服务与跟踪;及时与财务部沟通询查客户打款情况,并及时与客户沟通处理余款情况;5 .制作、翻译相关英文单据及文件,如形式发票、商业发票、生产计划单等;6 .填写客户资料表、业务进展周报表、客户公关表及年月日计划与总结表;7 .做过最大一个马来西亚外单为12021民币,时常也有来自其他国家的千至万元美金小单;资格技能1 .良好的英文听说读写能力,懂得PEST,SWOT分析,善于写英文商业报告;2 .可独立跟客户英文沟通谈判办理相关事宜,会讲少许马来语;3 .熟练使用各种办公软件如MSWOrd,ppt,excel等;4 .熟悉外贸业务流程;5 .熟悉太阳能产品知识,如太阳能组件、太阳能充电控制器、太阳能专用蓄电池、太阳能逆变器等的种类及用途;6 .懂得中小规模独立和并网太阳能发电系统、太阳能路灯系统、风光互补系统、及市电互补系统主要部件的基本配置,并作英文方案;7 .有自己的客户资源,善于开拓新客户;8 .上手快,无需特别培训;参与过的活动1.“电子商务”研讨会2 .参观了马来西亚槟城港口码头3 .学校中国学生会创建人之一,国际学生会中国学生代表4 .2021年举办过在马的第一个中国学生庆新年活动5 .2021年德雷斯国际太阳能光伏展会自我评价1 .做人开通灵活,懂得协调处理不同文化背景下的人际关系2 .做事讲究方式方法把握原则且能灵活运用,适应能力强,责任心强3 .富有积极良好的团队协作精神,学习能力及创新能力强4 .善于总结经验并能及时更正错误,善于宏观统筹分析并果断决策职业规划3年内能独立负责一个项目,成为项目经理;销售计划1 .第一个月内学习了解公司文化、同事关系、产品知识、办公流程等;2 .通过国际展会及网络平台开发新客户并继续维持手上客户,争取短期内为公司拿下订单;3 .继续学习太阳能光伏发电知识与销售技巧,提高自身能力,争取做出更高销售业绩,实现自身价值;我坚信在外贸销售中踏实做好过程,有准备有恒心就能拿到更多订单就能成功!教育/培训学校马来西亚北方大学学历本科开始时间2021-12毕业时间2021-06证书编号75109/2021专业国际商务管理UniversitiUtaraMalaysia马来西亚北方大学商业学院留学技能专长其他外语:其它水平:一般水平:1 .良好的英文听说读写能力,懂得PEST,SWOT分析,善于写英文商业报告;2 .可独立跟客户英文沟通谈判办理相关事宜,会讲少许马来语;3 .熟练使用各种办公软件如MSWord,ppt,excel等;4 .熟悉外贸业务流程;5 .熟悉太阳能产品知识,如太阳能组件、太阳能充电控制器、太阳能专用蓄电池、太阳能逆职位名称:变器等的种类及用途;6 .懂得中小规模独立和并网太阳能发电系统、太阳能路灯系统、风光互补系统、及市电互补系统主要部件的基本配置,并作英文方案;7 .有50多个自己的客户资源,善于开拓新客户;8 .上手快,无需特别培训;联系方式联系电话:*邮箱:*通信地址:*手机号码:*个人主页:第四篇:光伏电站常见问题光伏电站常见问题1 .屋顶结构是否遭受破坏常见的屋顶结构分为混凝土屋顶和彩钢屋顶。项目开发前均由业主方提供或协助提供房屋建筑设计院的设计参数,在可控的承重范围内设计电站,并得到原有建筑设计院的认可。公司对项目场址进行严格筛选,杜绝电站建成后房屋结构受损或者防水层受损,同时公司投资开发新型安装工艺,增强项目的安全性、可靠性。2 .电力公司是否允许光伏电力并网建设光伏电站前,首先需要获得省发改委的审批,然后根据省发改委的审批文件去当地所属电力公司办理并网手续。只有办理过并网手续的光伏项目才被允许并入电网。优太新能源作为项目业主方,负责办理发改委审批手续及电力公司并网手续。3 .太阳能电力是否倒送国家金太阳示范工程鼓励光伏电站自发自用,电站系统需安装防逆流装置,防止电流倒送。系统配置防逆流装置,检查交流电网供电回路三相电压、电流(测量点),判断功率流向和功率大小。如果电网供电回路出现逆功率现象,防逆流装置立即限制逆变器输出功率、或直接把光伏并网系统中的接入点断开(控制点)。4 .电站是否需要市电切换装置市电切换装置一般应用于离网光伏电站,离网光伏电站在蓄电池不能保证设备运行的情况下,通过切换装置将逆变器供电转为市电供电。而并网光伏电站直接与电网并联,光伏电力与市电同时对设备供电,不需要切换装置。众所周知,光照强度是一个抛物线的变化过程,光伏电力也遵循这一变化规律。用户功率稳定,市电补充光伏电力低于用户功率部分,保证用电稳定。5 .电站的所发电力与并网接入点的市电是否一样在电站系统中,逆变器是保证交流电输出稳定性的重要设备。项目采用的光伏并网逆变器均通过TUV、金太阳等权威认证和测试,逆变器将采集并网点电流数据输出与电网电压同频、同相的正弦交流电流,与市电具有相同的电力特性,保证系统稳定运行。6 .投资建设光伏电站对于投资方与屋顶提供企业的经济效益现阶段国家大力扶持光伏发电项目,对于符合条件的项目,国家给予一定比例的资金支持,包括金太阳示范工程、光电建筑一体化等。项目一般采用合同能源管理模式,分享节能收益。投资方的收益:通过获得国家补贴,建设光伏电站的投资回收期由之前的15至2021短为现阶段的7至12年。企业方的收益:对建设光伏电站在资金方面零投入,只需提供闲置屋顶,以当地市电价格使用光伏电力。同时,投资方给予企业610%的电价返还,实现节能效益共享的初衷。7 .电流计量在电能计量表安装在逆变器交流输出端的交流配电柜中,项目均采用供电部门提供的计量表,符合相关国家计量标准,达到精准、公平、合理的电流计量。8 .建成后电站的运营维护UPSOLAR组建项目管理公司,定期巡检电站,保证电站运行,同时检查电站是否对房屋造成损坏,对于确定为电站原因引起的,UPSOLAR承担修复费用。同时,UPSOLAR拥有自己的光伏实验室,能精确的检测电站的运行状况。第五篇:双玻光伏组件及图片双玻光伏组件及图片双玻光伏组件顾名思义就是指由两片玻璃和太阳能电池片组成复合层,电池片之间由导线串、并联汇集到引线端所形成的光伏电池组件。早期的双玻组件由于使用前后标准的光伏玻璃,所以重量大,搬运不方便。同时由于无法解决由于电池片间漏光导致的功率损失,所以一直没有形成大规模的量产。随着技术的不断进步,双玻光伏组件越来越普及,双玻组件经过多年的孕育终于从台后走到了台前,越来越多的光伏组件企业开始积极尝试双玻组件的设计和生产。2021年天合光能率先推出了商业化的耐用双玻无框组件,2021年开始英利、阿特斯、海润等国内知名企业以及多家国外公司纷纷推出了自己的双玻组件产品。英利正在建设中的3万平米光伏综合利用项目,是同类项目中单体最大的工程。

    注意事项

    本文(光伏组件常见质量问题.docx)为本站会员(夺命阿水)主动上传,课桌文档仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知课桌文档(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    备案号:宁ICP备20000045号-1

    经营许可证:宁B2-20210002

    宁公网安备 64010402000986号

    课桌文档
    收起
    展开
